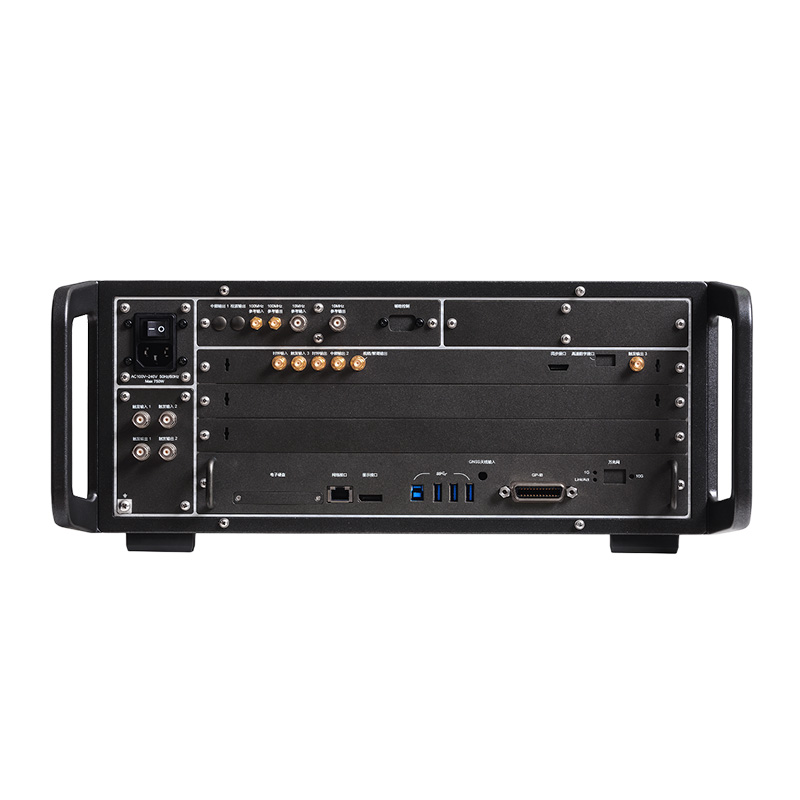

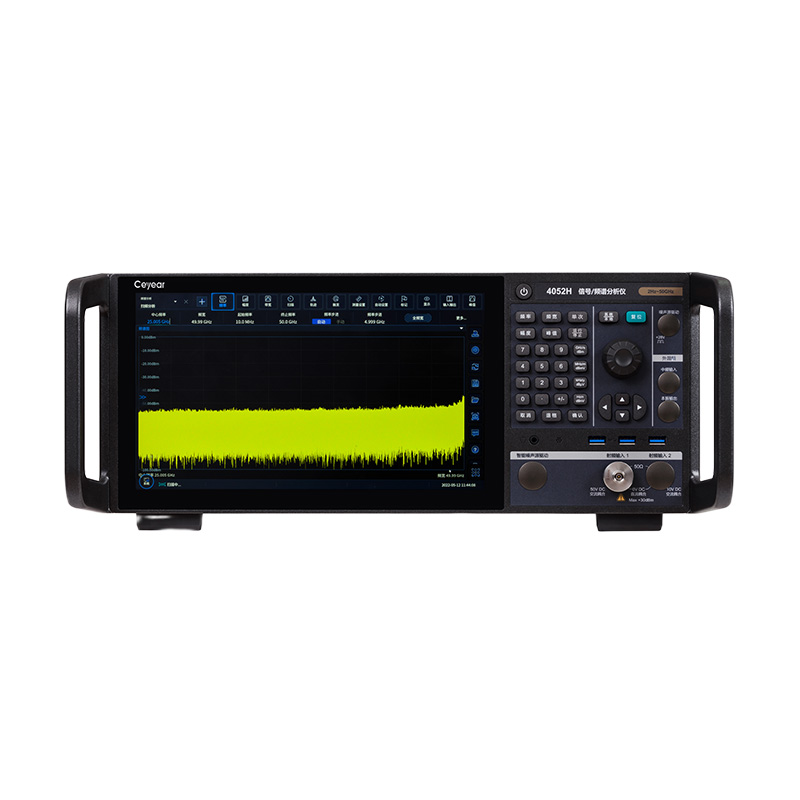

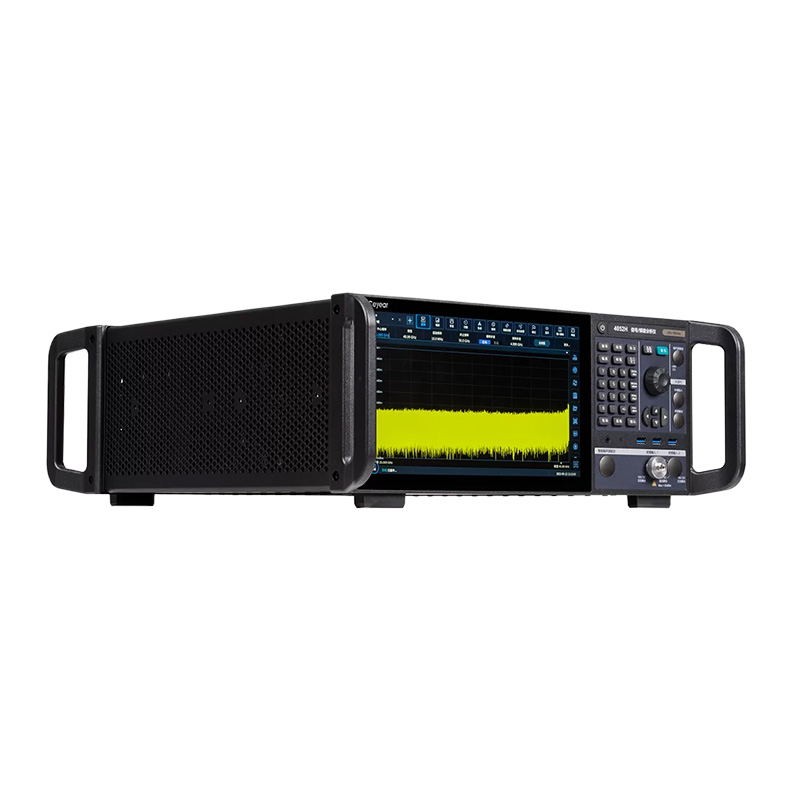

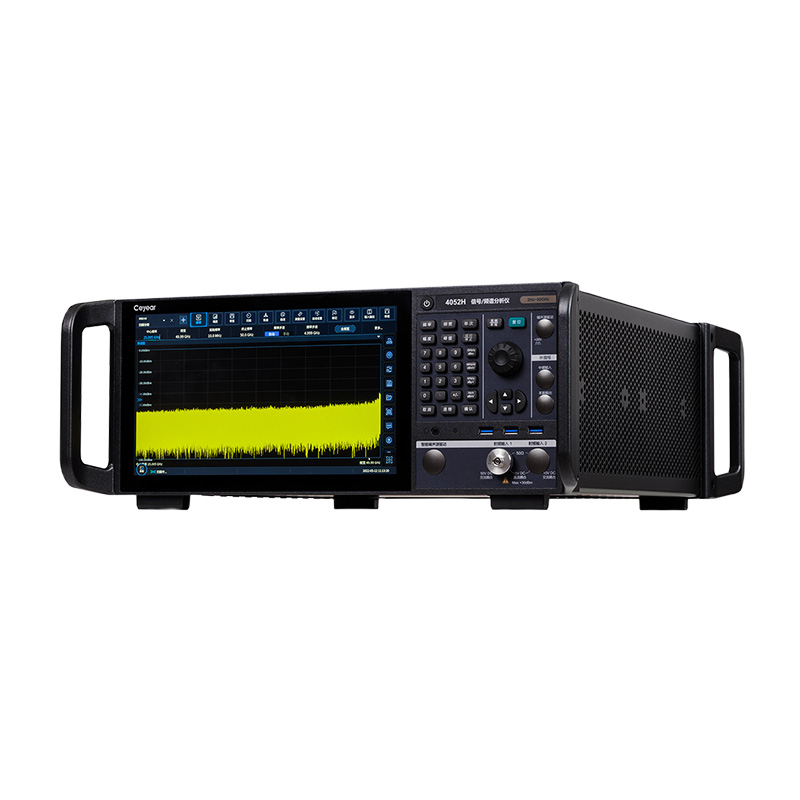

Ceyear Cерии 4052 Анализатор спектра/сигналов
Анализатор применяется для тестирования сигналов и оборудования в таких областях, как авиация, космонавтика, радиолокационное обнаружение, связь, электромагнитное противодействие и навигация.
Описание
маркер
Описание продукта
Анализатор спектра/сигналов серии 4052 обладает широкими возможностями расширения и позволяет расширять функциональность благодаря гибким настройкам, а также создавать или модернизировать испытательную систему с помощью выходного интерфейса всех цифровых и аналоговых сигналов. Анализатор применяется для тестирования сигналов и оборудования в таких областях, как авиация, космонавтика, радиолокационное обнаружение, связь, электромагнитное противодействие и навигация.
Основные характеристики
● Широкий диапазон частот от 2 Гц до 50 ГГц (макс.)
● Дополнительные расширители расширяют частотный диапазон до 750 ГГц
● Шесть конфигураций полос анализа, максимальная полоса анализа до 1,2 ГГц
● Комплексный спектральный анализ, поддержка частотной развертки и БПФ
● Мощный анализ переходных процессов и воспроизведение сигналов, измерение корреляции в частотной и временной областях
● ЖК-экран с высоким разрешением 11,6 дюйма, измерение одной кнопкой, гибкие аналоговые и цифровые интерфейсы вывода сигналов
● Отличные характеристики измерения и приёма, широко используются для комплексной оценки характеристик электронных систем, а также для измерения и диагностики передатчиков и приёмников
Расширенные возможности спектрального анализа
Анализаторы сигналов/спектра серии 4052 предлагают широкий спектральный анализ.
● Поддержка частотной развертки и БПФ-развертки
● Быстрое развертка в нулевой полосе обзора, максимальное время развертки составляет 1 мкс
● Точный подсчет частоты, разрешение подсчета достигает 0,001 Гц
● Количество точек развертки может быть выбрано произвольно от 101 до 30001
● 6 режимов обнаружения волн, 3 типа усреднения
● Поддержка измерения временного интервала
● Функции тестирования занимаемой полосы пропускания, мощности канала, мощности соседнего канала
● Функции тестирования статистики мощности, мощности пакета, гармонических искажений, TOI, побочных излучений и т. д.
● Возможность настройки на 6 трасс, широкий набор функций работы с маркерами
Отличные характеристики тестирования и приёма
● Широкополосные предусилители (до 50 ГГц) можно настроить на частотный диапазон хоста
● Чувствительность измерения на частоте 1 ГГц составляет -156 дБм/Гц, а типичное значение -167 дБм/Гц с предусилителем
● Чувствительность измерения на частоте 50 ГГц составляет -141 дБм/Гц, а типичное значение -150 дБм/Гц с предусилителем
● Чувствительность измерения на частоте 67 ГГц составляет -135 дБм/Гц
● Полностью цифровая схема ПЧ, отличная точность масштабирования и погрешность ПЧ
Векторный анализ сигналов
Предоставляет гибкие функции демодуляции нескольких сигналов цифровой модуляции с одной несущей. Программа может создавать векторные диаграммы, констелляционные диаграммы, глазковые диаграммы, спектральные диаграммы и т. д. для анализа характеристик сигнала модуляции.
Благодаря комплексному анализу сигналов во временной, частотной и модуляционной областях, а также функциям просмотра, программа поддерживает анализ демодуляции более 20 систем модуляции.
Анализ переходных процессов и анализ воспроизведения сигналов
● Тестирование корреляции в частотной и временной областях полезно для понимания и глубокого анализа событий переходных сигналов.
● Отображение каскадной диаграммы, анализирующей макроскопический закон изменения спектра анализируемого сигнала во времени.
● Одновременный анализ изменений частоты, амплитуды и фазы анализируемого сигнала во времени.
● Поддержка непрерывного хранения данных объемом 500 млн отсчетов (64 бита).
● Поддержка различных форматов хранения файлов сигналов: CSV, DAT и т. д.
Анализ спектра в реальном времени
Спектральные анализаторы серии 4052 обеспечивают плавный анализ спектра в реальном времени и функцию запуска по шаблону частоты, которую можно использовать для запуска, захвата и анализа сложных сигналов.
● Опциональная полоса анализа в реальном времени 40 МГц/200 МГц
● Цифровой спектр люминофора, плавная каскадная диаграмма, мгновенный спектр, зависимость мощности от времени, частоты от времени и другие графики
● 100% POI, минимальная длительность сигнала: 4,3 мкс
Анализ импульсных сигналов
● Измерение спектра и временных характеристик импульсного сигнала поддерживает более 20 видов измерений параметров импульса (включая время, амплитуду, частоту и фазу).
● Возможность детального анализа амплитуды, внутриимпульсных частотно-фазовых характеристик и спектральных характеристик произвольного импульса
● Статистика трендов для произвольных параметров импульса
Измерение фазового шума, аудиоанализ, анализ аналоговой демодуляции
● Измерение фазового шума основано на превосходном фазовом шуме анализатора сигналов и обеспечивает автоматическое измерение одним нажатием кнопки, что позволяет решать ежедневные задачи измерения фазового шума источников сигнала.
● Независимый оптимизированный канал измерения аудиосигнала для измерения и анализа параметров низкочастотных сигналов.
● Аналоговый анализатор демодуляции используется для моделирования измерений в терминале, радиоприемнике и других источниках аналоговой модуляции. Демодуляция АМ/ЧМ/ФМ сигнала и измерение таких параметров, как индекс модуляции, искажения модуляции, остаточная ЧМ и линейность ЧМ и т. д.
Спецификация
| Диапазон частот: | 4052A: от 2 Гц до 4 ГГц ,
4052B: от 2 Гц до 8 ГГц , 4052C: от 2 Гц до 13.6 ГГц , 4052D: от 2 Гц до 18 ГГц, 4052E: от 2 Гц до 26.5 ГГц, 4052F: от 2 Гц до 40 ГГц, 4052G: от 2 Гц до 45 ГГц, 4052H: от 2 Гц до 50 ГГц, |
| Точный опорный генератор частоты 10 МГц | • Точность частоты: ± (дата последней калибровки × скорость старения + температурная стабильность + точность калибровки)
• Скорость старения: ± 5×10-8/год • Температурная стабильность: ± 5×10-8 • Точность калибровки: ± 4×10-8 |
| Полоса обзора | • Диапазон: 0 Гц (нулевой диапазон), 10 Гц – максимальная частота модели • Точность: ± (0,1% × диапазон + диапазон/ (количество точек сканирования – 1)) |
| Диапазон времени развертки | • Полоса обзора ≥ 10 Гц: 1 мс – 16 000 с • Полоса обзора = 0 Гц: 1 мкс – 16 000 с |
| RBW | 0,1 Гц-20 МГц (с шагом 1, 2, 3, 5) |
| VBW | 1 Гц-20 МГц (шаги 1, 2, 3, 5) |
| Полоса анализа сигнала | • 10 МГц (стандартно)
• 40 МГц (опционально) • 200 МГц (опционально) • 600 МГц (опционально) • 1,2 ГГц (опционально) |
| Фазовый шум SSB (несущая 1 ГГц, 20-30 °C) | • -95 дБн/Гц при смещении 100 Гц
• -112 дБн/Гц при смещении 1 кГц • -122 дБн/Гц при смещении 10 кГц • -122 дБн/Гц при смещении 10 кГц • -135 дБн/Гц при смещении 1 МГц |
| Источник запуска | Свободный, Линейный, Видео, Внешний уровень (передняя панель), Внешний уровень (задняя панель), Пакетный ВЧ, Таймер |
| Детектор триггера | Нормальный, положительный пик, отрицательный пик, выборка, среднее видео, средняя мощность, среднее напряжение |
| Компрессия усиления 1 дБ | • 10 МГц – 100 МГц: 0 дБм
• 100 МГц – 1 ГГц: 0 дБм • 1 ГГц – 8 ГГц: +5 дБм • 8 ГГц – 50 ГГц: +5 дБм |
| Остаточный отклик | • 200 кГц – 8 ГГц: -90 дБм |
| Источник питания | Переменный ток 100-240 В: 50-60 Гц |
| Размеры | Без учета ручки, кронштейны: （426±4）мм ×（177±4）мм ×（450±4）мм |
| Вес | около 23 кг (в зависимости от конфигурации) |
Основная машина
| Опция: | Наименование: | Описание: |
| 4052A | Анализатор спектра/сигнала | 2 Гц – 4 ГГц |
| 4052B | Анализатор спектра/сигнала | 2 Гц – 8 ГГц |
| 4052C | Анализатор спектра/сигнала | 2 Гц – 13,6 ГГц |
| 4052D | Анализатор спектра/сигнала | 2 Гц – 18 ГГц |
| 4052E | Анализатор спектра/сигнала | 2 Гц – 26,5 ГГц |
| 4052F | Анализатор спектра/сигнала | 2 Гц – 40 ГГц |
| 4052G | Анализатор спектра/сигнала | 2 Гц – 45 ГГц |
| 4052H | Анализатор спектра/сигнала | 2 Гц – 50 ГГц |
| Опция: | Наименование: | Описание: |
| 4052-H02 | Высокочастотный выход | Второй сигнал промежуточной частоты в диапазоне от 275 до 475 МГц с шагом 1 Гц |
| 4052-H08 | Широкий вывод логарифмического детектора |
Выходной сигнал логарифмического детектора, отображающий характеристики уровня входного сигнала |
| 4052-H11 | 10-гигабитный интерфейс управления и передачи данных Ethernet |
10-гигабитный сетевой интерфейс на основе оптического волокна |
| 4052-H17-E | Усовершенствование процессора | / |
| 4052-H19-2T | Расширение локальной памяти | Поддержка накопителей емкостью до 2 ТБ (жесткие диски) |
| 4052-H19-4T | Расширение локальной памяти | Поддержка накопителей емкостью до 4 ТБ (жесткие диски) |
| 4052-H33-08 | Электронный аттенюатор | Диапазон частот: макс. 8 ГГц, диапазон затухания: 30 дБ с шагом 1 дБ |
| 4052-H34A-04 | Малошумящий предусилитель | Для модели IFL4052A. 4052-H34-04 не является обязательным компонентом |
| 4052-H34-04 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхним пределом частоты анализатора сигналов. Пример: верхний предел частоты IFL4052A составляет 4 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-04 |
| 4052-H34-08 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Пример: для 4052B верхняя граница частоты составляет 8 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-08. |
| 4052-H34-13 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052C верхняя граница частоты составляет 13,6 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-13. |
| 4052-H34-18 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052D верхняя граница частоты составляет 18 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-18. |
| 4052-H34-26 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052E верхняя граница частоты составляет 26,5 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-26. |
| 4052-H34-40 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052F верхняя граница частоты составляет 40 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-40. |
| 4052-H34-45 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052G верхняя граница частоты составляет 45 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-45. |
| 4052-H34-50 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4052H верхняя граница частоты составляет 50 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-50. |
| 4052-H36 | Обход преселектора | Предварительный селектор слежения в обходном приёмном канале. (Примечание: опция H36 необходима вместе с H38A, H38B и H38C для обеспечения наилучших характеристик приёма широкополосного сигнала) |
| 4052-H38-40 | Полоса пропускания 40 МГц | Поддержка полосы пропускания анализа 10 Гц – 40 МГц (Примечание: для обеспечения наилучших характеристик приёма широкополосного сигнала следует выбрать опции H38 и H36 вместе) |
| 4052-H38-200 | Полоса пропускания 200 МГц | Поддержка полосы пропускания анализа 10 Гц – 200 МГц (Примечание: для обеспечения наилучших характеристик приёма широкополосного сигнала следует выбрать опции H38 и H36 вместе) |
| 4052-H38-400 | Полоса пропускания 400 МГц | Поддержка полосы пропускания анализа 10 Гц – 400 МГц (Примечание: для обеспечения наилучших характеристик приёма широкополосного сигнала следует выбрать опции H38 и H36 вместе) |
| 4052-H38-600 | Полоса пропускания 600 МГц | Поддержка полосы пропускания анализа 10 Гц – 600 МГц (Примечание: для обеспечения наилучших характеристик приёма широкополосного сигнала следует выбрать опции H38 и H36 вместе) |
| 4052-H38-1200 | Полоса пропускания 1200 МГц | Поддержка полосы пропускания анализа 10 Гц – 1,2 ГГц (Примечание: для обеспечения наилучших характеристик приёма широкополосного сигнала следует выбрать опции H38 и H36 вместе) |
| 4052-H39 | Аудиоанализатор | Измерение параметров аудиочастотного сигнала, измерение искажений и анализ формы сигнала (Примечание: при выборе этой опции нельзя выбрать опции H12A и H12B) |
| 4052-H40 | Внешний смеситель | Для расширения частотного диапазона используется метод внешнего частотного микширования. Эта опция обеспечивает выход гетеродина и вход промежуточной частоты, а также возможность распознавания сигнала. |
| 4052-H41-200 | Анализ спектра в режиме реального времени |
Эта опция обеспечивает цифровой люминофорный спектр и плавный переход, включая триггер частотного шаблона, который может поддерживать анализ спектра в реальном времени с полосой пропускания 200 МГц |
| 4052-H41-400 | Анализ спектра в режиме реального времени |
Эта опция обеспечивает цифровой люминофорный спектр и плавный переход, включая триггер частотного шаблона, который может поддерживать анализ спектра в реальном времени с полосой пропускания 400 МГц |
| 4052-H48 | Анализ коэффициента шума | Обеспечивают управление источником шума и функцию измерения коэффициента шума. IFL4082N/P поддерживает измерение коэффициента шума только в диапазоне до 67 ГГц. (Примечание: для завершения измерения коэффициента шума необходимо выбрать малошумящий предусилитель H34 и соответствующий источник шума 1660X) |
| 4052-H96 | Руководство пользователя (печатное издание) |
Подробное руководство пользователя в печатном виде |
| 4052-H97 | Монтажный комплект | Ручки и аксессуары для установки IFL4052 на стандартные стойки |
| 4052-H98 | Английский язык | Панель, программный интерфейс, руководство пользователя и руководство по программированию доступны на английском языке |
| 4052-H99-1 | Алюминиевый кейс для транспортировки |
Прочный и лёгкий алюминиевый транспортировочный кейс с ручкой и роликом, удобный для перевозки |
| 4052-H99-2 | / | / |
Последние продукты
| Опция: | Наименование: | Описание: |
| 4052-S01 | Измерение абсолютной мощности | Высокоточное измерение мощности радиочастотного сигнала с помощью внешнего USB-датчика мощности |
| 4052-S02 | Измерение коэффициента мощности шума |
Измерение параметров соотношения мощности и шума |
| 4052-S04 | Измерение фазового шума | Возможность построения односторонней кривой фазового шума и одноточечного тестирования фазового шума |
| 4052-S05 | Предварительное соответствие ЭМС |
Функция предварительного измерения соответствия ЭМС |
| 4052-S09 | Аналоговый демодуляционный анализатор |
Анализ характеристик модуляции и искажений сигналов AM, FM и PM |
| 4052-S10 | Анализатор переходных процессов |
Тестовый анализ мгновенного спектра параметров сигналов, диапазона спектра и всех видов модуляции; поддержка воспроизведения записанных данных |
| 4052-S10H | / | / |
| 4052-S10F | / | / |
| 4052-S12 | Анализатор векторных сигналов | Обеспечивает гибкие функции демодуляции для нескольких цифровых сигналов с одной несущей. С его помощью можно создавать векторные диаграммы, диаграммы созвездий, «глазковые» диаграммы, спектральные диаграммы и т. д. для анализа характеристик модулирующего сигнала. С помощью демодуляции можно получить информацию об ошибке модуляции сигнала, что помогает определить причину ошибки сигнала |
| 4052-S13 | Анализатор импульсных сигналов | Автоматическое измерение времени, электрического уровня и параметров модуляции импульсной волны, а также статистический анализ последовательности импульсов |
| 4052-S16 | Измерение групповой задержки в многоканальном режиме |
Возможность измерения абсолютной и относительной групповой задержки широкополосных сигналов |
| 4052-S40 | Измерение WLAN 802.11a/b/g | Тест физического уровня протокола широкополосной беспроводной локальной сети (802.11a/b/g), включающий анализ радиочастот, модуляции и качества модуляции |
| 4052-S40N | Измерение WLAN 802.11n | Тест физического уровня протокола широкополосной беспроводной локальной сети (802.11n), включающий анализ радиочастот, модуляции и качества модуляции |
| 4052-S40AC | Измерение WLAN 802.11ac | Тестирование физического уровня протокола широкополосной беспроводной локальной сети (802.11ac), включающее анализ радиочастот, модуляции и качества модуляции |
| 4052-S40AX | Измерение WLAN 802.11ax | Тест физического уровня протокола широкополосной беспроводной локальной сети (802.11ax), включающий анализ радиочастот, модуляции и качества модуляции |
| 4052-S46D | Измерение нисходящего уровня сигнала 5G NR |
Поддержка демодуляции сигнала 5G NR в нисходящем канале, EVM, равномерности спектра, погрешности синхронизации по времени; поддержка ACP, шаблона излучения спектра, включения/выключения передачи, CCDF и других методов измерения мощности; поддержка нескольких полос пропускания и нескольких TM |
| 4052-S46U | Измерение восходящего уровня сигнала 5G NR |
Поддержка демодуляции сигнала 5G NR в восходящем канале, EVM, равномерности спектра, погрешности синхронизации по времени; поддержка ACP, шаблона излучения спектра, включения/выключения передачи, CCDF и других методов измерения мощности; поддержка нескольких полос пропускания и нескольких TM |
