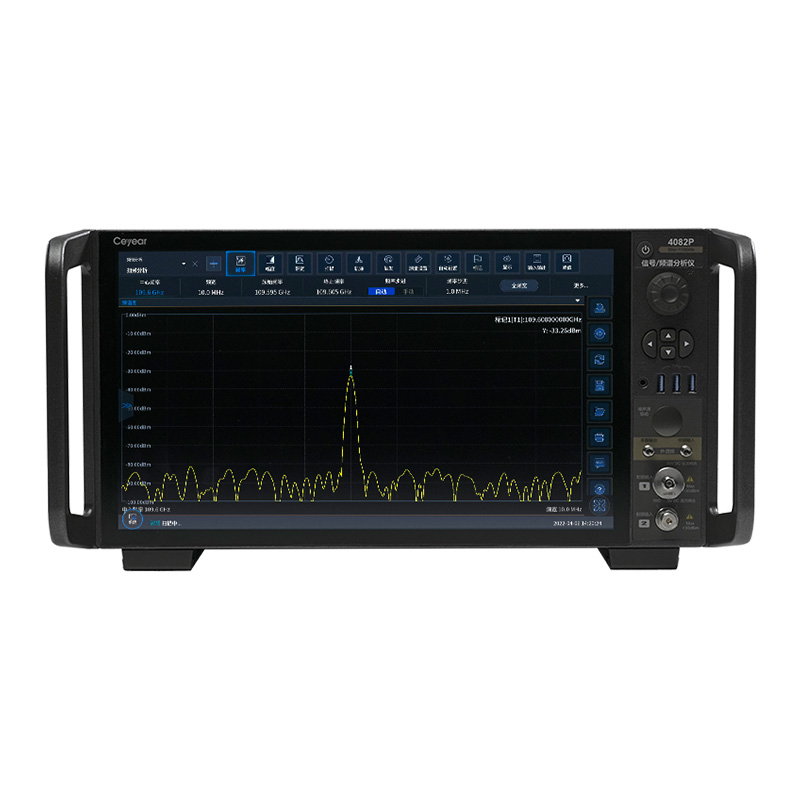

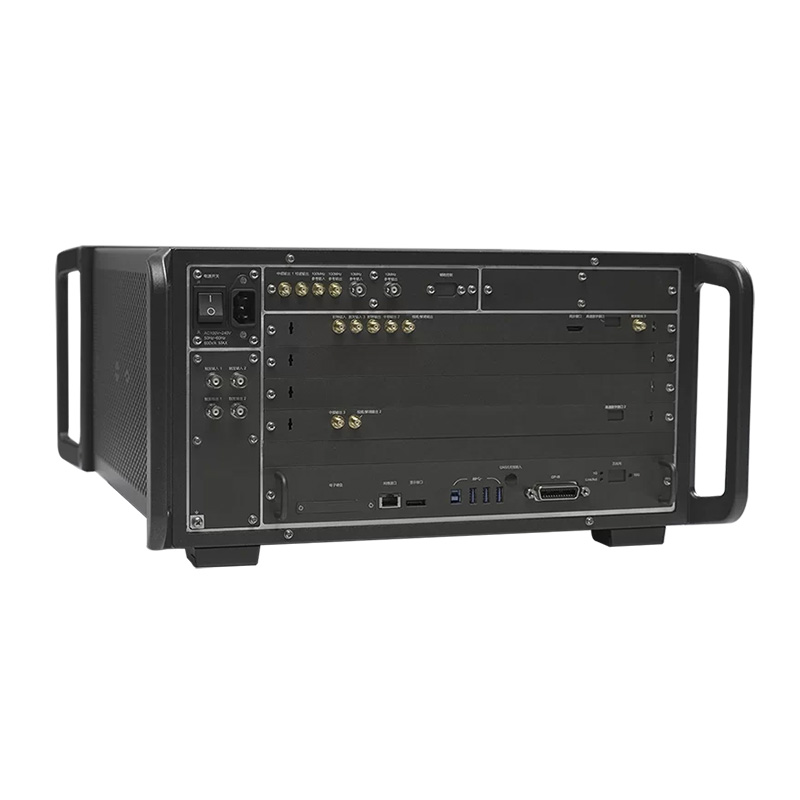

Ceyear Cерии 4082 Анализатор спектра/сигналов
Полоса анализа до 2 ГГц с соответствующими опциями анализа позволяет удовлетворить высокие требования к тестированию сигналов и оборудования в области мобильной связи, беспилотных радаров, спутниковой связи, Интернета вещей, аэрокосмической и оборонной промышленности и т. д.
Описание
маркер
Описание продукта
Анализатор спектра/сигналов серии 4082 — новый флагманский продукт компании Ceyear. Он обладает превосходными радиочастотными характеристиками, включая отображение среднего уровня шума, фазового шума, подавление интермодуляции, динамический диапазон, точность амплитуды и скорость тестирования. Он оснащен мощным спектральным анализатором, стандартным набором инструментов для измерения мощности, I/Q-анализом, анализом переходных процессов, анализом импульсных сигналов, анализом спектра в реальном времени, анализом аналоговой модуляции, векторным анализом сигналов и многими другими измерительными функциями.
Хорошие возможности расширения позволяют создавать испытательные системы или разрабатывать вторичные решения благодаря различным цифровым и аналоговым выходным интерфейсам.
Полоса анализа до 2 ГГц с соответствующими опциями анализа позволяет удовлетворить высокие требования к тестированию сигналов и оборудования в области мобильной связи, беспилотных радаров, спутниковой связи, Интернета вещей, аэрокосмической и оборонной промышленности и т. д.
Основные характеристики
● Широкий диапазон частот коаксиального кабеля от 2 Гц до 110 ГГц (внешний расширенный спектр до 750 ГГц)
● Фазовый шум -134 дБн/Гц при смещении 10 кГц на несущей 1 ГГц
● Встроенная полоса анализа 2 ГГц
● Интерфейс потока I/Q-данных с полосой пропускания 2 ГГц
● Расширенные функции анализа сигналов беспроводной связи
● Мощная функция тестирования спутниковых радиочастот
● Комплексная функция анализа радиолокационных сигналов
● 15,6-дюймовый многорежимный комбинированный дисплей с функцией мультисенсорного управления
Расширенные возможности спектрального анализа
Анализаторы сигналов/спектра серии 4082 обладают широким набором функций тестирования спектральных параметров, обеспечивая более полный и подробный анализ.
● Поддержка частотной развертки и развертки с БПФ
● Поддержка различных типов трасс и детекторов
● Поддержка каскадной диаграммы для отображения исторических трасс
● Количество точек развертки можно произвольно выбирать от 101 до 30001
● 6 режимов обнаружения волн, 3 типа усреднения
● Поддержка измерения временного интервала
● Набор для измерения мощности одним нажатием
Отличные характеристики радиочастот и приёма
● Сверхширокий диапазон частот
● Полнодиапазонное подавление зеркального канала (110 ГГц)
● Отличные возможности измерения низкочастотных сигналов
● Сверхнизкий уровень собственных шумов (DANL)
● Отличные показатели фазового шума
Расширенные возможности анализа сигналов для беспроводной связи
Анализаторы спектра и сигналов серии 4082 обеспечивают быстрое и интуитивно понятное тестирование характеристик сигналов для широкого спектра стандартов беспроводной связи, включая 5G NR, LTE, NB-IoT, WCDMA, GSM и другие.
● Анализ сигналов 5G NR
● Анализ сигналов LTE, NB-IoT, WCDMA, GSM
● Анализ внеполосных характеристик сигналов беспроводной связи
Powerful Satellite RF Testing Capabilities
Анализаторы спектра/сигналов серии 4082 обладают высокопроизводительными функциями тестирования спутниковых радиочастот, которые могут использоваться для испытаний спутниковых полезных нагрузок, систем и компонентов в процессе НИОКР и производства.
● Измерение групповой задержки на нескольких несущих
● Измерение коэффициента мощности шума
● Анализ сигналов LTE, NB-IoT, WCDMA, GSM
● Анализ внеполосных характеристик сигналов беспроводной связи
Спецификация
| Диапазон частот: | 4082B: от 2 Гц до 8.4 ГГц,
4082D: от 2 Гц до 18 ГГц, 4082E: от 2 Гц до 26.5 ГГц, 4082F: от 2 Гц до 45 ГГц, 4082H: от 2 Гц до 50 ГГц, 4082L: от 2 Гц до 67 ГГц, 4082N: от 2 Гц до 90 ГГц 4082P: от 2 Гц до 110 ГГц |
| Точный опорный генератор частоты 10 МГц | • Точность частоты: ± (дата последней калибровки × скорость старения + температурная стабильность + точность калибровки)
• Скорость старения: ± 5×10-10/день • Температурная стабильность: ± 1,5×10-8 |
| Полоса обзора | • Диапазон: 0 Гц (нулевой диапазон), 10 Гц – максимальная частота модели
• Точность: ± (0,1% × диапазон частоты + диапазон частоты / (количество точек сканирования - 1)) |
| Диапазон времени развертки | • Полоса обзора ≥ 10 Гц: 3 мкс – 16 000 с
• Полоса обзора = 0 Гц: 3 мкс – 16 000 с |
| RBW | 0,1 Гц–20 МГц (шаги 1, 2, 3, 5)
Погрешность преобразования: ±0,10 дБ; от 1 Гц до 3 МГц (шаги 1, 2, 3, 5) Погрешность преобразования: ±0,30 дБ; от 5 МГц до 20 МГц (шаги 1, 2, 3, 5) |
| VBW | от 1 Гц до 20 МГц (шаги 1,2,3,5) |
| Полоса анализа сигнала | Стандарт: 10 МГц
Вариант H38-40: 40 МГц Вариант H38-200: 200 МГц Вариант H38-400: 400 МГц Вариант H38-600: 600 МГц Вариант H38-1200: 1,2 ГГц Вариант H38-2000: 2 ГГц |
| Фазовый шум SSB (несущая 1 ГГц, 20℃–30℃) | Характеристики
• -107 дБн/Гц при смещении 100 Гц • -125 дБн/Гц при смещении 1 кГц • -134 дБн/Гц при смещении 10 кГц • -136 дБн/Гц при смещении 100 кГц • -142 дБн/Гц при смещении 1 МГц • -152 дБн/Гц при смещении 10 МГц Типичные значения • -115 дБн/Гц при смещении 100 Гц • -128 дБн/Гц при смещении 1 кГц • -135 дБн/Гц при смещении 10 кГц • -137 дБн/Гц при смещении 100 кГц • -140 дБн/Гц при смещении 1 МГц • -154 дБн/Гц при 10 МГц компенсировать |
| Источник триггера | Свободный, Линейный, Видео, Внешний 1, Внешний уровень 2, Пакетный RF, Таймер |
| Детектор триггера | Нормальный, положительный пик, отрицательный пик, выборка, среднее видео, средняя мощность, среднее напряжение |
| Остаточный отклик | ≤-98 дБм
1 МГц ≤ f ≤8 ГГц РЧ-порт 1 |
| Источник питания | переменный ток 100–240 В: 50–60 Гц |
| Размеры | Без учета ручки, кронштейны: (426±4）мм × (222±4）мм × (450±4）мм |
| Вес | Около 35 кг (различная конфигурация приводит к разному весу) |
Основная машина
| Опция: | Наименование: | Описание: |
| 4082B | Анализатор спектра/сигнала | 2 Гц – 8,4 ГГц |
| 4082D | Анализатор спектра/сигнала | 2 Гц – 18 ГГц |
| 4082E | Анализатор спектра/сигнала | 2 Гц – 26,5 ГГц |
| 4082F | Анализатор спектра/сигнала | 2 Гц – 45 ГГц |
| 4082H | Анализатор спектра/сигнала | 2 Гц – 50 ГГц |
| 4082L | Анализатор спектра/сигнала | 2 Гц – 67 ГГц |
| 4082N | Анализатор спектра/сигнала | 2 Гц – 90 ГГц |
| 4082P | Анализатор спектра/сигнала | 2 Гц – 110 ГГц |
ОПЦИИ:
| Опция: | Наименование: | Описание: |
| 4082-H02 | Вспомогательный выход ПЧ | Выходной сигнал второй ПЧ с частотой 425 МГц, 750 МГц, 1,5 ГГц. |
| 4082-H08 | Широкополосный выход логарифмического детектирования | Выходной сигнал детектирования логарифмической формы, отражающий уровень входного сигнала. |
| 4082-H11 | Интерфейс управления и передачи данных 10 Gigabit Ethernet | Сетевой интерфейс на базе оптоволокна со скоростью 10 гигабит. |
| 4082-H19-2T | Расширение локальной памяти | Поддержка до 2 ТБ памяти (электронный жёсткий диск). |
| 4082-H19-4T | Расширение локальной памяти | Поддержка до 4 ТБ памяти (электронный жёсткий диск). |
| 4082-H33-08 | Электронный аттенюатор | Диапазон частот: от 9 кГц до 8 ГГц, диапазон затухания: 30 дБ, с шагом 0,5 дБ |
| 4082-H34-08 | Малошумящий предусилитель | Предварительный усилитель выбирается в соответствии с верхним пределом частоты анализатора сигналов. Пример: верхний предел частоты 4082B составляет 8,4 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-08. |
| 4082-H34-18 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4082D верхняя граница частоты составляет 18 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-18. |
| 4082-H34-26 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4082E верхняя граница частоты составляет 26,5 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-26. |
| 4082-H34-45 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4082F верхняя граница частоты составляет 45 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-45. |
| 4082-H34-50 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4082H верхняя граница частоты составляет 50 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-50. |
| 4082-H34-67 | Малошумящий предусилитель | Предусилитель выбирается в соответствии с верхней границей частоты анализатора сигналов. Например, для 4082L верхняя граница частоты составляет 50 ГГц. Для предварительного усилителя необходимо выбрать опцию H34-67. |
| 4082-H34A-08 | Малошумящий предусилитель | Только мэйнфрейм 4082B может быть сконфигурирован, а 4082-H34-08 не является опциональным одновременно. |
| 4082-H36 | Обход преселектора | Следящий преселектор в обходном канале приема. |
| 4082-H38-40 | Внешний расширитель частоты | Расширение частотного диапазона методом внешнего смешения частот. Эта опция обеспечивает выход гетеродина и вход ПЧ, а также возможность распознавания сигнала. (Примечание: эта опция доступна, если основным блоком является не 4052B: расширенный частотный диапазон зависит от выбранных модулей расширения; модуль расширения частоты приобретается отдельно.) |
| 4082-H38-200 | Анализ спектра в реальном времени | Эта опция обеспечивает спектр цифрового фосфора и бесшовную водопадную диаграмму, включая запуск по шаблону частоты, что позволяет поддерживать анализ спектра в реальном времени в полосе пропускания 200 МГц. |
| 4082-H38-400 | Анализ спектра в реальном времени | Эта опция обеспечивает спектр цифрового фосфора и бесшовную водопадную диаграмму, включая запуск по шаблону частоты, что позволяет поддерживать анализ спектра в реальном времени в полосе пропускания 400 МГц. |
| 4082-H38-600 | Анализ спектра в реальном времени | Эта опция обеспечивает спектр цифрового фосфора и бесшовную водопадную диаграмму, включая запуск по шаблону частоты, что позволяет поддерживать анализ спектра в реальном времени в полосе пропускания 600 МГц. |
| 4082-H38-1200 | Анализ спектра в реальном времени | Эта опция обеспечивает спектр цифрового фосфора и бесшовную водопадную диаграмму, включая запуск по шаблону частоты, что может поддерживать анализ спектра в реальном времени в полосе пропускания 1,2 ГГц. |
| 4082-H48 | Анализ коэффициента шума | Обеспечивает функцию управления источником шума и измерения коэффициента шума. 4082N/P поддерживает измерение коэффициента шума только на максимальной частоте 67 ГГц. (Примечание: для завершения измерения коэффициента шума необходимо выбрать опцию малошумящего предварительного усилителя H34 и соответствующий источник шума 1660X.) |
| 4082-H96 | Руководство пользователя (печатное издание) | Предоставьте подробное руководство пользователя в печатном виде. |
| 4082-H97 | Монтажная стойка | Ручки и аксессуары для монтажа 4052 на стандартные стойки |
| 4082-H99 | Алюминиевый транспортный кейс | Легкий и прочный алюминиевый транспортировочный кейс с ручкой и роликами, удобный для транспортировки. |
| 4082-S02 | Измерение коэффициента мощности шума | Обеспечить измерение параметров коэффициента мощности шума |
| 4082-S04 | Измерение фазового шума | Кривые фазового шума SSB и одноточечное измерение фазового шума |
| 4082-S05 | Предварительная проверка соответствия требованиям ЭМС | Обеспечить функцию предварительного измерения соответствия требованиям ЭМС |
| 4082-S10 | Анализатор переходных процессов | Для реализации измерения и анализа переходных параметров, спектра и изменяющихся во времени характеристик сигналов, поддерживается воспроизведение записанных данных. |
| 4082-S12 | Векторный анализатор сигналов | Эта опция предоставляет гибкие функции демодуляции нескольких сигналов цифровой модуляции с одной несущей. Она позволяет получать векторные диаграммы, диаграммы созвездий, глазковые диаграммы, спектральные диаграммы и т.д. для анализа характеристик сигнала модуляции. Демодуляция позволяет определить погрешность модуляции сигнала, что помогает определить причину её возникновения. |
| 4082-S13 | Анализатор импульсных сигналов | Автоматическое измерение параметров времени, уровня и модуляции формы импульсного сигнала и статистический анализ импульсной последовательности |
| 4082-S16 | Измерение групповой задержки для нескольких несущих | Обеспечивает возможность измерения абсолютной и относительной групповой задержки для широкополосных сигналов |
| 4082-S40 | Измерение WLAN 802.11a/b/g | Тестирование физического уровня протокола широкополосной беспроводной локальной сети (802.11a/b/g), охватывающее радиочастотный анализ, анализ модуляции и тестирование качества модуляции. |
| 4082-S40N | Измерение WLAN 802.11n | Тестирование физического уровня протокола широкополосной беспроводной локальной сети (802.11n), охватывающее радиочастотный анализ, анализ модуляции и тестирование качества модуляции |
| 4082-S40AC | Измерение WLAN 802.11ac | Тестирование физического уровня протокола широкополосной беспроводной локальной сети (802.11ac), охватывающее радиочастотный анализ, анализ модуляции и тестирование качества модуляции. |
| 4082-S40AX | Измерение WLAN 802.11ax | Тестирование физического уровня протокола широкополосной беспроводной локальной сети (802.11ax), охватывающее радиочастотный анализ, анализ модуляции и тестирование качества модуляции. |
| 4082-S46D | Измерение сигнала нисходящего канала 5G NR | Поддержка демодуляции сигнала нисходящей линии связи 5G NR, EVM, неравномерности спектра, ошибки временного выравнивания; Поддержка ACP, шаблона излучения спектра, включения/выключения передачи, CCDF и других измерений мощности; Поддержка нескольких полос пропускания и нескольких TM. |
| 4082-S46U | Измерение сигнала восходящего канала 5G NR | Поддержка демодуляции сигнала 5G NR UPlink, EVM, неравномерности спектра, ошибки временного выравнивания; Поддержка ACP, шаблона излучения спектра, включения/выключения передачи, CCDF и других измерений мощности; Поддержка нескольких полос пропускания и нескольких TM. |
Опция датчика мощности USB (требуется опция 4082-S01)
| Опция: | Наименование: | Описание: |
| 87230 | Датчик мощности USB CW | Датчик мощности 9 кГц–6 ГГц |
| 87231 | Датчик мощности USB CW | Датчик мощности 10 МГц–18 ГГц |
| 87232 | Датчик мощности USB CW | Датчик мощности 50 МГц–26,5 ГГц |
| 87233 | Датчик мощности USB CW | Датчик мощности 50 МГц–40 ГГц |
Опция расширения анализатора спектра (требуется опция 4082-H40)
| Опция: | Наименование: | Описание: |
| 82407NA | Расширитель анализатора спектра | 50 ГГц～75 ГГц |
| 82407NC | Расширитель анализатора спектра | 60 ГГц～90 ГГц |
| 82407PA | Расширитель анализатора спектра | 75 ГГц～110 ГГц |
| 82407QA | Расширитель анализатора спектра | 90 ГГц～140 ГГц |
| 82407QB | Расширитель анализатора спектра | 110 ГГц～170 ГГц |
| 82407RA | Расширитель анализатора спектра | 140 ГГц～220 ГГц |
| 82407SA | Расширитель анализатора спектра | 170 ГГц～260 ГГц |
| 82407S | Расширитель анализатора спектра | 220 ГГц～325 ГГц |
| 82407A | Расширитель анализатора спектра | 260 ГГц～400 ГГц |
| 82407R | Расширитель анализатора спектра | 325 ГГц～500 ГГц |
| 82407U | Расширитель анализатора спектра | 500 ГГц～750 ГГц |
Опция источника шума (требуются опции 4082-H48 и 4082-H43)
| Опция: | Наименование: | Описание: |
| 16603DB | Источник шума | 10 МГц～18 ГГц |
| 16603EB | Источник шума | 10 МГц ~ 26,5 ГГц |
| 16603FB | Источник шума | 10 МГц～40 ГГц |
| 16603HB | Источник шума | 10 МГц～50 ГГц |
| 16604DB | Умный источник шума | 10 МГц～18 ГГц |
| 16604EB | Умный источник шума | 10 МГц～26,5 ГГц |
| 16604FB | Умный источник шума | 10 МГц～40 ГГц |
| 16604HB | Умный источник шума | 10 МГц～50 ГГц |
