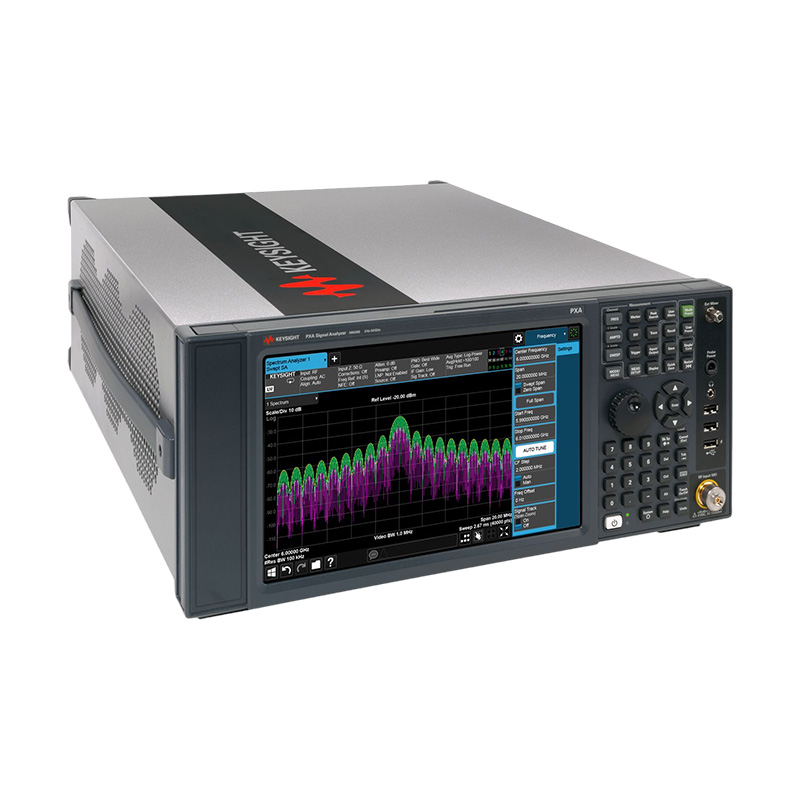

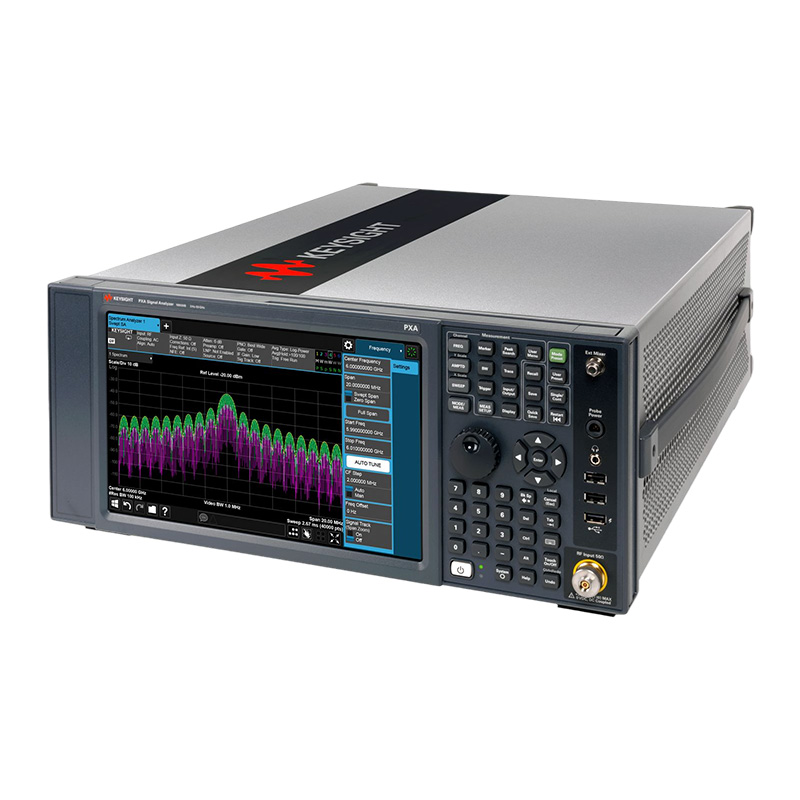

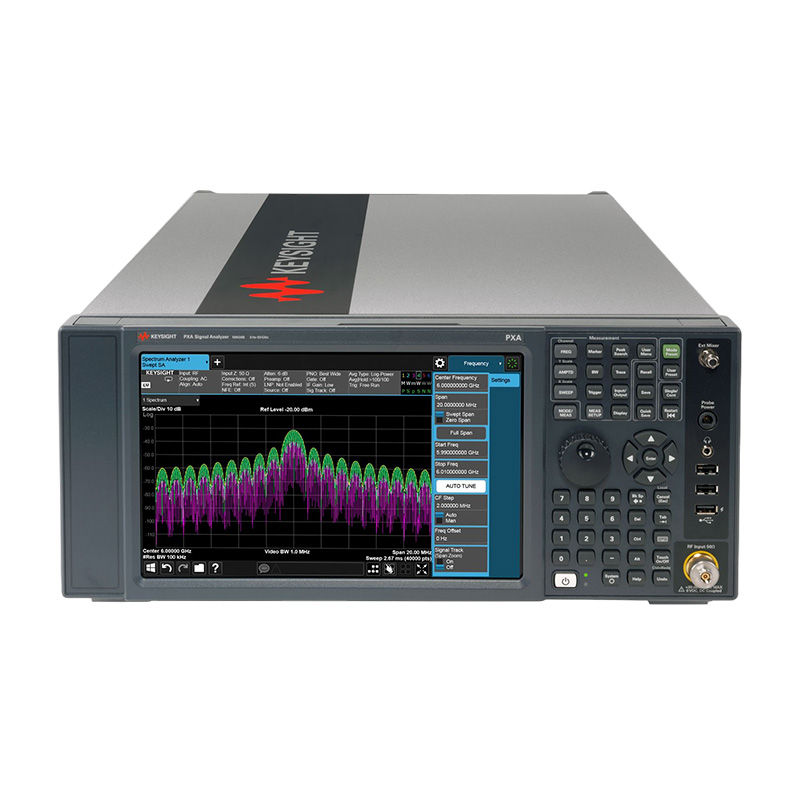

Keysight N9030B Анализатор сигналов PXA, от 2 Гц до 50 ГГц
Анализируйте новейшие сигналы с полосой анализа до 510 МГц и динамическим диапазоном, свободным от паразитных составляющих (SFDR), превышающим 78 дБн, и выявляйте ранее скрытые сигналы с помощью функции расширения уровня собственных шумов (NFE).
Описание
маркер
Описание продукта
Эталонная производительность в анализе сигналов
Анализатор сигналов PXA — это эталон производительности, ускоряющий инновации в требовательных приложениях. Благодаря широкому диапазону измерений — от превосходного до исключительного — PXA обеспечивает вам лидерство.
Анализируйте новейшие сигналы с полосой анализа до 510 МГц и динамическим диапазоном, свободным от паразитных составляющих (SFDR), превышающим 78 дБн, и выявляйте ранее скрытые сигналы с помощью функции расширения уровня собственных шумов (NFE). Чтобы увидеть истинное поведение вашего устройства, получите лучшие в отрасли характеристики фазового шума, добавив фирменный гетеродин Keysight на базе DDS.
Упростите переход со старых анализаторов спектра Agilent/HP благодаря обратной совместимости кода и компактному форм-фактору 4U.
● Анализируйте больше благодаря широкому диапазону частот от 2 Гц до 50 ГГц и полосе анализа до 510 МГц.
● Обнаруживайте слабые сигналы на фоне мощных благодаря динамическому диапазону без паразитных составляющих (SFDR) до 75 дБ.
● Расширяйте частотный диапазон до 110 ГГц с помощью интеллектуальных смесителей Keysight.
● Записывайте, анализируйте и моделируйте реальные сценарии с непрерывной потоковой передачей до 255 МГц.
● Захватывайте нестационарные или прерывистые сигналы с помощью дополнительных возможностей анализа спектра в реальном времени.
● Соблюдайте строгие требования к безопасности данных благодаря съемному твердотельному накопителю и другим дополнительным функциям.
Основные возможности и технические характеристики：
Решение самых сложных задач тестирования благодаря полосе анализа 160 МГц и самым высоким в отрасли характеристикам
Возможность расширения диапазона частот до 110 ГГц и выше с помощью внешних смесителей
Захват динамичных сигналов благодаря функции анализа спектра в реальном времени
Поддержка измерительных приложений серии X, упрощающих измерения фазового шума, коэффициента шума, анализ сигналов LTE-Advanced, WLAN и др.
Быстрое обнаружение и измерение динамических сигналов
Анализатор сигналов PXA позволяет быстро обнаруживать и измерять интересующие вас сигналы в сложных динамических условиях. Эта возможность особенно важна в системах радиолокации, радиоэлектронной борьбы и радиоэлектронной разведки. Используя режим анализа спектра в реальном времени, вы можете запускать сигнал по маске или даже просматривать его во временной области. Быстро определяйте причинно-следственные связи с помощью нашего анализатора сигналов PXA.
Описапие
● Приложение для измерения спектра
● Шестиядерный высокопроизводительный процессор, 32 ГБ ОЗУ с флэш-памятью для хранения калибровочных файлов
● Съёмный твердотельный накопитель M.2 NVMe
● Механический аттенюатор
● Полоса анализа 25 МГц
● Цифровой процессор с 2 ГБ памяти захвата
● Возможность быстрой развёртки
● Обнуление гетеродина/интермодуляции
● Расширение нижних частот
● Расширение уровня собственных шумов
● Прецизионный опорный генератор частоты
● Операционная система Microsoft Windows 10
● Связь в реальном времени для потоковой передачи данных IQ в реальном времени до 40 МГц
● Многоязычный пользовательский интерфейс
● Руководства пользователя
● Лицензия на управление калибратором приёмника (RCal)
Шнур питания
Cпецификация
| Варианты пропускной способности: | 25 МГц
40 МГц 85 МГц 125 МГц 160 МГц 255 МГц 510 МГц |
| Форм-фактор: | Настольный |
| Параметры частоты: | 3,6 ГГц
8,4 ГГц 13,6 ГГц 26,5 ГГц 44 ГГц 50 ГГц Микшеры до 1,1 ТГц |
| Высота: | 4у |
| Максимальная полоса анализа: | 510 МГц |
| Максимальная частота: | 50 ГГц |
| Общая точность амплитуды: | ±0,19 дБ |
| Фазовый шум на 1 ГГц (смещение 10 кГц): | -136 дБн/Гц |
| TOI на 1 ГГц (точка пересечения 3-го порядка): | +22 дБм |
| DANL на 1 ГГц: | -166 дБм |
| Частота: | 50 ГГц |
| Максимальная полоса пропускания: | 510 МГц |
| Максимальная полоса пропускания: | 510 МГц |
| Анализ спектра в реальном времени: | Да |
| Тип: | Анализатор сигнала |
Диапазон частот
| N9030B-503 | Диапазон частот: от 2 Гц до 3,6 ГГц |
| N9030B-508 | Диапазон частот: от 2 Гц до 8,4 ГГц |
| N9030B-513 | Диапазон частот: от 2 Гц до 13,6 ГГц |
| N9030B-526 | Диапазон частот: от 2 Гц до 26,5 ГГц |
| N9030B-544 | Диапазон частот: от 2 Гц до 44 ГГц |
| N9030B-550 | Диапазон частот: от 2 Гц до 50 ГГц |
Варианты предусилителя
| N9030B-P03 | Предусилитель, 3,6 ГГц |
| N9030B-P08 | Предусилитель, 8,4 ГГц |
| N9030B-P13 | Предусилитель, 13,6 ГГц |
| N9030B-P26 | Предусилитель, 26,5 ГГц |
| N9030B-P44 | Предусилитель, 44 ГГц |
| N9030B-P50 | Предусилитель, 50 ГГц |
Параметры пропускной способности
| N9030B-B2X | Полоса анализа, 255 МГц |
| N9030B-B40 | Полоса анализа, 40 МГц |
| N9030B-B1X | Полоса анализа, 160 МГц |
| N9030B-B85 | Полоса анализа, 85 МГц |
| N9030B-B5X | Полоса анализа, 510 МГц |
Параметры производительности
| N9030B-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9030B-LNP | Малошумящий тракт |
| N9030B-MPB | Обход СВЧ-преселектора |
| N9030B-EP0 | Повышенный уровень фазового шума, гетеродин DDS |
| N9030B-RTS | Потоковая передача данных в реальном времени |
Входы основной полосы
| N9030B-BBA | Входы I/Q основной полосы, аналоговые |
Варианты калибровки
| N9030B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N9030B-A6J | Калибровка по ANSI Z540-1-1994 |
| N9030B-AMG | Калибровка + Погрешности + Защитные полосы (аккредитовано) |
Варианты разъема
| N9030B-ALV | Вспомогательный видеовыход журнала |
| N9030B-C35 | Входной РЧ-разъём, 3,5 мм, штекер |

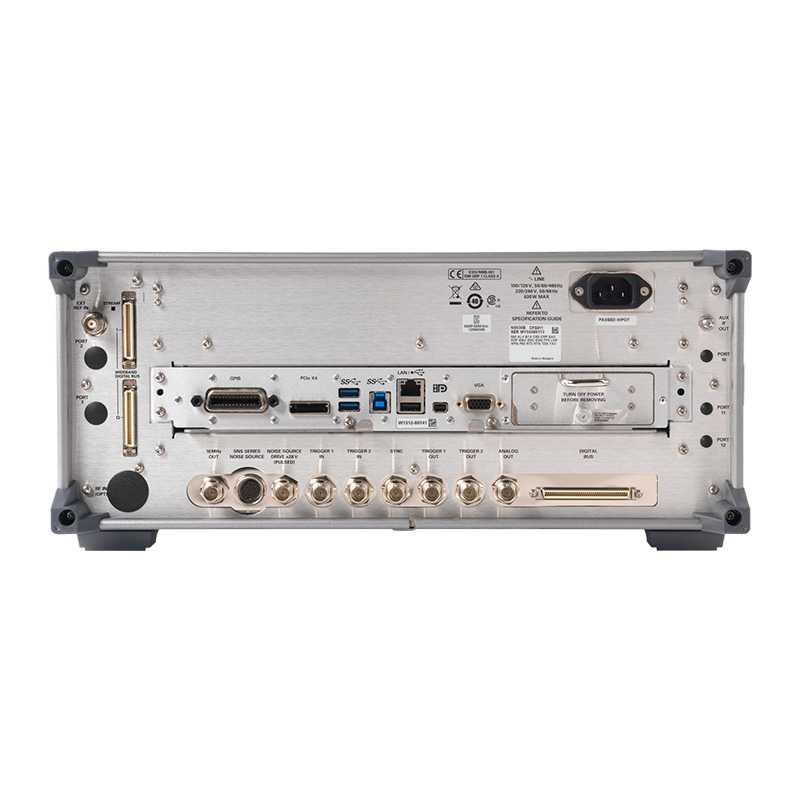

| N9030B-CR3 | Разъём на задней панели, второй выход ПЧ |
| N9030B-CRP | Разъём на задней панели, программируемый выход ПЧ |
| N9030B-YAV | Видео с экрана, логарифмическое видео и линейное видео |
Внешнее микширование
| N9030B-EXM | Внешнее микширование |
Безопасность - Возможности ПК
| N9030B-SF1 | Функции безопасности, запрет запуска программ |
| N9030B-SF2 | Функции безопасности, запрет сохранения результатов |
| N9030B-SS2 | Дополнительный твердотельный накопитель, Win10, для PC8 |
| N9030B-SS3 | Дополнительный твердотельный накопитель M.2 NVMe, Win10, для PCA |
Аудиовход и дигитайзер
| N9030B-107 | Аудиовход и дигитайзер |
Прикладное программное обеспечение
| N6171A | Программное обеспечение MATLAB |
Регистратор в реальном времени
| N9030B-RTR | Пример применения регистратора и анализатора спектра в реальном времени |
Аксессуары
| CV1117A | Крышка передней панели, фантомно-серого цвета, для анализаторов сигналов серии X высотой 4U |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| MLP001A | Подложка с минимальными потерями, от 50 до 75 Ом |
| 1CR014A | Комплект направляющих для монтажа в стойку для монтажных отверстий 17 и 20 дюймов |
| N9030B-033 | Комплект принадлежностей для разъема измерительного приемника, MMR 26,5 ГГц |
| N9030B-034 | Комплект принадлежностей для разъема измерительного приемника, MMR 50 ГГц |
