Аналоговый генератор сигналов

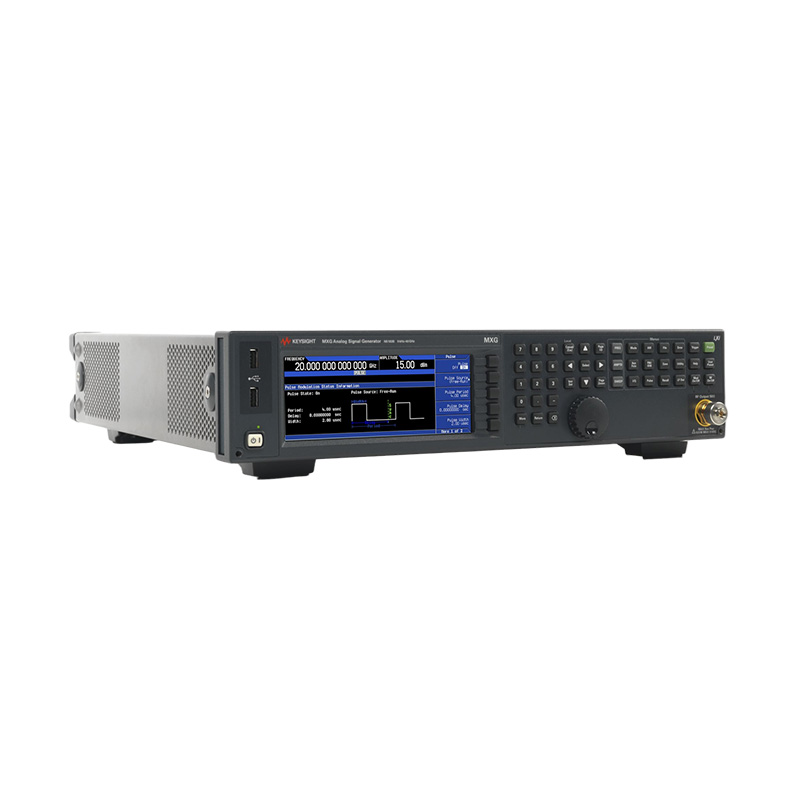

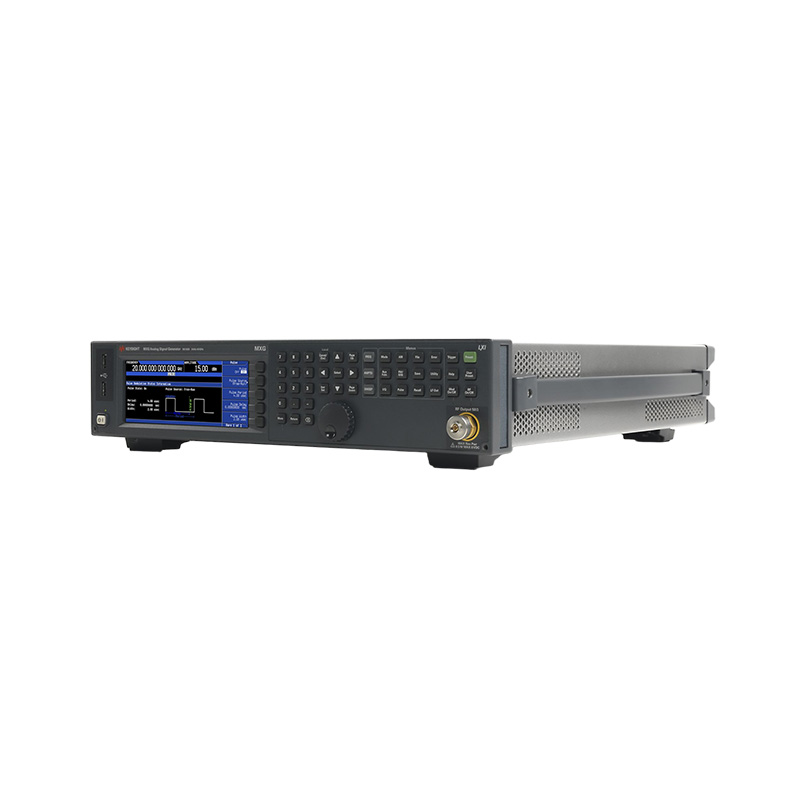

Аналоговый генератор СВЧ-сигналов N5183B MXG серии X обеспечивает диапазон частот от 9 кГц до 40 ГГц и уровень фазового шума, близкий к уровню PSG, а также обладает преимуществами в размерах и скорости.
Описание
маркер
Описание продукта
Аналоговый генератор СВЧ-сигналов N5183B MXG серии X обеспечивает диапазон частот от 9 кГц до 40 ГГц и уровень фазового шума, близкий к уровню PSG, а также обладает преимуществами в размерах и скорости.
Увеличьте скорость и пространство в стойке с помощью чистого и точного генератора MXG

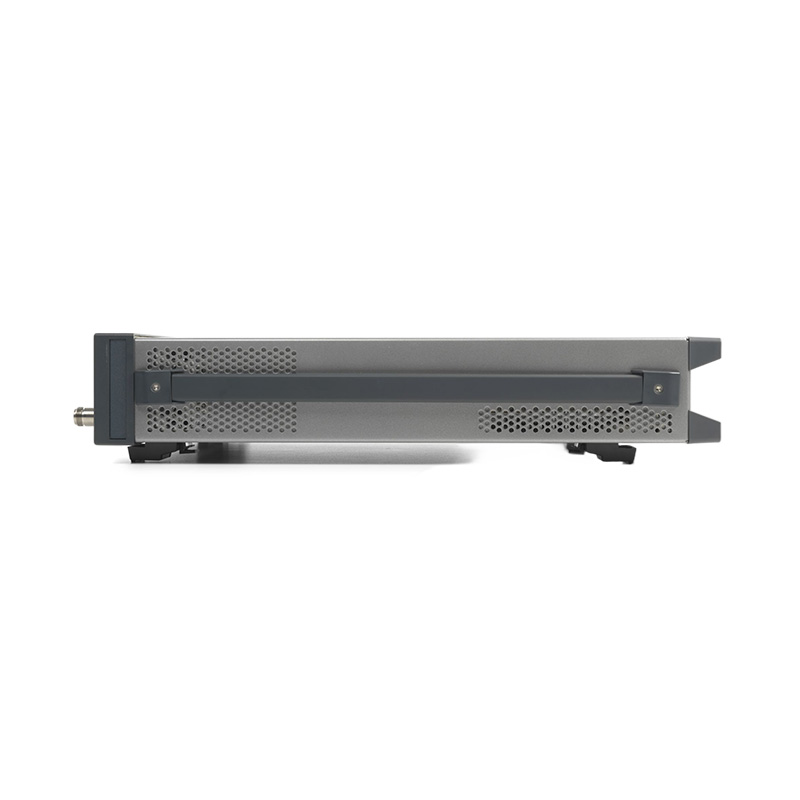

Получите быструю и компактную (2U) альтернативу генератору PSG в лаборатории, на складе или в полевых условиях.
Выполняйте сложные испытания радиолокационных модулей и систем с уровнем спектральной чистоты, близким к PSG.
Компенсируйте системные потери и управляйте мощными усилителями: выходная мощность +19 дБм, гармоники -55 дБн и паразитные составляющие -68 дБн на частоте 20 ГГц.
Сократите время калибровки благодаря скорости переключения 600 мкс.
Моделируйте узкополосные ЛЧМ-импульсы и сканирование антенны радара с помощью до пяти внутренних генераторов функций, которые можно использовать с АМ, ЧМ и ОМ-импульсной модуляцией.
Частотные характеристики
| Диапазон | |||||||
| Частота диапазон | Вариант 513 | 9 кГц до 13 ГГц | |||||
| Вариант 520 | 9 кГц до 20 ГГц | ||||||
| Вариант 532 | 9 кГц до 31.8 ГГц | ||||||
| Вариант 540 | 9 кГц до 40 ГГц | ||||||
| Разрешение | 0,001 Гц | ||||||
| Смещение фазы | Регулируемый в номинальный 0,1° приращения | ||||||
| Скорость переключения частоты 1 () = типичная | |||||||
| Стандарт | Вариант УНЗ 2, 4 | Вариант УЗ2 3, 4 | |||||
| CW режим | |||||||
| SCPI режим | (≤ 5 РС) | ≤ 1.15 РС (≤ 750 мкс) | < 1.65 РС (1 РС) | ||||
| Список/шаговая развертка режим | (≤ 5 РС) | ≤ 900 мкс (≤ 600 мкс) | < 1.4 РС (850 мкс) | ||||
| Частота отсчета | |||||||
| Точность | ± старение ставка
± температурные эффекты ± линейное напряжение эффекты ± начальная точность настройки |
||||||
| Внутренняя временная база старение опорного генератора ставка 1 | < ± 1 х 10 -7 /год 2
< ± 5 х 10 -10 /день после 30 дней |
||||||
| Начальная достижимая точность калибровки | ± 4 х 10 -8 или ± 40 частей на миллиард | ||||||
| Корректирование разрешение | < 1 х 10 -10 (ном.) | ||||||
| Температурные эффекты | < ± 2 х 10 -8 от 20 к 30 °С (имя) | ||||||
| Эффекты линейного напряжения | < ± 1 х 10 -9 для ± 10% изменять (имя) | ||||||
| Справочный вывод | |||||||
| Частота | 10 МГц | ||||||
| Амплитуда | ≥ +4 дБм, (имя) в 50 Ω нагрузка | ||||||
| Внешний ссылка вход | |||||||
| Стандарт входной частоты | 10 МГц | ||||||
| Опция входной частоты 1ER | от 1 до 50 МГц (в кратные 0,1 Гц) | ||||||
| Замок диапазон | ± 1 частей на миллион (имя) | ||||||
| Амплитуда | 5 дБм ± 2 дБ (ном) 3 | ||||||
| Импеданс | 50 Ω (имя) | ||||||
| Форма волны | Синус или квадрат | ||||||
| Стабильность | Следует за стабильностью внешнего источника вход сигнал | ||||||
| Режимы развертки (частотные и амплитуда) | |||||||
| Операционная режимы | • Шаговая развертка (равномерно разнесенные частота и амплитуда или логарифмически разнесенная частота ( шаг)
• Список развертки (произвольный список частот и амплитуд шаги) Одновременно развертка волновых форм с помощью N5172B; см. раздел «Генератор основной полосы » для получения дополнительной информации деталь |
||||||
| Мести диапазон | В пределах диапазон частот инструмента | ||||||
| Время выдержки | 100 мкс до 100-е | ||||||
| Количество баллов | 2 до 65535 (шаг мести)
1 к 3201 (просмотр списка) |
||||||
| Шаг изменения | Линейный или логарифмический | ||||||
| Запуск | Бесплатно запуск, триггерная клавиша, внешний, таймер, автобус (ГПИБ, Локальная сеть, USB) | ||||||
