Серия небольших, лёгких, компактных и портативных пеленгаторных антенн серии 89101 доступна в компактном, лёгком и портативном исполнении.
Описание
маркер
Описание продукта

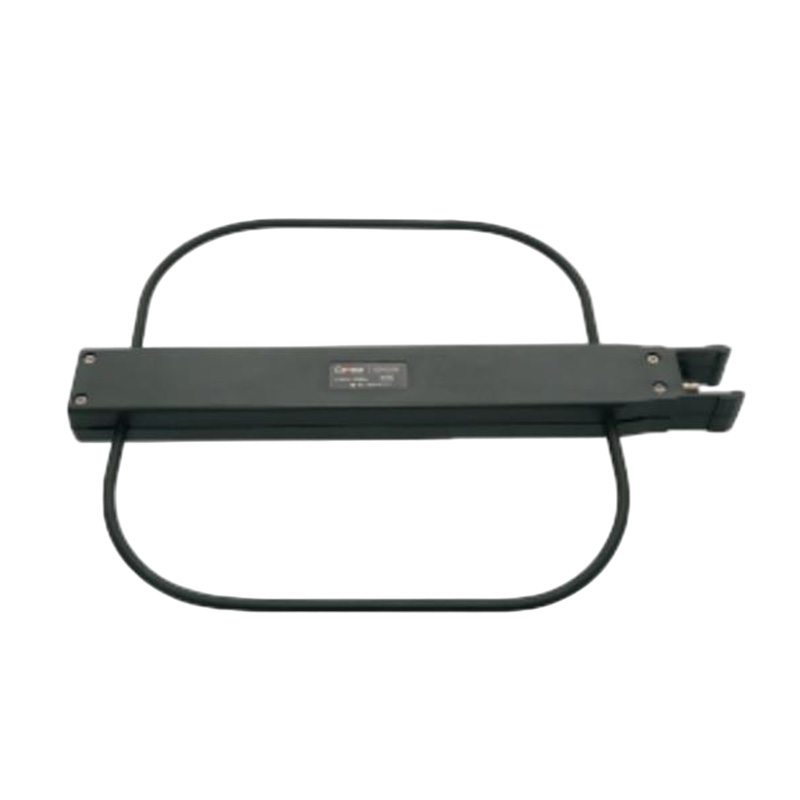

Серия небольших, лёгких, компактных и портативных пеленгаторных антенн серии 89101 доступна в компактном, лёгком и портативном исполнении. Они могут работать как с горизонтально, так и с вертикально поляризованными сигналами в диапазоне частот от 20 МГц до 4 ГГц. Переключатель позволяет антенне работать в пассивном или активном режиме, обеспечивая широкий динамический диапазон.

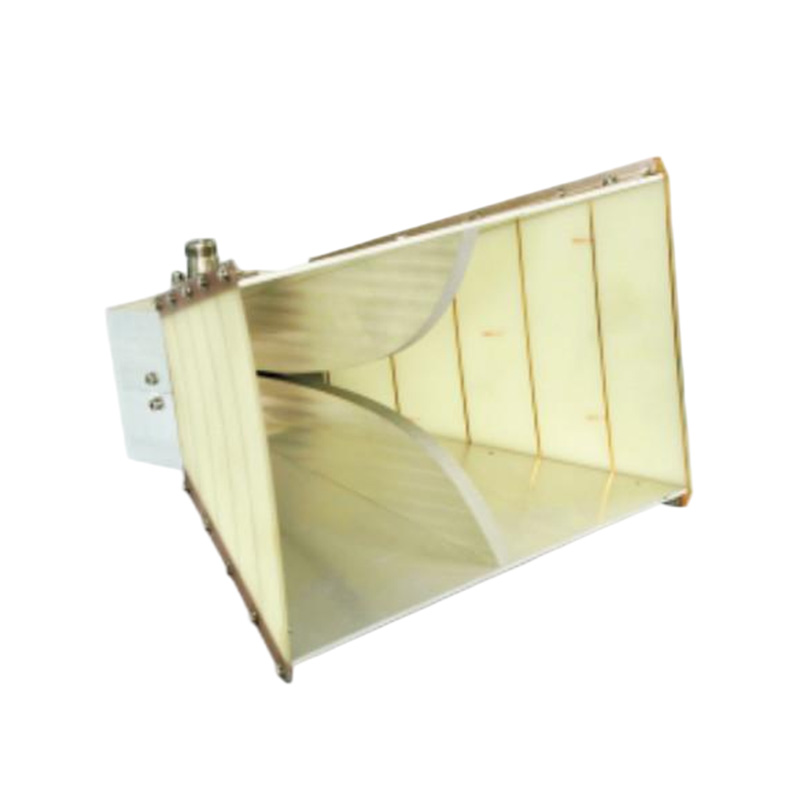

Серия двухгребневых рупорных антенн серии 8990X отличается высокой направленностью, низкой частотой среза основной моды и широкой рабочей полосой частот.
Серия терагерцовых рупорных антенн, доступных как в конической, так и в пирамидальной форме, охватывает диапазон частот от 33 ГГц до 1100 ГГц и отличается низким уровнем стоячих волн и высоким коэффициентом усиления.
Спецификация
| Модель | 89101А | 89101Б | 89101С | 89101D | 89401 |
| Коэффициент усиления антенны (дБ мин.) | -68@4МГц
-59@10МГц -52@15МГц -51@20МГц |
-65@20МГц
-52@50МГц -20@100МГц -14@200МГц |
-18@200МГц
-15@300МГц -14@400МГц -13@500МГц |
-2@500МГц
-3@1000МГц -8@2000МГц -9@3000МГц -10@4000МГц |
- |
| Коэффициент стоячей волны антенны (МАКС.) | — | 2,5 при 20 МГц～200 МГц | 2,5 при 200 МГц～500 МГц | 2,5 при 500 МГц～3000 МГц
3,5 при 500 МГц～3000 МГц |
- |
| Коэффициент усиления усилителя
(дБ МИН.) |
- | 4(10 кГц～4 ГГц)（Усиленное состояние） | |||
| Вносимые потери усилителя
(дБ МАКС) |
- | 7(10 кГц～4 ГГц) (сквозное состояние) | |||

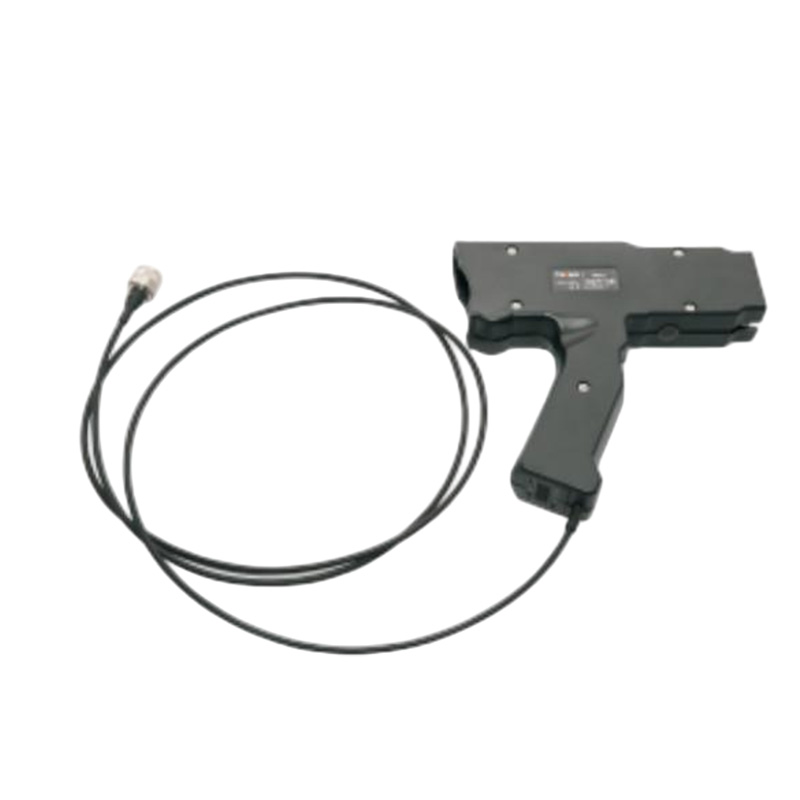

| Форма интерфейса | C9(f) нестандартный интерфейс,
Необходимо использовать с антенным усилителем 89401. |
Тип N (м)
Необходимо использовать с антеннами серии 89101X. |
|||
Двухгребневая рупорная антенна
| Модель | 89901 | 89902 |
| Диапазон частот (ГГц) | 1～18 | 18-40 |
| Коэффициент стоячей волны интерфейса | ≤2,8(1 ГГц≤f≤4 ГГц)
≤2,5(4 ГГц＜f＜14 ГГц) ≤2,8(14 ГГц≤f≤18 ГГц) |
≤2,5(18 ГГц≤f≤26,5 ГГц)
≤4,8(26,5 ГГц＜f≤40 ГГц) |
| Форма интерфейса | Н(ф) | 2,92 мм (ж) |
| Коэффициент усиления антенны (дБ) | ≥3 дБ(1 ГГц≤f≤4 ГГц)
≥7 дБ(4 ГГц＜f＜14 ГГц) ≥6 дБ(14 ГГц≤f≤18 ГГц) |
≥3 дБ(18 ГГц≤f≤26,5 ГГц)
≥5 дБ(26,5 ГГц＜f≤40 ГГц) |

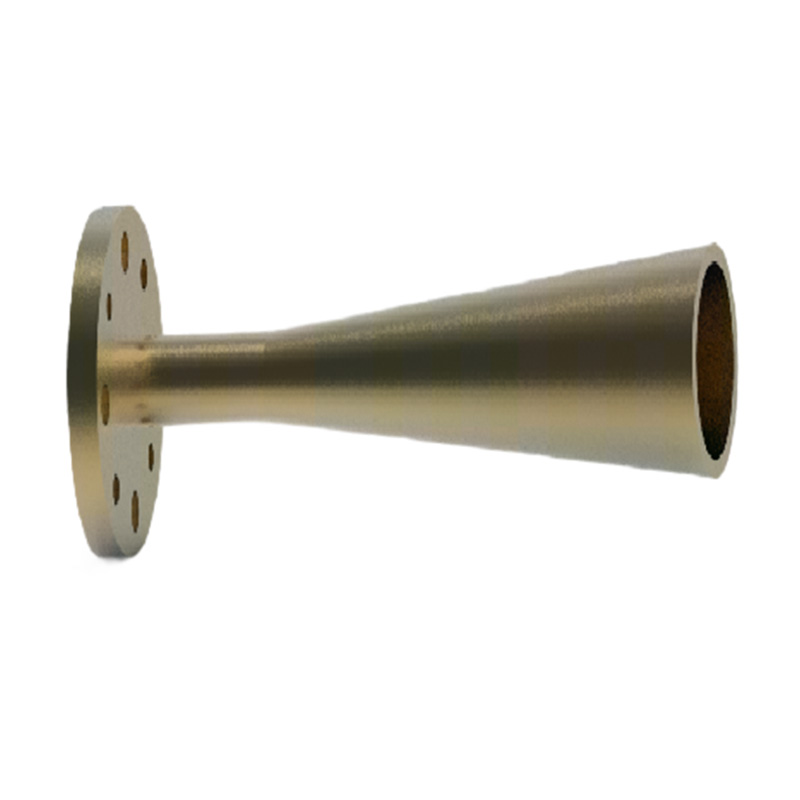

Коническая рупорная антенна
| Модель | Диапазон частот (ГГц) | Прирост
(дБ мин.) |
Прирост
(дБ тип.) |
Коэффициент стоячей волны
(Макс) |
Коэффициент стоячей волны
(Тип.) |
Форма интерфейса | Стандарты фланцев |
| 89901К | 40～60 | 10 | двадцать один | 2 | 1.3 | WR19 | УГ-383/У |
| 89901N | 50～75 | 10 | 16 | 2 | 1.2 | WR15 | УГ-385/У |
| 89901P | 75～110 | 10 | 17 | 2 | 1.2 | WR10 | УГ-387/У |
| 89901Q | 110～170 | 10 | 21 | 2 | 1.6 | WR6 | УГ-387/У |
| 89901Р | 140～220 | 10 | 24 | 2 | 1.8 | WR5 | УГ-387/У |
| 89901SA | 170～260 | 10 | 20 | 2 | 1.3 | WR4 | УГ-387/У |
| 89901S | 220～325 | 10 | 23 | 2 | 1.3 | WR3 | УГ-387/У |
| 89901Т | 325～500 | 10 | 26 | 2 | 1.4 | WR2.2 | УГ-387/У |
| 89905H | 33～50 | 15 | 20 | 1.5 | 1.3 | WR22 | УГ-383/У |
| 89905К | 40～60 | 15 | 20 | 1.5 | 1.3 | WR19 | УГ-383/У |
| 89905NA | 50～75 | 15 | 20 | 1.5 | 1.3 | WR15 | УГ-385/У |
| 89905N | 60～90 | 15 | 20 | 1.5 | 1.3 | WR12 | УГ-387/У |
| 89905P | 75～110 | 15 | 20 | 1.5 | 1.3 | WR10 | УГ-387/У |
| 89905QA | 90～140 | 15 | 20 | 1.5 | 1.3 | WR8 | УГ-387/У |
| 89905Q | 110～170 | 15 | 20 | 1.5 | 1.3 | WR6 | УГ-387/У |
| 89905Р | 140～220 | 15 | 20 | 1.5 | 1.3 | WR5 | УГ-387/У |
| 89905SA | 170～260 | 15 | 20 | 1.5 | 1.3 | WR4 | УГ-387/У |
| 89905S | 220～325 | 15 | 23 | 1.5 | 1.3 | WR3 | УГ-387/У |
| 89905TA | 260～400 | 15 | 23 | 1.5 | 1.3 | WR2.8 | УГ-387/У |
| 89905Т | 325～500 | 15 | 23 | 1.5 | 1.3 | WR2.2 | УГ-387/У |
| 89905UA | 400～600 | 15 | 23 | 1.5 | 1.3 | WR1.9 | УГ-387/У |
| 89905У | 500～750 | 15 | 23 | 1.5 | 1.3 | WR1.5 | УГ-387/У |
| 89905ВА | 600～900 | 15 | 23 | 1.5 | 1.3 | WR1.2 | УГ-387/У |
| 89905В | 750～1100 | 15 | двадцать три | 1.5 | 1.3 | WR1.0 | УГ-387/У |

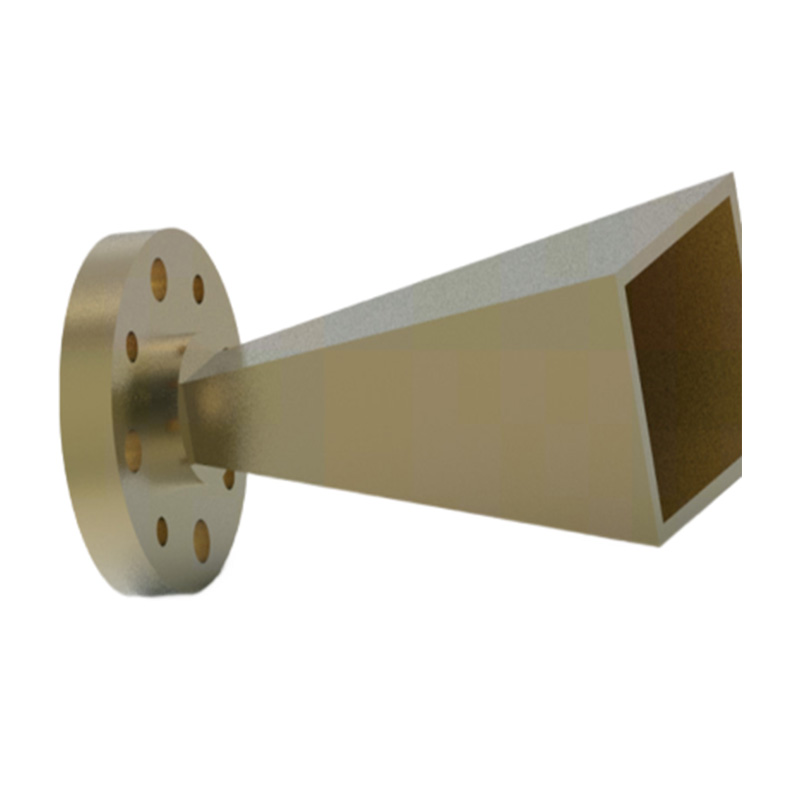

Пирамидальная рупорная антенна
| Модель | Диапазон частот (ГГц) | Прирост
(дБ мин.) |
Прирост
(дБ тип.) |
Коэффициент стоячей волны
(Макс) |
Коэффициент стоячей волны
(Тип.) |
интерфейс
форма |
фланец
стандартный |
| 89906H | 33～50 | 15 | двадцать три | 1.5 | 1.2 | WR22 | УГ-383/У |
| 89906К | 40～60 | 15 | 23 | 1.5 | 1.2 | WR19 | УГ-383/У |
| 89906НА | 50～75 | 15 | 23 | 1.5 | 1.2 | WR15 | УГ-385/У |
| 89906N | 60～90 | 15 | 23 | 1.5 | 1.2 | WR12 | УГ-387/У |
| 89906P | 75～110 | 15 | 23 | 1.5 | 1.2 | WR10 | УГ-387/У |
| 89906QA | 90～140 | 15 | 23 | 1.5 | 1.2 | WR8 | УГ-387/У |
| 89906Q | 110～170 | 15 | 23 | 1.5 | 1.2 | WR6 | УГ-387/У |
| 89906Р | 140～220 | 15 | 23 | 1.5 | 1.2 | WR5 | УГ-387/У |
| 89906SA | 170～260 | 15 | 23 | 1.5 | 1.2 | WR4 | УГ-387/У |
| 89906S | 220～325 | 15 | 23 | 1.5 | 1.2 | WR3 | УГ-387/У |
| 89906TA | 260～400 | 15 | 23 | 1.5 | 1.2 | WR2.8 | УГ-387/У |
| 89906Т | 325～500 | 15 | 23 | 1.5 | 1.2 | WR2.2 | УГ-387/У |
| 89906UA | 400～600 | 15 | 24 | 1.5 | 1.2 | WR1.9 | УГ-387/У |
| 89906У | 500～750 | 15 | 24 | 1.5 | 1.2 | WR1.5 | УГ-387/У |
| 89906ВА | 600～900 | 15 | 24 | 1.5 | 1.2 | WR1.2 | УГ-387/У |
| 89906В | 750～1100 | 15 | 23 | 1.5 | 1.2 | WR1.0 | УГ-387/У |
