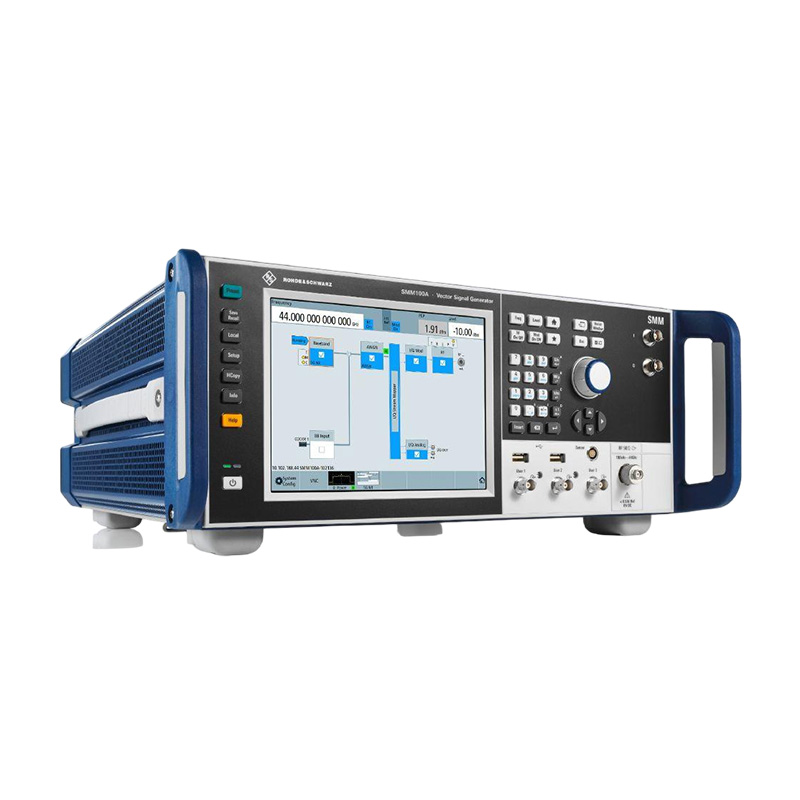

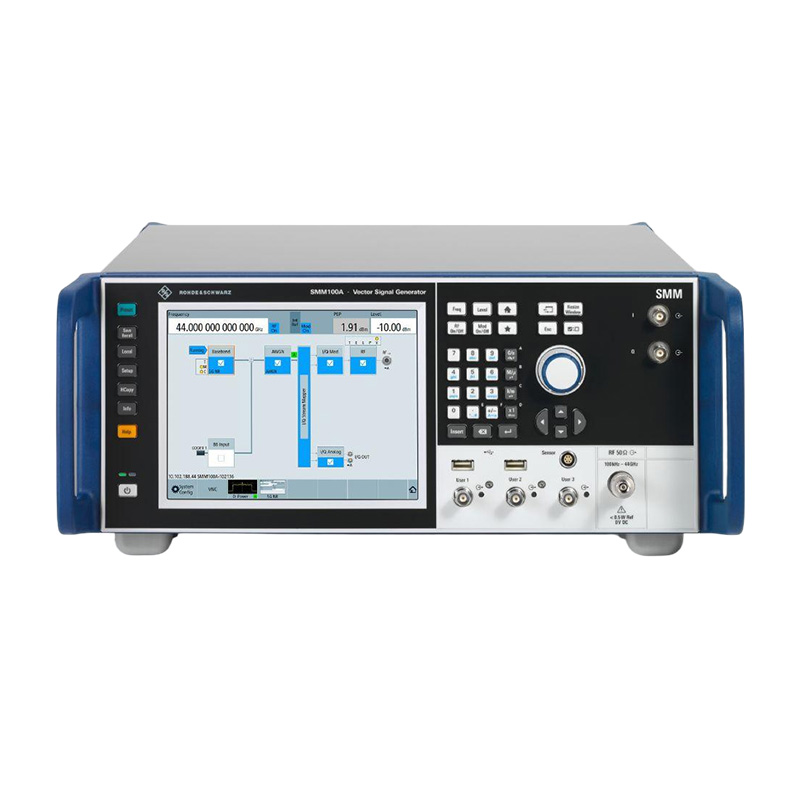

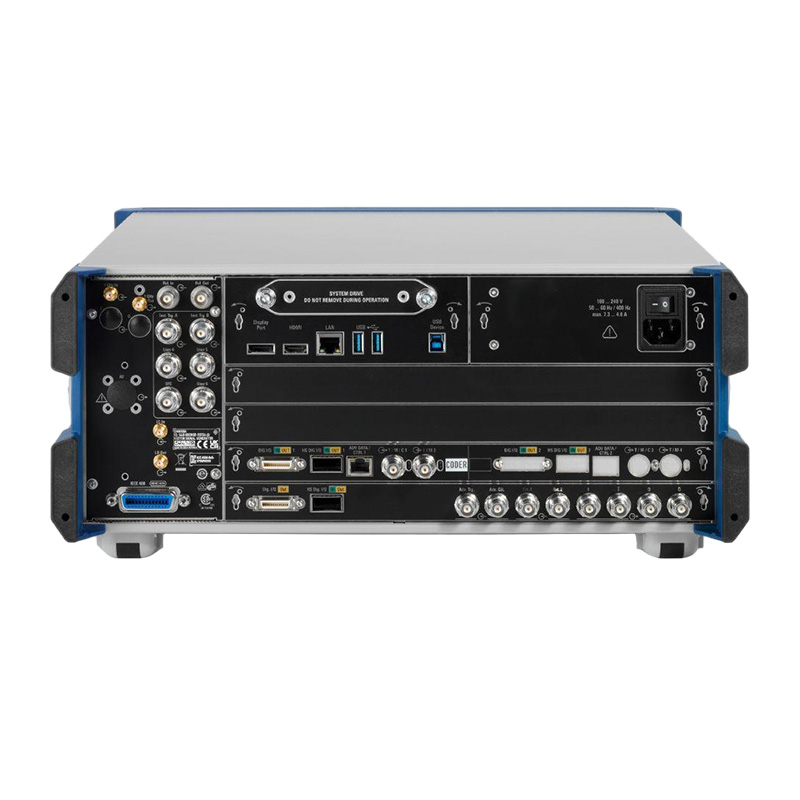

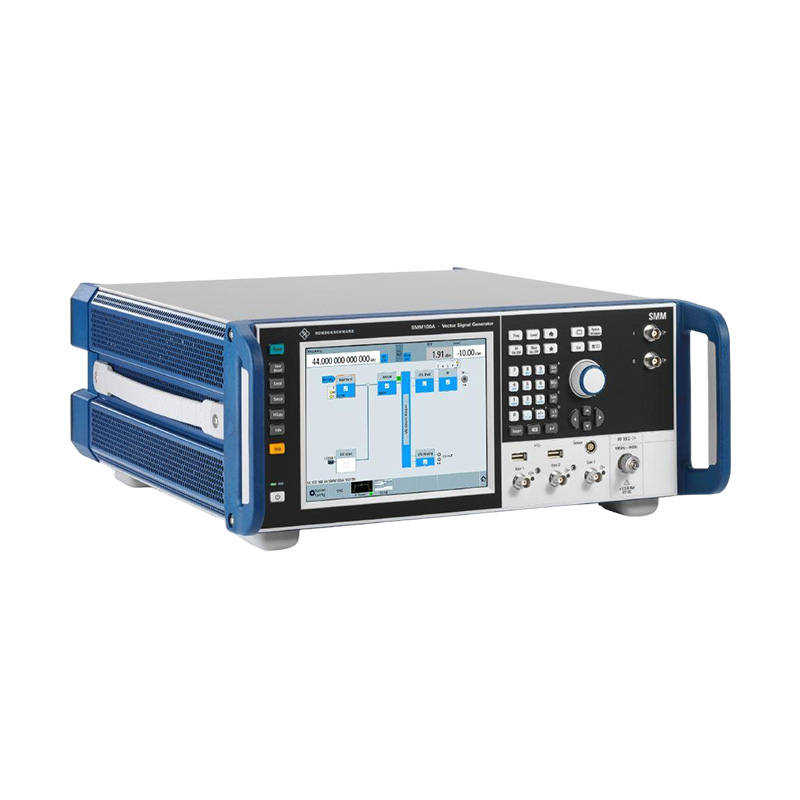

Векторный генератор сигналов SMM100A
Векторный генератор сигналов R&S®SMM100A обеспечивает исключительно хорошие ВЧ-характеристики во всем диапазоне частот от 100 кГц до 44 ГГц.
Описание
маркер
Ключевые факты
● Диапазон частот от 100 кГц до 44 ГГц
● Внутренняя полоса модуляции радиочастот до 1 ГГц
● Отличные характеристики частотной модуляции, EVM и ACPR
● Генерация сигнала 5G NR до 44 ГГц
● Поддержка требований WLAN к частоте, полосе пропускания и производительности радиочастот
Описание продукта
Векторный генератор сигналов среднего диапазона с возможностью тестирования в миллиметровом диапазоне
Векторный генератор сигналов R&S®SMM100A обеспечивает исключительно хорошие ВЧ-характеристики во всем диапазоне частот от 100 кГц до 44 ГГц. Прибор охватывает диапазоны до 7,125 ГГц, используемые стандартами беспроводной связи 5G NR FR1 и Wi-Fi 7, а также диапазоны 5G NR FR2 до 44 ГГц.
Встроенный генератор модулирующих частот R&S®SMM100A поддерживает максимальную полосу пропускания ВЧ-модуляции 1 ГГц. Таким образом, возможна генерация широкополосных сигналов с цифровой модуляцией в соответствии с требованиями распространенных стандартов беспроводной связи. R&S®SMM100A полностью подготовлен к будущим требованиям к полосе пропускания.
Отличные характеристики фазового шума SSB и EVM
Фазовый шум SSB < -129 дБн указан для ВЧ-частоты 1 ГГц со смещением 20 кГц для векторного генератора сигналов R&S®SMM100A. Типичное значение –134 дБн ещё на 5 дБ ниже. Опция низкого фазового шума R&S®SMM-B709 снижает фазовый шум SSB до -139 дБн. Помимо превосходных ВЧ-характеристик, генератор также обладает выдающимися характеристиками модуляции на более высоких частотах. R&S®SMM100A обеспечивает впечатляющие показатели EVM < -45 дБ на ВЧ-частоте 28 ГГц для сигнала 5G NR 400 МГц.
Улучшенная производительность при более высокой выходной мощности
Активация опции линеаризации ВЧ-сигнала R&S®SMM-K575 значительно улучшает характеристики EVM при более высокой выходной мощности. Характеристики EVM улучшаются на 8 дБ для сигналов 5G NR 100 МГц в соответствии со стандартом 3GPP™ 3.1 на частоте 3,4 ГГц и выходной мощности 10 дБм. То же самое относится и к характеристикам ACLR в соседнем канале.
Откройте для себя масштабируемость
Базовая конфигурация R&S®SMM100A поддерживает максимальную полосу пропускания ВЧ-модуляции 120 МГц. В зависимости от требований полосу пропускания можно расширить до 1 ГГц с помощью лицензионного ключа. Аналогичная гибкость позволяет расширить память ARB-генератора с 64 млн отсчётов до 2 млрд отсчётов.
R&S®SMM100A также доступен с различными вариантами частот вплоть до 44 ГГц. Пользователи могут точно настроить R&S®SMM100A в соответствии с реальными требованиями.
Откройте для себя удобство использования
● Удобное управление с помощью 8,4-дюймового сенсорного экрана
● Структурированный и интуитивно понятный пользовательский интерфейс, представленный в виде блок-схемы
● Графический мониторинг сигнала в реальном времени в различных точках общего пути прохождения сигнала
● Автоматизация упрощается благодаря контекстно-зависимой справочной системе и встроенному SCPI-макроботизатору с генератором кода
Стандарты мобильной связи
Генератор сигналов R&S®SMM100A отлично подходит для генерации сигналов, соответствующих наиболее важным стандартам беспроводной связи, и является идеальным генератором сигналов для тестирования на соответствие требованиям базовых станций 5G NR.
Частотная опция R&S®SMM-B1044 охватывает диапазоны частот 5G NR FR1 и FR3 до 24,25 ГГц и FR2 до 44 ГГц. Расширение полосы пропускания до 1 ГГц позволяет удовлетворить возросшие требования к ширине полосы сигнала 5G.
Преимущества
Откройте для себя превосходные характеристики сигнала
● Превосходные характеристики фазового шума SSB и модуля вектора ошибки (EVM)
● Превосходные характеристики ACPR/ACLR
● Исключительно плоская частотная характеристика
Откройте для себя возможности работы в основной полосе частот
● Встроенная генерация сигналов в реальном времени
● Генератор сигналов произвольной формы
● Настраиваемая цифровая модуляция
Откройте для себя масштабируемость
● Варианты частот
● Расширение полосы пропускания с помощью кодов и память ARB
● Временные лицензии и пакеты сигналов
● Плавающие лицензии
Откройте для себя удобство использования
● Структурированный и интуитивно понятный графический интерфейс
● Графический мониторинг сигнала в реальном времени
● Упрощенная автоматизация благодаря контекстно-зависимой справочной системе и записи SCPI
● Коррекция частотной характеристики R&S®SMM-K544
Откройте для себя области применения
● Стандарты мобильной связи
● Готовность к следующим поколениям Wi-Fi
● Отслеживание огибающей
● Сверхширокополосный (UWB) высокоскоростной импульсной передачи (HRP)
Параметры частоты
| Диапазон | R&S®SMM-B1006 | 100 кГц – 6 ГГц |
| R&S®SMM-B1007 | 100 кГц – 7,5 ГГц | |
| R&S®SMM-B1012 | 100 кГц – 12,75 ГГц | |
| R&S®SMM-B1020 | 100 кГц – 20 ГГц | |
| R&S®SMM-B1031 | 100 кГц – 31,8 ГГц | |
| R&S®SMM-B1044, R&S®SMM-B1044N,
R&S®SMM-B1044O |
100 кГц – 44 ГГц | |
| Разрешение настройки | 0,001 Гц | |
| Разрешение синтеза | f = 1 ГГц | 0,053 нГц (ном.) |
| Время настройки | с точностью < 1 · 10-7 для f > 200 МГц или < 124 Гц для f < 200 МГц,
при остановленном обновлении графического интерфейса, режим оптимизации I/Q: быстрый, после того как разделитель шины IEC/IEEE, служба мониторинга работоспособности и использования (HUMS) вышла из стандарта |
|
| стандартный | ||
| R&S®SMM-B1006 | < 1.2 ms, 0.9 ms (typ.) | |
| R&S®SMM-B1007,
R&S®SMM-B1012 |
< 1.4 ms, 1.0 ms (typ.) | |
| R&S®SMM-B1031 | < 1.5 ms, 1.2 ms (typ.) | |
| R&S®SMM-B1044,
R&S®SMM-B1044N, R&S®SMM-B1044O |
< 1.5 ms, 1.2 ms (typ.) | |
| Настройка времени (режим списка) | с точностью < 1 · 10-7 для f > 200 МГц или < 124 Гц для f < 200 МГц,
при остановленном обновлении графического интерфейса, режим оптимизации I/Q: быстрый, после импульса запуска, служба мониторинга работоспособности и использования (HUMS) отключена |
|
| R&S®SMM-B1006 | < 0,8 мс, 0,6 мс (тип.) | |
| R&S®SMM-B1007,
R&S®SMM-B1012, R&S®SMM-B1020 |
< 1,0 мс, 0,7 мс (тип.) | |
| R&S®SMM-B1031,
R&S®SMM-B1044, R&S®SMM-B1044N, R&S®SMM-B1044O |
< 1,2 мс, 0,9 мс (тип.) | |
| Разрешение настройки смещения фазы | регулируется с шагом 0,1° | |
Частота развертки
| Режим работы | цифровая развёртка дискретными шагами | |
| Режимы запуска | Непрерывно выполнять развертку с внутренним источником запуска | автоматический |
| Выполнить одну полную развертку | пошаговый | |
| Выполнить один шаг | запуск/остановка | |
| Запуск и остановка развертки управляются внешним сигналом запуска | цифровая развёртка дискретными шагами | |
| Источник запуска | внешний триггерный сигнал (INST TRG A на задней панели), поворотная ручка, сенсорная панель, дистанционное управление | |
| Диапазон развертки | полный диапазон частот | |
| Форма развертки | пилообразный, треугольный | |
| Разрешение настройки шага
|
линейный | 0,001 Гц |
| логарифмический | 0,01–100 % на шаг | |
| Диапазон настройки времени задержки | 1–100 с | |
| Разрешение настройки времени задержки | 0,1 мс |
Опорная частота
| Погрешность частоты | на момент калибровки на производстве | < 1 · 10–8 |
| Старение | после 30 дней непрерывной работы | ≤ 1 · 10–9/день, |
| Влияние температуры | в диапазоне температур от 0 °C до +45 °C | ≤ 1 · 10–7/год |
| Время разогрева | до номинальной температуры термостата | ±6 · 10–8 |
| Вход для внешней опорной частоты | ||
| Тип разъема | Вход REF на задней панели | BNC-гнездо |
| Входная частота | стандартный | 10 МГц |
| с опцией R&S®SMM-K703 | 10 МГц, 100 МГц | |
| с опцией R&S®SMM-K704 | 10 МГц, | |
| Разрешение настройки входной частоты | с опцией R&S®SMM-K704 | 1 МГц – 100 МГц, переменная |
| Диапазон входного уровня
|
пределы уровня | 0,1 Гц |
| рекомендуемый входной уровень для оптимальных характеристик фазового шума | 0 дБм – 20 дБм | |
| Входное сопротивление | 7 дБм – 13 дБм | |
| Минимальный диапазон захвата частоты | полоса синхронизации: широкая | 50 Ом (ном.) |
| полоса синхронизации: узкая | ±3 · 10–6 | |
| Выход для внутренней опорной частоты | ||
| Тип разъема | Выход REF OUT на задней панели | BNC-гнездо |
| Выходная частота | стандартно | синусоида 10 МГц |
| с опцией R&S®SMM-K703 | синусоида 10 МГц, 100 МГц | |
| с опцией R&S®SMM-K704 | ||
| Прибор настроен на внутренний источник опорного сигнала | Синусоида 10 МГц | |
| Прибор настроен на внешний источник опорного сигнала | Синусоида 10 МГц, | |
| Выходной уровень | приложенная внешняя опорная частота | |
| Сопротивление источника | 7 дБмВт–14 дБмВт | |
| Широкополосный шум | с опцией R&S®SMM-K703, 100 МГц, внутренний опорный генератор, смещение несущей = 10 МГц,
полоса измерения 1 Гц |
50 Ом (ном.) |
| Опорная частота со сверхнизким уровнем шума 1 ГГц (опция R&S®SMM-K703) | ||
| Тип входного разъёма | 1 ГГц на задней панели | SMA-гнездо |
| Входная частота | 1 ГГц | |
| Диапазон входного уровня | Пределы уровня | ≥ 6 дБм, ≤ 20 дБм |
| Рекомендуемый входной уровень для оптимального уровня фазового шума | 7 дБм – 13 дБм | |
| Входное сопротивление | 50 Ом (ном.) | |
| Минимальный диапазон захвата частоты | ±3 · 10–6 | |
| Тип выходного разъёма | Выход 1 ГГц на задней панели | SMA-гнездо |
| Выходная частота | синусоида 1 ГГц | |
| Выходной уровень | 7 дБм – 13 дБм | |
| Сопротивление источника | 50 Ом (ном.) | |
| Широкополосный шум | 1 ГГц, внутренний опорный генератор,
смещение несущей = 10 МГц, полоса измерения: 1 Гц |
< –154 дБн, –158 дБн (тип.) |
| Вход для электронной настройки внутренней опорной частоты | ||
| Тип разъёма | EFC на задней панели | BNC-мама |
| Чувствительность | внешняя настройка крутизны | 1 · 10–8/В (тип.) |
| Входное напряжение | EFC на задней панели | от –10 В до +10 В |
| Входное сопротивление | 10 кОм (ном.) | |
