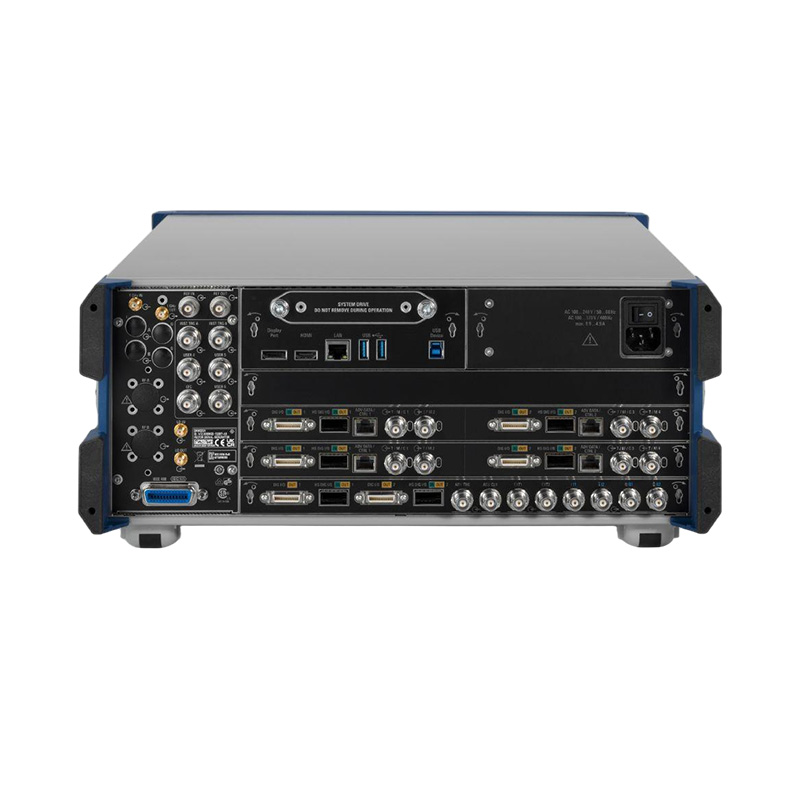

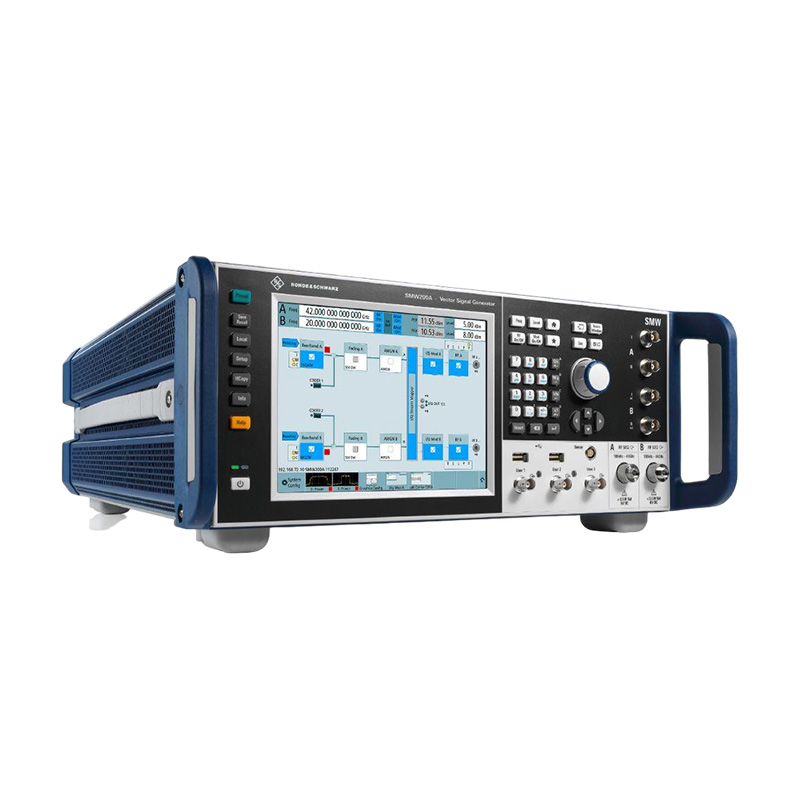

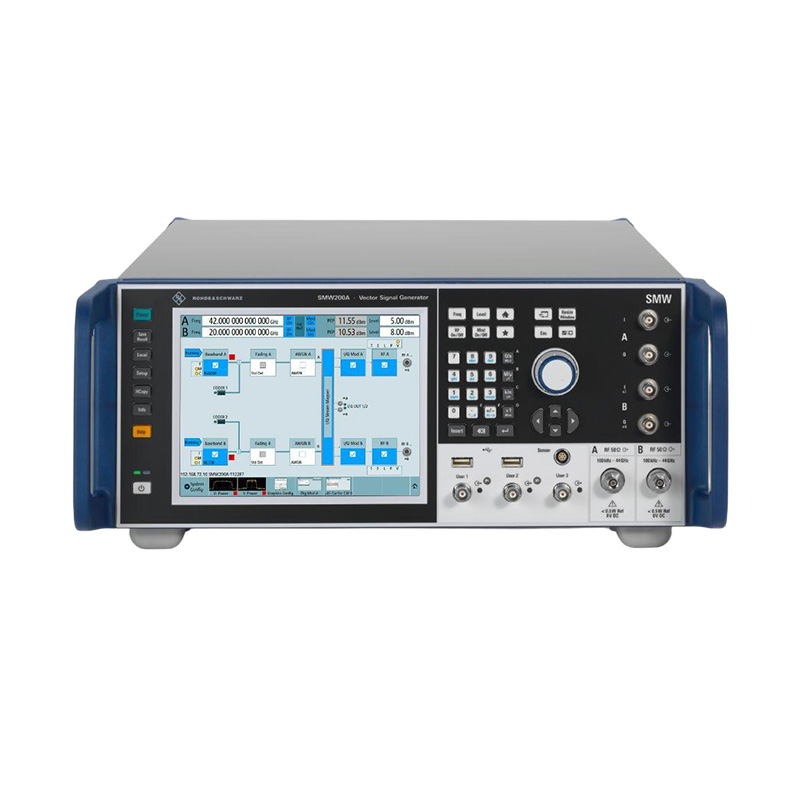

Векторный генератор сигналов SMW200A
R&S®SMW200A имеет гибкую модульную конструкцию, позволяющую оснащать его именно теми опциями, которые требуются для конкретного применения.
Описание
маркер
Основные характеристики
● Диапазон частот до 67 ГГц (двухканальный: до 44 ГГц)
● Полоса модуляции 2 ГГц
● Встроенная система подавления замираний с полосой пропускания до 800 МГц и MIMO до 8x8
● Превосходное качество сигнала для высокой точности спектральных и модуляционных измерений
● Усовершенствованный имитатор ГНСС и радаров
Описание продукта
Высочайшая производительность и непревзойденная гибкость
Требования к производительности и функциональности варьируются в зависимости от схемы тестирования и области применения. R&S®SMW200A не имеет себе равных в решении этих разнообразных задач и устанавливает новые стандарты для генераторов сигналов. При разработке и проверке любого типа ИУ, включая компоненты, модули и готовые базовые станции, R&S®SMW200A легко генерирует необходимые тестовые сигналы с высочайшей производительностью. R&S®SMW200A имеет гибкую модульную конструкцию, позволяющую оснащать его именно теми опциями, которые требуются для конкретного применения. Возможна любая конфигурация: от классического одноканального векторного генератора сигналов до многоканального тестера приёмников MIMO.
Векторный генератор сигналов до 67 ГГц
Генератор R&S SMW200A охватывает диапазон частот до 67 ГГц в одноканальном режиме и до 44 ГГц в двухканальном режиме. Он также может быть оснащен максимум двумя внутренними модулями модулирующих сигналов и четырьмя модулями имитатора замираний. Такая концепция позволяет объединить два полнофункциональных векторных генератора сигналов в одном устройстве, что позволяет легко генерировать сложные сценарии сигналов.
Выдающиеся характеристики фазового шума
Стандартный высококлассный синтезатор R&S SMW200A обеспечивает исключительные характеристики однополосного фазового шума и негармонических искажений. Для дальнейшего повышения производительности доступны несколько опций с низким фазовым шумом. Опции R&S SMW-B711/B721 со сверхнизким фазовым шумом обеспечивают лучшие в своем классе характеристики фазового шума. R&S®SMW200A идеально подходит для измерений, требующих спектральной чистоты.
Полоса пропускания 2 ГГц с превосходными характеристиками модуляции
Широкополосный I/Q-модулятор с полосой пропускания до 2 ГГц охватывает все области применения в своём частотном диапазоне, включая беспроводную связь, спутниковую связь и радиолокацию. Внутренний генератор базовой полосы может генерировать сигналы с максимальной полосой модуляции 2 ГГц.
Современные цифро-аналоговые преобразователи и превосходная конструкция ВЧ-тракта обеспечивают исключительную частотную характеристику модуляции < 0,4 дБ в полосе пропускания 2 ГГц с превосходными показателями модуля вектора ошибки (EVM). R&S SMW200A генерирует сигналы 5G NR (полоса пропускания канала 100 МГц, 64QAM, несущая частота 3,4 ГГц) с EVM 0,1% (изм.) или сигналы WLAN IEEE802.11be (320 МГц, несущая частота 7 ГГц) с EVM -53 дБ (изм.).
MIMO и интегрированное затухание на борту
R&S SMW200A предлагает интегрированную эмуляцию каналов с полосой пропускания до 800 МГц. Профили замираний для всех основных стандартов доступны в виде предустановленных настроек. Благодаря наличию до 64 каналов замирания все основные сценарии замирания MIMO, такие как 2x2, 3x3, 4x4, 8x4, 4x8 и 8x8, могут быть сконфигурированы в одном приборе. Также поддерживается агрегация до восьми несущих, а модули генератора сигналов SGT100A позволяют подключить до восьми радиочастотных трактов.
Уникальные функции удобства использования
Встроенная графическая функция R&S SMW200A отображает генерируемые сигналы в реальном времени. Пользователь может выбрать тип отображения, например, I/Q-зависимость от времени, частотный спектр, векторную диаграмму или CCDF. R&S®SMW200A также оснащен макрорегистратором SCPI с генератором кода, который записывает все этапы ручного управления для создания файла с последовательностью команд дистанционного управления. Встроенные шаблоны кода позволяют напрямую генерировать исполняемый код для MATLAB®, CVI или Python.
Приложения
● Стандарты беспроводной связи
● Отслеживание конвертов в режиме реального времени
● ГНСС-моделирование
● Радарное моделирование
Упростите настройку
● Простая генерация сложных сигналов
● До восьми генераторов основной полосы на двух внутренних модулях основной полосы с кодером реального времени и ARB
● Внутреннее цифровое сложение сигналов основной полосы, даже со смещением частоты и уровня
● Широкополосный генератор основной полосы и векторный генератор сигналов в одном устройстве
● Поддержка всех основных цифровых стандартов, таких как 5G New Radio, LTE (до версии 15), NB-IoT, eMTC, 3GPP, FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, WLAN IEEE 802.11a/b/g/n/j/p/ac/ax/be/ad/ay, DVB-S2/DVB-S2X
● Не требуется отдельного программного обеспечения для ПК для цифровых стандартов
● Генерация сценариев радиолокационных сигналов для тестирования модуля, приемника и DFS
● Мастера тестовых случаев LTE и 3GPP для простого тестирования соответствия базовых станций в соответствии с 3GPP TS 25.141 или 3GPP TS 36.141
● Функции отслеживания огибающей и предыскажения AM/AM, AM/PM обеспечивают полное тестирование и проверку чипсетов модуляторов ET
● Генерация сигналов с зазубринами для измерения отношения мощности шума
Внесите реалистичность в вашу лабораторию
● Опциональная встроенная секция замираний для эмуляции каналов с полосой пропускания до 800 МГц
● Все важные сценарии замираний доступны в виде предустановок
● Установка до четырёх модулей замираний, обеспечивающих до 64 логических фейдеров
● Реализация всех ключевых сценариев замираний MIMO, таких как 2x2, 3x3, 4x4, 8x4, 4x8 и 2x4x4, с помощью одного прибора
● Поддержка сложных приложений, таких как HSPA с двумя несущими, агрегация несущих LTE и многопользовательский LTE

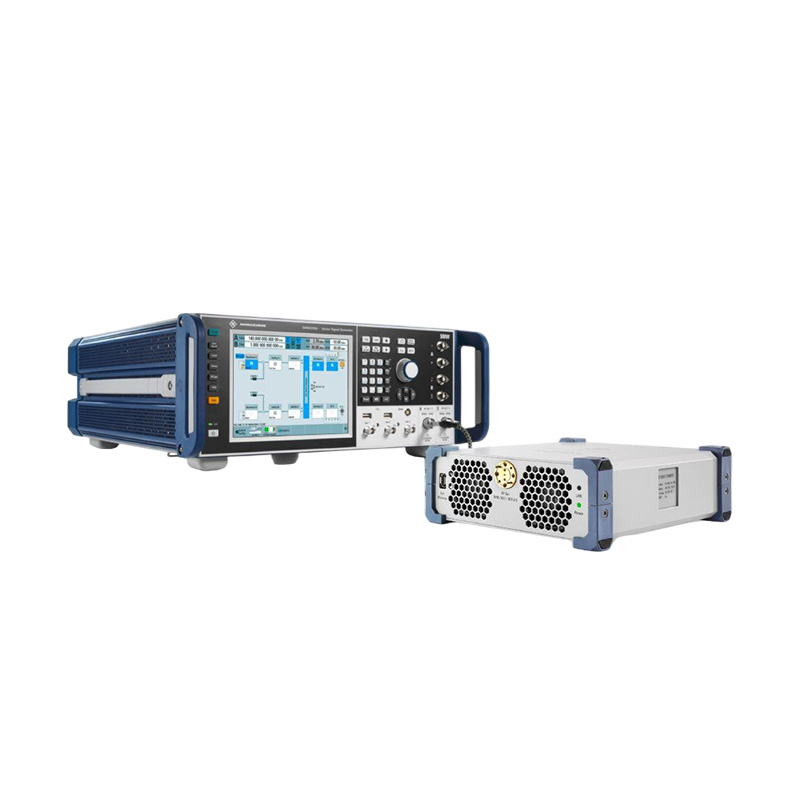

● Подключение модулей генератора сигналов R&S®SGT100A для обеспечения до восьми ВЧ-трактов
● Моделирование AWGN, фазового и импульсного шума
Сделайте ваше устройство ещё лучше
● Превосходное качество сигнала для высокой точности спектральных и модуляционных измерений
● Полоса пропускания I/Q-модуляции (в РЧ) до 2 ГГц с внутренним модулирующим генератором
● Исключительная частотная характеристика модуляции < 0,4 дБ (изм.) в полосе пропускания 2 ГГц
● Задаваемая пользователем коррекция частотной характеристики для компенсации влияния внешних компонентов
● Высококачественная импульсная модуляция с отношением фазового спада к фазовому скачку > 80 дБ и временем нарастания/спада < 10 нс
● Превосходная спектральная чистота (фазовый шум SSB –150 дБн (тип.) на частоте 1 ГГц, смещение 10 кГц)
● Радиочастотные тракты 3 ГГц, 6 ГГц, 7,5 ГГц и 12,75 ГГц с электронным аттенюатором
● Опция фазовой когерентности, например для приложений формирования луча
Ускорьте разработку
● Интуитивно понятная концепция управления и продуманные функции справки для быстрого успеха
● Блок-схема как ключевой элемент управления для визуализации потока сигнала
● Адаптивный графический интерфейс для обзора как простых, так и сложных сценариев
● Графический мониторинг сигнала практически в любой точке потока сигнала
● Контекстно-зависимая онлайн-справочная система с полной пользовательской документацией
● SCPI-макрос-рекордер и генератор кода для создания исполняемого кода дистанционного управления из этапов ручного управления
(Для MATLAB, LabWindows/CVI и т. д.)
Расширяется вместе с вашими потребностями
● Настройка прибора для практически любого применения
● Расширенная система подключаемых модулей для модернизации модулей основной полосы без повторной калибровки прибора
● Возможность обновления программного обеспечения в любое время, простая и быстрая активация с помощью кодов клавиш
Параметры частоты
В радиочастотном тракте A должен быть установлен один из следующих вариантов частоты:
| R&S®SMW-B1003 | 100 кГц – 3 ГГц |
| R&S®SMW-B1006 | 100 кГц – 6 ГГц |
| R&S®SMW-B1007 | 100 кГц – 7,5 ГГц |
| R&S®SMW-B1012 | 100 кГц – 12,75 ГГц |
| R&S®SMW-B1020 | 100 кГц – 20 ГГц |
| R&S®SMW-B1031 | 100 кГц – 31,8 ГГц |
| R&S®SMW-B1040, R&S®SMW-B1040N | 100 кГц – 40 ГГц |
| R&S®SMW-B1044, R&S®SMW-B1044N,
R&S®SMW-B1044O |
100 кГц – 44 ГГц |
| R&S®SMW-B1056, R&S®SMW-B1056N,
R&S®SMW-B1056O |
100 кГц – 56 ГГц |
| R&S®SMW-B1067, R&S®SMW-B1067N,
R&S®SMW-B1067O |
100 кГц – 67 ГГц |
Кроме того, в радиочастотном тракте B может быть установлена одна из следующих опций частоты:
| R&S®SMW-B2003 | 100 кГц – 3 ГГц |
| R&S®SMW-B2006 | 100 кГц – 6 ГГц |
| R&S®SMW-B2007 | 100 кГц – 7,5 ГГц |
| R&S®SMW-B2012 | 100 кГц – 12,75 ГГц |
| R&S®SMW-B2020 | 100 кГц – 20 ГГц |
| R&S®SMW-B2031 | 100 кГц – 31,8 ГГц |
| R&S®SMW-B2044, R&S®SMW-B2044N,
R&S®SMW-B2044O |
100 кГц – 44 ГГц |
Опции R&S®SMW-B1003, R&S®SMW-B2003, R&S®SMW-B1006, R&S®SMW-B2006, R&S®SMW-B1007, R&S®SMW-B2007, R&S®SMW-B1012 и R&S®SMW-B2012 включают электронный аттенюатор, тогда как R&S®SMW-B1020,
R&S®SMW-B2020, R&S®SMW-B1031, R&S®SMW-B2031, R&S®SMW-B1040, R&S®SMW-B1040N, R&S®SMW-B1044,
R&S®SMW-B2044, Опции R&S®SMW-B1044N, R&S®SMW-B1044O, R&S®SMW-B2044N, R&S®SMW-B2044O, R&S®SMW-B1056, R&S®SMW-B1056N, R&S®SMW-B1056O, R&S®SMW-B1067, R&S®SMW-B1067N и R&S®SMW-B1067O включают механический ступенчатый аттенюатор.
Возможные комбинации ВЧ-трактов см. в разделе «Варианты частот и комбинации ВЧ-трактов».
Маршрутизация сигналов и основные модули основной полосы пропускания
Необходимо установить одну из следующих опций:
| R&S®SMW-B13 | один тракт I/Q к ВЧ-секции |
| R&S®SMW-B13T | два тракта I/Q к ВЧ-секции |
| R&S®SMW-B13XT | широкополосный, два тракта I/Q к ВЧ-секции |
Если ВЧ-тракт B оснащен частотной опцией R&S®SMW-B20xx, необходимо установить опцию R&S®SMW-B13T или R&S®SMW-B13XT в качестве основного модуля модулирующего сигнала.
R&S®SMW-B13 и R&S®SMW-B13T не могут быть установлены в приборы, оснащенные частотными опциями R&S®SMW-B1044O, R&S®SMW-B2044O, R&S®SMW-B1056O или R&S®SMW-B1067O.
Обзор оборудования базовой полосы
Чтобы выбрать одну из двух секций модулирующего сигнала, просто выберите соответствующий основной модуль модулирующего сигнала.
Чтобы выбрать стандартную секцию модулирующего сигнала, выберите опцию R&S®SMW-B13 или R&S®SMW-B13T в качестве основного модуля модулирующего сигнала. Стандартная секция модулирующего сигнала обеспечивает полосу пропускания ВЧ-модуляции до 160 МГц и позволяет устанавливать дополнительные опции для замирания и MIMO.
Она предоставляет следующие дополнительные аппаратные опции:
| R&S®SMW-B10 | стандартный генератор основной полосы |
| R&S®SMW-B14 | симулятор замирания |
Чтобы выбрать широкополосную секцию модулирующего сигнала, выберите опцию R&S®SMW-B13XT в качестве основного модуля модулирующего сигнала. Широкополосная секция модулирующего сигнала обеспечивает полосу пропускания ВЧ-модуляции до 2 ГГц и позволяет устанавливать дополнительные опции для замирания и MIMO.
Она предоставляет следующие дополнительные аппаратные опции:
| R&S®SMW-B9 | Широкополосный генератор модулирующих сигналов |
| R&S®SMW-B9F | Широкополосный генератор модулирующих сигналов для ГНСС с высокой динамикой |
| R&S®SMW-B15 | Симулятор замирания и процессор сигналов |
