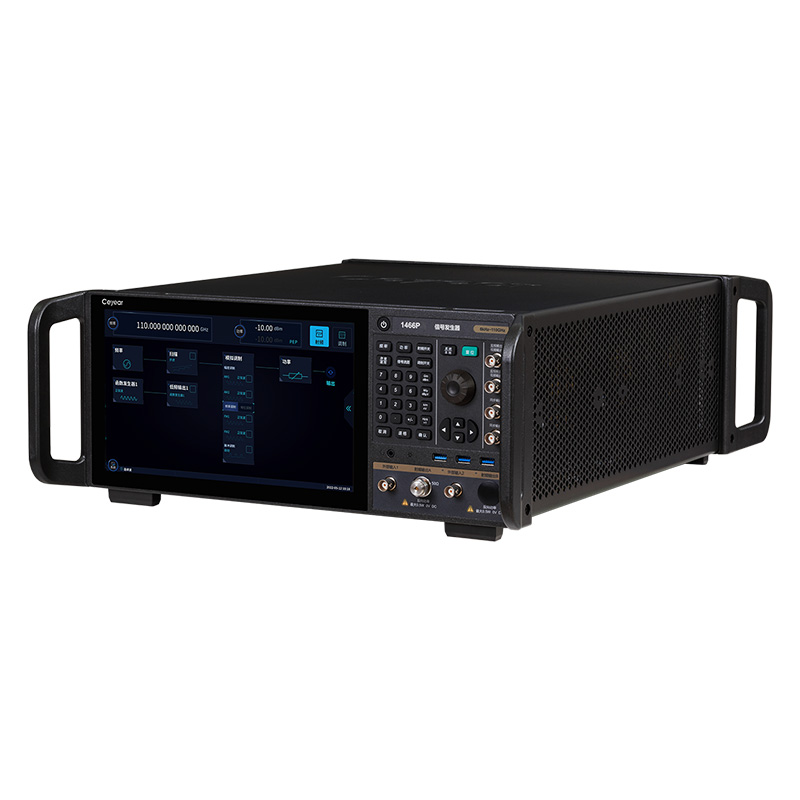

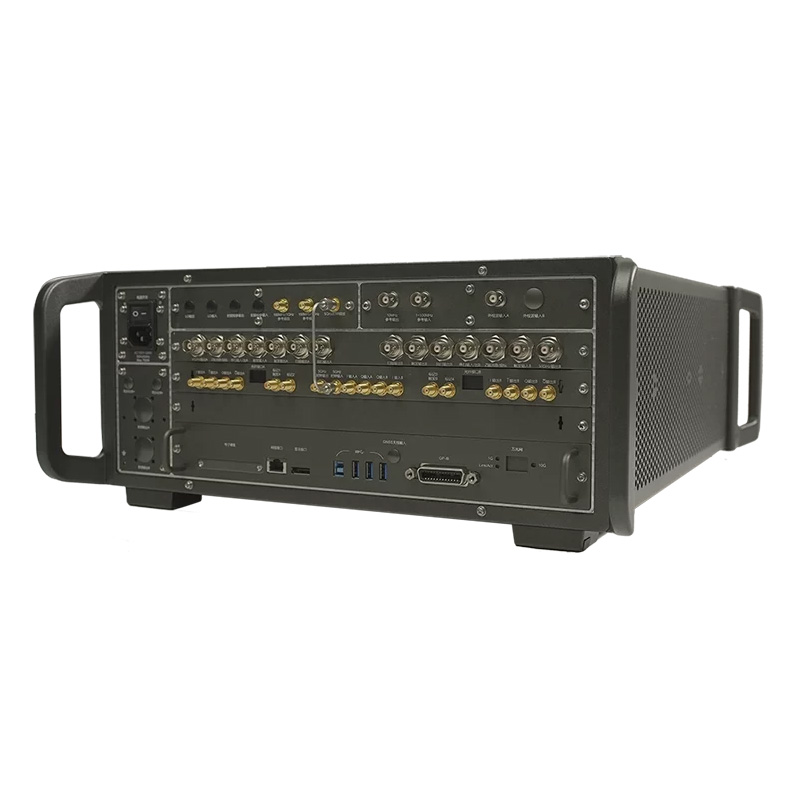

Генератор сигналов 1466s
Генератор сигналов серии 1466 — это универсальный испытательный прибор для передовых испытаний в микроволновом и миллиметровом диапазонах. Он обладает широким диапазоном частот, высокой чистотой спектра сигнала, высокой точностью и большим динамическим диапазоном выходной мощности.
Описание
маркер
Описание продукта
Генератор сигналов серии 1466 — это универсальный испытательный прибор для передовых испытаний в микроволновом и миллиметровом диапазонах. Он обладает широким диапазоном частот, высокой чистотой спектра сигнала, высокой точностью и большим динамическим диапазоном выходной мощности. Благодаря конструкции с двумя радиочастотными каналами, он может удовлетворить различные требования пользователей к испытаниям. Богатый набор встроенных функций, таких как аналоговое сканирование, аналоговая модуляция и импульсная модуляция, делает испытания более удобными. Усовершенствованное взаимодействие человека с компьютером, включая ряд новых функций, таких как большой сенсорный экран для управления взаимодействием, управление доступом через мобильный браузер, идентификация подключения к измерителям мощности разных производителей, многопользовательское развертывание, запись команд SCPI, настройка интерфейса управления и т. д., обеспечивает удобство использования.
Генераторы сигналов серии 1466 идеально подходят для высококачественного тестирования, от уровня компонентов до уровня систем, в передовых областях технологий, таких как связь и аэрокосмическая промышленность.
Основные характеристики
● Охват коаксиального кабеля 110 ГГц упрощает тестирование и повышает его точность
● Высокая чистота спектра
● Широкополосный и мощный выходной сигнал
● Высокая стабильность частоты и выходной мощности
● Удобное управление с помощью сенсорного экрана
● Полная сериализация частотного диапазона
● Высокоточная аналоговая развёртка
● Сверхвысокий динамический диапазон мощности
● Отличная аналоговая модуляция
● Высокопроизводительная импульсная модуляция
● Команды SCPI записываются одновременно, а скрипты генерируются одним щелчком мыши
● Множество интерфейсов управления и расширения функций
Cпецификация
| Диапазон частот | 1466C: от 6 кГц до 13 ГГц,
1465D: от 6 кГц до 20 ГГц, 1466E: от 6 кГц до 33 ГГц, 1466G: от 6 кГц до 45 ГГц, 1466H: от 6 кГц до 53 ГГц, 1466L: от 6 кГц до 67 ГГц, 1466N: от 6 кГц до 90 ГГц, 1466P: от 6 кГц до 110 ГГц |
| Разрешение по частоте | 0,001 Гц |
| Время переключения частоты | <15 мс (тип.) |
| Скорость старения по временной развертке | ±5×10-10/день(после непрерывного включения в течение 30 дней) (тип.) |
| Опорный выход | • Частота: 10 МГц
• Мощность: >+4 дБм, на 50 Ом |
| Опорный вход | • Частота: 1–100 МГц, шаг 1 Гц
• Мощность: от -5 дБм до +10 дБм, сопротивление 50 Ом |
| Режим развертки | Шаговая развертка, развертка по списку и пилообразная развертка (аналоговая) (опция S15), силовая развертка (опция S16) |
| Высокоточная аналоговая развёртка (опция S15) | Максимальная скорость развертки:
4 ГГц < f: 400 МГц/мс Точность развертки: ±0,05% ширины развертки (для 100 мс, в пределах максимальной ширины 100 мс, как указано) |
| Минимальная выходная мощность | Стандарт:
• 1466C/D/E/G: -10 дБм (-20 дБм настраивается) • 1466H/L: -10 дБм (-20 дБм настраивается) • 1466N/P: -10 дБм (-20 дБм настраивается) |
| Разрешение по мощности | 0,01 дБ |
| Температурная стабильность мощности | 0,02 дБ/ºC (типичное значение) |
| КСВН: | • 100 кГц ≤ f ≤ 20 ГГц: <1,6
• 20 ГГц < f ≤ 40 ГГц: <1,8 • 40 ГГц < f ≤ 67 ГГц: <2,0 • 67 ГГц < f ≤ 85 ГГц: <2,5 • 85 ГГц < f ≤ 110 ГГц: <3,0 |
| Гармоническая волна (стандартная) | • 100 кГц ≤ f ≤ 3 ГГц: < -30 дБн
• 3 ГГц < f ≤ 67 ГГц: < -55 дБн • 67 ГГц < f ≤ 110 ГГц: < -40 дБн (при +10 дБм или максимальной указанной выходной мощности, в зависимости от того, что меньше) |
| Субгармоническая волна (стандартная) | • 6 кГц ≤ f ≤ 3 ГГц: < -80 дБн
• 20 ГГц < f ≤ 40 ГГц: < -60 дБн • 40 ГГц < f ≤ 110 ГГц: < -50 дБн (при +10 дБм или максимальной указанной выходной мощности, в зависимости от того, что меньше) |
| Негармоническая волна (опция H04-1, сверхнизкий фазовый шум) | • 6 кГц ≤ f ≤ 250 МГц: < -58 дБн
• 250 МГц < f ≤ 4 ГГц: < -70 дБн • 4 ГГц < f ≤ 10 ГГц: < -70 дБн • 10 ГГц < f ≤ 20 ГГц: < -64 дБн • 20 ГГц < f ≤ 40 ГГц: < -58 дБн • 40 ГГц < f ≤ 67 ГГц: < -52 дБн • 67 ГГц < f ≤ 110 ГГц: < -48 дБн (при 0 дБм, за пределами смещения 3 кГц) |
| Негармоническая волна (опция H04-2 со сверхнизким фазовым шумом) | • 6 кГц ≤ f ≤ 250 МГц: < -68 дБн
• 250 МГц < f ≤ 4 ГГц: < -80 дБн • 4 ГГц < f ≤ 10 ГГц: < -80 дБн • 10 ГГц < f ≤ 20 ГГц: < -74 дБн • 20 ГГц < f ≤ 40 ГГц: < -68 дБн • 40 ГГц < f ≤ 67 ГГц: < -62 дБн • 67 ГГц < f ≤ 110 ГГц: < -58 дБн (При 0 дБм, после смещения 3 кГц) |
| Выходной ВЧ-порт | • 1466C/D: 3,5 мм (штекер), сопротивление 50 Ом
• 146E/G: 2,4 мм (штекер), сопротивление 50 Ом • 1466H/L: 1,85 мм (штекер), сопротивление 50 Ом • 1466N/P: 1,0 мм (штекер), сопротивление 50 Ом |
| Потребляемая мощность | < 600W |
| Размеры (макс.) | • 426 (Ш) × 177 (В) × 500 (Г) мм (без ручки)
• 475 (Ш) × 193 (В) × 610 (Г) мм (с ручкой) |
| Вес | < 35 кг (вес зависит от модели и конфигурации опций) |
| Блок питания | 100–120 В переменного тока, 50–60 Гц; или 200–240 В переменного тока, 50–60 Гц (с автоматической адаптацией) |
Основная машина
| Опция: | Наименование: | Описание: |
| 1466C | Генератор сигналов | 6 кГц – 13 ГГц |
| 1466D | Генератор сигналов | 6 кГц – 20 ГГц |
| 1466E | Генератор сигналов | 6 кГц – 33 ГГц |
| 1466G | Генератор сигналов | 6 кГц – 45 ГГц |
| 1466H | Генератор сигналов | 6 кГц – 53 ГГц |
| 1466L | Генератор сигналов | 6 кГц – 67 ГГц |
| 1466N | Генератор сигналов | 6 кГц – 90 ГГц |
| 1466P | Генератор сигналов | 6 кГц – 110 ГГц |
Опции:
| Опция: | Наименование: | Описание: |
| 1466-H01-130 | Программируемый ступенчатый аттенюатор 130 дБ | Расширение динамического диапазона выходной мощности для модели 1466C/D/F |
| 1466-H01-120 | Программируемый ступенчатый аттенюатор 90 дБ | Расширение динамического диапазона выходной мощности для модели 1466H/L |
| 1466-H01-90 | Программируемый ступенчатый аттенюатор 90 дБ | Расширение динамического диапазона выходной мощности |
| 1466-H01-50 | Программируемый ступенчатый аттенюатор 50 дБ | Расширение динамического диапазона выходной мощности для модели 1466N/P |
| 1466-H01-B130 | Программируемый ступенчатый аттенюатор канала B 130 дБ | Для расширения динамического диапазона выходной мощности канала B для 1466C/D-V требуется опция 1466-H11-B13/B20/BV13/BV20 |
| 1466-H04-1 | Низкий фазовый шум | Улучшенные характеристики фазового шума, 10 ГГц/10 кГц: -120 дБн/Гц. Для опций 1466-H04-1 и 1466-H04-2 необходимо выбрать одну из них. |
| 1466-H04-2 | Сверхнизкий фазовый шум | Улучшенные характеристики фазового шума, 10 ГГц/10 кГц: -128 дБн/Гц. Для опций 1466-H04-1 и 1466-H04-2 необходимо выбрать одну из них. |
| 1466-H04-B1 | Сверхнизкий фазовый шум канала B | Улучшенные характеристики фазового шума канала B, 10 ГГц при 10 кГц: -120 дБн/Гц. Относительно опций 1466-H11-B13/B20/BV13/BV20. Необходимо выбрать одну из опций: 1466-H04-B1, 1466-H04-B2. |
| 1466-H04-B2 | Сверхнизкий фазовый шум канала B | Улучшенные характеристики фазового шума канала B, 10 ГГц при 10 кГц: -128 дБн/Гц. Что касается опций 1466-H11-B13/B20/BV13/BV20, 1466-H04-2. 1466-H04-B1, 1466-H04-B2, необходимо выбрать любую из них. |
| 1466-H05-13 | Высокая выходная мощность 13 ГГц | Увеличить максимальную выходную мощность для 1466C/C-V |
| 1466-H05-20 | Высокая выходная мощность канала B 20 ГГц | Увеличить максимальную выходную мощность для 1466D/D-V |
| 1466-H05-33 | 33 ГГц, канал B, высокая выходная мощность | Увеличение выходной мощности для 1466E/E-V |
| 1466-H05-45 | 45 ГГц, канал B, высокая выходная мощность | Увеличить выходную мощность для 1466G/G-V |
| 1466-H05-53 | 53 ГГц, канал B, высокая выходная мощность | Увеличить выходную мощность для 1466H/H-V |
| 1466-H05-67 | 67 ГГц, канал B, высокая выходная мощность | Увеличить выходную мощность для 1466L/L-V |
| 1466-H05-90 | 90 ГГц, канал B, высокая выходная мощность | Увеличить выходную мощность для 1466N |
| 1466-H05-110 | 110 ГГц, канал B, высокая выходная мощность | Увеличить выходную мощность для 1466P |
| 1466-H05-B13 | 13 ГГц, канал B, высокая выходная мощность | Чтобы увеличить мощность выходного канала B для 1466C/C-V, необходимо настроить опцию 1466-H11-B13/BV13. |
| 1466-H05-B20 | 20 ГГц, канал B, высокая выходная мощность | Чтобы увеличить мощность выходного канала B для 1466D/D-V, необходимо настроить опцию 1466-H11-B20/BV20. |
| 1466-H11-B13 | Канал B 13 ГГц | Добавлен канал B, выход векторного сигнала 6 кГц - 13 ГГц для 1466C/D |
| 1466-H11-B20 | Канал B 20 ГГц | Добавлен канал B, выход векторного сигнала 6 кГц - 20 ГГц для 1466D |
| 1466-H94 | Комплект для монтажа в стойку | Комплект для монтажа в стойку |
| 1466-H99 | Транспортный кейс из алюминиевого сплава | Высокопрочный портативный транспортный кейс из алюминиевого сплава с ручкой для переноски и всенаправленным колесом, удобный для транспортировки. |
| 1466-H100 | Руководство пользователя (бумажная версия) | Подробное руководство пользователя в печатном виде предоставляется. |
| 1466-S11 | Аналоговая модуляция | Добавлена функция аналоговой модуляции, включая AM, FM и ΦM. |
| 1466-S12 | Импульсная модуляция | Добавлена функция импульсной модуляции, минимальная длительность импульса 100 нс. |
| 1466-S13 | Узкоимпульсная модуляция | Добавлена функция импульсной модуляции, минимальная длительность импульса 20 нс. |
| 1466-S14 | Выход НЧ/генератор функциональных сигналов | Добавлен низкочастотный выход и генерация сигнала функциональной формы. |
| 1466-S15 | Пилообразная (аналоговая) развёртка | Добавлена функция аналоговой развёртки (пилообразная развёртка). |
| 1466-S16 | Развёртка по мощности | Добавлена функция развёртки мощности. |
