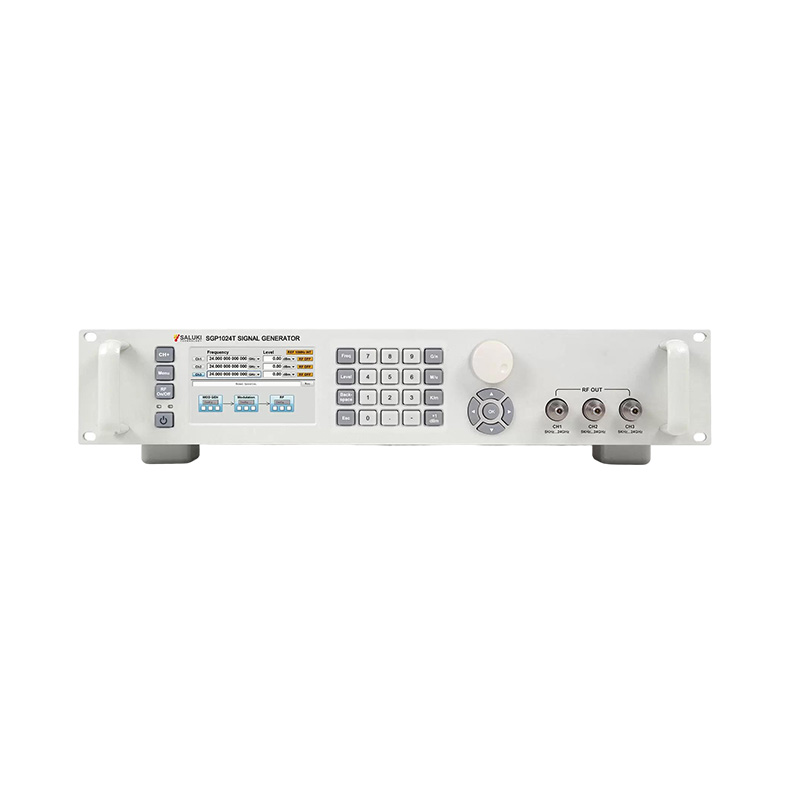

Генератор сигналов SGPseries
Генератор СВЧ-сигналов серии Saluki SGP со сверхнизким фазовым шумом – это сверхмощный источник СВЧ-сигналов со сверхнизким фазовым шумом.
Описание
маркер
Описание продукта
Генератор СВЧ-сигналов серии Saluki SGP со сверхнизким фазовым шумом – это сверхмощный источник СВЧ-сигналов со сверхнизким фазовым шумом. Диапазон рабочих частот генератора составляет от 5 кГц до 3, 6, 12, 24, 40, 45 и 67 ГГц, а разрешение по частоте – до 0,001 Гц. Генератор поддерживает функцию узкополосной импульсной модуляции, минимальная длительность импульса составляет 50 нс. Этот генератор обладает ведущими в отрасли показателями сверхнизкого фазового шума: <-132 дБн/Гц (при 10 ГГц, смещение 10 кГц, типичное значение). Он подходит для приложений, требующих исключительно чистых радиочастотных сигналов, и отлично подходит для задач тестирования полупроводников, радиолокационных, квантовых и спутниковых устройств, беспроводной связи и других областей, где требуются сложные задачи тестирования компонентов, модулей и систем. Генератор обеспечивает многоканальный когерентный выходной сигнал. Частота и мощность каждого канала могут регулироваться независимо или объединяться. Он также поддерживает двухтональный выходной сигнал, что отвечает потребностям различных пользователей и упрощает тестирование.
Источники СВЧ-сигналов серии SGP со сверхнизким фазовым шумом демонстрируют превосходные характеристики в приложениях, требующих превосходных фазовых шумов, высокой динамической и стабильной выходной мощности, а также многоканальной синхронизации. Это малошумящий источник чистого СВЧ-сигнала, который можно использовать в качестве кварцевого генератора.
Применение: тестирование АЦП, ЦАП/замена гетеродина/тестирование приёмников/тестирование ATE/тестирование базовой станции/калибровка измерений
Основные характеристики
● Сверхнизкий фазовый шум: <-132 дБн/Гц (при 10 ГГц, отстройка 10 кГц, типичное значение)
● Максимальная выходная мощность: ≥+18 дБм (при 20 ГГц, типичное значение)
● Абсолютная погрешность уровня: ±0,5 дБ (при -20 дБм ~ +20 дБм)
● Подавление гармоник: <-60 дБн (при 100 МГц ~ 2 ГГц)
● Подавление негармонических составляющих: <-80 дБн (при 10 ГГц)
● Функция узкополосной импульсной модуляции, минимальная длительность импульса: 50 нс
● Многоканальный когерентный выход
● Двухтональный сигнал Выход
● Высокая степень интеграции и компактность
● Совместимость с кодом, простота эксплуатации
Cпецификация
| Диапазон частот |
|
|||||||||||||||||||
| Изоляция между каналами | ＞80 дБ | |||||||||||||||||||
| Разрешение по частоте | 0,001 Гц | |||||||||||||||||||
| Скорость старения по временной развертке | Через 30 дней <±0,1 ppb/день (номинальное значение) | |||||||||||||||||||
| Фазовый шум | <±1 ppm/год (номинальное значение) | |||||||||||||||||||
| Гармоники (опция S1134P-LFB002) | • 1 МГц ≤ f < 10 МГц: <-60 дБн
• 10 МГц ≤ f < 200 МГц: <-75 дБн • 200 МГц ≤ f < 1 ГГц: <-75 дБн • 1 ГГц ≤ f < 20 ГГц: <-60 дБн • 20 ГГц ≤ f < 40 ГГц: <-55 дБн (Выходная мощность: +10 дБм) |
|||||||||||||||||||
| Негармонические составляющие | • 5 кГц ≤ f ≤ 10 МГц: <-65 дБн
• 10 МГц < f ≤ 250 МГц: <-85 дБн • 250 МГц < f ≤ 6 ГГц: <-85 дБн • 6 ГГц < f ≤ 12 ГГц: <-81 дБн • 12 ГГц < f ≤ 24 ГГц: <-75 дБн • 24 ГГц < f ≤ 40 ГГц: <-70 дБн • 40 ГГц < f ≤ 67 ГГц: <-65 дБн (Выходная мощность: 0 дБм, смещение 3 кГц) |
|||||||||||||||||||
| Эталонная | • Стабильность внутренней опорной частоты: ±2e-8 от 0°C до +50°C
• Входная мощность внешнего опорного сигнала: +5±3 дБм • Выходная мощность внутреннего опорного сигнала: +10±3 дБм, нагрузка 50 Ом |
|||||||||||||||||||
| Выходная мощность | Максимальная выходная мощность:
• 10 МГц – 20 ГГц: ≥+15 дБм • 20 ГГц – 40 ГГц: ≥+13 дБм • 40 ГГц – 50 ГГц: ≥+10 дБм • 50 ГГц – 67 ГГц: ≥+7 дБм Минимальная выходная мощность: • -120 дБм/-90 дБм |
|||||||||||||||||||
| SWR | • ≤2 ГГц: <1,40:1
• 2 ГГц–24 ГГц: <1,50:1 • 24 ГГц–40 ГГц: <1,60:1 • 40 ГГц–67 ГГц: <2,0:1 |
|||||||||||||||||||
| Размеры | 2U: 88 мм (В) * 320 мм (Ш) * 400 мм (Г)
2U: 88 мм (В) * 483 мм (Ш) * 559 мм (Г) (каждый канал из двух или трёх каналов работает на частоте ниже 24 ГГц) 3U: 134 мм (В) * 483 мм (Ш) * 559 мм (Г) (три канала, выходная частота выше 24 ГГц) |
|||||||||||||||||||
| Вес | Одноканальный: ≤10 кг
Двухканальный: ≤16 кг Трёхканальный: ≤20 кг |
|||||||||||||||||||
| Порт управления программой |
|
|||||||||||||||||||
| Input and Output |
|
Модель
| Module No. | Item | Description |
| SGP1003A | Одноканальный | 10 МГц – 3 ГГц |
| SGP1006A | Одноканальный | 10 МГц – 6 ГГц |
| SGP1012A | Одноканальный | 10 МГц – 12 ГГц |
| SGP1024A | Одноканальный | 10 МГц – 24 ГГц |
| SGP1040A | Одноканальный | 10 МГц – 40 ГГц |
| SGP1045A | Одноканальный | 10 МГц – 45 ГГц |
| SGP1067A | Одноканальный | 10 МГц – 67 ГГц |
| SGPXXXXM | Многоканальный | Поддерживает несколько каналов (от 10 МГц до 3 ГГц, 6 ГГц, 12 ГГц, 24 ГГц, 40 ГГц, 45 ГГц, 67 ГГц, каждый канал можно комбинировать по желанию). XXXX: представляет требуемую частоту каждого канала (свяжитесь с нами для настройки) |
Опции:
| Опция: | Наименование: | Описание: |
| SLF1 | Низкочастотный выход | Низкочастотный выход 5 кГц–10 МГц |
| SLF2 | Низкочастотный выход | Низкочастотный выход 1 МГц–10 МГц |
| SLN002 | Опция со сверхнизким фазовым шумом на низких частотах | Добавьте эту опцию, минимальная мощность составит -110 дБм |
| SHP002 | Опция с высокой выходной мощностью | / |
| SLFB002 | Опция подавления усиления гармоник | / |
| SP001 | Опция импульсной модуляции | Нельзя использовать с SLN002 |
