Измерители мощности S2438
В конструкции использованы новые технологии, такие как технология широкополосного диодного детектирования, технология цифровой обработки сигналов и технология многомерной компенсации калибровки, что обеспечивает прибору широкую полосу частот, большой динамический диапазон мощности, высокую точность, быстрое измерение и анализ, сериализацию датчиков и простоту использования.
Описание
маркер
Описание продукта
Измеритель СВЧ-мощности серии S2438 состоит из ряда измерителей СВЧ-мощности и ряда датчиков СВЧ-мощности. В конструкции использованы новые технологии, такие как технология широкополосного диодного детектирования, технология цифровой обработки сигналов и технология многомерной компенсации калибровки, что обеспечивает прибору широкую полосу частот, большой динамический диапазон мощности, высокую точность, быстрое измерение и анализ, сериализацию датчиков и простоту использования. Всё это используется для измерения средней мощности, пиковой мощности и мощности огибающей импульса СВЧ-сигналов. Это важный измерительный прибор для исследований, производства, приёмки и обслуживания радиолокационных систем, систем радиоэлектронного противодействия и связи.
Измеритель СВЧ-мощности серии S2438 является хорошей заменой Keysight N1911A / N1912A / N1913A / N1914A.
Основные характеристики
● Широкий диапазон частот от 9 кГц до 500 ГГц, одно- или двухканальный режим
● Различные варианты датчиков: датчики мощности непрерывного излучения, датчики пиковой мощности, датчики мощности миллиметрового диапазона
● Более десяти видов функций анализа амплитуды и параметров микроволновых сигналов импульсной модуляции миллиметрового диапазона
● Серия датчиков пиковой мощности использует технологию внутренней калибровки, которая позволяет проводить калибровку без отсоединения от тестируемого устройства и калибровку нуля без отключения входного сигнала
● Гибкая и открытая настройка списка смещений частоты, согласованная с мощным аттенюатором или мощным направленным ответвителем для точного измерения мощности сигнала
● 4,3-цветный ЖК-дисплей, графический интерфейс на китайском и английском языках, удобный для пользователя

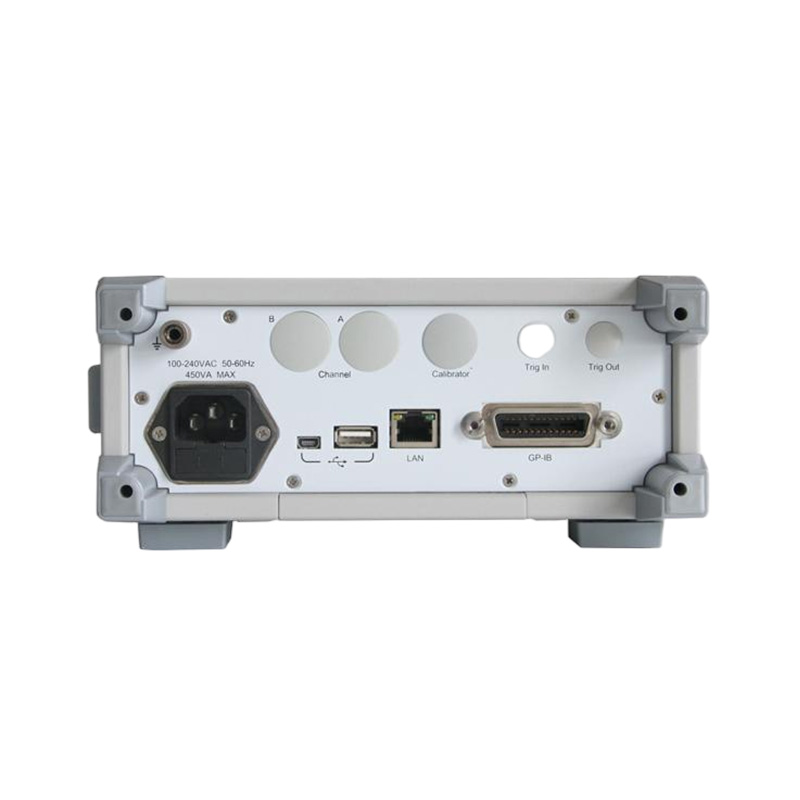

● Простая в сборке испытательная система с программным управлением через GPIB, LAN и USB
Спецификация
| Канал | S2438PA/CA: одноканальный, S2438PB/CB: двухканальный |
| Диапазон частот | 9 кГц – 500 ГГц |
| Диапазон мощности импульса | -40 дБм до +20 дБм (S2438PA/PB) |
| Диапазон мощности непрерывного сигнала | -70 дБм до +50 дБм |
| Разрешение | Логарифмическая: 0,001 дБ, линейная: 10-4 |
| Диапазон смещения | ± 100,00 дБ |
| Время нарастания импульса | ≤ 13 нс (S2438PA/PB) |
| Полоса пропускания видеосигнала | ≥ 30 МГц (S2438PA/PB) |
| Частота повторения импульсов | Максимум 10 МГц (S2438PA/PB) |
| Длительность импульса | Минимум 50 нс (S2438PA/PB) |
| Временная развертка | 2 нс/дел до 3600 с/дел (S2438PA/PB) |
| Диапазон внутреннего уровня запуска | -20 дБм до +20 дБм (S2438PA/PB) |
| Частота источника калибровки | 50 МГц ± 1 МГц |
| Мощность источника калибровки | 1,000 мВт (1±1,0%) |
| Выходной порт | Тип N (гнездо) |
| Погрешность | ± 0,04 дБ |
| Дисплей | 4,3-дюймовый цветной ЖК-экран |
| Мощность | 100–240 В переменного тока, 50–60 Гц |
| Потребление | 50 Вт |
| Размеры | 220 (Ш) × 100 (В) × 350 (Г) мм |
| Вес | 5 кг |
Основная машина
| Опция: | Наименование: | Описание: |
| S2438PA | Измеритель мощности СВЧ | 500 ГГц, 1 канал, измерение пульсовой волны |
| S2438PB | Измеритель мощности СВЧ | 500 ГГц, 2 канала, измерение пульсовой волны |
| S2438CA | Измеритель мощности СВЧ | 500 ГГц, 1 канал, измерение непрерывной волны |
| S2438CB | Измеритель мощности СВЧ | 500 ГГц, 2 канала, измерение непрерывной волны |
Опции:
| Опция: | Наименование: | Описание: |
| S2438-001 | Датчик мощности непрерывного сигнала S71710A | Диапазон частот: 9 кГц - 12 ГГц |
| S2438-002 | Датчик мощности непрерывного сигнала S71710D | Диапазон частот: 10 МГц - 18 ГГц |
| S2438-003 | Датчик мощности непрерывного сигнала S71710E | Диапазон частот: 50 МГц - 26,5 ГГц |
| S2438-004 | Датчик мощности непрерывного сигнала S71710F | Диапазон частот: 50 МГц - 40 ГГц |
| S2438-005 | Датчик мощности непрерывного сигнала S71710L | Диапазон частот: 50 МГц - 67 ГГц |
| S2438-006 | Датчик пиковой мощности сигнала S81702D | Диапазон частот: 50 МГц - 18 ГГц |
| S2438-007 | Датчик пиковой мощности сигнала S81702E | Диапазон частот: 500 МГц - 26,5 ГГц |
| S2438-008 | Датчик пиковой мощности сигнала S81702F | Диапазон частот: 500 МГц - 40 ГГц |
| S2438-009 | Датчик пиковой мощности сигнала S81702L | Диапазон частот: 500 МГц - 67 ГГц |
| S2438-010 | Датчик пиковой мощности сигнала S81703D | Диапазон частот: 50 МГц - 18 ГГц |
| S2438-011 | Датчик пиковой мощности сигнала S81703E | Диапазон частот: 500 МГц - 26,5 ГГц |
| S2438-012 | Датчик пиковой мощности сигнала S81703F | Диапазон частот: 500 МГц - 40 ГГц |
| S2438-013 | Датчик пиковой мощности сигнала S81703L | Диапазон частот: 500 МГц - 67 ГГц |
| S2438-030 | Датчик мощности миллиметрового диапазона S71716 | Диапазон частот: 50 ГГц - 75 ГГц |
| S2438-031 | Датчик мощности миллиметрового диапазона S71717 | Диапазон частот: 75 ГГц - 110 ГГц |
| S2438-032 | Датчик мощности миллиметрового диапазона S71718 | Диапазон частот: 110 ГГц - 170 ГГц |
| S2438-033 | Датчик мощности миллиметрового диапазона S87106A | Диапазон частот: 170–220 ГГц |
| S2438-034 | Датчик мощности миллиметрового диапазона S87106B | Диапазон частот: 220–325 ГГц |
| S2438-035 | Датчик мощности миллиметрового диапазона S87108B | Диапазон частот: 325–500 ГГц |
| S2438-021 | 2U-213 Комплект для установки | / |
| S2438-022 | Выход на заднюю панель | / |
| S2438-024 | Кабель для подключения зонда | Длина: 1,5 м |
связаться с нами
Сопутствующие популярные продукты

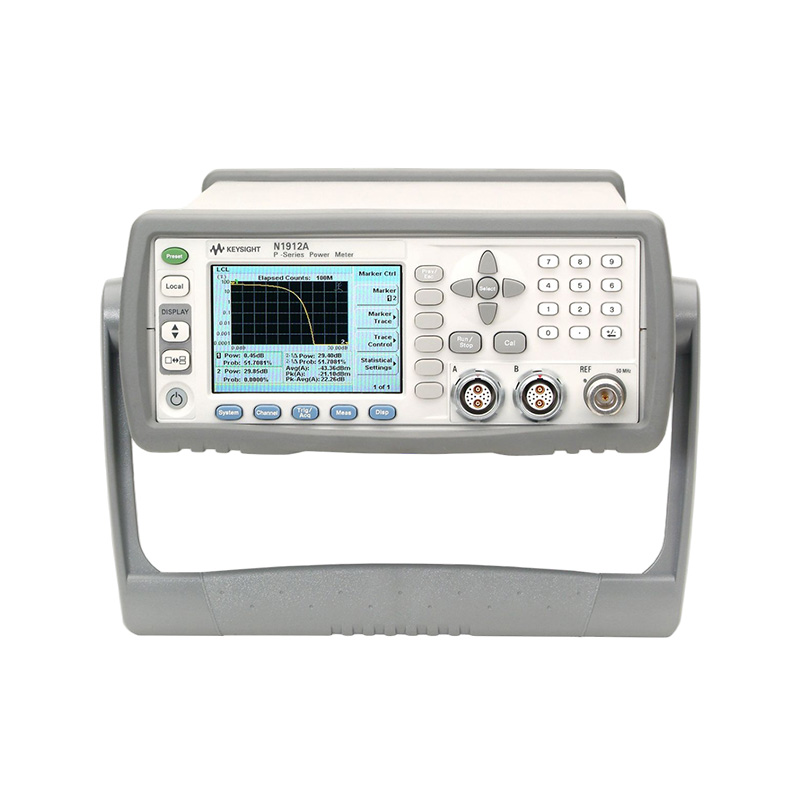

Измерители мощности N1912A
