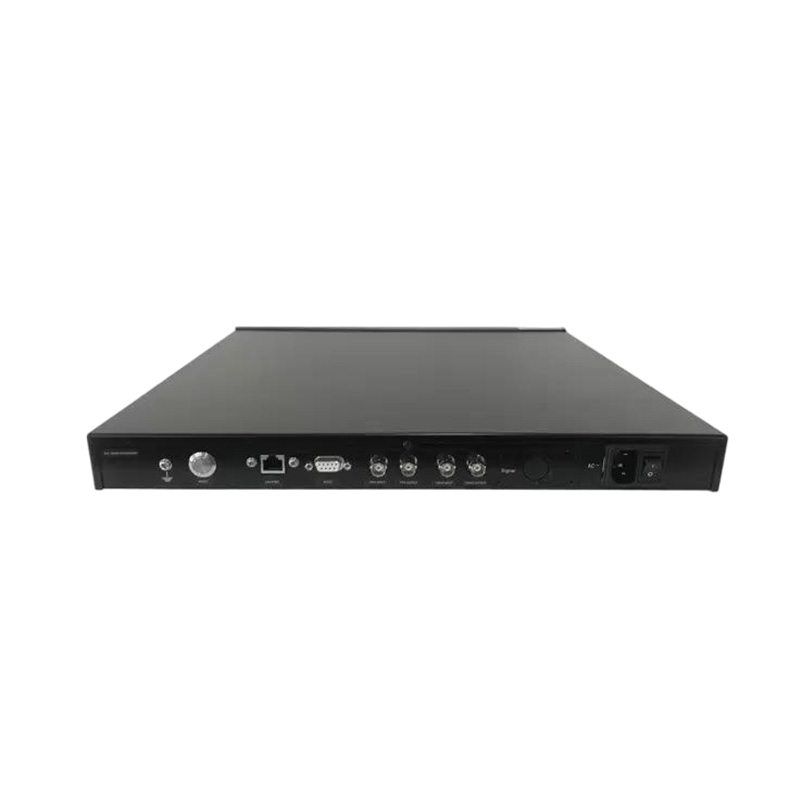

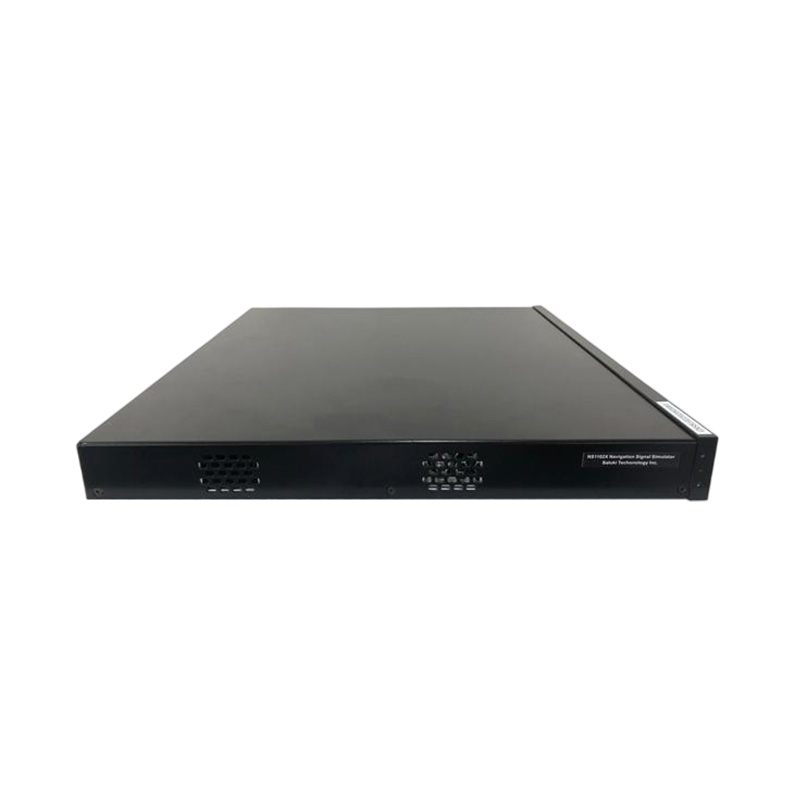

Имитатор навигационных сигналов NS1102X
Он может использоваться в самых разных областях, таких как аэрокосмическая промышленность, беспилотные летательные аппараты, автономные транспортные средства, геодезическое оборудование и тестирование готовой продукции.
Описание
маркер
Описание продукта
Имитатор навигационных сигналов серии NS1102X — это экономичное решение для тестирования производителей спутниковых навигационных терминалов. Он поддерживает аналоговый вывод спутниковых навигационных сигналов созвездий BDS (36 РНСС), GPS (32), ГЛОНАСС (24), Galileo (24) и их смешанных созвездий.
Серия NS1102X имеет две стандартные конфигурации L1 и L2, каждая из которых может работать с пятью частотами, что в значительной степени удовлетворяет вашим требованиям. Он может использоваться в самых разных областях, таких как аэрокосмическая промышленность, беспилотные летательные аппараты, автономные транспортные средства, геодезическое оборудование и тестирование готовой продукции.
Основные характеристики
● Поддержка BDS, GPS, ГЛОНАСС, Gallileo
● 12 каналов на частоту
● До 5 навигационных сигналов в системе
● Поддержка внешнего интерфейса для тестирования и использования
● Один стандартный выходной порт, два опциональных выходных порта
● Возможность создания системы обнаружения навигационного терминала
● Подходит для тестирования автомобилей, мобильных телефонов и цифровых устройств (с навигацией)
Имитатор навигационных сигналов Saluki NS1102X поддерживает до 12 каналов сигнала и обладает множеством преимуществ, таких как компактный размер, малый вес, удобство переноски, широкий набор функций и т. д.
● Поддержка нескольких созвездий: поддержка BDS, GPS, ГЛОНАСС, Gallileo
● Многочастотность: пять частотных диапазонов в одном компактном корпусе
● Радиочастотные сигналы: диапазон мощности от -150 дБм до -60 дБм
● Сценарная модель: построение системы обнаружения навигационных терминалов
● Сигналы искажений: помехи, глушение и многолучевое распространение
● Перспективность: поддержка запуска будущих созвездий
● Многофункциональность: моделирование созвездий, моделирование траектории, моделирование условий окружающей среды
Информация для заказа
Имитатор навигационных сигналов Saluki NS1102X подходит для тестирования и разработки широкого спектра продуктов для широкого спектра применений.
NS1102X доступен в двух базовых конфигурациях на выбор.
● L1: GPS-L1, BDS-B1I, BDS-B1C, ГЛОНАСС-L1, Galileo-E1
● L2: GPS-L2, BDS-B2I, ГЛОНАСС-L2, Galileo-E5a, Galileo-E5b
Также возможна настройка других частотных точек созвездий GPS/BDS/ГЛОНАСС/Galileo.
Спецификация
| Выходная частота | • BeiDou: B1l: 1561,098 МГц, B2l: 1207,14 МГц
• GPS: L1: 1575,42 МГц, L2: 1227,60 МГц • ГЛОНАСС: L1: 1602,00 МГц, L2: 1246,00 МГц • Galileo: E1: 1575,42 МГц, E5a: 1176,45 МГц, E5b: 1207,14 МГц |
| Система модуляции | Режим: BPSK |
| Масштаб сигнала | Количество каналов: до 12 на частоту |
| Качество сигнала | • Паразитные составляющие (макс.): -40 дБн
• Гармоники (макс.): -35 дБн |
| Фазовый шум | • -75 дБн/Гц при 100 Гц
• -80 дБн/Гц при 1 кГц • -85 дБн/Гц при 10 кГц • -90 дБн/Гц при 100 кГц |
| Управление мощностью сигнала | • Разрешение: более 1 дБ
• Абсолютная точность: более 1 дБ • Диапазон мощности: от -150 дБм до -60 дБм |
| Внешний интерфейс | Выход ВЧ: один порт Type-N (опционально для двух портов) |
| Источник питания | Питание переменного тока: 220 В ± 20 В, 200 Вт |
| Размеры | 518,4 (Ш) × 44 (В) × 482,6 (Г) мм |
ОПЦИИ:
| Опция: | Наименование: | Описание: |
| NS1102X-01 | Симулятор навигационного сигнала | L1: GPS-L1, BDS-B1I, BDS-B1C, ГЛОНАСС-L1, Galileo-E1, 1 выходной порт |
| NS1102X-02 | Симулятор навигационного сигнала | L2: GPS-L2, BDS-B2I, ГЛОНАСС-L2, Galileo-E5a, Galileo-E5b, 1 выходной порт |
| NS1102X-03 | Ещё одна частота | L1+L2: GPS-L1/L2, BDS-B1I/B2I, BDS-B1C, ГЛОНАСС-L1/L2, Galileo-E1, Galileo-E5a, Galileo-E5b, 1 выходной порт |
| NS1102X-04 | L1 + ещё один выходной порт | GPS-L1, BDS-B1I, BDS-B1C, ГЛОНАСС-L1, Galileo-E1, 2 выходных порта |
| NS1102X-04 | L2 + ещё один выходной порт | GPS-L2, BDS-B2I, ГЛОНАСС-L2, Galileo-E5a, Galileo-E5b, 2 выходных порта |
