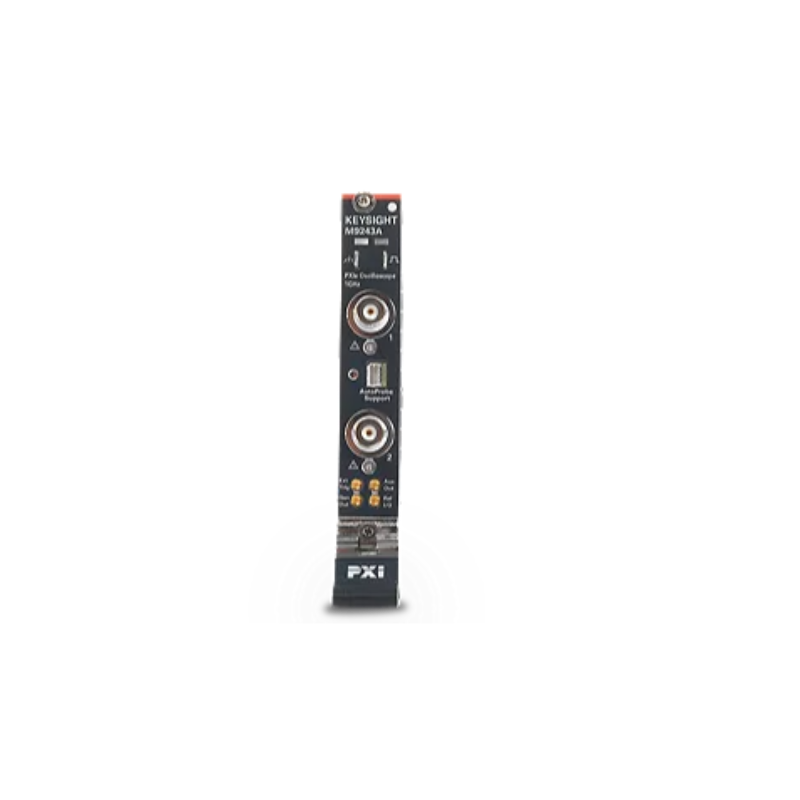

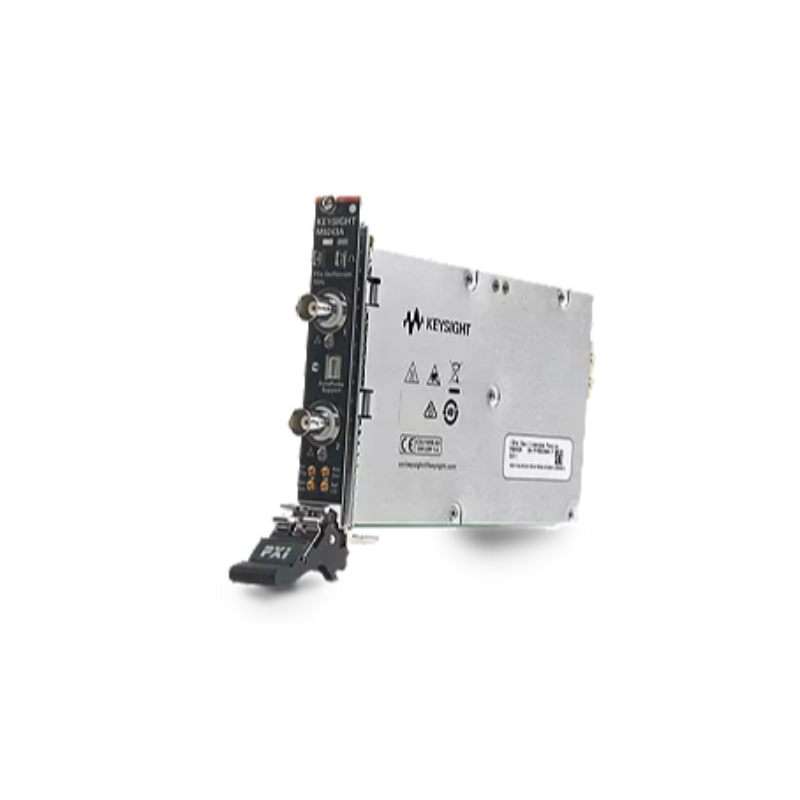

Модульные осциллографы M9241A InfiniiVision PXIe
Серия Keysight InfiniiVision M924XA выводит модульные осциллографы на новый уровень. Они обеспечивают максимальную детализацию сигнала при максимальной защите инвестиций и созданы на основе технологий, основанных на многолетнем опыте Keysight в создании высокопроизводительных осциллографов.
Описание
маркер
Основные характеристики
- Пропускная способность: 200 МГц – 1 ГГц
- Максимальный объём памяти: 4 Мбит/с
- Максимальная частота дискретизации: 5 Гвыб/с
- Модульность: Да
- Скорость обновления формы сигнала: 1 000 000 осциллограмм/
Основные моменты
Мощь настольного осциллографа в модульном корпусе
Серия Keysight InfiniiVision M924XA задает новые стандарты модульных осциллографов. Она обеспечивает максимальную детализацию сигнала при максимальной защите инвестиций и создана на основе технологий, основанных на многолетнем опыте Keysight в создании высокопроизводительных осциллографов.
- Полоса пропускания 200 МГц, 500 МГц и 1 ГГц
- 2 аналоговых канала и частота дискретизации 5 Гвыб/с
- Более подробная информация о сигнале благодаря частоте обновления 1 000 000 осциллограмм/с
- Расширенный запуск позволяет захватывать и анализировать сложные сигналы
- Анализ последовательных протоколов и запуск для большинства распространенных протоколов
Объедините несколько приборов в одном
- Осциллограф
- 3-разрядный цифровой вольтметр (DVM)
- 8-разрядный счётчик для измерений с помощью встроенного сумматора/частотомера
- Анализатор протоколов I²C, UART, CAN, LIN, CXPI и других
- Анализ спектра с аппаратным ускорением БПФ
- Генератор сигналов произвольной формы 20 МГц
Технические характеристики
Keysight выводит модульный анализ на совершенно новый уровень. Это не просто дигитайзер с программной передней панелью (SFP) для осциллографа. Модульные осциллографы InfiniiVision PXIe используют технологию настольных осциллографов Keysight InfiniiVision и интегрируют её в формат PXI.
- M9241A Модульный осциллограф PXIe — полоса пропускания 200 МГц
- M9242A Модульный осциллограф PXIe — полоса пропускания 500 МГц
- M9243A Модульный осциллограф PXIe — полоса пропускания 1 ГГц
Мощь настольного осциллографа в модульном корпусе
Серия InfiniiVision M924XA задает новый стандарт модульных осциллографов. Она обеспечивает максимальную детализацию сигнала при максимальной защите инвестиций и создана на основе технологий, основанных на многолетнем опыте Keysight в создании высокопроизводительных осциллографов.
Производительность
- Полоса пропускания 200 МГц, 500 МГц или 1 ГГц доступна в соответствии с вашими измерительными задачами.
- Усовершенствованный запуск позволяет захватывать и анализировать сложные сигналы.
- Визуальный запуск (по касанию зоны и по маске) ускоряет и упрощает запуск и захват ошибок сигнала.
- Анализ последовательных протоколов и запуск для большинства распространенных протоколов.
- Автоматизированное БПФ и математические функции обработки сигналов расширяют возможности анализа в соответствии с вашими потребностями.
- Сегментированная память позволяет анализировать 1000 событий без необходимости выгрузки данных на ПК.
Возможности измерений
- Поддержка AutoProbe для большинства пробников Keysight
- Высокоточные токовые пробники
- Дифференциальные и несимметричные активные пробники
- Анализ шин питания
- Высоковольтные пробники
- Более 30 автоматизированных измерений обеспечивают простой и удобный анализ
Несколько приборов в одном
- Поддержка осциллографа с полосой пропускания до 1 ГГц и частотой дискретизации 5 Гвыб/с
- Цифровой вольтметр (DVM) с 3-разрядным дисплеем и теми же щупами
- 8-разрядный счетчик для измерений с помощью встроенного сумматора/частотомера
- Анализатор протоколов для I²C, UART, CAN, LIN, CXPI и других
- Спектральный анализ с аппаратным ускорением БПФ
- Генератор сигналов произвольной формы 20 МГц
Бескомпромиссные возможности анализа
Многие пользователи модульных систем используют аппаратное обеспечение дигитайзера с программным обеспечением, имитирующим осциллограф, для тестирования и устранения неисправностей. Ограничения такой конфигурации часто упускаются из виду, но они могут привести к проблемам с оценкой.
Когда прибор заявляет о высокой частоте обновления сигнала, обычно ожидается, что он с большей вероятностью будет обнаруживать случайные и редкие выбросы, но в случае с такими приборами это не так. Кроме того, такие распространённые измерения, как усреднение сигнала и расширенные функции запуска по сигналу, недоступны.
В настоящее время Keysight — единственный поставщик, поставляющий аппаратное обеспечение осциллографа в модульном корпусе PXI. Осциллографы Keysight серии M924XA в формате PXIe изначально оснащены базовым аппаратным обеспечением дигитайзера, но затем измерительные инструменты добавляются непосредственно в аппаратное обеспечение платы PXI.
Модульные осциллографы InfiniiVision PXIe требуют минимальной поддержки со стороны центрального процессора (ЦП), поскольку большинство их основных операций выполняется специализированной микросхемой интеллектуальной памяти MegaZoom IV, являющейся собственной технологией Keysight.
MegaZoom включает в себя аппаратные последовательные декодеры и аппаратную функцию тестирования по маске/предельным значениям; выводит аналоговые и цифровые данные непосредственно на дисплей; поддерживает графический интерфейс пользователя и интегрирует дополнительные приборы, такие как генератор сигналов произвольной формы WaveGen.
Модульные осциллографы серии M924XA PXIe используют аппаратное обеспечение для выполнения многих функций, которые традиционные оцифровщики выполняют с помощью программного обеспечения на ЦП. Благодаря расширенным аппаратным возможностям осциллографы серии M924XA могут анализировать больше сигналов, чем когда-либо прежде.
Уникальный для отрасли зонный сенсорный запуск упрощает запуск
Зональный сенсорный запуск упрощает настройку расширенных функций запуска. Если на вашем контроллере есть сенсорный дисплей, вы можете запускать осциллографы по событиям, просто рисуя пальцем рамку на дисплее сигнала, который необходимо изолировать. Компания Keysight первой внедрила технологию зонного сенсорного запуска, которая позволяет легко фиксировать трудноопределяемые события запуска.
Высокая, бескомпромиссная частота обновления осциллографов серии M924XA увеличивает вероятность обнаружения случайных и редких аномалий сигнала, а зонный сенсорный запуск помогает изолировать сигналы. Теперь тестирование может быть быстрее и тщательнее.
Другие сенсорные функции
Как и настольные осциллографы InfiniiVision от Keysight с сенсорным экраном (серии 3000T, 4000 и 6000 X), осциллографы серии M924XA также используют сенсорный экран для взаимодействия с отображением сигнала.
Помимо зонного сенсорного запуска, эти осциллографы также позволяют перемещать осциллограмму вверх/вниз, регулировать смещение по времени и масштабирование, а также задавать один из двух режимов сенсорного запуска. Все, что вам потребуется, — это сенсорный дисплей, подключенный к вашему модульному прицелу.
Характеристики производительности
Модульные осциллографы M924XA PXIe
| M924XA PXIe modular oscilloscopes overview | |||
| M9241A | M9242A | M9243A | |
| Bandwidth (–3 dB) 1 | 200 MHz | 500 MHz | 1 GHz |
| Calculated rise time (10 to 90%) | ≤ 1.75 ns | ≤ 700 ps | ≤ 450 ps |
| Input channels | 2 | 2 | 2 |
| Maximum sample rate | 5 GSa/s one channel, 2.5 GSa/s two channels | ||
| Maximum memory depth | 4 Mpts half channels, 2 Mpts all channels | ||
| Waveform update rate | ≥ 1,000,000 waveforms/sec 2 | ||
