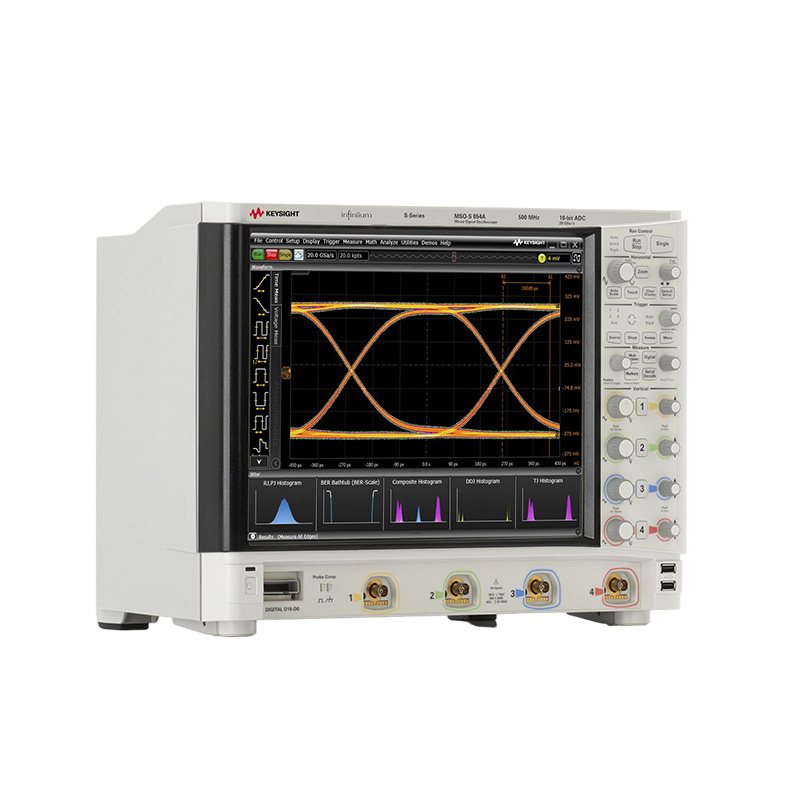

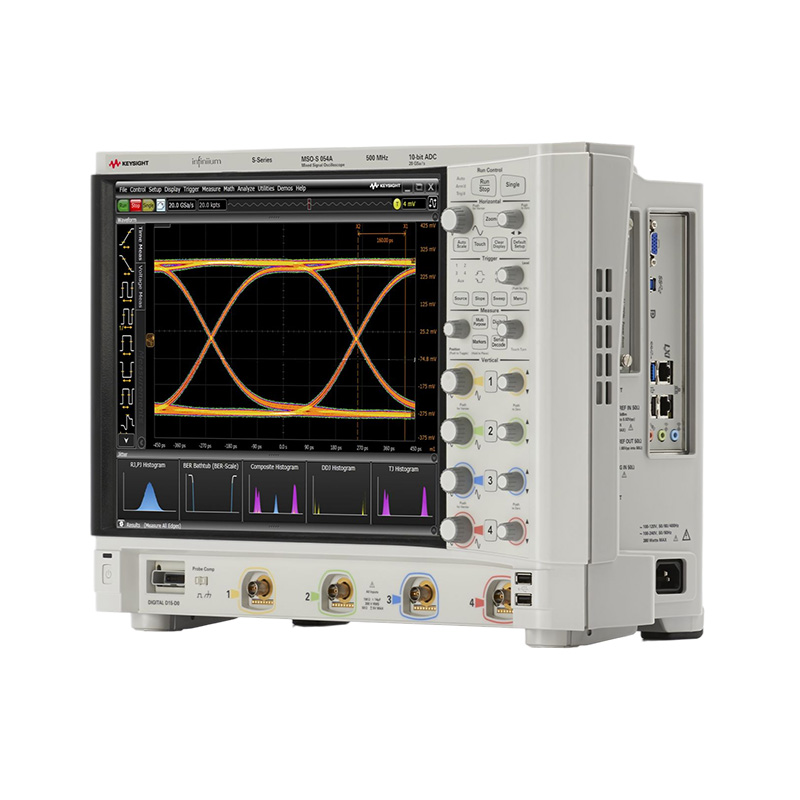

Осциллограф MSOS054A
Осциллографы MSOS054A серии S имеют полосу пропускания 500 МГц, ёмкостный сенсорный экран XGA диагональю 15 дюймов и 10-битный аналого-цифровой преобразователь.
Описание
маркер
Описание продукта
Осциллографы MSOS054A серии S имеют полосу пропускания 500 МГц, ёмкостный сенсорный экран XGA диагональю 15 дюймов и 10-битный аналого-цифровой преобразователь.
● Полоса пропускания 500 МГц (с возможностью расширения)
● 4 аналоговых и 16 цифровых каналов
● Частота дискретизации до 20 Гвыб/с и стандартный объем памяти 50 Мвыб на канал позволяют регистрировать длинные осциллограммы сигналов
● 8,1-битная система ENOB и 10-битный аналого-цифровой преобразователь (АЦП) обеспечивают превосходную целостность сигнала
● 15-дюймовый емкостный сенсорный экран с поддержкой мультитач упрощает использование осциллографа, а твердотельный накопитель ускоряет загрузку и повышает надежность
● Расширенное программное обеспечение для поддержки протоколов, соответствия стандартам и анализа повышает эффективность тестирования
Комплект:
● Четыре пассивных пробника N2873A 500 МГц
● Сумка для принадлежностей пробников
● Комплект библиотеки ввода/вывода Keysight
● Шнур питания и защитная крышка передней панели для соответствия местным стандартам
● Калибровочный кабель BNC 8 ГГц
● Клавиатура и мышь
● Руководства пользователя и программиста поставляются с жестким диском осциллографа
● Руководства по обслуживанию доступны для загрузки на сайте Keysight.com
● Логический пробник, Кабель MSO и MSO с 16-канальным комплектом свободных выводов Загрузите бесплатное программное обеспечение BenchVue Basic для управления приборами.
Выдающаяся целостность сигнала
● 10-битный АЦП с частотой до 8 ГГц для дополнительного разрешения
● Малошумящий входной каскад для точного отображения сигнала
● Уровень шума всего 90 мкВ при 1 мВ/дел и полосе пропускания 1 ГГц
● Значения ENOB системы более 8
● Значения SFDR до –73 дБн
● Аппаратная поддержка вертикального масштабирования 2 мВ/дел
● Аппаратные фильтры ограничения полосы пропускания на трактах 50 Ом и 1 МОм
● Прецизионные разъёмы BNC с полосой пропускания более 8 ГГц
● Корректирующие фильтры обеспечивают ровную амплитудно-частотную и фазовую характеристики
● Низкий собственный джиттер (100 фс (типичное значение) для превосходной характеристики джиттера)
Самая передовая платформа
● Мощный и гибкий пользовательский интерфейс Infiniium
● Быстрая выгрузка данных (до 200 МБ/с) через USB 3.0
● Емкостный сенсорный экран с функцией распознавания нескольких касаний, удобными ручками и изменяемым размером сенсорных полей
● Intel i5 и 8 ГБ оперативной памяти для быстрой обработки
● Съемный твердотельный накопитель (SSD) для быстрой загрузки и повышения надежности и безопасности
Широчайший спектр возможностей
● 16 цифровых каналов в моделях MSO
● Стандартное многофункциональное программное обеспечение с более чем 50 автоматизированными измерениями, 16 математическими функциями, стробированием и просмотром
спектров
● Возможность расширения с помощью дополнительных программных приложений и гибкого лицензирования
● Добавление декодирования/запуска протоколов для десятков последовательных шин
● Выбор из большого набора аналитических приложений,
включая глазковые диаграммы и измерения с SDA, джиттером, InfiniiScan и деэмбеддингом
● Тестирование на соответствие отраслевым стандартам с помощью приложений для проверки соответствия
● Поддержка более 100 датчиков – токовых и вольтовых, активных и пассивных, с входами 1 МОм и 50 Ом
