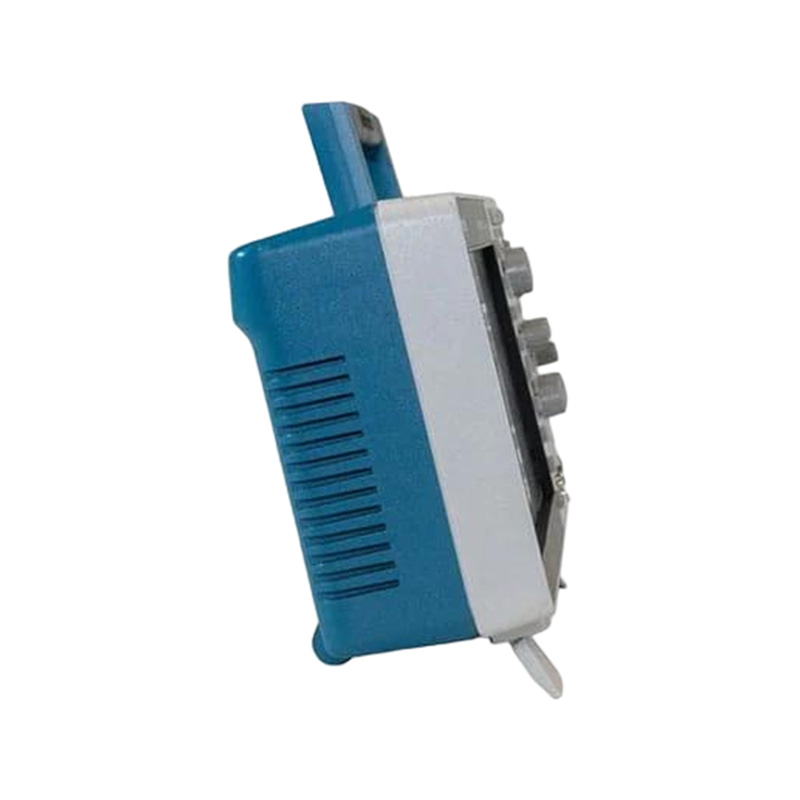

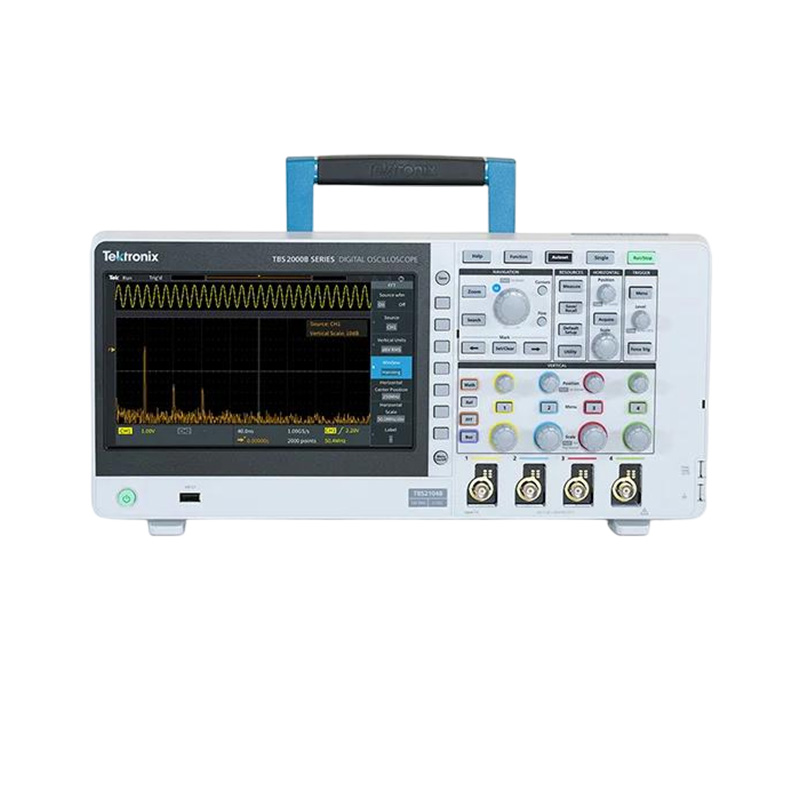

Осциллограф TBS2204B
Новый цифровой запоминающий осциллограф TBS2000B разработан для решения основных задач осциллографа: просмотра и измерения сигналов.
Описание
маркер
Описание продукта
Новый цифровой запоминающий осциллограф TBS2000B разработан для решения основных задач осциллографа: просмотра и измерения сигналов. Увидьте больше сигналов благодаря большому 9-дюймовому дисплею с 15 горизонтальными делениями для увеличения времени отображения и длиной записи 5 млн м для захвата длительных временных интервалов. Измеряйте больше сигналов с помощью удобных курсоров и 32 мощных автоматических измерений. Передавайте больше сигналов через Wi-Fi и порт Ethernet 100-BaseT. Этот доступный осциллограф обеспечивает необходимую вам производительность.
Полоса пропускания：До 200 МГц
Аналоговые каналы：2 или 4
Длина записи：5 млн точек
На 50% больше сигналов
Когда вы видите больше сигналов, вы быстрее обнаруживаете аномалии. Цифровой запоминающий осциллограф TBS2000B оснащен впечатляющим 9-дюймовым WVGA-дисплеем с 15 горизонтальными делениями, отображающим на 50% больше сигналов, что позволяет вам увидеть не только общую картину, но и максимально чёткую. Длина записи 5 млн точек позволяет захватывать длинные временные интервалы с более высоким временным разрешением. Кроме того, обновлённые элементы управления на передней панели позволяют легко панорамировать и быстро перемещаться по длинным записям.
Измерение параметров сигнала с уверенностью
Цифровой запоминающий осциллограф TBS2000B отличается простотой использования. Новая конструкция входного каскада с более высокой частотой дискретизации 2 Гвыб/с снижает уровень шума и увеличивает число эффективных разрядов, повышая точность измерений. 32 автоматических измерения позволяют легко и точно измерять наиболее часто используемые параметры. Анализируйте сигналы с помощью новых курсорных индикаторов формы сигнала — как в учебнике.
Новые функции
Длина записи 5 млн точек, полоса пропускания 200 МГц и частота дискретизации 2 Гвыб/с позволяют захватывать и отображать значительно больше сигналов, обеспечивая более быструю отладку и верификацию проекта.
Новая конструкция входного каскада с шумоподавлением уменьшает случайные шумы, улучшает целостность сигнала и повышает точность измерений.
Интерфейс пробника TekVPI™ поддерживает широкий спектр активных, дифференциальных и токовых пробников с автоматическим масштабированием и настройкой единиц измерения.
Курсоры считывания осциллограмм с функциями поиска и маркировки упрощают идентификацию событий в полученной осциллограмме.
Для упрощения обучения преподаватели могут отключить автоустановку, курсоры и автоматические измерения.
Пропускную способность можно наращивать в полевых условиях.
Упрощение измерений мощности
Интерфейс пробника TekVPI™ задаёт стандарт, обеспечивая простоту использования. Помимо поддержки стандартных пробников BNC, он также поддерживает новейшее поколение активных пробников напряжения и тока. TekVPI обеспечивает связь между TBS2000B и новейшими пробниками тока и дифференциального напряжения, упрощая настройку измерений и расширяя область применения.
Особенности
Автоматически передаёт масштабные коэффициенты в осциллограф.
Информация о пробнике (например, ошибка размыкания, настройки смещения и требования к размагничиванию) отображается на дисплее осциллографа.
Для питания пробника не требуется внешний источник питания.
Измерения мощности
TBS2000B представляет собой гибкое решение для измерения, позволяющее измерять широкий диапазон сигналов без отдельного источника питания.
Простой в использовании интерфейс пробников TekVPI® поддерживает широкий спектр пробников напряжения и тока, включая пассивные пробники, токовые пробники, дифференциальные пробники и высоковольтные пробники. Пробник автоматически передаёт масштабный коэффициент на осциллограф. Активные пробники питаются от осциллографа. Внешний источник питания не требуется.
Спецификация
| Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы | |
| TBS2104X | 100 МГц | 2 Гвыб/с — полуканал
1 Гвыб/с — полный канал |
5 млн баллов | 4 |
| TBS2072B | 70 МГц | до 2 Гвыб/с | 5 млн баллов | 2 |
| TBS2102B | 100 МГц | до 2 Гвыб/с | 5 млн баллов | 2 |
| TBS2074B | 70 МГц | до 2 Гвыб/с | 5 млн баллов | 4 |
| TBS2202B | 200 МГц | до 2 Гвыб/с | 5 млн баллов | 2 |
| TBS2104B | 100 МГц | до 2 Гвыб/с | 5 млн баллов | 4 |
| TBS2204B | 200 МГц | до 2 Гвыб/с | 5 млн баллов | 4 |
