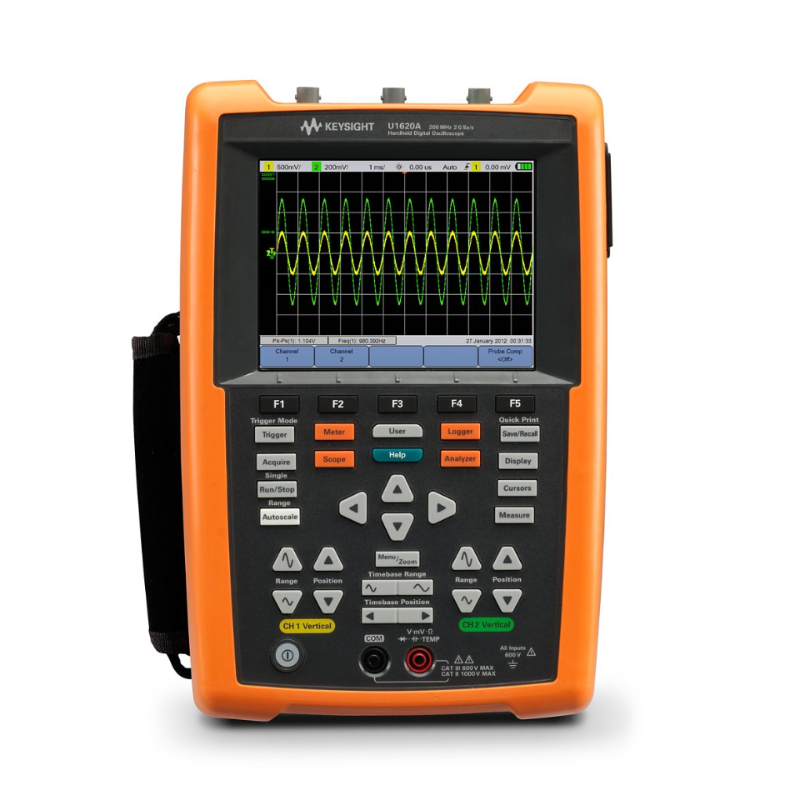

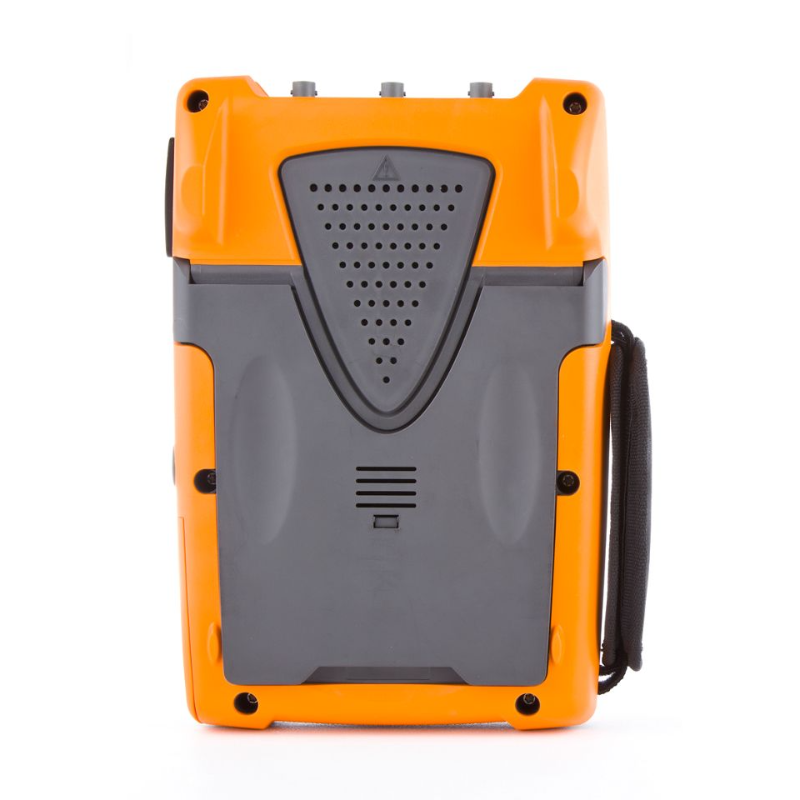

Портативные осциллографы U1620A, 200 МГц, 2 аналоговых канала
Превзойдите свои ожидания с помощью передового портативного осциллографа с VGA-дисплеем и двумя изолированными каналами.
Описание
маркер
ОСНОВНЫЕ МОМЕНТЫ
- 200 МГц
- 2 аналоговых канала
- Устранение неполадок в любую погоду благодаря межканальной изоляции и категории безопасности CAT III 600 В
- Легко выявляйте помехи благодаря двухоконному масштабированию
- Более чёткое отображение мелких деталей сигнала благодаря частоте дискретизации до 2 Гвыб/с и памяти 200 Мвыб
- Отладка при любом освещении благодаря 3 выбираемым режимам просмотра (в помещении, на улице и ночное видение)
- Получите 3 прибора в 1: двухканальный осциллограф, встроенный цифровой мультиметр и регистратор данных
- Упрощённый запуск благодаря 10 языкам на выбор
В комплекте:
- Краткое руководство пользователя
- Адаптер питания
- Литий-ионный аккумулятор
- USB-кабель
- Измерительный провод
- Щуп 10:1 (2 комплекта)
- Сертификат калибровки (CoC)
Функции
- Полоса пропускания 100/200 МГц с двумя изолированными каналами
- 5,7-дюймовый VGA TFT ЖК-дисплей с 3 режимами просмотра (в помещении, на улице и ночное видение)
- Глубина памяти 2 Мт и частота дискретизации 2 Гвыб/с позволяют детально анализировать зафиксированные помехи
- Разрешение 10 000 отсчётов на дисплее цифрового мультиметра
- Межканальная изоляция с уровнем безопасности CAT III 300 В
- Возможность регистрации данных на ПК
- 10 языков пользовательского интерфейса (UI).
Визуализация электрических сигналов ещё никогда не была такой чёткой. Наш осциллограф U1610A/U1620A оснащён 5,7-дюймовым VGA TFT ЖК-дисплеем, который обеспечивает чёткое отображение результатов измерений как на объекте, так и в полевых условиях. Благодаря возможности просмотра до трёх режимов пользователи теперь могут просматривать осциллограммы при любом освещении, в том числе в помещении, на улице или в условиях полной темноты. Все три режима просмотра имеют предустановленные уровни контрастности для индивидуальной настройки освещения и оптимизированного времени работы от аккумулятора.
Режим для помещений
Режим для помещений обеспечивает высокую контрастность и яркость, что позволяет четко различать формы волн в условиях освещённости помещения. Благодаря ЖК-дисплею VGA TFT пользователи теперь могут просматривать изображение под широким углом обзора, что повышает эффективность поиска и устранения неисправностей.
Режим Улица
При выполнении полевых работ на открытом воздухе пользователи могут легко переключиться в этот режим просмотра с помощью набора доступных сенсорных клавиш.
Этот режим работает по принципу антибликового покрытия, отфильтровывая избыточный солнечный свет, что снижает риск ошибочных показаний или неверной интерпретации результатов.
Режим ночного видения
Режим ночного видения предназначен для просмотра в условиях приглушенного освещения, обеспечивая высокий уровень контрастности между фоном экрана и осциллограммами. Этот режим активируется одним нажатием кнопки, и экран автоматически корректирует цвет, создавая чёткий контраст между осциллограммами на фоне тёмного окружения. Этот режим полезен при измерении высокоскоростных сигналов, особенно неповторяющихся.
Глубина памяти 2 Мбит/с и частота дискретизации 2 Гвыб/с позволяют детально анализировать зафиксированные помехи
Для глубокого анализа захваченных глитчей хороший осциллограф должен обладать ещё более высокими характеристиками. Благодаря большой памяти в 2 Мвыб. и частоте дискретизации 2 Гвыб./с, можно регистрировать неповторяющиеся сигналы в более широком временном диапазоне. Более того, функция масштабирования в двух окнах позволяет работать продуктивнее, одновременно просматривая сигналы, захваченные за определённый период времени, и увеличивая масштаб до самых мелких деталей.
Изоляция между каналами с классом безопасности CAT III 300 В
U1610/U1620A расширяет максимально допустимый входной ток для измерения высокого напряжения и переходных напряжений, регистрируемых портативным осциллографом. Благодаря самой надежной топологии изоляции технические специалисты теперь могут измерять сигналы в полевых условиях и выполнять измерения с плавающим потенциалом. Этот тип изоляции позволяет индивидуально изолировать каждый канал друг от друга и от других неизолированных компонентов системы.
До 10 языков на выбор, запрограммированных в области действия
Пользовательский интерфейс и справочное меню U1610A/U1620A поддерживают до 10 языков на выбор (английский, французский, немецкий, итальянский, испанский, португальский, традиционный и упрощённый китайский, японский и корейский). Разнообразие языков позволяет пользователям управлять устройством на наиболее удобном для них языке.
Технические характеристики
| Specifications | U1610A | U1620A |
| Vertical system | ||
| Bandwidth (-3 dB) 1 | 100 MHz | 200 MHz |
| DC vertical gain accuracy 1 | ± 4% of full scale | |
| Full scale is equivalent to 8 div | ||
| Dual cursor accuracy 1 | ± {DC vertical gain accuracy + 0.4% full scale (~1 least significant bit (LSB)} | |
| ± {4% full scale ± 0.4% full scale (~1 LSB)} | ||
| Characteristic | ||
| Acquisition | ||
| Maximum Sampling Rate | ||
| Single Chanel Operation | 1 GSa/s interleave | 2 GSa/s interleave |
| Dual Channel Operation | 500 MS/s each channel | 1 GS/s each channel |
| Maximum Recording Length | ||
| Single Chanel Operation | 120 Kpts interleave | 2 Mpts interleave |
| Dual Channel Operation | 60 Kpts each channel | 1 Mpts each channel |
| Vertical resolution | 8 bits | |
| Peak detection | > 10 ns | > 5 ns |
| Average | Selectable from 2 to 8192 in powers-of-2 increments | |
| Filter | 10 kHz and 20 MHz bandwidth limiters | |
| Interpolation | (Sin x)/x | |
| Vertical system | ||
| Analog channels | Channel 1 and Channel 2 simultaneous acquisition | |
| Calculated rise time | 3.50 ns typical | 1.75 ns typical |
| Vertical scale | 2 mV/div to 50 V/div | |
| Maximum input | CAT III 600 V (with 10:1 probe) | |
| CAT III 300 V (direct) | ||
| Offset (position) range | ± 4 div | |
| Dynamic range | ± 8 div | |
| Input impedance | 1 MΩ ± 1% ≈ 22 pF ± 3 Pf | |
