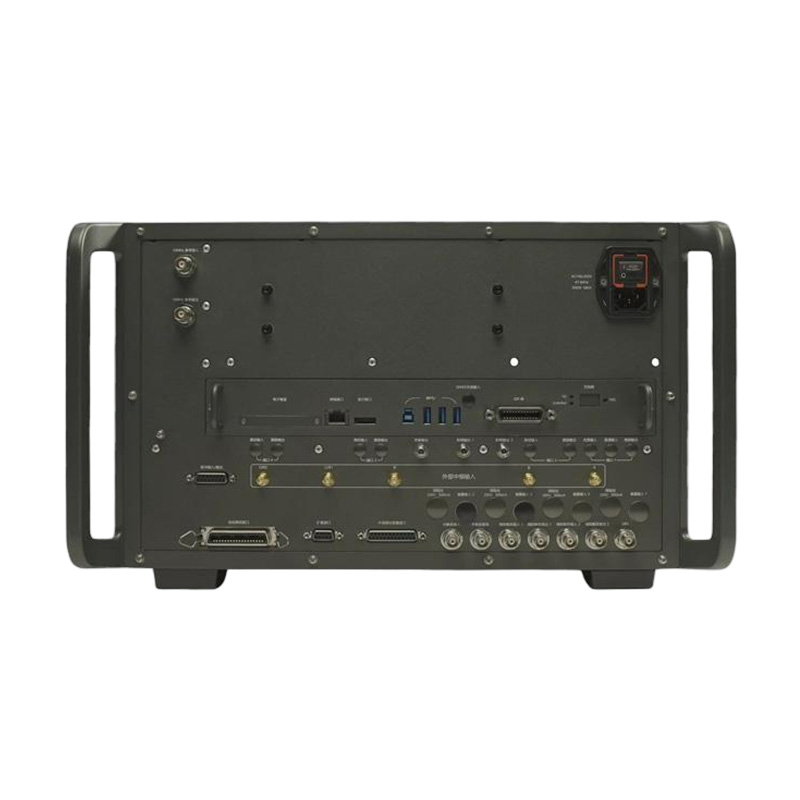

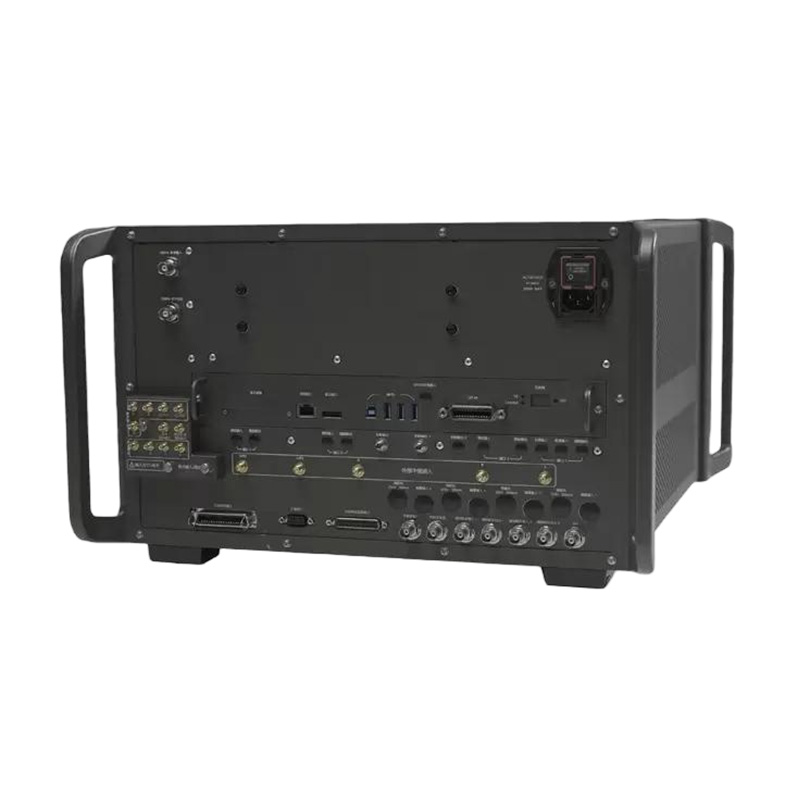

Ceyear Серия 3674 Векторный анализатор цепей
Серия 3674 — это самый современный на сегодняшний день векторный анализатор цепей Ceyear, который легко справляется с самыми сложными задачами, возникающими при тестировании полупроводниковых кристаллов, материалов, антенн, высокоскоростных кабелей и СВЧ-компонентов.
Описание
маркер
Описание продукта
Серия 3674 — это самый современный на сегодняшний день векторный анализатор цепей Ceyear, который легко справляется с самыми сложными задачами, возникающими при тестировании полупроводниковых кристаллов, материалов, антенн, высокоскоростных кабелей и СВЧ-компонентов. Превосходные радиочастотные характеристики, гибкая конфигурация оборудования и богатый набор программных функций дополняют друг друга, позволяя выполнять несколько измерительных задач с помощью одного подключения. Инновационная система человеко-машинного взаимодействия позволяет быстро и легко настроить необходимые параметры измерений, а большой сенсорный экран обеспечивает гибкую и эффективную работу.
Основные характеристики
● Диапазон частот от 500 Гц до 110 ГГц (максимум), 11 моделей
● Превосходный динамический диапазон: 131 дБ при 20 ГГц
● Расширенный набор функций: измерение S-параметров, скалярный анализ смесителя/инвертора, векторный анализ смесителя/инвертора, измерение компрессии усиления, функция 3D-просмотра, измерение коэффициента шума, спектральный анализ, измерение THD и т. д.
● Доступны различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, КСВ, фаза, диаграмма Смита
● Многооконные, многоканальные измерения, мгновенное выполнение сложных планов измерений

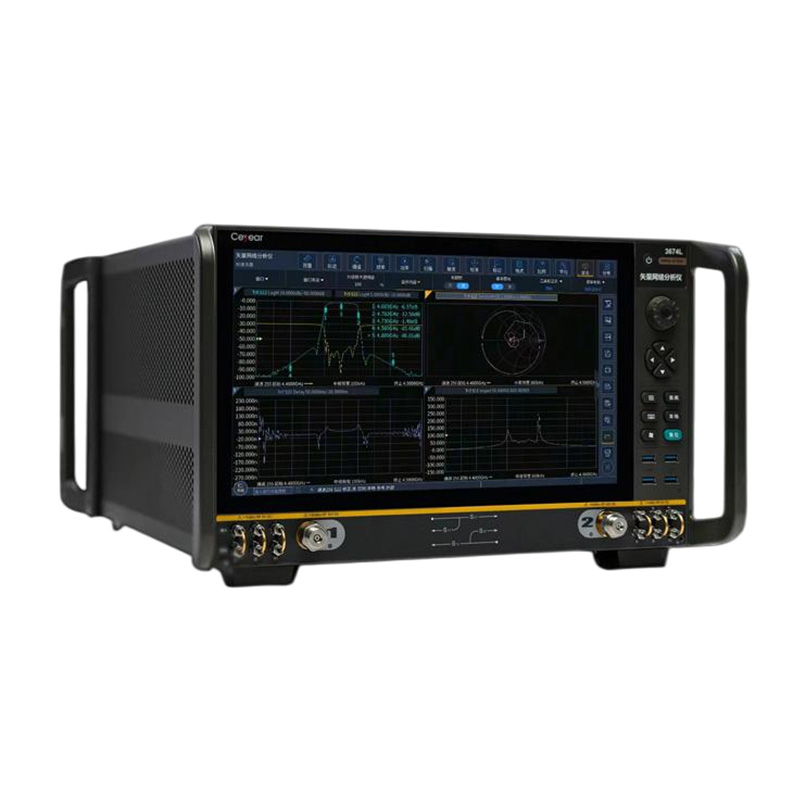

● 15,6-дюймовый цветной многоточечный сенсорный экран, опциональная конфигурация с 2 или 4 портами, несколько измерительных интерфейсов
График компрессии усиления в режиме 3D-развёртки
Эта функция обеспечивает 3D-визуализацию для более наглядной демонстрации характеристик тестируемого устройства под воздействием возбуждения. Также могут быть отображены срезы частоты и мощности, наглядно демонстрирующие характеристики тестируемого устройства в каждой точке частоты и мощности.
Измерения импульсных S-параметров
Четыре встроенных генератора импульсов используются для внутренней модуляции источника и управления затвором ПЧ, выходы которых доступны на задней панели. Длительность импульса и задержка каждого генератора импульсов регулируются независимо.
Источники модуляции источника включают входы на задней панели, внутренние генераторы импульсов и различные режимы, такие как нормально открытый и нормально закрытый. Источник векторного анализатора цепей может модулироваться внешними импульсами или оставаться в режиме непрерывной генерации для измерений с использованием режима запускаемой синхронизации. Это обеспечивает мощную поддержку для тестирования компонентов приёма/передачи, модулей антенных приёмопередатчиков и многого другого.
Измерение компрессии усиления
Функция измерения компрессии усиления позволяет измерять параметры компрессии активных устройств, включая линейное усиление, усиление в точке компрессии, входную мощность в точке компрессии, выходную мощность в точке компрессии и согласование линейного входа, в пределах рабочего диапазона частот с одним подключением и калибровкой.
Спецификация
| Диапазон частот | 3674B: 500 Гц/10 МГц – 9 ГГц, 3674C: 500 Гц/10 МГц – 14 ГГц,
3674D: 500 Гц/10 МГц – 20 ГГц, 3674E: 500 Гц/10 МГц – 26,5 ГГц, 3674F: 500 Гц/10 МГц – 32 ГГц, 3674G: 500 Гц/10 МГц – 44 ГГц, 3674H: 500 Гц/10 МГц – 50 ГГц, 3674K: 500 Гц/10 МГц – 53 ГГц, 3674L: 500 Гц/10 МГц – 67 ГГц, 3674N: 500 Гц/10 МГц – 90 ГГц, 3674P/PA: 500 Гц/10 МГц – 110 ГГц |
| Разрешение по частоте | 0,1 Гц |
| Подавление гармоник | -51 дБн (0,01 ГГц – 3,2 ГГц), -60 дБн (3,2 ГГц – максимум) |
| Диапазон мощности | 38 дБ при 10 ГГц |
| Выходная мощность порта | +13 дБм при 10 ГГц (максимум, стандарт) |
| Точность мощности | • 3674B/C/D/E: ±1,0 дБ при 10 ГГц
• 3674F/G/H/K/L/N/P/PA: ±1,0 дБ при 10 ГГц |
| Динамический диапазон | • 3674B/C/D/E: 133 дБ при 10 ГГц
• 3674F/G/H/K/L: 131 дБ при 10 ГГц • 3674N/P/PA: 125 дБ при 10 ГГц |
| Эффективная направленность | • 3674B/C/D/E: 44 дБ при 10 ГГц
• 3674K/L: 38 дБ при 10 ГГц • 3674K/L: 41 дБ при 10 ГГц • 3674N/P/PA: 30 дБ при 10 ГГц |
| Эффективное согласование источника | • 3674B/C/D/E: 31 дБ при 10 ГГц
• 3674K/L: 30 дБ при 10 ГГц • 3674K/L: 36 дБ при 10 ГГц • 3674N/P/PA: 29 дБ при 10 ГГц |
| Согласование эффективной нагрузки | • 3674B/C/D/E: 44 дБ при 10 ГГц
• 3674K/L: 37 дБ при 10 ГГц • 3674K/L: 40 дБ при 10 ГГц • 3674N/P/PA: 29 дБ при 10 ГГц |
| Отслеживание отражения | • 3674B/C/D/E: ±0,0061 дБ при 10 ГГц
• 3674 К/л: ±0,0290 дБ при 10 ГГц • 3674 К/л: ±0,0110 дБ при 10 ГГц • 3674N/P/PA: ±0,0550 дБ при 10 ГГц |
| Отслеживание передачи | • 3674B/C/D/E: ±0,110 дБ при 10 ГГц
• 3674 К/л: ±0,095 дБ при 10 ГГц • 3674 К/л: ±0,065 дБ при 10 ГГц • 3674N/P/PA: ±0,182 дБ при 10 ГГц |
| Тип разъема | • 3674B/C/D/E: 3,5 мм (мужской)
• 3674F/G: 2,4 мм (мужской) • 3674K/L: 1,85 мм (мужской) • 3674N/P/PA: 1,0 мм (мужской) |
| Размер | • 2 порта: 475 (Ш) x 279 (В) x 560 (Г) мм
• 4 порта: 475 (Ш) x 279 (В) x 660 (Г) мм |
Основная машина
| Опция: | Наименование: | Описание: |
| 3674B | Векторный анализатор цепей | 500 Гц / 10 МГц – 9 ГГц |
| 3674C | Векторный анализатор цепей | 500 Гц / 10 МГц – 14 ГГц |
| 3674D | Векторный анализатор цепей | 500 Гц / 10 МГц – 20 ГГц |
| 3674E | Векторный анализатор цепей | 500 Гц / 10 МГц – 26,5 ГГц |
| 3674F | Векторный анализатор цепей | 500 Гц / 10 МГц – 32 ГГц |
| 3674G | Векторный анализатор цепей | 500 Гц / 10 МГц – 44 ГГц |
| 3674H | Векторный анализатор цепей | 500 Гц / 10 МГц – 50 ГГц |
| 3674K | Векторный анализатор цепей | 500 Гц / 10 МГц – 53 ГГц |
| 3674L | Векторный анализатор цепей | 500 Гц / 10 МГц – 67 ГГц |
| 3674N | Векторный анализатор цепей | 500 Гц / 10 МГц – 90 ГГц |
| 3674P/PA | Векторный анализатор цепей | 500 Гц / 10 МГц – 110 ГГц |
ОПЦИИ:
| Опция: | Наименование: | Описание: |
| 3674-006 | Варианты на английском языке | С английской передней и задней панелью и английской операционной системой |
| 3674-009 | 2-портовый тестер миллиметровых волн | Используется для расширения частотного диапазона векторного анализатора цепей с целью расширения двухпортового векторного анализатора цепей. Требуется: опция 3674-S20. |
| 3674-010 | 4-портовый тестер миллиметровых волн | Используется для расширения частотного диапазона векторного анализатора цепей, реализуя функцию расширения четырёхпортового векторного анализатора цепей. Требуется: опция 3674-S20. |
| 3674-011 | Коаксиальный расширитель частоты 110 ГГц | Для расширения частотного диапазона векторного анализатора цепей для измерения коаксиального S-параметра в диапазоне от 10 МГц до 110 ГГц. Для второго порта требуется два модуля и четыре модуля. Для двухпортового варианта требуется: опция 3674-009, 3674-S20. Для четырёхпортового варианта требуется: опция 400 + 3674-010 + 3674-S20. |
| 3674-060 | Внешняя панель управления | Для расширения передней панели для дистанционного управления и увеличения количества кнопок |
| 3674-061 | Расширительный стол для тестирования | Расширение рабочего стола для тестирования, длина и ширина = 500 мм, ширина = 350 мм. |
| 3674-060 | Комплект для монтажа в стойку | Специальный комплект установлен в шкафу. |
| 3674X-003 | Измерение коэффициента шума | Для точного измерения S-параметров, коэффициента шума и параметров шума. 2-портовый требует: опция 3674B-201 + 3674B-204; 4-портовый требует: опция 3674B-401 + 3674B-404. (Примечание: двухпортовые электронные калибраторы и обычные источники шума необходимо приобретать отдельно.) |
| 3674X-008 | Измерение импульсов | Для измерения S-параметра в импульсном режиме порты 1 и 3 выводят сигнал импульсной модуляции. |
| 3674X-018 | Многопортовое устройство расширения | Для расширенного векторного анализатора цепей используется 16 портов. Требуется: опция 3674-400 + 3674-404. |
| 3674X-023 | Векторное измерение смесителя/преобразователя | Для измерения векторных параметров с использованием смесителя. Требуется: опция 3674-400 + 3674-404 + 3674-S20 |
| 3674X-200 | 2-портовый стандартный | Двухпортовое измерение S-параметров |
| 3674X-201 | 2-портовый программируемый ступенчатый аттенюатор | Настройте аттенюаторы с шагом 2–70 дБ для тракта источника и аттенюаторы с шагом 2–35 дБ для тракта приёмника. Требуется: опция 3674-204 |
| 3674X-203 | 2-портовый низкочастотный модуль расширения 500 Гц | Нижний диапазон частот может быть расширен до 500 Гц. Требуется: опция 3674-204. 3674-205 не могут быть настроены одновременно. |
| 3674X-204 | Настраиваемый испытательный комплект | Расширьте испытательное устройство двухпортовой модели, добавьте перемычку на панели и используйте приёмники A, B, R1 и R2 независимо. |
| 3674X-205 | 2-портовые Т-образные тройники смещения | Два Т-образных устройства смещения сконфигурированы внутри для постоянного напряжения смещения выхода порта. Требуется: опция 3674-201+. 3674-204 и 3674-203 не могут быть настроены одновременно. |
| 3674X-400 | 4-портовое измерение | Конфигурация четырёхпортового векторного анализатора цепей с двумя источниками возбуждения и диапазоном частот от 10 МГц до 32 ГГц. |
| 3674X-401 | 4-портовый программируемый ступенчатый аттенюатор | Установите аттенюаторы с шагом 4–70 дБ для тракта источника и аттенюаторы с шагом 4–35 дБ для тракта приёмника. Требуется: опция 3674-400 + 3674-404. |
| 3674X-402 | Активное измерение интермодуляционных искажений | Для измерения сигнала активных интермодуляционных искажений. Требуется: опция 3674-400 + 3674-404 + 3674-S20. |
| 3674X-403 | 4-портовое низкочастотное расширение 500 Гц | Нижний диапазон частот может быть расширен до 500 Гц. Требуется: опция 3674-400 + 3674-404. 3674-405 не могут быть настроены одновременно. |
| 3674X-404 | Настраиваемый тестовый набор | Расширьте испытательное устройство четырёхпортовой модели, добавьте перемычку на панели и независимо используйте приёмники A, B, C, D, R1, R2, R3, R4. Требуется: опция 3674F-400 |
| 3674X-405 | 4-портовые Т-образные тройники смещения | Четыре Т-образных устройства смещения настроены внутри для постоянного напряжения смещения выхода порта. Требуется: опция 3674-400 + 3674-401 + 3674-404. 3674-403 не могут быть настроены одновременно. |
| 3674X-S05 | Функция анализа целостности сигнала по S-параметрам | Характеристики целостности сигнала, такие как частотная область, временная область TDR и перекрестные помехи, позволяют автоматически преобразовать графическую кривую в отчет об испытаниях. Для всего диапазона. |
Параметры программного обеспечения
| Опция: | Наименование: | Описание: |
| 3674X-S07 | Функция автоматического удаления фиксатора (AFR) | Для автоматического тестирования и снятия измерительной оснастки для однофазных и балансных устройств. Для всего диапазона. |
| 3674X-S10 | Функция измерения во временной области | Для измерений во временной области можно определять и анализировать разрывные положения в устройствах, оснастке или кабелях. Для всего диапазона. |
| 3674X-S11 | Функция расширенного анализа во временной области | Для измерения параметров баланса возбуждения в режиме реального дифференциального и синфазного возбуждения. Для 3674B / C / D / E / F / G / H / K / L. Требуется: опция 400 + 404 + 3674-S28. |
| 3674X-S16 | Функция измерения истинной разности | Для измерения параметров баланса возбуждения в режиме реального дифференциального и синфазного возбуждения. Для 3674B / C / D / E / F / G / H / K / L. Требуется: опция 400 + 404 + 3674-S28 |
| 3674X-S18 | Функция быстрого непрерывного сканирования | Данные считывались немедленно с использованием метода буфера FIFO. Для всего диапазона. |
| 3674X-S20 | Функция смещения частоты | Для измерений смещения частоты. Для всего диапазона. |
| 3674X-S22 | Скалярное измерение смесителя/преобразователя | Для измерения скалярных параметров смесителя. Для 3674B / C / D / E / F / G / H / K / L. Требуется: опция 3674-S20 |
| 3674X-S24 | Измерение частоты встроенного гетеродина | Используется для измерения встроенного локального преобразователя вибрации. Для 3674B / C / D / E / F / G / H / K / L. 2-портовый: требует: опция 204 + 3674-S20. 4-портовый: требует: опция 404 + 3674-S20. Требуется либо 3674-S22, либо 023. |
| 3674X-S26 | Измерение компрессии усиления | Измерение компрессии усиления для активных устройств, таких как усилители. Для 3674B / C / D / E / F / G / H / K / L. |
| 3674X-S28 | Измерение фазового сканирования | Для измерений методом фазового сканирования. Для моделей 3674B/C/D/E/F/G/H/K/L. Требуется: опция 400. |
| 3674X-S30 | Функция анализа спектра | Используется для обеспечения функции многоканального тестирования спектра. |
| 3674X-S31 | Измерение коэффициента гармонических искажений | Для функции тестирования коэффициента гармонических искажений дифференциального усилителя. Для моделей 3674B/C/D/E/F/G/H/K/L. Требуется: опция 400 + 3674-S28. |
