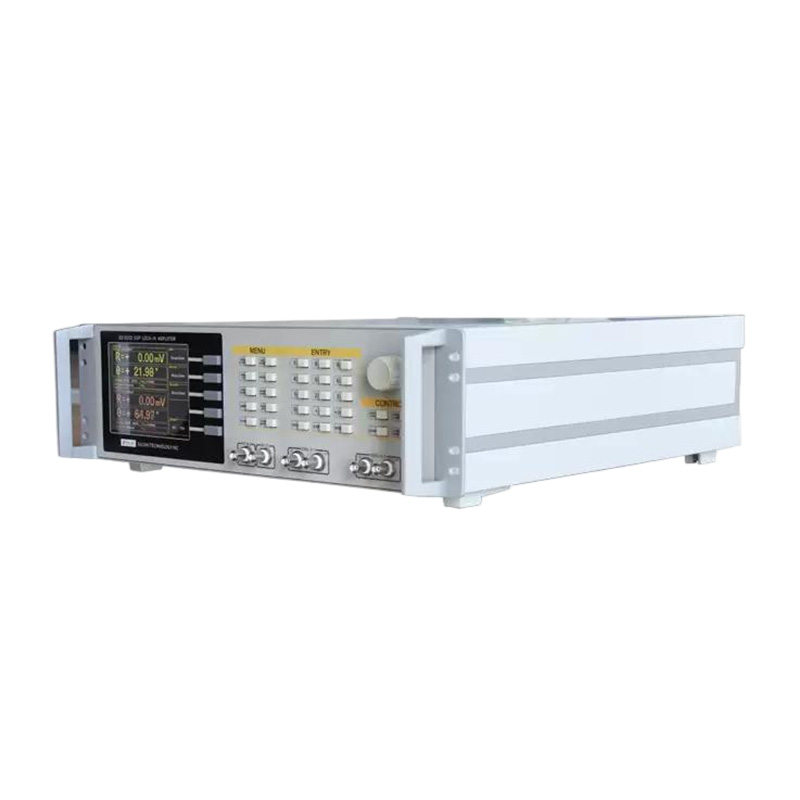

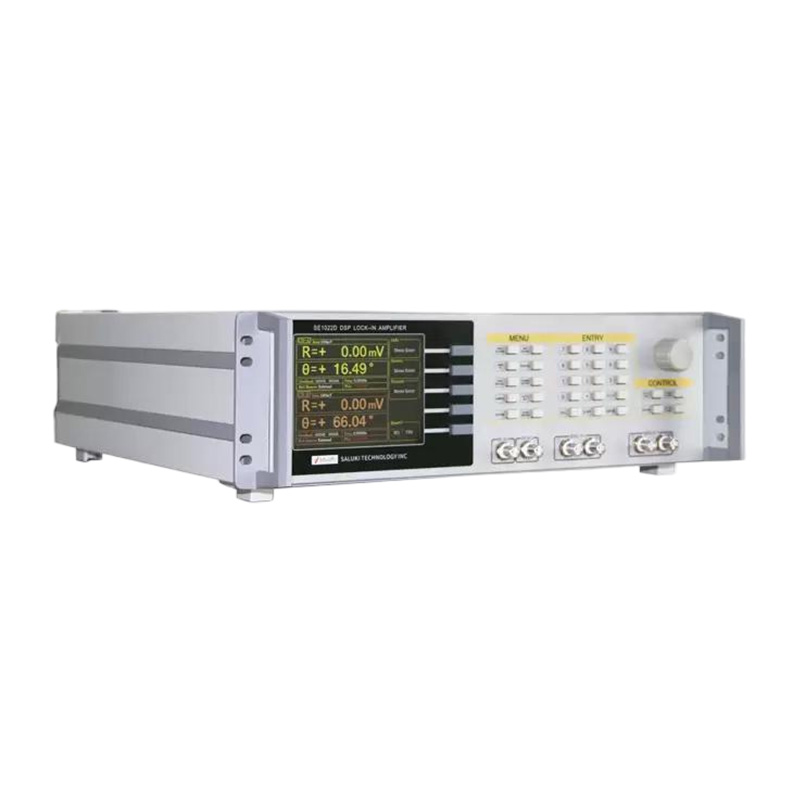

Saluki SE1022D Синхронный усилитель
Цифровой синхронный усилитель SE1022D обеспечивает превосходные характеристики в полосе пропускания от 1 мГц до 102 кГц. Что ещё более важно, SE1022D имеет два независимых входных канала и два независимых высокоточных генератора сигналов.
Описание
маркер
Описание продукта
Цифровой синхронный усилитель SE1022D обеспечивает превосходные характеристики в полосе пропускания от 1 мГц до 102 кГц. Что ещё более важно, SE1022D имеет два независимых входных канала и два независимых высокоточных генератора сигналов. Каждый входной канал и генератор сигналов могут использоваться независимо, что делает SE1022D эквивалентом двух традиционных синхронных усилителей. Более того, благодаря двойной симметричной конструкции два независимых входных канала и генератора сигналов обладают сверхвысокой синхронностью, что соответствует требованиям к измерениям, требующим исключительно высокой синхронизации.
Основные характеристики
● 2 независимых входных канала и 2 генератора сигналов
● Диапазон частот от 1 мГц до 102 кГц
● Полная чувствительность от 1 нВ до 1 В
● Постоянная времени от 10 мкс до 3 кс
● Динамический запас > 120 дБ
● Низкий уровень шума до 5 нВ/√Гц при 997 Гц
● Одновременное обнаружение 6 гармоник
● Двухфазная структура гарантирует более высокую точность
● Цветной TFT-ЖК-дисплей 5,6 дюйма, одно- или двухканальный
● Поддержка дистанционного управления, встроенная бесплатная программа LabVIEW
● Использует высокоточный 24-битный АЦП и архитектуру цифровой платформы ПЛИС+ARM, превосходящую архитектуру ЦСП
Разнообразные области применения
Сканирующий микроскоп: AFM, STM, SPM
Материалы: Подвижность носителей заряда, Плотность носителей заряда, Эффект Холла, Ультразвуковые материалы
Измерения переноса: Измерение проводимости, Измерение импеданса
Шум: Плотность шума, Измерение кросс-корреляции
Оптический эксперимент: Спектральный анализ, Спектральные измерения, ТГц-измерения, TDLAS
Измерительные датчики: Гироскоп, Фотоэлектрический датчик, Резонатор, Акселерометр
Магнитные датчики: СКВИДы, NV-центр окраски, Атомный магнитометр, VSM
Биомедицина: Микрофлюидные
Измерение квантовой эффективности солнечных элементов
Квантовая эффективность солнечных элементов подразделяется на два типа: внеквантовая квантовая эффективность (EQE) и внутренняя квантовая эффективность (IQE).

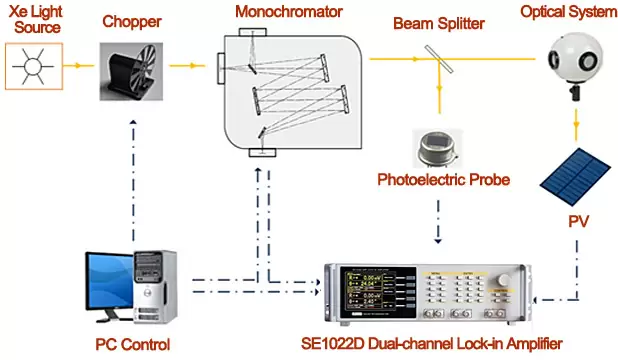

Испытательная система включает в себя двухканальный синхронный усилитель, оптический преобразователь, монохроматор и другое оборудование.
Детектирующий свет от монохроматора разделяется на два луча. Один луч преобразуется в фототок и поступает на канал 1 синхронного усилителя для сравнения. Другой луч освещает солнечный элемент, и результирующий фототок измеряется каналом 2 синхронного усилителя.
Соотношение двух измерений в сочетании с соответствующей формулой позволяет рассчитать квантовую эффективность солнечного элемента.
Cпецификация
| Режим входного напряжения | Однотактный или дифференциальный |
| Полная чувствительность | От 1 нВ до 1 В в последовательности 1-2-5
От 1 фА до 1 мкА |
| Входной ток | 106 or 108 V/A |
| Импеданс | • Напряжение: 10 МОм // 25 пФ, связь по переменному или постоянному току
• Ток: 1 кОм относительно виртуальной земли |
| Коэффициент ослабления синфазного сигнала (C.M.R.R) | > 100 дБ до 10 кГц, с уменьшением на 6 дБ/октаву |
| Динамический резерв | > 120 дБ |
| Точность усиления | 0,2% тип., 1% макс. |
| Шум напряжения | 5 нВ/√Гц на частоте 997 Гц |
| Шум тока | • 15 фА/√Гц при 97 Гц
• 13 фА/√Гц при 997 Гц |
| Сетевые фильтры | 50/60 Гц и 100/120 Гц |
| Заземление | Экран BNC можно заземлить или подключить через сопротивление 10 кОм к земле. |
| Вход | • Диапазон частот: от 1 мГц до 102 кГц
• Опорный вход: ТТЛ или синус • Входное сопротивление: 1 МОм/25 пФ |
| Фаза | • Разрешение: 1 мкград
• Абсолютная фазовая погрешность: < 1 градуса • Относительная фазовая погрешность: < 1 мград • Ортогональность: 90° ± 0,001° • Фазовый шум: (Внутренний опорный сигнал) Синтезированный, <0,0001°СКЗ на частоте 1 кГц; (Внешний опорный сигнал) 0,001°СКЗ на частоте 1 кГц (постоянная времени 100 мс, 12 дБ/октаву) • Дрейф: <0,01°/℃ ниже 10 кГц, <0,1°/℃ выше 10 кГц |
| Обнаружение гармоник | 2F, 3F, …nF до 102 кГц (n<32767) |
| Время сбора данных | • Внутренний опорный сигнал: мгновенное получение данных
• Внешний опорный сигнал: (2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
| Устойчивость | • Цифровой выход: отсутствие дрейфа нуля при любых настройках
• Дисплей: отсутствие дрейфа нуля при любых настройках • Аналоговый выход: <5 ppm/℃ для всех настроек динамического резерва |
| Подавление гармоник | -90 dB |
| Постоянная времени | • 10 мкс – 3 кс (<200 Гц)
• 10 мкс – 30 с (>200 Гц) (спад 6, 12, 18, 24 дБ/октаву) |
| Синхронные фильтры | Доступно ниже 200 Гц (спад 18, 24 дБ/октаву) |
| Частота | • Диапазон: от 1 мГц до 102 кГц
• Точность: 2 ppm + 10 мкГц • Разрешение: 1 мГц |
| Искажения | • -80 дБн (f < 10 кГц)
• -70 дБн (f > 10 кГц) |

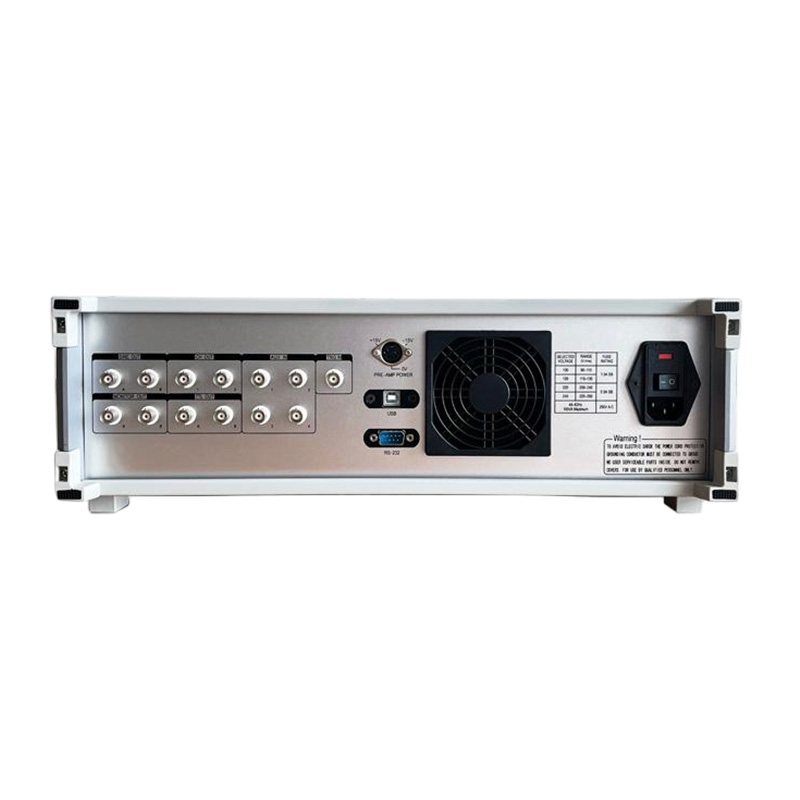

| Амплитуда | 0,001–5 В (среднеквадратичное значение) |
| Точность | 1% |
| Стабильность | 50 ppm/℃ |
| Выход | Выход синусоидального сигнала на задней панели и выход синхронизации TTL на задней панели |
| Интерфейс | Интерфейсы USB2.0 и RS-232 |
| Выходы CH1 и CH2 | • Функция: выход X, Y, R, θ
• Выходное напряжение: ±10 В (полная шкала), максимальный выходной ток 30 мА |
| Экран | 5,6 дюйма, TFT, 640×480 |
| Формат экрана | Один или два дисплея |

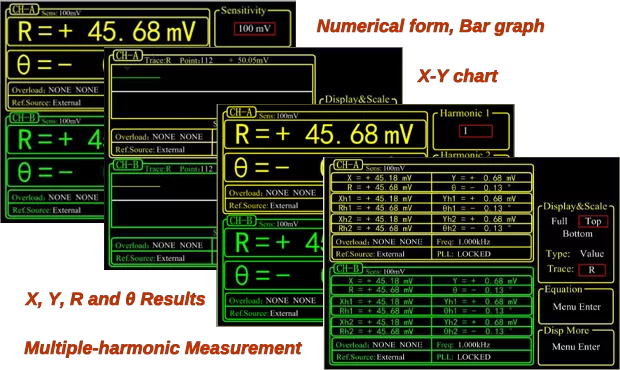

| Отображаемые величины | На каждом дисплее отображается одна трасса, трассы можно определить как X,Y,R,θ |
| Типы отображения | Числовая форма, столбчатая диаграмма и ленточная диаграмма |
| Потребляемая мощность | • Напряжение: 220–240 В переменного тока, 100–120 В переменного тока (опционально)
• Частота: 50/60 Гц • Мощность: 50 Вт |
| Размеры | • 473 (Ш) × 160 (В) × 490 (Г) мм (с ножками)
• 473 (Ш) × 147 (В) × 490 (Г) мм (без ножек) |
| Вес | 11 кг |
