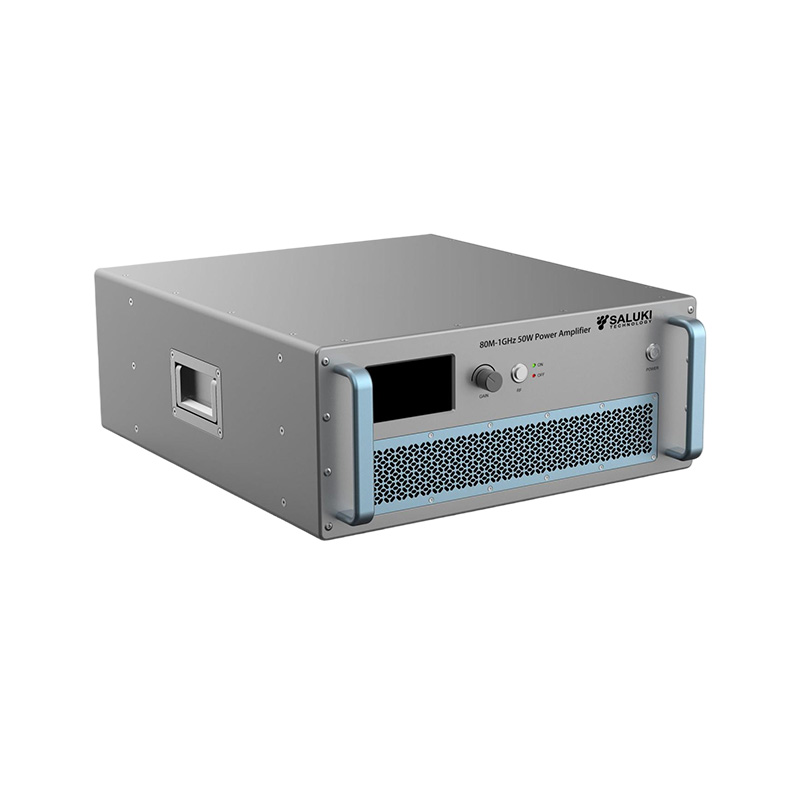

Saluki Серия SPA-80M-1 Твердотельный усилитель мощности
Серия Saluki SPA-80M-1 — это твердотельный СВЧ-усилитель мощности с выходной частотой от 80 МГц до 1 ГГц и максимальной выходной мощностью 1200 Вт.
Описание
маркер
Описание продукта
Серия Saluki SPA-80M-1 — это твердотельный СВЧ-усилитель мощности с выходной частотой от 80 МГц до 1 ГГц и максимальной выходной мощностью 1200 Вт. Его конструкция основана на самой передовой в отрасли технологии LDMOS, что обеспечивает высокую эффективность и надежность выходной мощности. Изделие оснащено такими функциями, как измерение температуры и тока, защита от аварийных сигналов и другими.
Широкополосный твердотельный усилитель мощности в основном используется в испытательных и измерительных приборах, системах связи, системах управления воздушным движением и других областях.
Основные характеристики
● Многооктавная широкополосная передача
● Высокая выходная мощность
● Широкий динамический диапазон
● Высокоэффективная технология GaN
● Низкое энергопотребление
● Низкий уровень паразитных сигналов
● Контроль мощности в прямом и обратном направлении
● Высокая устойчивость к нагрузкам
● Защита от перенапряжения, перегрева и перегрузки по току
● Сертификация CE, RoHS
Спецификация
| Диапазон частот | 80 МГц – 1 ГГц |
| Выходная мощность | 50 Вт / 100 Вт / 200 Вт / 400 Вт / 600 Вт / 1000 Вт / 1200 Вт |
| Коэффициент усиления | 50 дБ / 53 дБ / 54 дБ / 55 дБ / 56 дБ / 60 дБ (мин.) |
| Входной КСВ | 1,5:1 (тип.) |
| Импеданс | 50 Ом |
| Интерфейс связи | RS485, LAN |
| Источник питания | 220 В переменного тока ±10%, 50/60 Гц |
| Тип охлаждения | Воздушное охлаждение |
| Рабочая температура | 0–50 ℃ |
Основная машина
| Опция: | Наименование: | Описание: |
| SPA-80M-1-50 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 50 Вт |
| SPA-80M-1-100 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 100 Вт |
| SPA-80M-1-200 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 200 Вт |
| SPA-80M-1-400 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 400 Вт |
| SPA-80M-1-600 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 600 Вт |
| SPA-80M-1-1000/1200 | Твердотельный усилитель мощности | 80 МГц – 1 ГГц, выходная мощность 1000 Вт/1200 Вт |
Опции:
| Опция: | Наименование: |
| 001 | Контроль прямой/обратной мощности |
| 002 | Обнаружение входной мощности |
| 003 | Интерфейс GPIB |
Cпецификация
| Режим входного напряжения | Однотактный или дифференциальный |
| Полная чувствительность | От 1 нВ до 1 В в последовательности 1-2-5
От 1 фА до 1 мкА |
| Входной ток | 106 or 108 V/A |
| Импеданс | • Напряжение: 10 МОм // 25 пФ, связь по переменному или постоянному току
• Ток: 1 кОм относительно виртуальной земли |
| Коэффициент ослабления синфазного сигнала (C.M.R.R) | > 100 дБ до 10 кГц, с уменьшением на 6 дБ/октаву |
| Динамический резерв | > 120 дБ |
| Точность усиления | 0,2% тип., 1% макс. |
| Шум напряжения | 5 нВ/√Гц на частоте 997 Гц |
| Шум тока | • 15 фА/√Гц при 97 Гц
• 13 фА/√Гц при 997 Гц |
| Сетевые фильтры | 50/60 Гц и 100/120 Гц |
| Заземление | Экран BNC можно заземлить или подключить через сопротивление 10 кОм к земле. |
| Вход | • Диапазон частот: от 1 мГц до 102 кГц
• Опорный вход: ТТЛ или синус • Входное сопротивление: 1 МОм/25 пФ |
| Фаза | • Разрешение: 1 мкград
• Абсолютная фазовая погрешность: < 1 градуса • Относительная фазовая погрешность: < 1 мград • Ортогональность: 90° ± 0,001° • Фазовый шум: (Внутренний опорный сигнал) Синтезированный, <0,0001°СКЗ на частоте 1 кГц; (Внешний опорный сигнал) 0,001°СКЗ на частоте 1 кГц (постоянная времени 100 мс, 12 дБ/октаву) • Дрейф: <0,01°/℃ ниже 10 кГц, <0,1°/℃ выше 10 кГц |
| Обнаружение гармоник | 2F, 3F, …nF до 102 кГц (n<32767) |
| Время сбора данных | • Внутренний опорный сигнал: мгновенное получение данных
• Внешний опорный сигнал: (2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
| Устойчивость | • Цифровой выход: отсутствие дрейфа нуля при любых настройках
• Дисплей: отсутствие дрейфа нуля при любых настройках • Аналоговый выход: <5 ppm/℃ для всех настроек динамического резерва |
| Подавление гармоник | -90 dB |
| Постоянная времени | • 10 мкс – 3 кс (<200 Гц)
• 10 мкс – 30 с (>200 Гц) (спад 6, 12, 18, 24 дБ/октаву) |
| Синхронные фильтры | Доступно ниже 200 Гц (спад 18, 24 дБ/октаву) |
| Частота | • Диапазон: от 1 мГц до 102 кГц
• Точность: 2 ppm + 10 мкГц • Разрешение: 1 мГц |
| Искажения | • -80 дБн (f < 10 кГц)
• -70 дБн (f > 10 кГц) |
| Амплитуда | 0,001–5 В (среднеквадратичное значение) |
| Точность | 1% |
| Стабильность | 50 ppm/℃ |
| Выход | Выход синусоидального сигнала на задней панели и выход синхронизации TTL на задней панели |
| Интерфейс | Интерфейсы USB2.0 и RS-232 |
| Выходы CH1 и CH2 | • Функция: выход X, Y, R, θ
• Выходное напряжение: ±10 В (полная шкала), максимальный выходной ток 30 мА |
| Экран | 5,6 дюйма, TFT, 640×480 |
| Формат экрана | Один или два дисплея |
| Отображаемые величины | На каждом дисплее отображается одна трасса, трассы можно определить как X,Y,R,θ |
| Типы отображения | Числовая форма, столбчатая диаграмма и ленточная диаграмма |
| Потребляемая мощность | • Напряжение: 220–240 В переменного тока, 100–120 В переменного тока (опционально)
• Частота: 50/60 Гц • Мощность: 50 Вт |
| Размеры | • 473 (Ш) × 160 (В) × 490 (Г) мм (с ножками)
• 473 (Ш) × 147 (В) × 490 (Г) мм (без ножек) |
| Вес | 11 кг |
