Ceyear серии 1466V Векторный генератор сигналов
Богатый набор встроенных функций, таких как аналоговая модуляция, цифровая модуляция, моделирование замирания и AWGN, делает ежедневное тестирование более удобным.
Описание
маркер
Обзор продукта

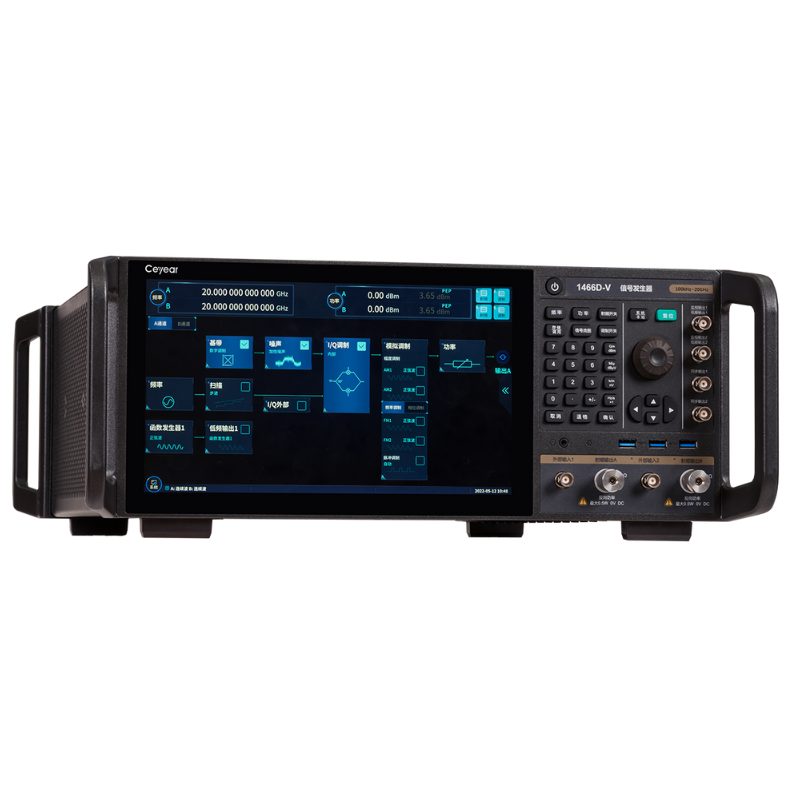

Генератор сигналов серии 1466-V — это универсальный испытательный прибор для современных испытаний в СВЧ и миллиметровом диапазонах. Он отличается широким диапазоном частот, большой полосой радиочастотной модуляции, высокой спектральной чистотой сигнала, высокой точностью выходной мощности и большим динамическим диапазоном, а также превосходной точностью векторной модуляции и производительностью ACPR. Генератор имеет одномашинный двухканальный ВЧ-канал и многомашинную каскадную конструкцию, что позволяет удовлетворить различные требования к испытаниям. Богатый набор встроенных функций, таких как аналоговая модуляция, цифровая модуляция, моделирование замирания и AWGN, делает ежедневные испытания более удобными. Взаимодействие с программным обеспечением для моделирования позволяет реализовать многосценарное моделирование сигналов, что упрощает поддержку сложных сценариев, таких как беспроводная и мобильная связь. Новый уровень взаимодействия человека с компьютером включает в себя управление с помощью большого сенсорного экрана, управление доступом через мобильный браузер, идентификацию подключений измерителей мощности разных производителей, многопользовательское развертывание, запись команд SCPI, настройку интерфейса управления и ряд новых функций, которые делают испытания более удобными для пользователя. Генератор сигналов серии 1466-V идеально подходит для высококачественного тестирования от уровня компонентов до уровня системы.
Основные характеристики
Диапазон частот коаксиального кабеля: от 6 кГц до 13 ГГц/20 ГГц/33 ГГц/45 ГГц/53 ГГц/67 ГГц
Превосходная спектральная чистота: SSB < –132 дБн/Гц (типичная несущая 10 ГГц при отстройке 10 кГц), паразитные сигналы < –80 дБн (несущая 10 ГГц)
Широкий динамический диапазон высокой выходной мощности: регулируемая мощность от -150 дБм до +25 дБм
Превосходная точность векторной модуляции
Максимальная полоса радиочастотной модуляции 2 ГГц, опционально 500 МГц/1 ГГц/2 ГГц
Богатый набор функций модуляции, охватывающий аналоговую, импульсную и более 30 цифровых
Поддержка многотональной CW и сложной многочастотной модуляции
Одномашинный двухканальный + многомашинный каскад, многоканальный независимый или фазово-когерентный выход может быть Гибкая настройка
Большой сенсорный экран с поддержкой пользовательских меню
Регистратор SCPI в реальном времени и генератор кода для генерации исполняемого кода дистанционного управления на основе ручных операций
Технические характеристики
| Frequency Range | 1466C-V: 6 kHz to 13 GHz,
1465D-V: 6 kHz to 20 GHz, 1466E-V: 6 kHz to 33 GHz, 1466G-V: 6 kHz to 45 GHz, 1466H-V: 6 kHz to 53 GHz, 1466L-V: 6 kHz to 67 GHz, |
| Frequency Resolution | 0.001 Hz |
| Frequency Switching Time | <15ms (typ.) |
| Time Base Aging Rate | ±5×10-10/day(after continuous switch-on for 30 days) (typ.) |
| Reference Output | • Frequency: 10MHz
• Power: >+4dBm, to 50Ω |
| Reference Input | • Frequency: 1-100 MHz, 1Hz step
• Power: -5dBm to +10dBm, 50Ω impedance |
| Sweep Mode | Step sweep, List Sweep and Ramp (Analog) Sweep (option S15) power sweep (option S16) |
| High Precision Analog Sweep (Option S15) | Max. sweep speed:
4GHz < f : 400MHz/ms Sweep accuracy: ±0.05% Sweep width (for 100ms, within the maximum width of 100ms as specified) |
| Minimum Output Power | Standard:
• 1466C/D/E/G-V: -10 dBm (-20 dBm configurable) • 1466H/L-V: -10 dBm (-20 dBm configurable) |
| Power Resolution | 0.01 dB |
| Power Temperature Stability | 0.02 dB/ºC (typical) |
| VSWR | • 100kHz ≤ f ≤ 20GHz: <1.6
• 20GHz < f ≤ 40GHz: <1.8 • 40GHz < f ≤ 67GHz: <2.0
|
| Harmonic Wave (Standard) | • 100kHz ≤ f ≤ 3GHz: < -30dBc
• 3GHz < f ≤ 67GHz: < -55dBc (at +10dBm or Max. specified output power, whichever is lower) |
| Sub-harmonic Wave (Standard) | • 100kHz ≤ f ≤ 20GHz: < -80dBc
• 20GHz ＜ f ≤ 40GHz: < -60dBc • 40GHz ＜ f ≤ 67GHz: < -50dBc (at +10dBm or Max. specified output power, whichever is lower) |
| Non-harmonic Wave (Option H04-1 Ultra Low Phase Noise) | • 6kHz ≤ f ≤ 250MHz: < -58dBc
• 250MHz < f ≤ 4GHz: < -70dBc • 4GHz ＜ f ≤ 10GHz: < -70dBc • 10GHz ＜ f ≤ 20GHz: < -64dBc • 20GHz ＜ f ≤ 40GHz: < -58dBc • 40GHz ＜ f ≤ 67GHz: < -45dBc (At 0dBm, beyond 3kHz offset) |
| Non-harmonic Wave (Option H04-2 Ultra Low Phase Noise) | • 6kHz ≤ f ≤ 250MHz: < -68dBc
• 250MHz < f ≤ 4GHz: < -80dBc • 4GHz ＜ f ≤ 10GHz: < -80dBc • 10GHz ＜ f ≤ 20GHz: < -74dBc • 20GHz ＜ f ≤ 40GHz: < -68dBc • 40GHz ＜ f ≤ 67GHz: < -45dBc (At 0dBm, beyond 3kHz offset) |
| RF Output Port | • 1466C/D (-V): 3.5mm (male), impedance 50Ω
• 146E/G(-V): 2.4mm (male), impedance 50Ω • 1466H/L(-V): 1.85mm (male), impedance 50Ω |
| Power Consumption | < 700W |
| Dimension (max.) | • 426 (W) × 177 (H) × 500 (D) mm (excluding the handle)
• 475 (W) × 193 (H) × 620 (D) mm (including the handle) |
| Weight | < 35kg (the weight varies with the model and option configuration) |
| Power Supply | 100-120VAC, 50-60Hz; or 200-240VAC, 50-60Hz (self-adaptive) |
