Ceyear 1433 серии Ручной генератор сигналов
Расширенный диапазон частот: от 1 МГц до 50 ГГц
Описание
маркер
Обзор продукта
Генератор сигналов серии 1433 — это портативный прибор, специально разработанный для полевых испытаний компанией Ceyear Technology Co., Ltd. Он обладает функциями вывода непрерывного сигнала, ЧМ/АМ/импульсной модуляции, регулировки амплитуды в широком динамическом диапазоне, пошагового/списочного сканирования и т.д. Интегрированная конструкция с большим емкостным сенсорным экраном 8,4 дюйма обеспечивает удобство работы.
Генератор сигналов серии 1433 отличается компактными размерами, гибким питанием и хорошей адаптируемостью к рабочей среде, что делает его идеальным для использования на месте. Он может применяться для полевого монтажа, отладки и ежедневного обслуживания, диагностики неисправностей электронных интегрированных систем, проверки производительности приемников, тестирования радиолокационного, коммуникационного, навигационного и другого оборудования.
Ключевые факты
Широкий диапазон частот: от 1 МГц до 50 ГГц
Более высокое разрешение по частоте: 0,1 Гц
Превосходные характеристики фазового шума: -110 дБн/Гц при смещении частоты 10 кГц на несущей 10 ГГц (типичное значение)
Различные вспомогательные тестовые интерфейсы: опорный вход/выход, импульсный вход, выход мониторинга, выход синхронизации и т. д.
Удобное и быстрое управление: большой 8,4-дюймовый экран с ярким ЖК-дисплеем, удобный емкостный сенсорный экран, интегрированная конструкция ЖК-дисплея и сенсорного экрана
Высокая адаптивность к окружающей среде: рабочий диапазон температур от -10℃ до 50℃
Гибкий режим питания: питание от аккумулятора или адаптера питания
Характеристики
Тестирование помехоустойчивости электронной системы
Генератор сигналов серии 1433 имеет широкий диапазон выходных частот и мощностей, а также широкий спектр функций аналоговой модуляции. Он способен имитировать и генерировать сигналы помех в реальных боевых условиях во время испытаний помехоустойчивости электронной системы, что может быть использовано для испытаний помехоустойчивости электронной системы.
Испытание характеристик приёма радиолокационных станций и устранение неисправностей
Для испытаний характеристик приёма радиолокационных станций и другого электронного оборудования и устранения неисправностей генераторы сигналов серии 1433 обеспечивают выходной сигнал непрерывного сигнала (CW), аналоговой модуляции и могут имитировать сигнал возбуждения.

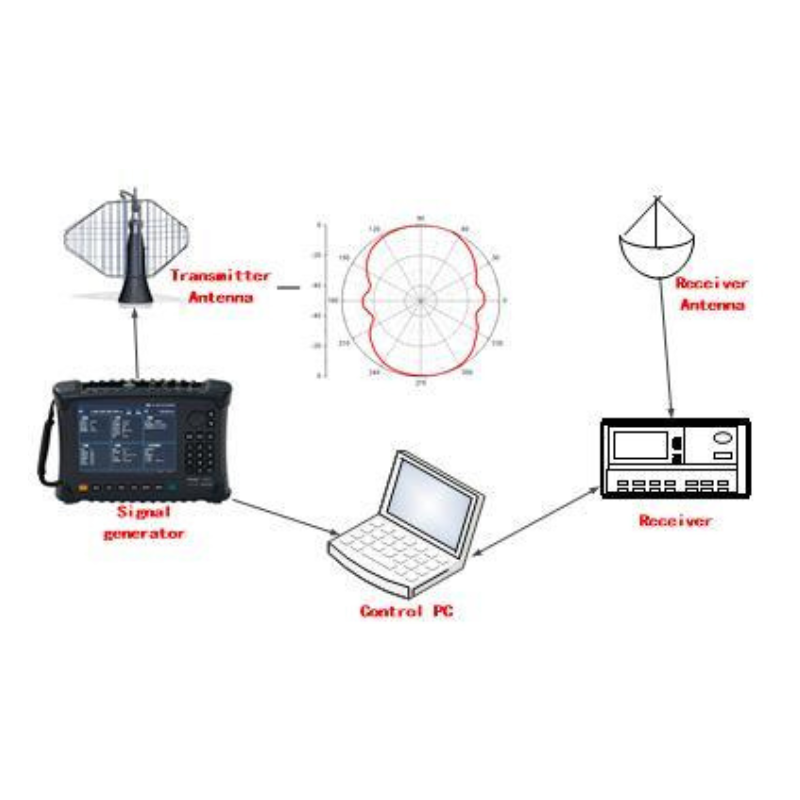

Полевые испытания диаграммы направленности антенны
Для полевых испытаний диаграммы направленности антенны генератор сигналов серии 1433 выдаёт сигнал с известной фиксированной амплитудой, который используется для проверки индикатора диаграммы направленности передающей антенны.
Основные технические характеристики
| Frequency Characteristics | |||
| Frequency Range | 1433D:1MHz～20GHz1433E:1MHz～26.5GHz
1433F:1MHz～40GHz 1433H:1MHz～50GHz |
Frequency | N（internal YO harmonic number） |
| 1MHz≤f＜2.35GHz | 1/2 | ||
| 2.35GHz≤f＜2.5GHz | 1/8 | ||
| 2.5GHz≤f＜5GHz | 1/4 | ||
| 5GHz≤f≤10GHz | 1/2 | ||
| 10GHz＜f≤20GHz | 1 | ||
| 20GHz＜f≤40GHz | 2 | ||
| 40GHz＜f≤50GHz | 4 | ||
| Frequency Resolution | 0.1Hz | ||
| Internal timebase | Aging rate | ±0.5×10-6/year | |
| Temperature effects | ±0.3×10-6（-10℃～50℃，versus 25℃±5℃） | ||
| Initial calibration accuracy | ±0.5×10-6 | ||
| Reference input | frequency | 1MHz～10MHz，step 1MHz | |
| Power | -5dBm～+10dBm，impedance: 50Ω | ||
| Reference output | Frequency | 10MHz | |
| Power | ＞0dBm，50Ω impedance | ||
| Sweep characteristics | |||
| Sweep features | Sweep mode | Step/List | |
| Sweep points | 2 to 1601 | ||
| Dwell time | 10ms to 100s | ||
| Trigger mode | Auto/manual | ||
| Level characteristics | |||
| Stable output power range(25℃±10℃，CW mode) | 1MHz≤f＜2.5GHz | -120dBm～+5dBm | |
| 2.5GHz≤f≤10GHz | -120dBm～+10dBm | ||
| 10GHz＜f≤20GHz | -120dBm～+5dBm | ||
| 20GHz＜f≤40GHz | -120dBm～+5dBm | ||
| 40GHz＜f≤50GHz | -120dBm～0dBm | ||
| Level accuracy（25℃±10℃） | -10dBm＜P≤Maximum stable output power | ±1.0dB | |
| -60dBm＜P≤-10dBm | ±1.5dB | ||
| -90dBm＜P≤-60dBm | ±1.8dB | ||
| Output impedance | 50Ω（Rating） | ||
| SWR | 1MHz≤f≤20GHz | ＜1.8:1 | |
| 20GHz＜f≤40GHz | ＜2.0:1 | ||
| 40GHz＜f≤50GHz | ＜2.5:1 | ||
| Maximum reverse power | +27dBm（0V DC）（Rating） | ||
| Spectral purity（specification is point frequency without modulated mode） | |||
| Harmonics（Measured at +5dBm or maximum specified power, whichever is lower） | 1MHz≤f≤1.5GHz | ≤-40dBc | |
| 1.5GHz＜f≤2.5GHz | ≤-30dBc | ||
| 2.5GHz＜f≤19GHz | ≤-40dBc | ||
| 19GHz＜f≤25GHz | ≤-30dBc | ||
| 25GHz＜f≤50GHz | ≤-35dBc（typical） | ||
| Non-harmonics（0dBm，>10kHz offset） | 1MHz≤f＜2.5GHz | ≤-54dBc | |
| 2.5GHz≤f＜5GHz | ≤-60dBc | ||
| 5GHz≤f≤10GHz | ≤-56dBc | ||
| 10GHz＜f≤20GHz | ≤-50dBc | ||
| 20GHz＜f≤38GHz | ≤-44dBc | ||
| 38GHz＜f≤50GHz | ≤-40dBc | ||
| SSB Phase noise（at maximum stable output power） | 1MHz≤f＜2.35GHz | ≤-82dBc/Hz@100Hz | |
| ≤-98dBc/Hz@1kHz | |||
| ≤-108dBc/Hz@10kHz | |||
| ≤-106dBc/Hz@100kHz | |||
| 2.35GHz≤f＜2.5GHz | ≤-94dBc/Hz@100Hz | ||
| ≤-110dBc/Hz@1kHz | |||
| ≤-120dBc/Hz@10kHz | |||
| ≤-118dBc/Hz@100kHz | |||
| 2.5GHz≤f＜5GHz | ≤-88dBc/Hz@100Hz | ||
| ≤-104dBc/Hz@1kHz | |||
| ≤-114dBc/Hz@10kHz | |||
| ≤-112dBc/Hz@100kHz | |||
| 5GHz≤f≤10GHz | ≤-82dBc/Hz@100Hz | ||
| ≤-98dBc/Hz@1kHz | |||
| ≤-108dBc/Hz@10kHz | |||
| ≤-106dBc/Hz@100kHz | |||
| 10GHz＜f≤20GHz | ≤-76dBc/Hz@100Hz | ||
| ≤-92dBc/Hz@1kHz | |||
| ≤-102dBc/Hz@10kHz | |||
| ≤-100dBc/Hz@100kHz | |||
| 20GHz＜f≤40GHz | ≤-70dBc/Hz@100Hz | ||
| ≤-86dBc/Hz@1kHz | |||
| ≤-96dBc/Hz@10kHz | |||
| ≤-94dBc/Hz@100kHz | |||
| 40GHz＜f≤50GHz | ≤-68dBc/Hz@100Hz | ||
| ≤-84dBc/Hz@1kHz | |||
| ≤-94dBc/Hz@10kHz | |||
| ≤-92dBc/Hz@100kHz | |||
| Modulation Characteristics | |||
| Pulse modulation（Frequency >10MHz） | On/off ratio | ≥80dB | |
| Rise/fall times | ≤30ns | ||
| minimum pulse width ALC ON | 1us（Deviation±50ns） | ||
| minimum pulse width ALC OFF | 100ns（Deviation±20ns） | ||
| Amplitude modulation（Frequency >10MHz） | Modulation type | Linear modulation、exponent modulation | |
| Modulation rate（3dB bandwidth） | DC～20kHz | ||
| Maximum depth | Linear closed loop：≥90% | ||
| Exponent closed loop：≥20dB | |||
| Linear AM accuracy | ±（5％× setting depth＋1%）（at 1kHz modulation rate） | ||
| Exponent AM accuracy | ±（5％× setting depth＋1dB）（at 1kHz modulation rate） | ||
| Frequency modulation（Frequency >10MHz） | Modulation rate（3dB bandwidth） | DC～20kHz | |
| Maximum peak deviation | N×800kHz（N: YO harmonic number），accuracy: ±10%（at 1kHz） | ||
| Distortion | ±3%（at 1kHz，100kHz offset，300Hz～3kHz demodulation bandwidth） | ||
| General characteristics | |||
| RF output port | 1433D | N（female），impedance: 50Ω | |
| 1433E | 2.4mm（male），impedance: 50Ω | ||
| 1433F | 2.4mm（male），impedance: 50Ω | ||
| 1433H | 2.4mm（male），impedance: 50Ω | ||
| Dimensions（W×H×D） | 314mm×218mm×91mm（excluding handle, foot mat and footing） | ||
| Weight | ≤5.5kg（including battery） | ||
| Power supply | Power adapter | input：100～240V、50/60Hz AC | |
| output：15VDC，4A | |||
| Lithium electronic battery | 10.8V，9900mAh | ||
| Power consumption | ≤45W（Battery charging is not included） | ||
| Temperature range | Operating temperature | -10℃～+50℃（battery charging temperature: 0℃～+45℃） | |
| Storage temperature | -40℃～+70℃（battery storage temperature: -20℃～+60℃） | ||
| Other interface | Pulse input | BNC（male） | |
| Synchronization output | BNC（male） | ||
| Monitoring output | BNC（male） | ||
| Reference input/output | BNC（male） | ||
