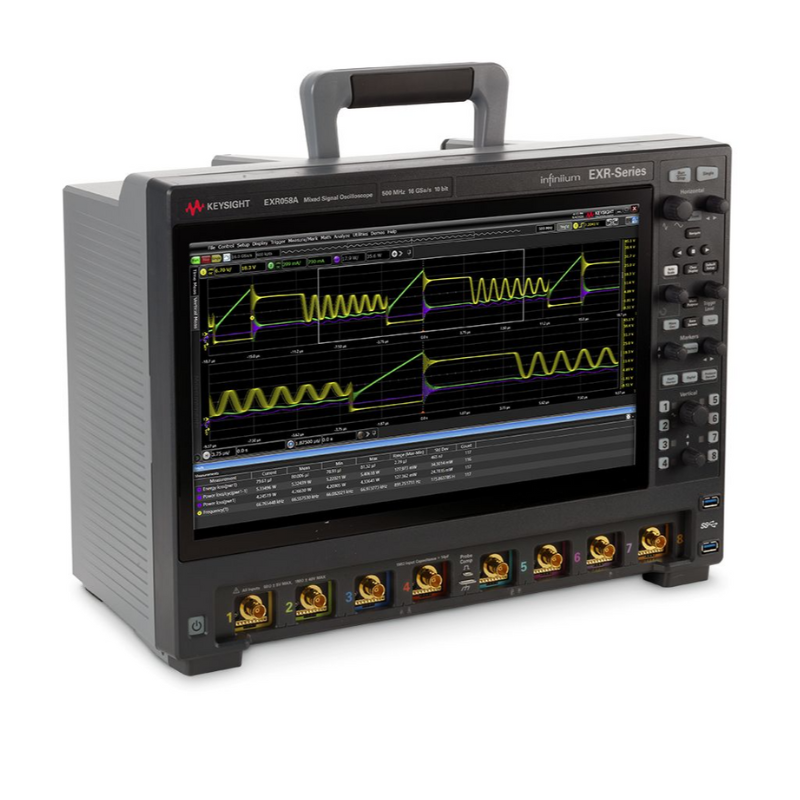

EXR058A Осциллограф Infiniium серии EXR: 500 МГц, 8 каналов
Мощный. Простой в использовании. Интуитивно понятный.
EXR058A Осциллограф реального времени Infiniium серии EXR, 500 МГц, 16 Гвыб/с, 8 каналов
Описание
маркер
Основные характеристики
- 500 МГц на всех 8 аналоговых каналах
- Более высокая скорость тестирования благодаря технологии ASIC
- Точные измерения с ENOB до 9,0, уровень шума всего 43 мкВ
- Максимальный объем памяти — 1,6 G точек
- Возможности расширены благодаря интеграции приборов «7 в 1»
- Возможность расширения до 8 каналов
Комплектация:
- Один пассивный пробник N2873A 500 МГц на канал
- Сумка для принадлежностей пробника
- Шнур питания (локализованный)
- Твердая крышка передней панели
- Калибровочный кабель BNC
- Клавиатура и мышь
- Набор библиотек ввода/вывода Keysight, руководство пользователя и руководство программиста поставляются на жестком диске осциллографа
- Сертификат заводской калибровки сроком на 1 год
Знакомьтесь с Infiniium EXR-Series
Представляем вам совершенно новую серию Infiniium EXR-Series. Восемь моделей с диапазоном производительности от 500 МГц до 6 ГГц, 4 или 8 аналоговыми каналами и десятки вариантов аппаратного и программного обеспечения делают Infiniium EXRSeries мощным, простым в использовании и интуитивно понятным устройством.
Технические характеристики серии Infiniium EXR
| Analog channels | 4 or 8, upgradeable |
| Bandwidth | 500 MHz to 6 GHz, upgradeable |
| Sample rate | 16 GSa/s |
| Memory | 100 Mpts, upgradeable to 400 Mpts or 1.6 Gpts flexible memory 1 |
| Resolution | 10 bits, up to 16 with high resolution |
| ENOB | As high as 9.0 |
| Digital logic channels | 16, dedicated input, upgradeable |
| Update rate | > 200,000 wfm/s |
| Eye diagram speed | > 750,000 UI/s |
| Screen display | 15.6” touch, full HD, dual screen support |
| Model numbers | 4 Channels | 8 Channels |
| 500 MHz | EXR054A | EXR058A |
| 1 GHz | EXR104A | EXR108A |
| 2 GHz | EXR204A | EXR208A |
| 2.5 GHz | EXR254A | EXR258A |
| 4 GHz | EXR404A | EXR408A |
| 6 GHz | EXR604A | EXR608A |
| Integrated Tools | Option |
| 16 digital channels | EXR2MSO |
| 50 MHz waveform generator | EXR2WAV |
| Bode plotter | Included with D9010PWRA or EXR2WAV |
| 4-digit DVM, 10-digit counters | Standard |
| Protocol analysis | Various |
Больше возможностей во временной области благодаря восьми аналоговым каналам
Серия Infiniium EXR обеспечивает полосу пропускания до 6 ГГц и частоту дискретизации 16 Гвыб/с на каждом из четырёх или восьми каналов. В сочетании со стандартной памятью объёмом 100 Мвыб/канал, гибким трёхступенчатым запуском, более чем 50 стандартными измерениями, обширной библиотекой специализированных пакетов и ускоренным тестированием на базе ASIC, серия Infiniium EXR позволяет вам увидеть больше, чем когда-либо прежде.
Больше возможностей благодаря целостности сигнала мирового класса
Каждая модель оснащена 10-разрядным АЦП с частотой дискретизации 16 Гвыб/с, доступной одновременно по всем каналам. Эффективность АЦП высокого разрешения зависит от малошумящего входного каскада, поддерживающего дополнительные уровни квантования. Наш малошумящий входной каскад включает в себя специализированные микросхемы, такие как 130-нм биКМОП-микросхема с выбираемыми пользователем аналоговыми фильтрами и возможностью расширения полосы пропускания с помощью программной лицензии. Это обеспечивает
- Вертикальное разрешение в четыре раза выше, чем у 8-битных осциллографов
- До 16 бит в режиме высокого разрешения
- Уровень шума всего 43 мкВ, системная разрядность 9,0 бит с аппаратной фильтрацией
Дополнительная информация в режиме истории событий и сегментированной памяти
Серия Infiniium EXR стандартно оснащена двумя полезными инструментами, позволяющими просматривать данные в прямом и обратном направлении. В режиме истории событий можно просто остановить осциллограф в любой момент, чтобы просмотреть до 1024 предыдущих событий запуска. Благодаря сегментированной памяти можно захватить более 100 000 событий после запуска для анализа, без ограничений по времени между событиями. Если в вашем проекте есть трудноуловимое событие, которое, кажется, происходит только в ваше отсутствие, эти инструменты подготовят осциллограф к его поиску, а затем позволят вам просмотреть записанные данные в удобное для вас время. А благодаря экрану Full HD с разрешением 1920x1080 пикселей и поддержке второго, независимого внешнего монитора, эти данные можно организовать и отобразить так, как вам удобнее.
