B1500A со стандартным комплектом 2 B1500A-A02 — комплект высокого разрешения (4 модуля высокого разрешения, кабели), кабель B1500A-030 длиной 3 м, частота сети B1500A-060 60 Гц
Несколько измерительных приборов в одном анализаторе параметров полупроводников
Анализатор параметров полупроводников Keysight B1500A — это универсальный анализатор характеристик устройств, поддерживающий измерение ВАХ, ВФХ, импульсных/динамических ВАХ и других характеристик. Базовый блок и подключаемые модули позволяют измерять характеристики большинства электронных устройств, а также материалов, полупроводников и активных/пассивных компонентов. Модульный анализатор параметров полупроводников B1500A обеспечивает гибкость при модернизации архитектуры по мере необходимости.

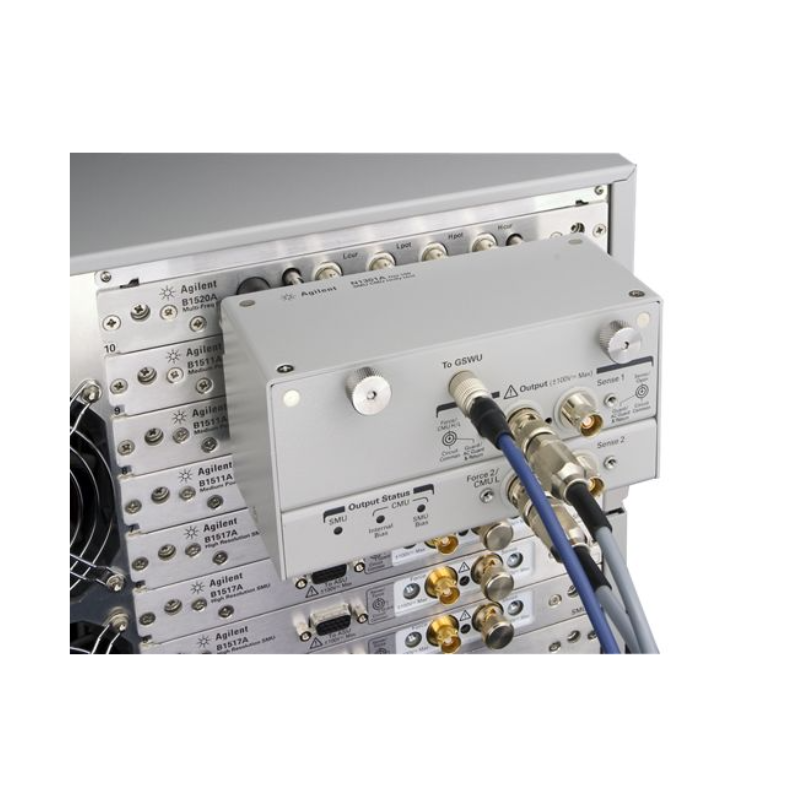

Переключение между измерениями ВАХ и ВАХ без замены кабелей.
Регистрация сверхбыстрых переходных процессов, невозможная с другими традиционными измерительными приборами.
Обнаружение многочастотных измерений емкости переменного тока в диапазоне от 1 кГц до 5 МГц.
Анализ данных без внешнего ПК с помощью интуитивно понятного интерфейса 15-дюймового сенсорного экрана. Настройте B1500A с помощью выбранных вами измерительных модулей, до 10 слотов в корпусе.
Наслаждайтесь 15-дюймовым сенсорным экраном с интуитивно понятным программным обеспечением Keysight EasyEXPERT group+.
| Device type | Application tests |
| CMOS transistor | Id-Vg, Id-Vd, Vth, breakdown, capacitance, and QSCV |
| Bipolar transistor | Ic-Vc, diode, Gummel plot, breakdown, capacitance, and more |
| Discrete device | Id-Vg, Id-Vd, Ic-Vc, diode, and more |
| Memory | Vth, capacitance, endurance test |
| Power device | Pulsed Id-Vg, pulsed Id-Vd, breakdown |
| Nano device | Resistance, Id-Vg, Id-Vd, Ic-Vc |
| Reliability test | NBTI/PBTI, charge pumping, electromigration, hot carrier injection, J-Ramp, TDDB, and more |
| Measurement capabilities | Staircase sweep, multi-channel sweep, pulse sweep, IV sampling, high-speed IV sampling, CV, C-t, C-f, etc. |
| Switching matrix control | B2200, B2201 and E5250 (E5252 card) are supported. |
| Analysis and data display capabilities | List-display, X-Y graph (with marker, cursor, and line), automatic analysis function, user function, and more |
| Data management | User workspace management, save/recall measurement data and setting with auto-record feature |
