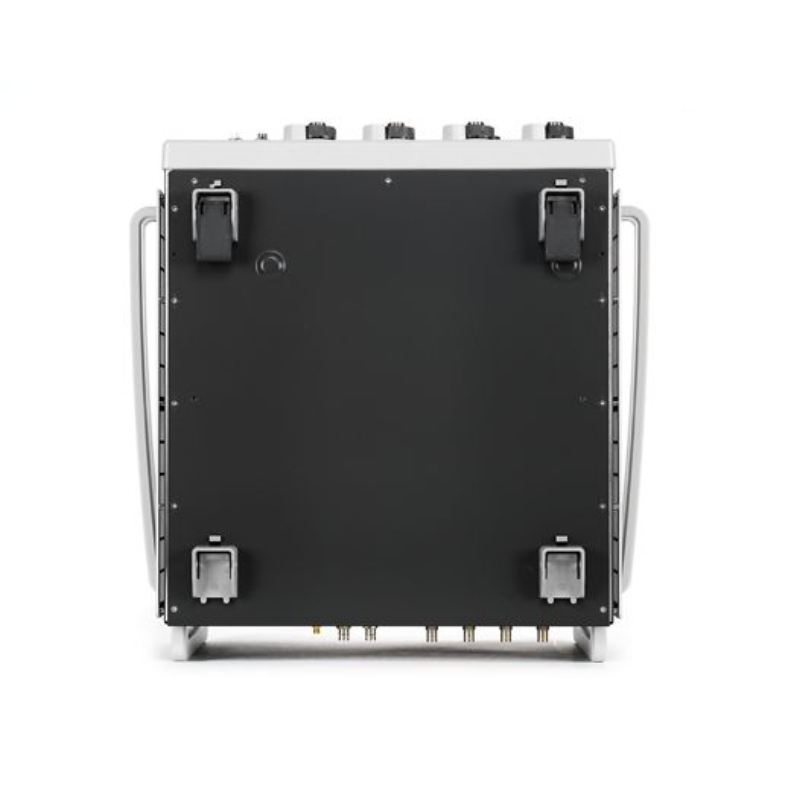

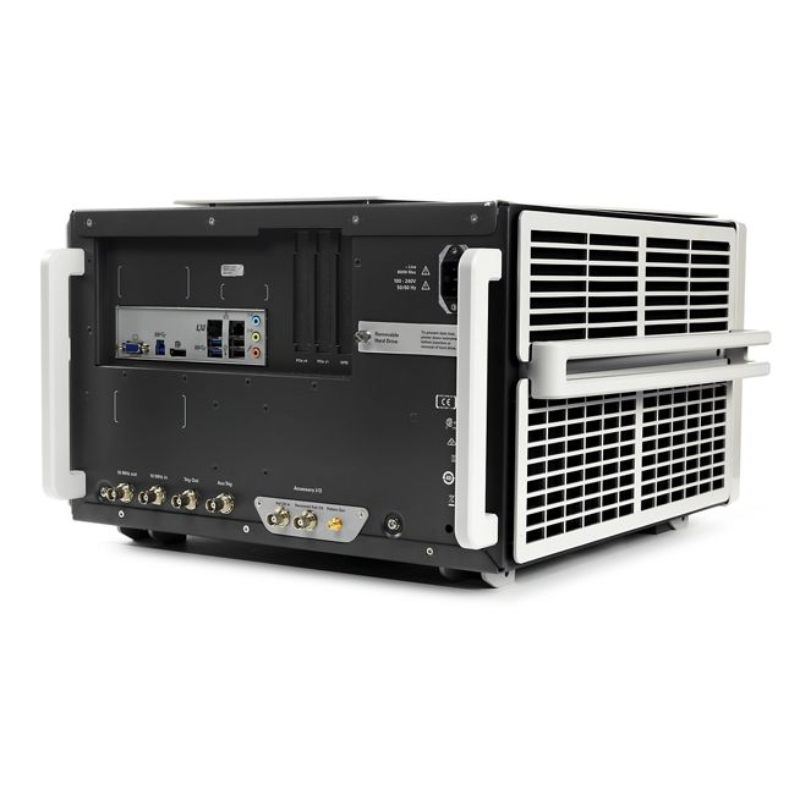

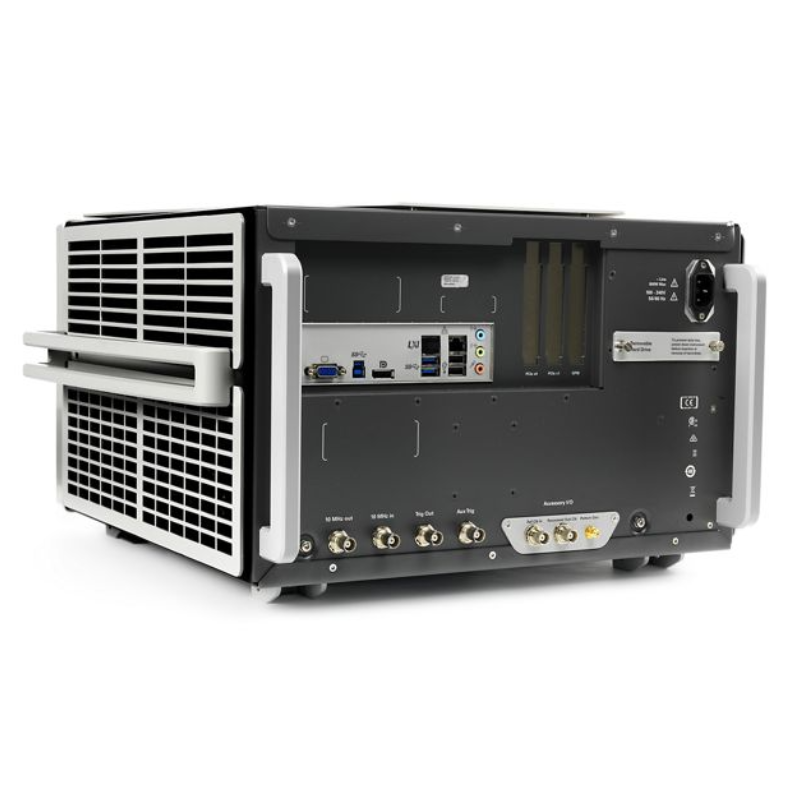

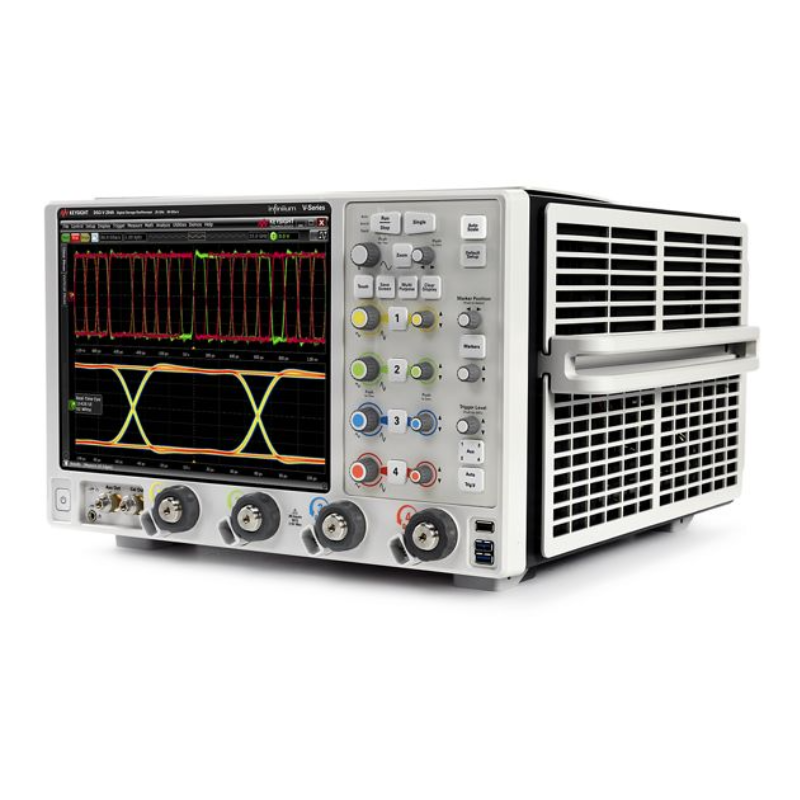

Keysight DSOV254A Осциллограф Infiniium серии V: 25 ГГц, 4 аналоговых канала
Keysight DSOV254A Осциллографы Infiniium серии V обеспечивают лучшую в отрасли точность, что гарантирует более глубокие знания при анализе и отладке высокоскоростных проектов.
Описание
маркер
Основные характеристики
- Аналоговая полоса пропускания 25 ГГц (с возможностью расширения)
- 4 аналоговых канала
- Захват более длинной трассировки сигнала с частотой дискретизации до 80 Гвыб/с и 2 Гвыб памяти для сбора данных
- Низкий уровень собственных шумов (1,73 мВСКЗ при 50 мВ/дел) и уровень измерения джиттера (100 фс)
- Повышенная точность измерений благодаря значениям ENOB более 5,5 и SFDR более 50 дБн
- Улучшите тестирование с помощью широчайшего набора инструментов для измерения джиттера, запуска, анализа и протоколирования (включая PrecisionProbe)
В комплекте:
- 50 Мвыб памяти
Введение и обзор модели
Осциллографы Infiniium серии V от Keysight Technologies, Inc. используют инновационную технологию, разработанную для обеспечения превосходных измерений. Независимо от того, тестируете ли вы несколько высокоскоростных последовательных линий или массивную параллельную шину, новый аппаратный последовательный запуск со скоростью 12,5 Гбит/с, исключительно большой длиной (160 бит), и быстрые цифровые каналы с частотой 20 Гвыб/с обеспечат своевременную проверку и отладку. Наш осциллограф, оснащенный малошумящим входным каскадом, усовершенствованным пробником InfiniiMax Ultra, обеспечивает полосу пропускания до 25 ГГц с профилем входного импеданса RC, обеспечивая крайне низкую нагрузку в средней полосе пропускания, необходимую для удовлетворения современных требований высокоскоростного зондирования. Осциллограф также поддерживает режим InfiniiMode и имеет пользовательский режим калибровки переменного тока, расширенный диапазон входного напряжения, повышенную точность благодаря уникальной характеристике S-параметров, меньшую емкостную нагрузку, расширенный диапазон входного напряжения, микро-/гнездовые головки пробника для малой плотности измерений и расширенную полосу пропускания. Благодаря широкому охвату программных решений, V-Series поможет вам быстрее достичь ясности в определении характеристик вашего проекта, что обеспечит своевременную поставку продукта.
Характеристики вертикальной системы
- Среднеквадратический уровень шума – характеристики производительности (измеренные)
- Вертикальная система – характеристики производительности
- Горизонтальная система – характеристики производительности
- Система сбора данных – характеристики производительности
- Система запуска – характеристики производительности
- Измерения и математические вычисления
- Характеристики платформы
- Общие характеристики
Определения
Измеряемый (изм.)
Характеристика, измеряемая в процессе разработки для представления ожидаемых характеристик. Эти данные не гарантируются, не включают погрешность измерений и измеряются при комнатной температуре (приблизительно 23 °C).
Номинальный (ном.)
Среднее или усредненное значение характеристики производительности или значение характеристики, определяемой конструкцией, например, тип разъема, физические размеры или скорость работы. Эти данные не гарантируются и измерены при комнатной температуре (приблизительно 23 °C).
Спецификация (спец.)
Гарантированная производительность калиброванного прибора, хранившегося не менее 2 часов в диапазоне рабочих температур от 5 до 40 °C и после 30-минутного прогрева.
Типичные значения (тип.)
Характеристики, которым соответствуют 80% или более произведенных приборов. Эти данные не гарантируются, не включают погрешность измерений и действительны только при комнатной температуре (приблизительно 23 °C).
Диапазон рабочих частот
Диапазон рабочих частот — это диапазон частот скорректированных спектральных составляющих сигнала путем исключения частотных и фазовых характеристик отдельных компонентов.
Аналоговая полоса пропускания
Аналоговая полоса пропускания описывает полосу пропускания по уровню 3 дБ полного оптоэлектронного входного тракта без какой-либо частотной или фазовой коррекции.
Чувствительность
Предельная чувствительность соответствует мощности принятого сигнала на входном интерфейсе, при которой DP-QPSK со скоростью 32 Гбод демонстрирует EVM 32,5% или менее. EVM 32,5% соответствует BER 1E-3 для предполагаемого добавленного гауссова белого шума (AWGN) согласно формуле = 0,5*ERFC(1/(SQRT (2)*(EVM²+1))).
Эффективное число бит (ENOB)
Определение в соответствии со стандартом IEEE 1057: «Для входного синусоидального сигнала заданной частоты и амплитуды ENOB — это число бит идеального регистратора формы сигнала, для которого среднеквадратическая ошибка квантования равна среднеквадратичному значению NAD тестируемого регистратора формы сигнала». ENOB определяется по формуле.
