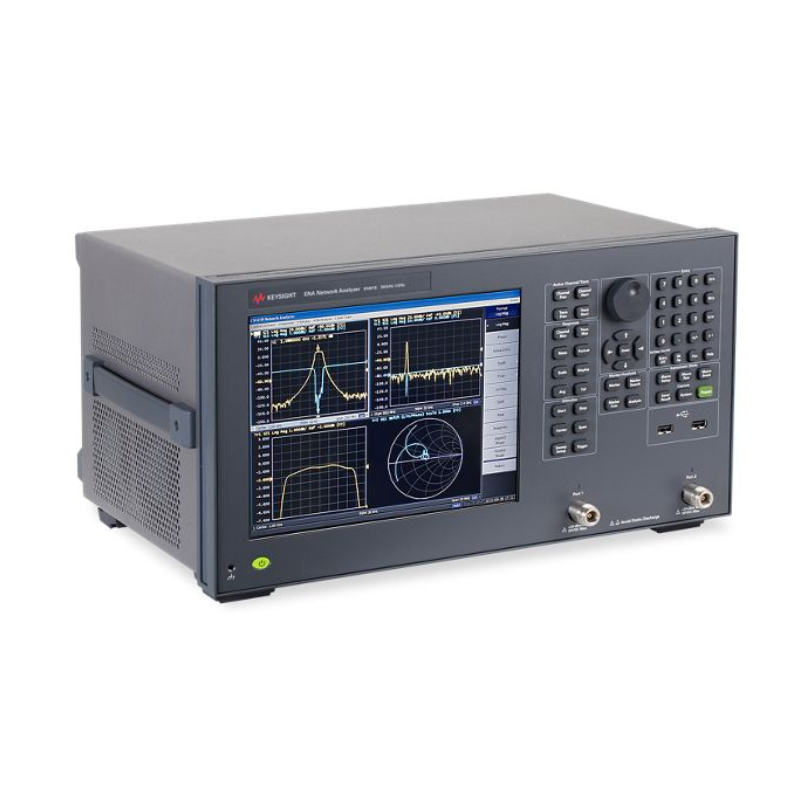

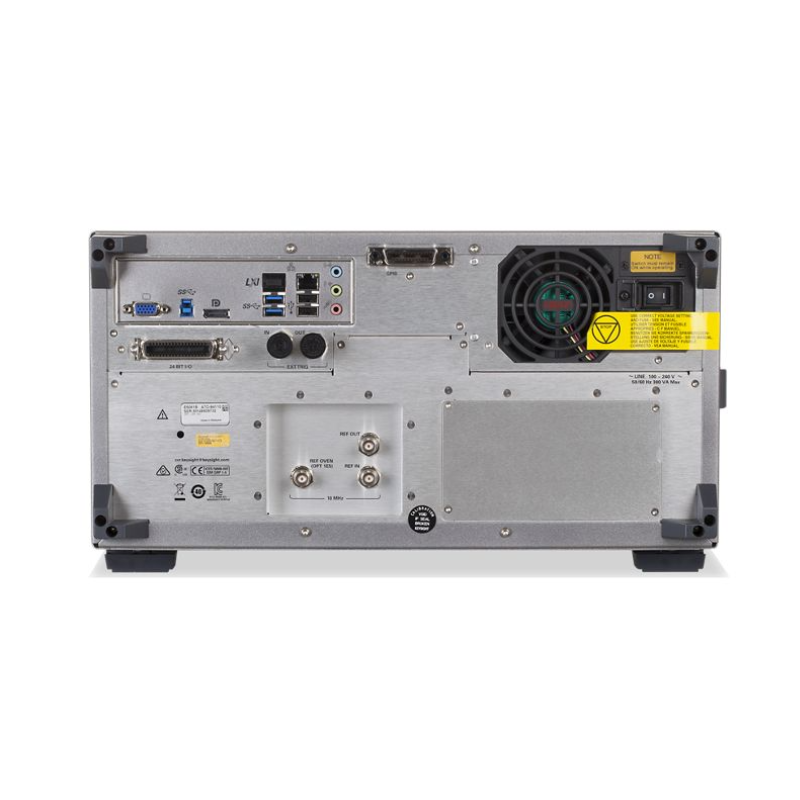

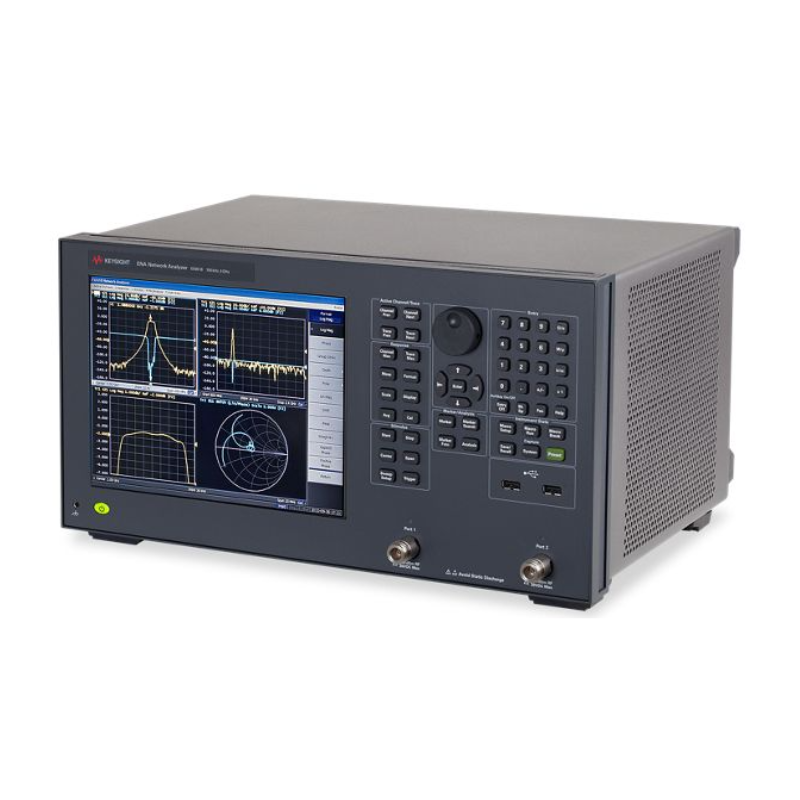

Keysight E5061B ENA Векторный анализатор цепей
Испытательный комплект для передачи/отражения E5061B, от 100 кГц до 1,5 ГГц, системное сопротивление 50 Ом
Описание
маркер
Основные характеристики
Расширенные измерительные возможности в компактном корпусе
Keysight E5061B удовлетворяет широкому спектру потребностей в измерениях электронных компонентов и схем от низких до высоких частот. E5061B — идеальное решение для применения в таких отраслях, как беспроводная связь, аэрокосмическая и оборонная промышленность, компьютерная техника, медицина, автомобилестроение, кабельное телевидение и многих других.
Бесплатные пробные версии программного обеспечения E5061B
Программные инструменты анализатора цепей позволяют исследовать, характеризовать и устранять неполадки в ваших схемах в различных измерительных приложениях. Упростите сложные измерения на E5061B с помощью таких программных приложений, как анализ беспроводной передачи энергии, анализ во временной области и другие.
Стандартные конфигурации
Выберите оптимальную конфигурацию для ваших задач из широкого спектра испытательных комплектов: от 100 кГц до 1,5 ГГц/3 ГГц, 2 порта, 50 или 75 Ом, для измерения пропускания/отражения или S-параметров.
Опыт работы с широким спектром приложений с опцией LF-RF (опция 3L5/3L4/3L3): от 5 Гц до 3 ГГц, 2 порта, 50 Ом, для измерения S-параметров, порт измерения коэффициента усиления и фазы, встроенный источник смещения постоянного тока.
Объедините анализ цепей и анализ импеданса для настройки вашего приложения в одном приборе (опция 3L5/3L4/3L3 плюс 005).
В комплекте
1 сетевой анализатор
Техническая поддержка KeysightCare — 3 года
Гарантия возврата в Keysight — 3 года.
1 тестер передачи/отражения, от 100 кГц до 1,5 ГГц, импеданс системы 50 Ом
1 стандартное хранилище данных
1 GPIB (не требуется)
1 Handler IO (не требуется)
Основные технические характеристики
| Applications: |
S-Parameters
Distance-To-Fault
Return Loss
Insertion Loss/Gain
LF Circuits (5 Hz)
|
Best Speed at 201 Point, 1 Sweep: | 9 ms |
| Components: |
Cables
Amplifiers
Resonators
DC-DC Converters/PDNs
Antenna/Coil/RFIDs
Filters
LCR Components
|
Configurable test ports: | 0 |
| Dynamic range: | 120 dB | Form factor: | Benchtop |
| Instrument Type: | Benchtop | Integrated low-noise receivers: | 0 |
| Maximum frequency: | 3 GHz | Maximum number of sources: | 1 |
| Maximum output power: | 10 dBm | Number of built-in ports: | 2 |
| Number of Internal Sources: | 1 | Output power: | 10 dBm |
| Trace Noise: | 0.005 dB rms | Type: | Benchtop |
| VNA Series: | ENA | VNA Type: | Benchtop |
