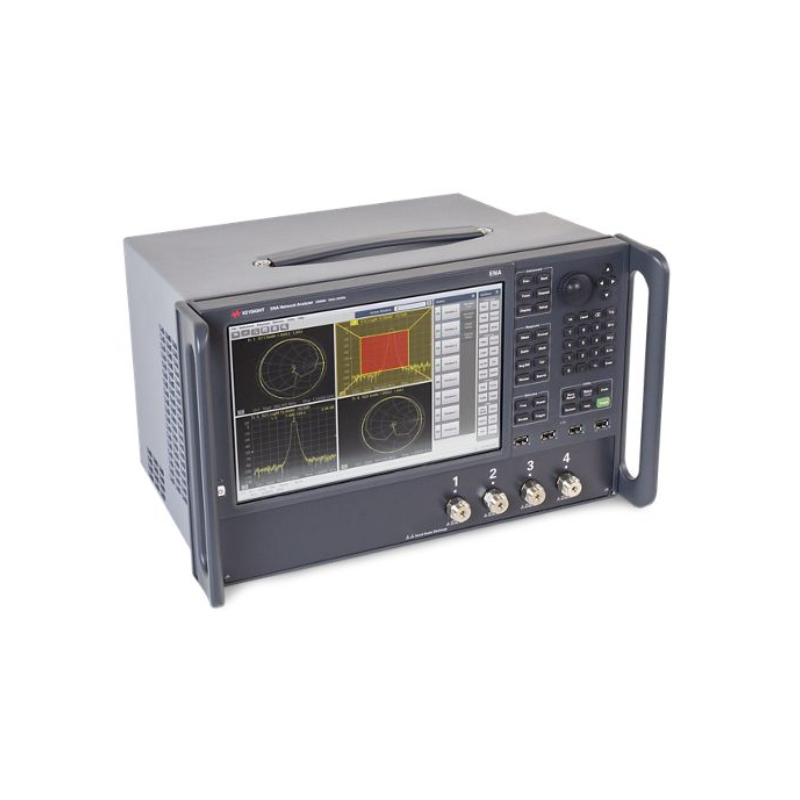

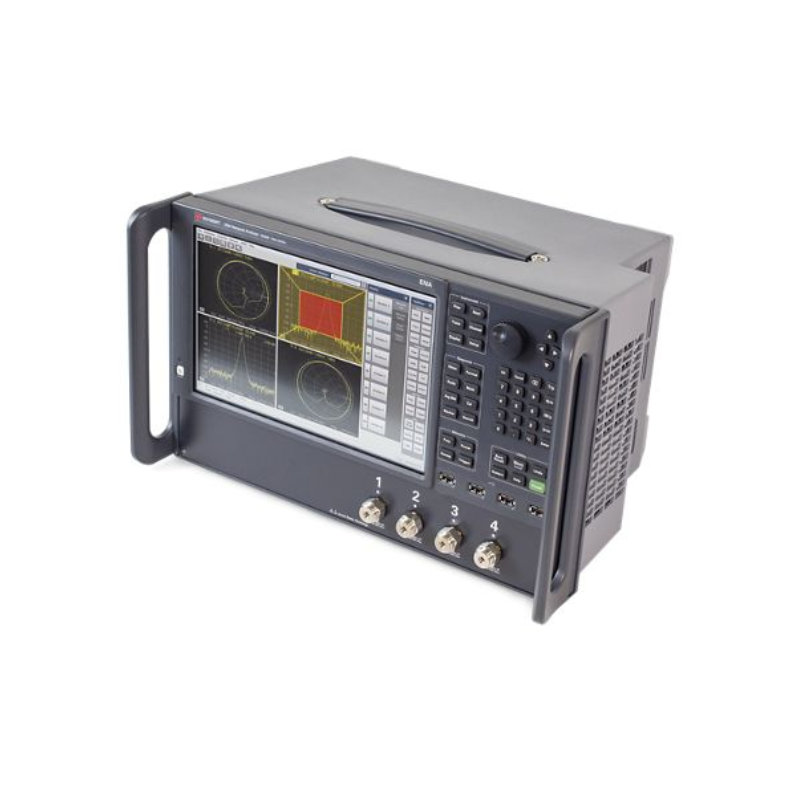

Keysight E5080B ENA Векторный анализатор цепей
Самый интегрированный и гибкий сетевой анализатор ENA
Описание
маркер
Основные характеристики
Самый гибкий и интегрированный в отрасли векторный анализатор цепей ENA
Для высокоинтегрированных устройств требуется решение для измерения ВЧ и СВЧ сигналов, обеспечивающее полную характеризацию. Векторный анализатор цепей (ВАЦ) Keysight E5080B обеспечивает производительность исследований и разработок в диапазоне частот до 53 ГГц и расширенную гибкость тестирования. Динамический диапазон, уровень шума и температурная стабильность гарантируют надежность и повторяемость.
ВАЦ E5080B обеспечивает полную характеризацию пассивных компонентов, усилителей, смесителей и преобразователей частоты. Встроенные источники постоянного тока, тройники смещения, генераторы импульсов, импульсные модуляторы и внутренний второй источник позволяют проводить больше измерений на одном приборе. Получите более глубокое понимание с помощью программных приложений, включая анализ спектра, измерения смесителей и коэффициент шума.
В E5080B используются те же методы измерений, что и в других векторных анализаторах цепей Keysight, таких как PNA, PXI и USB ВАЦ. Общая программная платформа позволяет легко сбалансировать требования к измерениям, производительности и бюджету. Эта унификация гарантирует согласованность и повторяемость измерений, а также единый интерфейс удаленного программирования для приборов, используемых в НИОКР и производстве.
Выберите 2- или 4-портовый вариант.
Выберите диапазон частот от 9 кГц до 4,5/6,5/9/14/20 ГГц или от 100 кГц до 26,5/32/44/53 ГГц.
Полную характеризацию устройств с помощью дополнительных встроенных источников постоянного тока, цепей смещения, генераторов импульсов и импульсных модуляторов.
Измерение характеристик устройств с широким динамическим диапазоном 140 дБ.
Уверенное тестирование от НИОКР до производства с использованием тех же команд пользовательского интерфейса и SCPI, что и для высококлассных анализаторов цепей PNA.
Повышение производительности благодаря спектральному анализу, измерениям импульсных ВЧ-сигналов, измерениям векторных смесителей, коэффициента шума и другим программным приложениям на одном приборе.
Интегрированная функциональность
E5080B устраняет необходимость в дорогостоящей и сложной настройке нескольких приборов. Интегрированные аппаратные возможности для широкого спектра испытаний превращают E5080B в комплексное измерительное решение.
Варианты E5080B включают:
Источники постоянного тока
Генераторы импульсов и модуляторы
Спектральный анализ
Измерение коэффициента шума
Программное обеспечение анализатора цепей E5080B
Программные инструменты анализатора цепей позволяют исследовать, характеризовать и устранять неполадки в ваших схемах в различных измерительных приложениях. Упростите сложные измерения на вашем E5080B с помощью таких программных приложений, как расширенный анализ во временной области, спектральный анализ, измерения импульсных ВЧ-сигналов и многое другое.
Современное программное обеспечение, гибкое аппаратное обеспечение, наилучшая производительность
Векторный анализатор цепей E5080B предоставляет более комплексное решение для исследований, разработок и производственных испытаний благодаря надежному программному обеспечению, гибкому аппаратному обеспечению и короткому циклу для ускорения характеризации ваших устройств.
Основные технические характеристики
| Applications: |
S-Parameters
Signal Integrity
Materials
Design validation
Production test
|
Best Speed at 201 Point, 1 Sweep: | 2 ms |
| Components: |
Cables
Antennas
Mixers/Frequency Converters
Filters/Duplexers
Amplifiers
Connectors
Isolators
|
Configurable test ports: | 0 |
| Dynamic range: | 140 dB | Form factor: | Benchtop |
| Instrument Type: | Benchtop | Integrated low-noise receivers: | 0 |
| Maximum frequency: | 53 GHz | Maximum number of sources: | 2 |
| Maximum output power: | 10 dBm | Minimum frequency: | 9 kHz / 100 kHz |
| Number of built-in ports: |
2
4
|
Number of Internal Sources: |
1
2
|
| Output power: | 10 dBm | Temperature Stability: | 0.005 dB/ ⁰C (Typical) |
| Trace Noise: | 0.0015 dB rms
(10 kHz IFBW) |
Type: | Benchtop |
| VNA Series: | ENA | VNA Type: | Benchtop |
| Weight: | 14 kg (2-port),
15 kg (4-port) |
