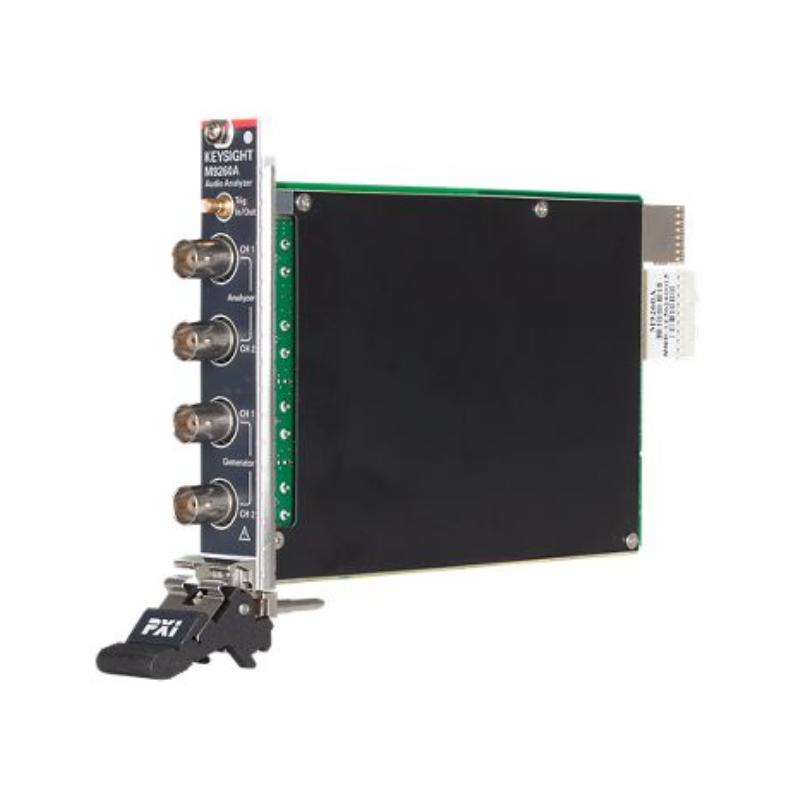

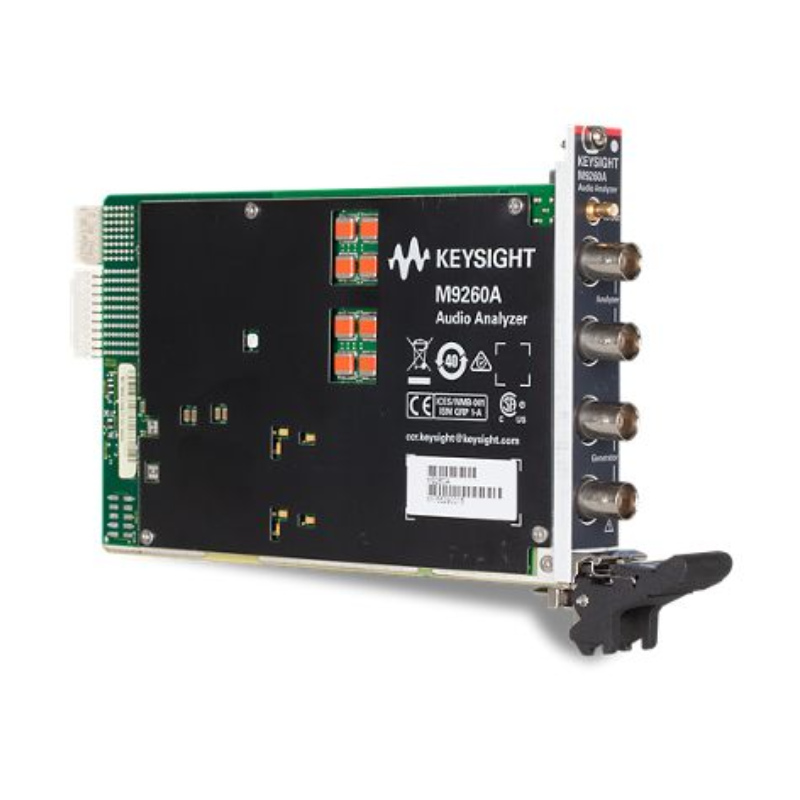

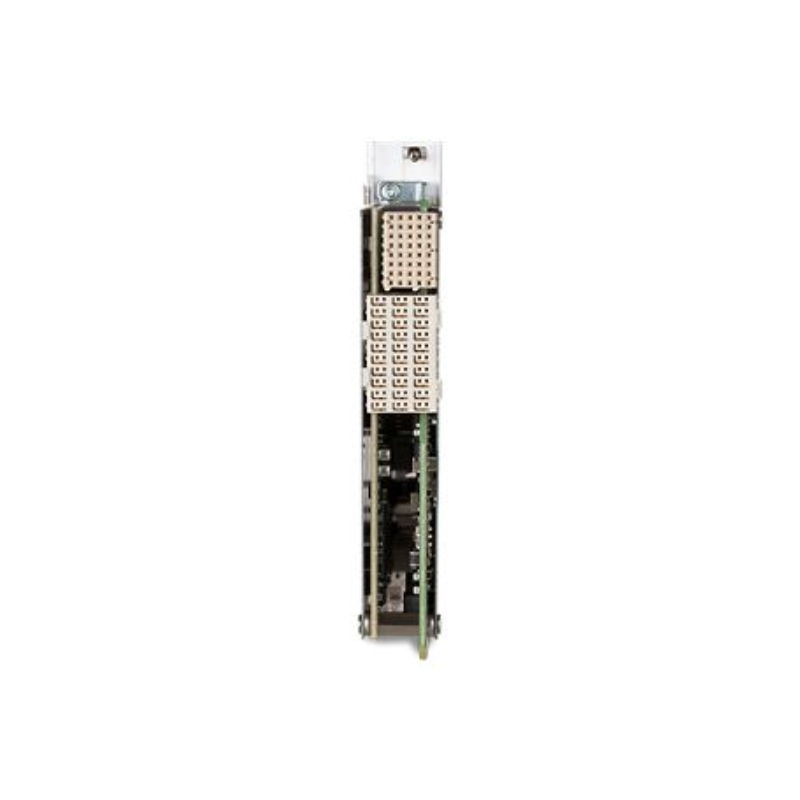

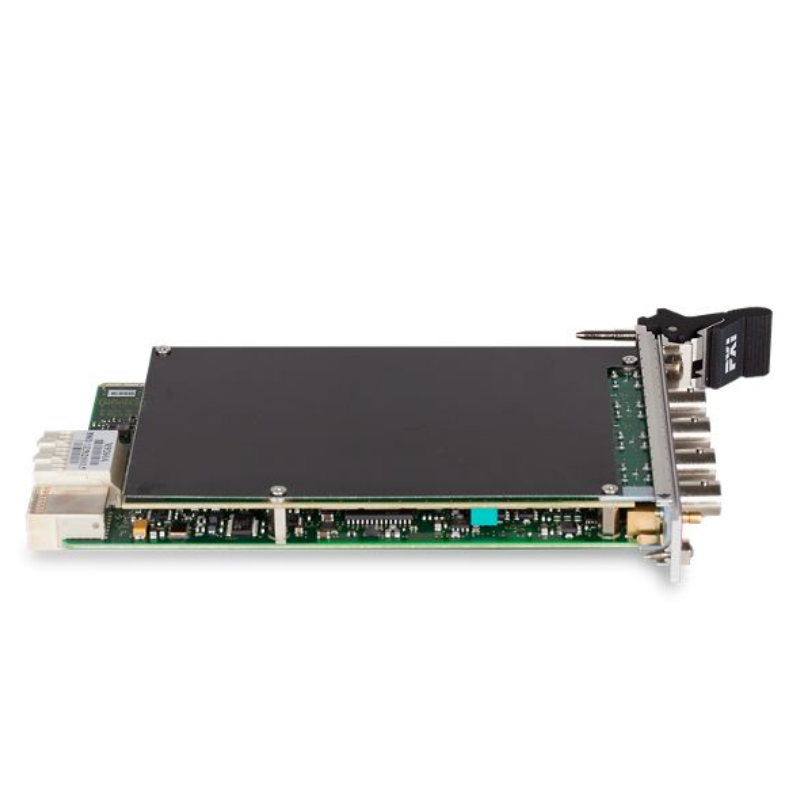

Keysight M9260A в формате PXIe Аудио-анализатор
Этот аудиоанализатор обеспечивает сверхнизкий уровень остаточных искажений и высокую точность амплитуды для быстрого и высокопроизводительного измерения звука.
Описание
маркер
Обзор продукта
Аудиоанализатор M9260A в формате PXIe — это не просто обычный дигитайзер.
Модуль аудиоанализатора M9260A в формате PXIe компании Keysight Technologies, Inc. разработан для быстрых и высокопроизводительных аудиоизмерений, в отличие от традиционных дигитайзеров общего назначения. M9260A включает в себя два канала аудиогенератора и два канала аудиоанализатора в одном модуле PXIe высотой 3U. Ключевые особенности, делающие M9260A уникально быстрым и точным, включают:
Большой буфер сигналов произвольной формы на 1 миллион отсчетов, ускоряющий генерацию сигнала.
Большой входной буфер на 1 миллион отсчетов, ускоряющий сбор и анализ сигнала.
Усиление 5 усилителей повышает чувствительность сигнала, обеспечивая точное воспроизведение сигналов на и с тестируемого устройства.
Сверхлинейные малошумящие аналого-цифровые преобразователи (АЦП) и цифро-аналоговые преобразователи (ЦАП):
Генерация сигнала со сверхнизким остаточным искажением -106 дБ и точностью амплитуды 1%.
Дополнительные встроенные функции аудиоанализатора M9260A в формате PXIe, делающие его выгодным вложением:
Встроенная система обратной связи обеспечивает самокалибровку блоков «генератора» и «анализатора», обеспечивая качество и точность сигнала, используемого для тестирования.
Встроенная функция выбора нескольких импедансов обеспечивает удобство. Согласование импедансов для предотвращения ошибок из-за несоответствия импедансов в тестовой системе
Генерация чистого аудиосигнала
Чистый или чистый аудиосигнал определяется как сигнал с очень низким уровнем искажений и шума. Одним из распространенных факторов искажения сигнала в традиционных дигитайзерах является скачок фазы. Традиционные дигитайзеры обычно оснащены относительно небольшими буферами сигналов произвольной формы, способными вместить не более 1–2 тыс. отсчетов. Для сложных тестовых сигналов, превышающих эту емкость, обычно несколько сотен тысяч отсчетов, сигнал необходимо «разрезать» на несколько частей, а затем «сшить» их, чтобы восстановить целостный сигнал. «Сшивание» — это то место, где неизбежно возникает скачок фазы. С помощью модуля аудиоанализатора M9260A в формате PXIe вы можете передавать до 1 миллиона отсчетов сигнала одновременно благодаря большому буферу сигналов произвольной формы, который позволяет избежать проблемы искажений, вызванных скачком фазы. Искажения при генерации аудиосигнала также могут быть вызваны нелинейностью выходных усилителей. Как правило, эту проблему можно устранить, используя усилитель с более высоким коэффициентом усиления. В то время как традиционный модуль цифрового преобразователя обычно имеет всего три диапазона (коэффициент усиления 3), модуль аудиоанализатора M9260A в формате PXIe имеет пять, что обеспечивает относительно более линейный и точный выходной сигнал. С помощью M9260A вы можете достичь следующих результатов:
THD+N (от 20 Гц до 20 кГц): –103 дБ (≥ 1 Впик)
THD (от 20 Гц до 20 кГц): –106 дБ
Погрешность амплитуды: ±0,087 дБ (±1%)
Высокопроизводительные аудиоизмерения
Используя конструкцию высокопроизводительного аудиоанализатора Keysight U8903B, модуль аудиоанализатора M9260A в формате PXIe обеспечивает надежные возможности аудиоизмерений, соответствующие его способности генерировать чистый сигнал.
Точность амплитуды: ±0,58% для переменного тока, ±1% для постоянного тока
Низкий уровень остаточных искажений и шума на входе: –95 дБ на частоте 1 кГц, полоса пропускания от 20 Гц до 20 кГц
Остаточные гармонические искажения: –101 дБ на частоте 1 кГц, полоса пропускания от 20 Гц до 20 кГц
Максимальная амплитуда входного сигнала: 46 Впик
Неравномерность АЧХ: ±0,08 дБ (полоса пропускания от 20 Гц до 88 кГц, ≤10 Впик)
Сверхнизкий уровень перекрестных помех при многоканальном измерении: –123 дБ (полоса пропускания 20 кГц)
Высокоскоростное производственное тестирование
В условиях высокопроизводительного производственного тестирования скорость имеет решающее значение. Модуль аудиоанализатора M9260A в формате PXIe разработан для оптимизации скорости тестирования двумя способами: быстрой генерацией и быстрым анализом сигналов. На рисунке 1 показаны блоки M9260A, определяющие его уникальную высокую[1] пропускную способность.
Быстрая генерация аудиосигнала
Существует два способа генерации сигнала в M9260A. Первый способ заключается в создании тестового сигнала с помощью программного обеспечения ПК и последующей загрузке его в буфер произвольной формы M9260A. Затем модуль PXI M9260A генерирует тестовый сигнал в соответствии с описанием произвольной формы для тестируемого устройства (DUT).
Большой буфер произвольной формы на 1 миллион отсчётов
Традиционные дигитайзеры обычно оснащены относительно небольшими буферами произвольной формы, которые могут вместить не более 1–2 тысяч отсчётов. Для сложных тестовых сигналов, превышающих эту ёмкость (обычно несколько сотен тысяч отсчётов), сигнал необходимо сначала «разбить» на несколько частей, а затем последовательно отправить в модуль PXIe. Общее время обработки можно значительно сократить с помощью модуля аудиоанализатора M9260A PXIe, поскольку он оснащен большим буфером сигналов произвольной формы на 1 миллион отсчетов. Это означает, что вы можете передать любой сигнал размером до 1 миллиона отсчетов в модуль M9260A один раз, избегая ограничений, связанных с буфером и скоростью, характерных для традиционных дигитайзеров.
Встроенные сигналы
Помимо большого буфера сигналов произвольной формы, на рисунке 1 также показано, что модуль аудиоанализатора M9260A PXIe оснащен встроенными сигналами, которые еще больше ускоряют процесс генерации сигнала. К часто используемым сигналам, встроенным в M9260A, относятся синусоидальные сигналы.
Волна, двойная синусоида, синусоида с переменной фазой, постоянный ток, гауссовский шум, прямоугольный шум и розовый шум. Наличие этих встроенных сигналов избавляет от необходимости генерировать тестовый сигнал с помощью программного обеспечения ПК. Достаточно просто отправить программную команду модулю PXIe и указать, какой из встроенных сигналов вы хотите сгенерировать. Модуль PXIe практически мгновенно отправляет сигнал на тестируемое устройство, значительно сокращая время генерации.
Быстрый анализ аудиосигнала
Для измерения сигнала M9260A принимает входящий тестовый сигнал от тестируемого устройства, после чего сигнал проходит через устройство согласования и аналого-цифровой преобразователь, после чего поступает во входной буфер, где сигнал «ожидает» передачи обратно на ПК для анализа. Большой входной буфер на 1 миллион отсчетов. Как и большой буфер произвольной формы для генерации сигналов, аудиоанализатор M9260A PXIe имеет большой входной буфер на 1 миллион отсчетов, что обеспечивает практически безграничную память для сбора данных и бесперебойной потоковой передачи на ПК. Это отличает его от традиционных дигитайзеров, которые обычно имеют меньший размер входного буфера — 1 КБ, что ограничивает возможности измерения сигнала всего 1 тысячей отсчетов одновременно. Модуль M9260A обеспечивает быстрое получение и анализ аудиосигналов для высокоскоростного производственного тестирования.
Основные характеристики
Разработан для быстрых и высокопроизводительных аудиоизмерений
Аудиоанализатор Keysight M9260A обеспечивает сверхнизкие остаточные искажения и высокую точность амплитуды для быстрых и высокопроизводительных аудиоизмерений. Кроме того, M9260A легко интегрируется в любую тестовую систему PXI, связанную с аудио, благодаря удобным для разработчика драйверам и командам.
Большой буфер сигналов произвольной формы на 1 миллион отсчетов ускоряет генерацию сигналов.
Большой входной буфер на 1 миллион отсчетов обеспечивает быстрый сбор и анализ сигналов.
Пять усилителей с коэффициентом усиления повышают чувствительность сигнала, обеспечивая точное воспроизведение сигналов, поступающих на тестируемое устройство и получаемых с него.
В комплект входят сверхлинейные малошумящие аналого-цифровые и цифро-аналоговые преобразователи.
Генерация сигнала обеспечивает очень низкий уровень общих гармонических искажений (THD) и шума.
Два канала аудиогенератора и два канала аудиоанализатора объединены в одном модуле PXIe высотой 3U.
| Maximum analysis bandwidth: | 90 kHz | Maximum frequency | 79.8 kHz |
| Number of channels: | 2 | Phase noise @1 GHz (10 kHz offset): | -95 dB |
| Platform: | PXIe | Type: | Audio Analyzer |
