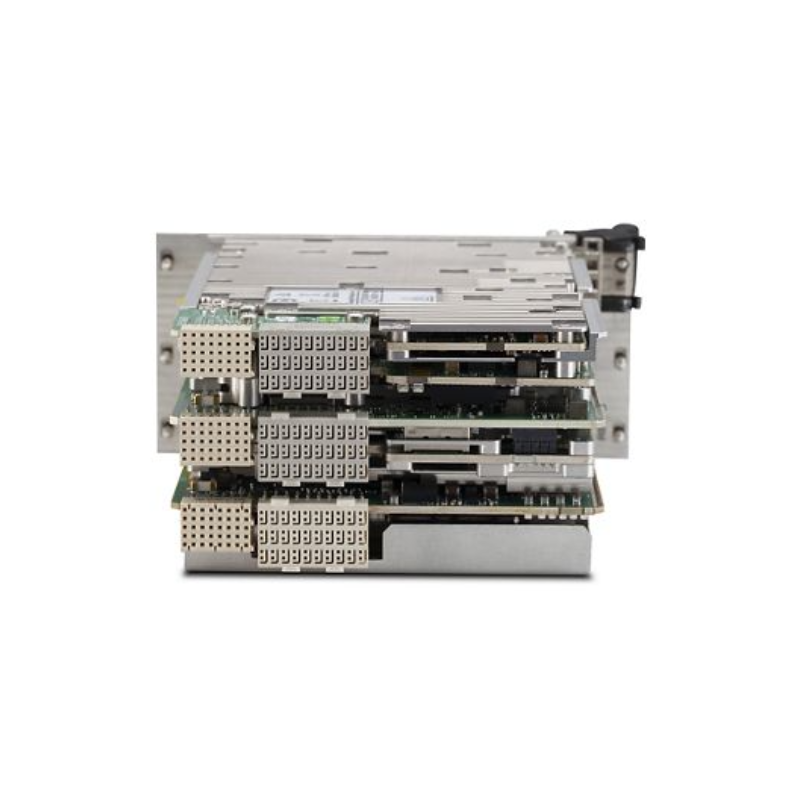

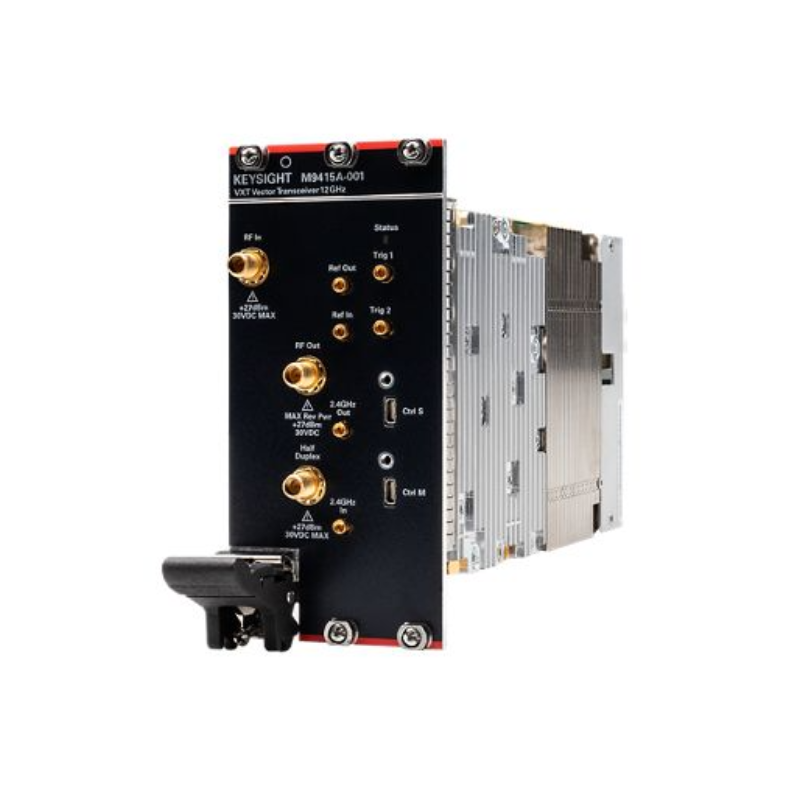

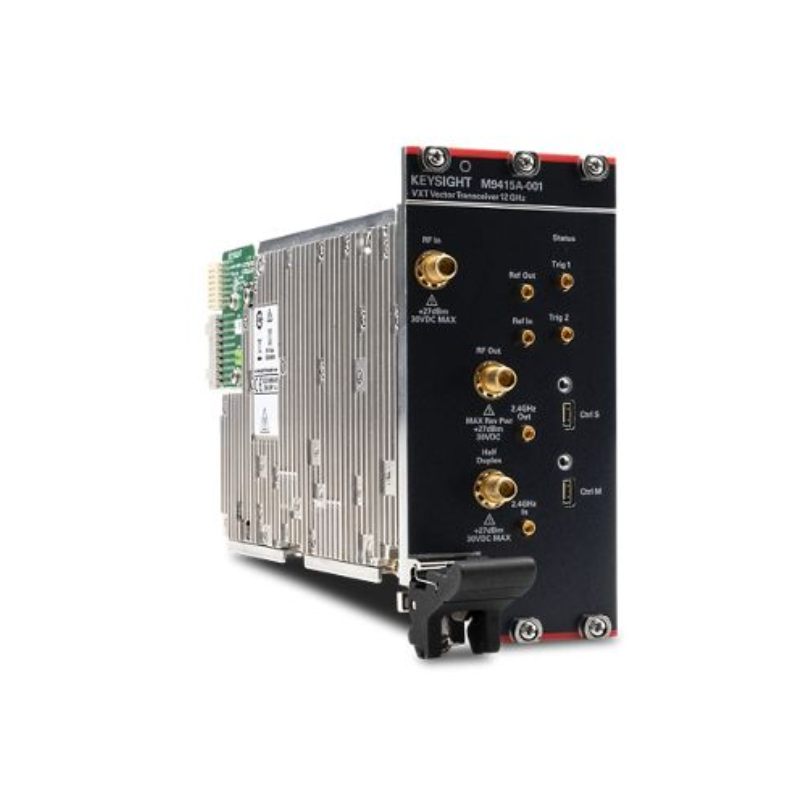

Векторный приемопередатчик Keysight M9415A VXT PXIe объединяет VSG и VSA от 380 МГц до 6, 8 или 12 ГГц в 3-слотовом модуле PXIe с полосой пропускания до 1,2 ГГц.
Векторный генератор сигналов и векторный анализатор сигналов с частотой до 12 ГГц интегрированы в 3-слотовый модуль PXIe.
Встроенная полоса пропускания генератора и анализа сигналов 1,2 ГГц.
Высокая выходная мощность до >+20 дБм.
Погрешность амплитуды <±0,5 дБ как для генератора, так и для анализатора.
Отличный фазовый шум SSB: <-130 дБн/Гц на частоте 1 ГГц (смещение 10 кГц).
Модуль вектора ошибок (EVM) OFDM-сигнала с полосой пропускания 100 МГц для точного тестирования 5G.
Расширение частотного диапазона до миллиметровых волн (FR2) с помощью многодиапазонного векторного трансивера S9130A 5G Performance.
| Bandwidth options: | 300 MHz
600 MHz 1.2 GHz |
Baseband Generator Memory Size: | 512MSa |
| DANL @1 GHz: | -167 dBm | Form factor: | PXI module |
| Frequency: | 12 GHz | Frequency Options: |
6 GHz
8 GHz
12 GHz
|
| Half Duplex Port: | Yes | Generator/analyzer bandwidth: | 1.2 GHz |
| Harmonics @ 1 GHz: | <-43 dBc | Max. Bandwidth: | 1.2 GHz |
| Maximum bandwidth: | 1.2 GHz | Maximum frequency: | 12.3 GHz |
| Module type: | Vector Transceiver | Non-Harmonics @1 GHz: | <-79 dBc |
| Output power @1 GHz: | -120 dBm to +20 dBm | Platform: | PXIe |
| Slots: | 3 | Type: | Vector Transceiver |
| Phase noise @1 GHz (20 kHz offset): | -132 dBc/Hz | Performance level: | ◆◆◆◆◇◇ |
