Компактный многоканальный векторный генератор сигналов с частотой генерации до 8,5 ГГц и полосой модуляции 1 ГГц на канал.

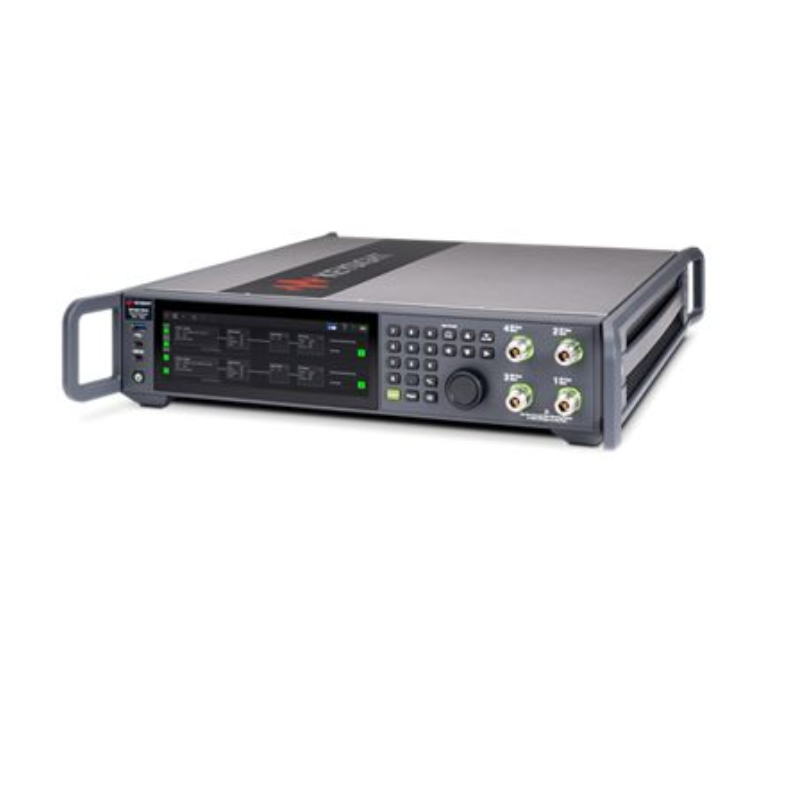

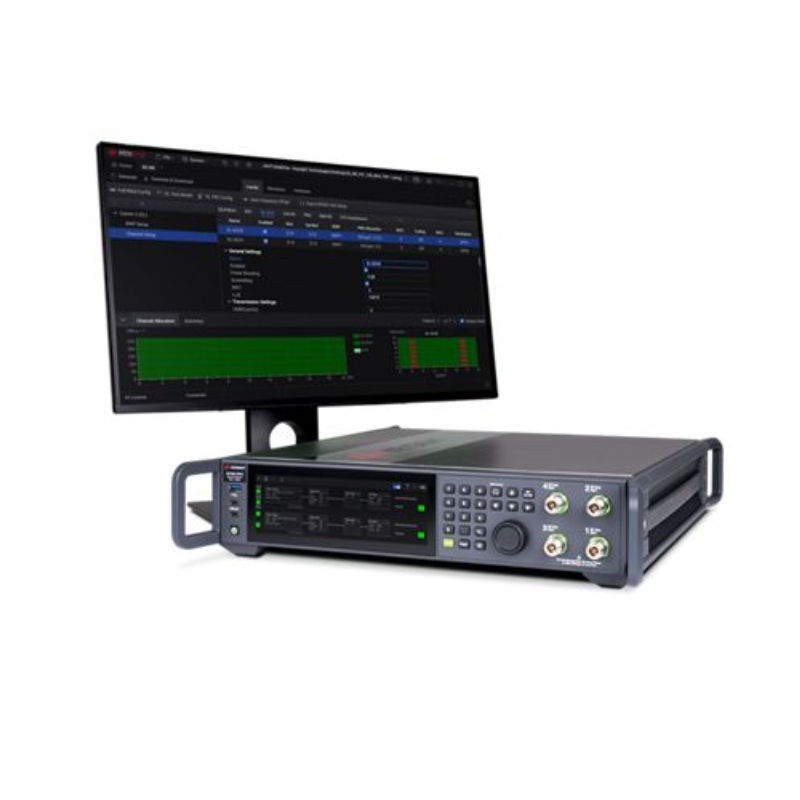

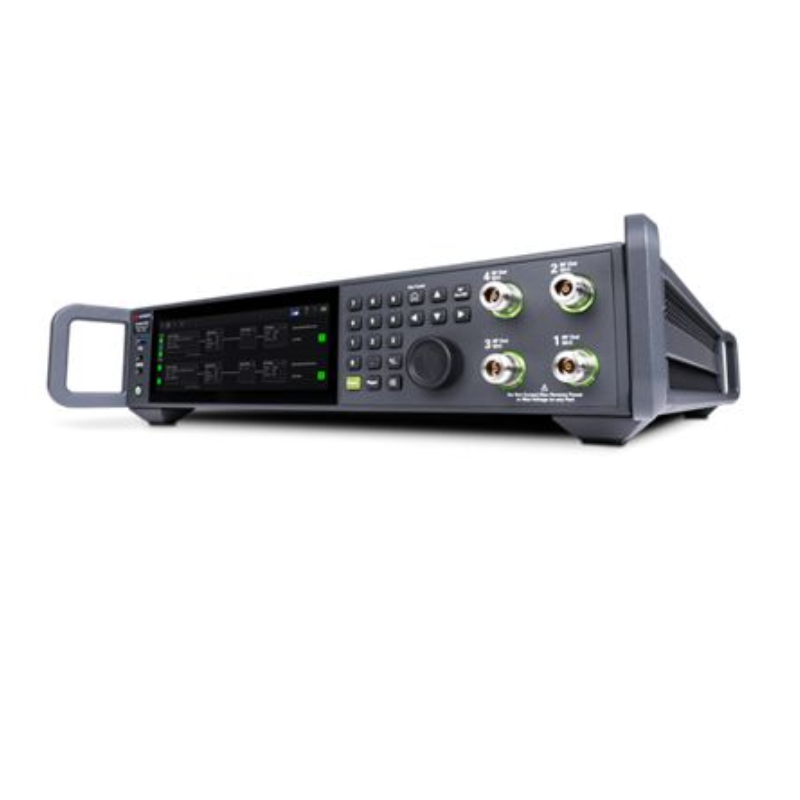

Развивающиеся технологии беспроводной связи, аэрокосмической и оборонной промышленности требуют расширения частотного диапазона с использованием сложных схем модуляции, таких как MIMO (многоканальный вход/многоканальный выход), формирование диаграммы направленности и мультиплексирование, для максимального увеличения пропускной способности. Векторный генератор сигналов Keysight N5186A MXG обеспечивает стабильные и воспроизводимые результаты, идеально подходящие для многопортового тестирования. Специализированные интегральные схемы ЦАП (ASIC) MXG используют прямой цифровой синтез для получения точных сигналов в одном удобном устройстве.
Охватывает диапазон частот от 9 кГц до 8,5 ГГц с превосходными показателями фазового шума, выходной мощности, EVM и ACPR.
Поддерживает испытания военной радиосвязи и MIMO, используя до четырёх отдельных выходов.
Формирует сложные широкополосные сигналы, необходимые для агрегации несущих и цифрового предыскажения (DPD), с полосой пропускания до 1 ГГц на канал.
Снижает погрешность измерений при определении характеристик усилителей мощности при использовании встроенного рефлектометра.
Максимизирует производительность без ущерба для пространства в стойке корпуса 2U.
Обеспечивает быстрый доступ к специализированной команде инженеров технической поддержки KeysightCare.
| Bandwidth options: |
250 MHz
500 MHz
1 GHz
|
Baseband Generator Mode: | Waveform playback |
| Form factor: | Benchtop | Frequency: | 8.5 GHz |
| Frequency Options: | 3 GHz
6 GHz 8.5 GHz |
Frequency switching speed: | 800 µs |
| Harmonics @ 1 GHz: | -35 dBc | Maximum bandwidth: | 1 GHz |
| Maximum frequency: | 8.5 GHz | Waveform Playback Memory: | 2048 MSa |
| Maximum modulation bandwidth: | 1 GHz | Maximum output power: | +25 dBm |
| Non-Harmonics @1 GHz: | -80 dBc | Number of outputs: | 1 to 4 |
| Output power @1 GHz: | 25 dBm | Performance Level: | ◆◆◆◆◆◇ |
| Phase noise @1 GHz (10 kHz offset): | -146 dBc/Hz | Phase noise @1 GHz (20 kHz offset): | -147 dBc/Hz |
| Sweep Mode: | Step
List |
Type: | Vector |
