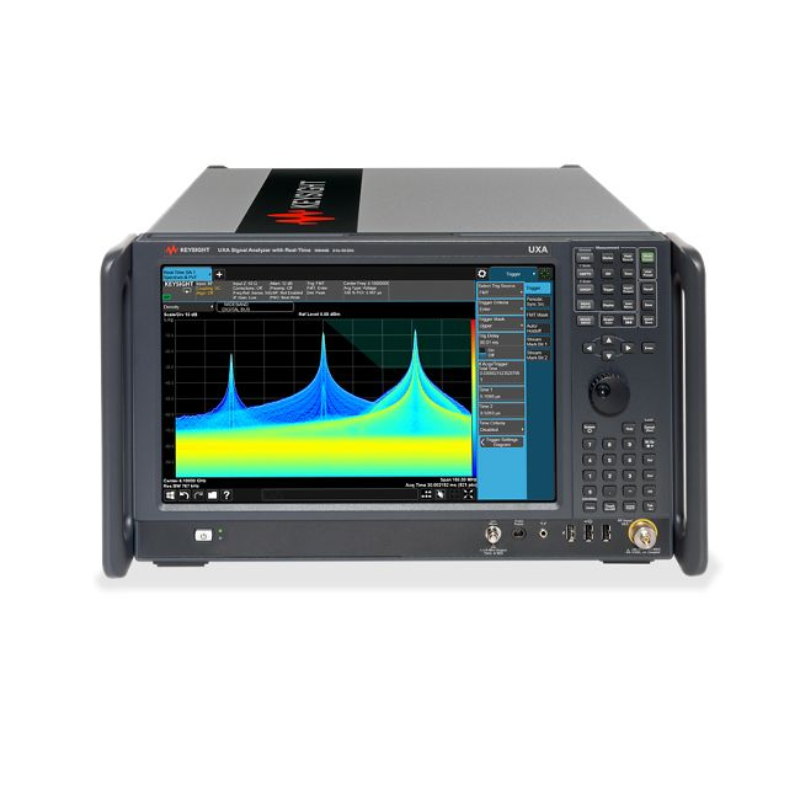

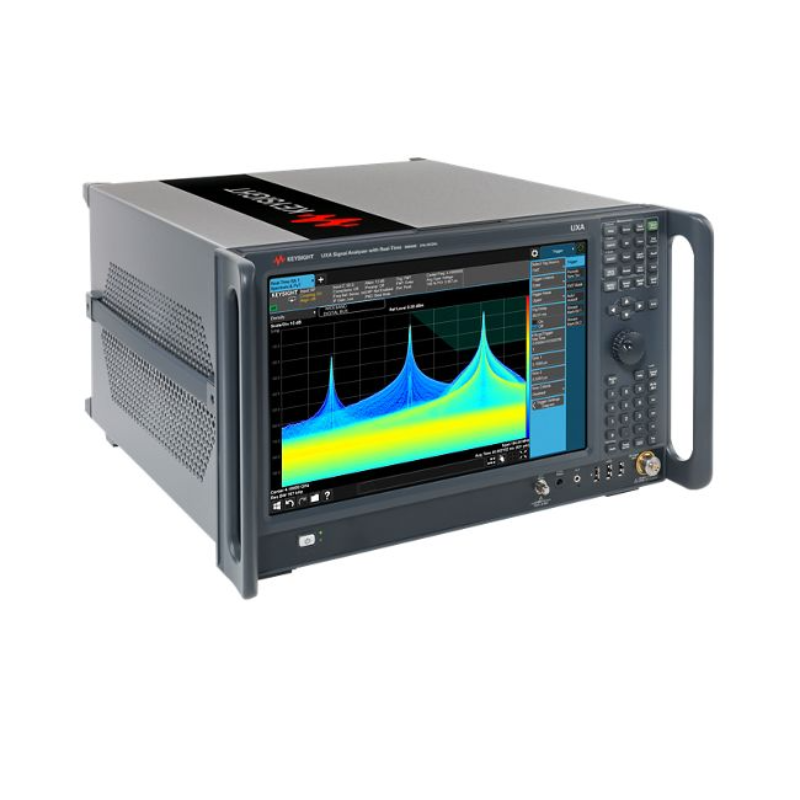

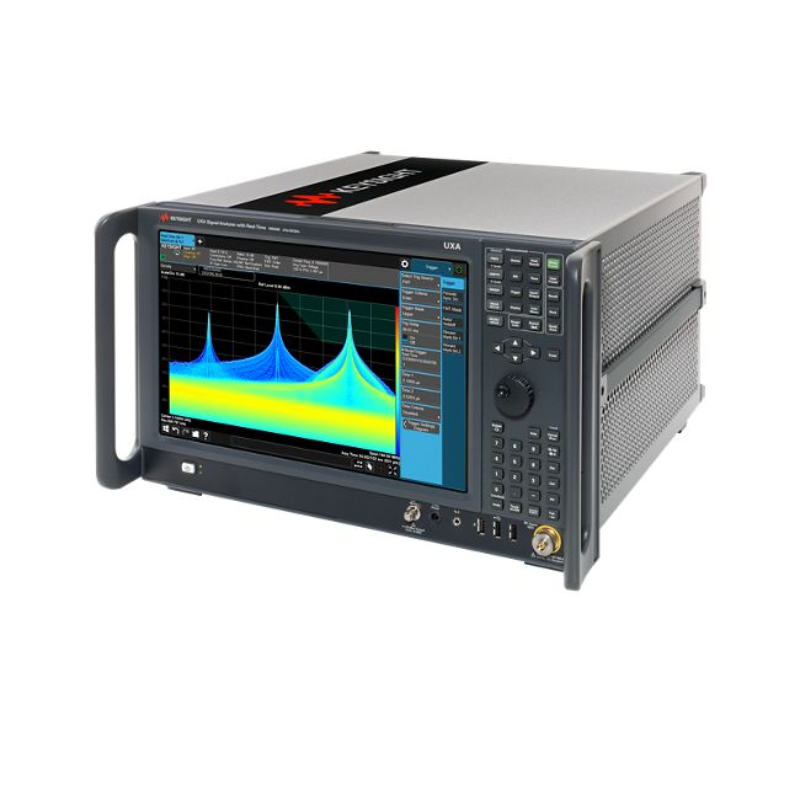

Keysight N9040B UXA Анализатор сигналов: от 2 Гц до 50 ГГц
Охарактеризуйте сложные сигналы миллиметрового диапазона
Описание
маркер
Основные моменты
Узнайте реальную производительность вашего проекта
Высочайшая производительность наших анализаторов сигналов UXA позволяет вам анализировать самые сложные современные сигналы — скачкообразные, широкополосные, нестационарные — в сетях 5G, 802.11ax/ay, спутниковых системах, радарах, системах радиоэлектронной борьбы и других. Вы сможете полностью оценить чистоту вашего проекта благодаря лучшим в отрасли показателям фазового шума и широкому динамическому диапазону, свободному от паразитных составляющих.
- Получите более широкое (до 1 ГГц) и глубокое представление самых сложных сигналов.
- Измерьте спектральную чистоту вашей разработки благодаря лучшим в отрасли показателям фазового шума и динамическому диапазону без паразитных составляющих 78 дБн в полосе пропускания 510 МГц.
- Расширьте входную частоту ВЧ-сигнала до 110 ГГц с помощью интеллектуальных смесителей Keysight и до терагерцовых частот с помощью решений сторонних производителей.
- Захватывайте прерывистые сигналы с помощью непрерывного анализа спектра в реальном времени.
- Захватывайте паразитные сигналы низкого уровня с помощью улучшенного тракта с низким уровнем собственных шумов (DANL).
- Увидьте больше и развивайте свою разработку с помощью 14,1-дюймового экрана.
Запишите и воспроизведите сигналы с помощью анализатора спектра Keysight
Вы можете использовать анализатор спектра UXA с регистратором X-COM и векторным анализатором сигналов PathWave 89600 (VSA) для создания интуитивно понятной тестовой платформы. Эта платформа для анализа сигналов (спектрального анализа) фиксирует и анализирует поведение сигналов в реальном времени, измеряемое минутами, часами или днями, для систем радиолокации и радиоэлектронной борьбы, поэтому вы не упустите ни одной детали. Программное обеспечение VSA позволяет сортировать и анализировать этот огромный объем данных, чтобы выявить критические события, требующие вашего внимания.
Анализ сигналов серии X (спектральный анализ)
Приложения — упростите измерения и получите воспроизводимые результаты
Оцените производительность своих сотовых, беспроводных, а также аэрокосмических/оборонных устройств и разработок с помощью загружаемых приложений для анализа сигналов серии X PathWave.
- Получите более подробную информацию об анализе сигналов (спектральном анализе) производительности устройств — от параметрических измерений до измерений в беспроводных сетях, соответствующих новейшим стандартам.
- Ускорьте проектирование с помощью интегрированных приложений для анализа сигналов (спектрального анализа), которые обеспечивают единообразие измерений на всех этапах проектирования, валидации и производства.
- Используйте встроенные возможности анализа сигналов (спектрального анализа) для быстрого анализа сигналов и производительности устройств.
- Обеспечивайте общий доступ к приложениям для анализа сигналов (спектрального анализа) между несколькими приборами с помощью доступных переносимых лицензий.
4 совета по улучшению тестирования и анализа сигналов в миллиметровом диапазоне
Применение анализаторов сигналов UXA в миллиметровом диапазоне выше 50 ГГц, когда-то считавшихся футуристичными, теперь используется во многих областях. Wireless HD, беспроводные сети 802.11ad, сотовая связь 5G и автомобильные радары — яркие примеры важной тенденции, ставшей возможной благодаря выдающимся достижениям в области полупроводниковых технологий.
Анализ сигналов (спектральный анализ) в миллиметровом диапазоне требует особой тщательности и внимания. Многие факторы, которые можно игнорировать на более низких частотах, начинают иметь значение. Некоторые советы по тестированию и анализу сигналов в миллиметровом диапазоне важны как никогда. Изучите четыре важных момента анализа сигналов (спектрального анализа), которые необходимо знать, прежде чем проводить тестирование в миллиметровом диапазоне с использованием высокочастотного анализатора спектра (анализатора сигналов).
Внедряйте инновации быстро с помощью специальных планов поддержки KeysightCare
По мере роста сложности цифровых и радиочастотных испытаний оптимизируйте графики проектов и снижайте риски, обеспечивая при этом качество конечных продуктов с помощью KeysightCare.
На представленные на этой странице приборы предоставляется годовая гарантия KeysightCare с возможностью обновления.
- Увеличьте время безотказной работы и сократите задержки, вызванные простоями или неисправностями оборудования, благодаря приоритетным срокам выполнения работ по договору, гарантирующим неограниченное количество ремонтов.
- Повысьте предсказуемость измерений благодаря приоритетным срокам выполнения работ для выбранной вами сертифицированной Keysight калибровки.
- Решайте проблемы и оптимизируйте испытания и измерения быстрее благодаря нашим кратчайшим срокам реагирования, которые предоставляются нашими экспертами, которые помогут вам решить возникающие проблемы.
- Сократите расходы и минимизируйте незапланированные расходы благодаря многолетним планам, которые гарантируют самые низкие цены без скрытых или дополнительных затрат.
Основные технические характеристики
| Bandwidth options: |
25 MHz
40 MHz
255 MHz
510 MHz
1 GHz
|
DANL @1 GHz: | -174 dBm |
| Form factor: | Benchtop | Frequency: | 50 GHz |
| Frequency Options: |
8.4 GHz
13.6 GHz
26.5 GHz
44 GHz
50 GHz
|
Height: | 4U |
| Max. Bandwidth: | 1 GHz | Maximum analysis bandwidth: | 1 GHz |
| Maximum real time bandwidth: | 510 MHz | Maximum frequency: | 50 GHz |
| Performance Level: | ◆◆◆◆◆◆ | Overall Amplitude Accuracy: | ± 0.16 dB |
| Real Time Spectrum Analysis: | Yes | Phase noise @1 GHz (10 kHz offset): | -135 dBc/Hz |
| Type: | Signal Analyzer |
