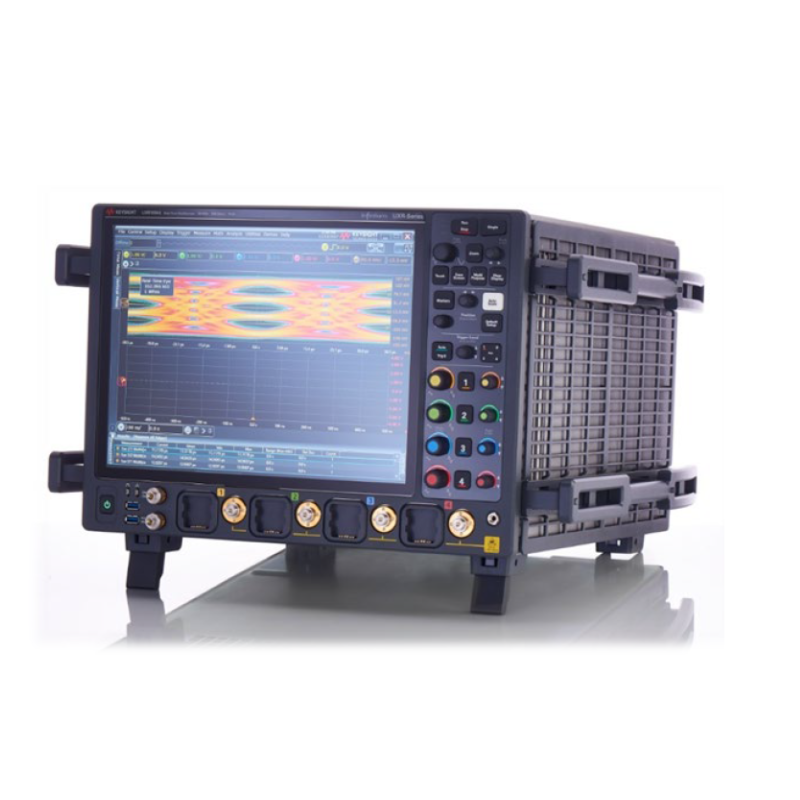

Keysight UXR0254B Осциллограф Infiniium серии UXR: 25 ГГц, 4 канала
UXR0254B — это 4-канальный осциллограф реального времени серии Infiniium UXR с полосой пропускания 25 ГГц.
Описание
маркер
Основные характеристики
- Полоса пропускания осциллографа реального времени 25 ГГц с возможностью расширения до 110 ГГц
- 500 Мвыб. памяти на канал (в комплекте) с возможностью расширения до 2 Гвыб. памяти на канал
- Частота дискретизации 128 Гвыб./с на всех каналах
- 160 МГц DDC (в комплекте) с возможностью расширения до 2,16 ГГц
- 160 МГц RTSA (в комплекте) с возможностью расширения до 320 МГц RTSA
- Опционально настраиваемое расширение полосы пропускания миллиметрового диапазона до 30 ГГц
- 10-разрядный аналого-цифровой преобразователь (АЦП) высокой четкости
- Самый низкий в отрасли уровень шума и джиттера
- Самый высокий в отрасли ENOB во всех поддерживаемых полосах пропускания
- Дополнительный калибровочный модуль N2127A для самостоятельной калибровки на месте
- Высокоскоростной SDA и восстановление тактовой частоты (Clock Recovery)
- Включены пользовательские функции
- Включена InfiniiSim Basic для простой компенсации потерь в канале одним блоком Модель
- В комплект входят PrecisionProbe/PrecisionCable, помогающие быстро определить состояние датчика или кабеля.
Комплектация
- Съёмный SSD-диск корпоративного класса объёмом 960 ГБ, 2,5 дюйма
- Один динамометрический ключ 8 фунтов на дюйм, 5/16 дюйма
- Пять защитных колец для разъёмов, 3,5 мм «мама-мама»
- Десять защитных колец для разъёмов
- Шнур питания (в зависимости от страны)
- Передняя крышка
- USB-клавиатура
- Оптическая USB-мышь
- Антистатический коврик с ремешками на запястье и пятку
- Сертификат калибровки
Технические обзоры
Введение
UXR-B работает быстрее. Сократите время тестирования до 70% для приложений проверки соответствия и общих измерений.
UXR-B обеспечивает более точный анализ. Точное измерение сигналов PAMn, включая SNDR, достигается благодаря новым функциям шумоподавления и технологии компенсации шума.
UXR-B обладает расширенными функциями. Стандартная функция 500 Мвыб позволяет захватывать сигналы длительностью в 2,5 раза больше, чем у предыдущих моделей. Кроме того, более широкие полосы пропускания DDC и RTSA ускоряют анализ и отладку беспроводных сигналов. Кроме того, теперь в стандартную комплектацию входят функции деэмбеддинга InfiniiSim Basic, Precision Cable и Precision Probe, что позволяет устранить потери в канале в высокоскоростных цифровых схемах.
Основные характеристики
- Полоса пропускания осциллографа реального времени до 110 ГГц
- 10-битный аналого-цифровой преобразователь (АЦП) высокой чёткости
- Возможность расширения полосы пропускания и каналов
- Самый низкий в отрасли уровень шума и джиттера
- Самый высокий в отрасли показатель ENOB во всей поддерживаемой полосе пропускания
Делайте то, чего ещё никто не делал
Неутолимый мировой спрос на повышение производительности, сокращение циклов проектирования и повышение скорости систем с постоянно растущей полосой пропускания обусловил необходимость создания нового класса модульных сверхвысокопроизводительных осциллографов с расширяемой полосой пропускания от 5 до 110 ГГц, чрезвычайно низким уровнем шума, 10-битным вертикальным разрешением высокой чёткости, собственным джиттером в пределах фемтосекунд, глубокой памятью и аппаратным ускорением обработки сигналов. Именно это обещают осциллографы серии Infiniium UXR от Keysight Technologies. Это, несомненно, самые быстрые, малошумящие, с высочайшей точностью сигнала и самые мощные осциллографы в мире, обладающие функциями и производительностью, необходимыми для поддержки и ускорения следующего поколения электронных исследований и разработок.
Обзор моделей
UXR доступен в трёх различных категориях в зависимости от доступной полосы пропускания, частоты дискретизации и размера входного разъёма. Модели серии Infiniium UXR предлагают полосу пропускания от 5 ГГц до 110 ГГц в различных одноканальных, двухканальных или четырёхканальных конфигурациях. Модели с разъёмом 3,5 мм оснащены интерфейсами Keysight AutoProbe II, а модели с разъёмами 1 мм и 1,85 мм — усовершенствованным высокопроизводительным широкополосным интерфейсом Keysight AutoProbe III.
Модульная конструкция и модернизируемая платформа
Неутолимый мировой спрос на более высокую скорость передачи данных и лучшую производительность подталкивает современные цифровые и радиочастотные технологии к пределу своих возможностей. В то же время, новые технологии появляются каждые 2–3 года, вместо традиционного 4–5-летнего инновационного цикла, чтобы удовлетворить этот растущий спрос. Инженеры и учёные не могут позволить себе заменить свои инвестиции в научно-исследовательскую инфраструктуру, чтобы идти в ногу с этими ускоряющимися технологическими волнами. Компания Keysight учла этот сдвиг и разработала серию UXR как модульную и полностью модернизируемую платформу, предлагающую наращиваемую полосу пропускания от 5 до 110 ГГц с расширяемыми 1-, 2- и 4-канальными конфигурациями моделей серии UXR. Теперь вы можете приобрести осциллограф, отвечающий вашим требованиям к измерениям и анализу, уже сегодня, зная, что он обладает мощностью, функционалом, целостностью сигнала и возможностями модернизации, которые позволят вам удовлетворить самые высокие будущие требования, при этом сохраняя свои инвестиции.
- Последовательное расширение поддерживаемых полос пропускания
o Начиная с 5 ГГц до 110 ГГц
o Максимальная производительность на месте с помощью простых лицензионных ключей
- Расширение конфигураций с 1 до 2 или 4 каналов с полной полосой пропускания
- Расширение памяти до 1 Гвыб и 2 Гвыб с помощью лицензионных ключей
- Полная поддержка программного обеспечения Infiniium и приложений для проверки соответствия
- Широкий спектр возможностей зондирования и подключения
- Дополнительный модуль самокалибровки для выполнения полной заводской калибровки кадров
Встречайте модели с защищенным входом 1 мм
- Модели с полосой пропускания от 5 ГГц до 110 ГГц с полностью оцифрованной аналоговой полосой пропускания в реальном времени — одновременно на четырех каналах на осциллограф
- Неограниченная частота дискретизации 256 Гвыб/с на канал — с разрешением в реальном времени 3,9 пс на отсчет
- Высокоточный 10-разрядный аналого-цифровой преобразователь (АЦП) для непревзойденной вертикальной развертки разрешение
- Усиленные аналоговые входные разъемы 1 мм с новым интерфейсом AutoProbe III
- Глубокая память до 2 Гвыб на канал, способная захватывать данные более 10 Тбит/с
- Производительность некоторых измерений до 100 раз выше благодаря новой мощной микросхеме ускорения измерений ASIC и контроллеру памяти, способному выполнять 5 триллионов целочисленных операций в секунду (IOPS).
- Технология ASIC Keysight на основе фосфида индия обеспечивает минимальный уровень шума и высочайшую целостность сигнала благодаря полнополосной выборке с временным чередованием (TIS).
- 64 ГБ оперативной памяти с восьмиядерным процессором 2,6 ГГц и аппаратным ускорением обеспечивают быструю обработку.
- Более четкий обзор сигнала благодаря большому 15,4-дюймовому емкостному сенсорному экрану.
- Возможность измерения фронтов импульсов со скоростью 2,8 пс в сочетании с самым низким в отрасли уровнем шума и собственным джиттером 20 фссрч позволяет использовать даже самые требовательные многоканальные системы.
