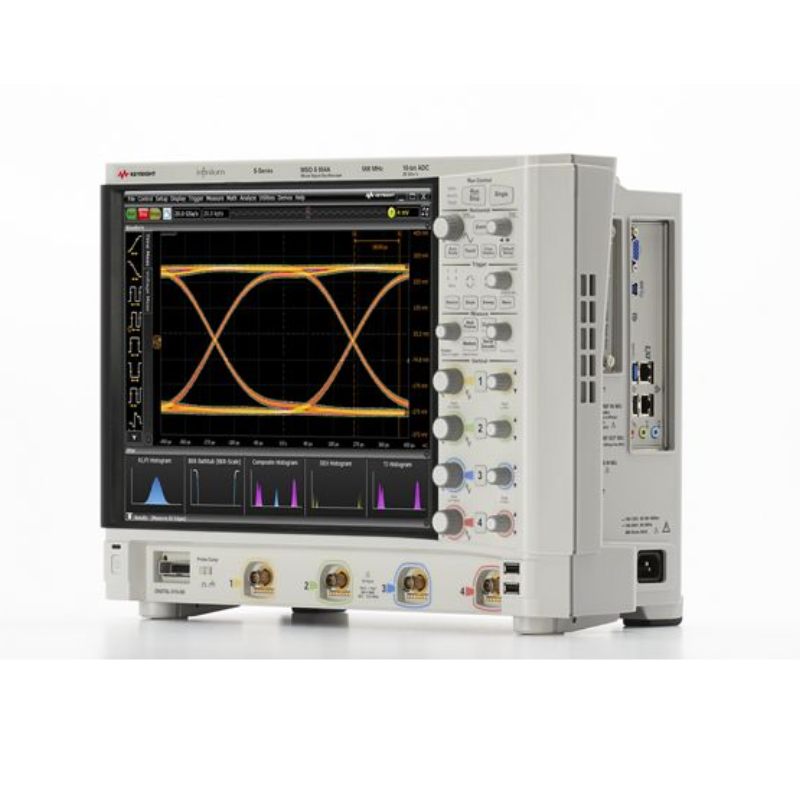

Keysight MSOS054A Осциллограф высокой четкости : 500 МГц, 4 аналоговых и 16 цифровых каналов
MSOS054A Осциллографы серии S имеют полосу пропускания 500 МГц, 15-дюймовый емкостный сенсорный экран XGA и 10-битный аналого-цифровой преобразователь.
Описание
маркер
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Полоса пропускания 500 МГц (с возможностью расширения)
- 4 аналоговых и 16 цифровых каналов
- Достижение вертикального разрешения до 16 бит благодаря нашей усовершенствованной архитектуре системы
- Захват более длинной трассировки сигнала с максимальной частотой дискретизации 20 Гвыб/с и стандартной памятью 100 Мвыб/канал
- Превосходная целостность сигнала благодаря среднему эффективному числу бит системы (ENOB) 8,1 бит при полной пропускной способности
- Повышенное удобство использования благодаря 15-дюймовому емкостному сенсорному экрану с поддержкой мультитач и твердотельному накопителю для быстрой загрузки и надежности
- Доступ к широкому спектру программного обеспечения для протоколов, проверки соответствия и анализа
Комплектация
- Четыре пассивных пробника N2873A 500 МГц
- Сумка для принадлежностей пробников
- Набор библиотек ввода/вывода Keysight
- Локализованный шнур питания, защитная крышка передней панели
- Калибровочный кабель BNC 8 ГГц
- Клавиатура и мышь
- Руководство пользователя и руководство программиста поставляются на диске осциллографа
- Руководство по обслуживанию доступно на Keysight.com
- 16-канальный логический пробник с набором свободных выводов, кабель MSO и калибровочное приспособление MSO
Технические характеристики - Серия Infiniium S
Стандарт превосходных измерений
Независимо от того, отлаживаете ли вы свою новейшую разработку или проверяете соответствие стандартам, крайне важно, чтобы ваш осциллограф отображал точное представление сигнала. Для этого требуется высочайшая целостность сигнала, и осциллографы Infiniium S Series были разработаны с учётом этого. Серия S обеспечивает превосходную временную развёртку, входной каскад и технологические блоки АЦП. Это обеспечивает платформу с разрешением до 16 бит, низким уровнем шума, малым джиттером и высоким ENOB, что позволяет оценить истинные характеристики вашего устройства.
Обзор серии Infiniium S
Осциллографы Infiniium серии S используют инновационные технологии, разработанные для обеспечения превосходных измерений. Передовое аппаратное обеспечение и широкий набор программного обеспечения совместно обеспечивают непревзойденные измерительные возможности. Наш 10-разрядный АЦП и малошумящий входной каскад обеспечивают производительность до 8 ГГц при фантастической целостности сигнала. Улучшите шумовые характеристики ещё больше, используя режим высокого разрешения, который позволяет достичь вертикального разрешения до 16 бит. Широкий выбор высокоскоростных цифровых инструментов отладки предоставляет вам лучшие инструменты для диагностики и проектирования, доступные на рынке. Всё это мы поместили в современный корпус с твердотельным накопителем для быстрой загрузки, 15-дюймовым ёмкостным сенсорным дисплеем для удобства использования и мощной материнской платой для быстрой обработки. Всё это совместимо с множеством пробников и приложений Keysight.
Превосходная целостность сигнала
- 10-битный АЦП с частотой до 8 ГГц для дополнительного разрешения
- Малошумящий входной каскад для точного отображения сигнала
- Уровень шума всего 90 мкВ при 1 мВ/дел и полосе пропускания 1 ГГц
- Значения ENOB системы более 8
- Значения SFDR до –73 дБн
- Аппаратная поддержка вертикального масштабирования 2 мВ/дел
- Аппаратные фильтры ограничения полосы пропускания для трактов 50 Ом и 1 МОм
- Прецизионные разъёмы BNC с полосой пропускания более 8 ГГц
- Корректирующие фильтры обеспечивают ровную амплитудно-частотную и фазовую характеристики
- Низкий собственный джиттер (100 фс (типичное значение) (для превосходной характеристики джиттера)
Самая передовая платформа
- Мощный и гибкий пользовательский интерфейс Infiniium
- Быстрая выгрузка данных (до 200 МБ/с) через USB 3.0
- Емкостный сенсорный экран с поддержкой мультитач, удобными ручками и возможностью изменения размера сенсорных полей
- Процессор Intel i5 и 8 ГБ оперативной памяти для быстрой обработки
- Съемный твердотельный накопитель (SSD) для быстрой загрузки, повышения надежности и безопасности
Широкий спектр возможностей
- 16 цифровых каналов в моделях MSO
- Стандартное многофункциональное программное обеспечение с более чем 50 автоматизированными измерениями, 16 математическими функциями, стробированием и просмотром спектров
- Возможность расширения с помощью дополнительных программных приложений и гибкого лицензирования:
- Добавление декодирования/запуска протокола для десятков последовательных шин
- Большой выбор аналитических приложений, включая глазковые диаграммы и измерения с SDA, джиттером, InfiniiScan и деэмбеддингом
- Тестирование для обеспечения соответствия отраслевым стандартам с приложениями для проверки соответствия стандартам
- Поддержка более 100 датчиков — токовых и вольтовых, активных и пассивных, с входами 1 МОм и 50 Ом
Передовые технологические блоки
Сердце осциллографа — 20-слойная плата сбора данных с 16 специализированными микросхемами ASIC и ПЛИС. Новые технологические блоки обеспечивают превосходную целостность сигнала, и все эти блоки должны идеально взаимодействовать для достижения максимального эффективного числа бит (ENOB) в осциллографе. Не позволяйте разрядности АЦП вводить вас в заблуждение — узнайте больше о синхронной работе наших технологических блоков, обеспечивая превосходные результаты измерений, недоступные ни одному другому портативному осциллографу на рынке.
