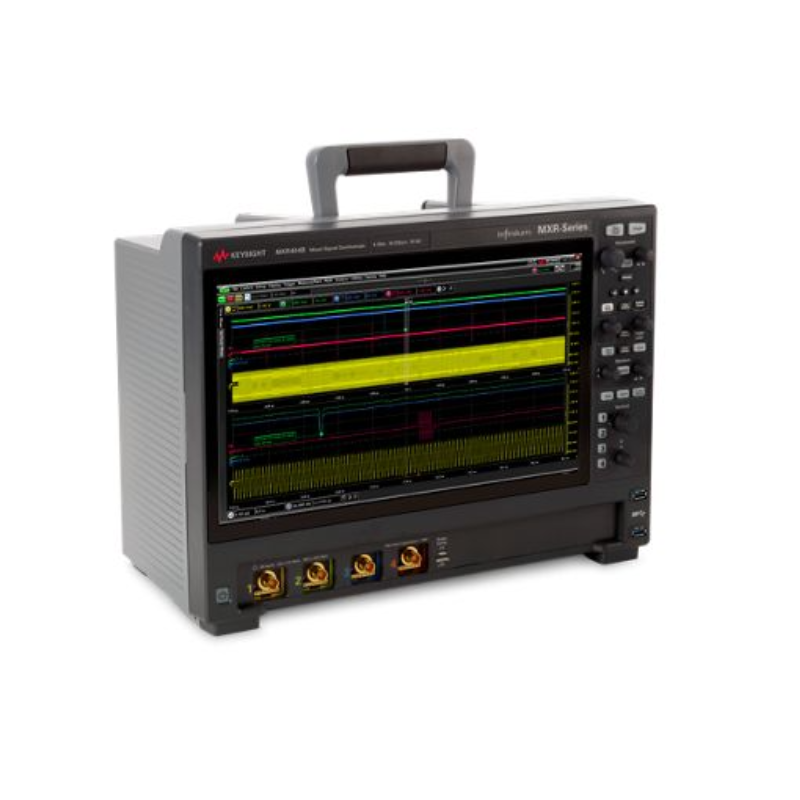

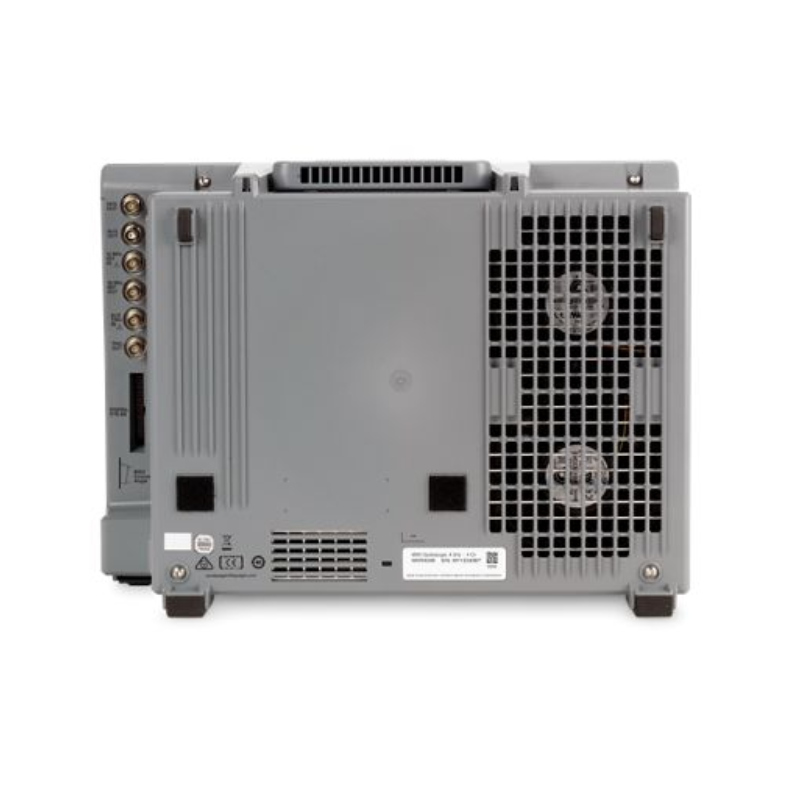

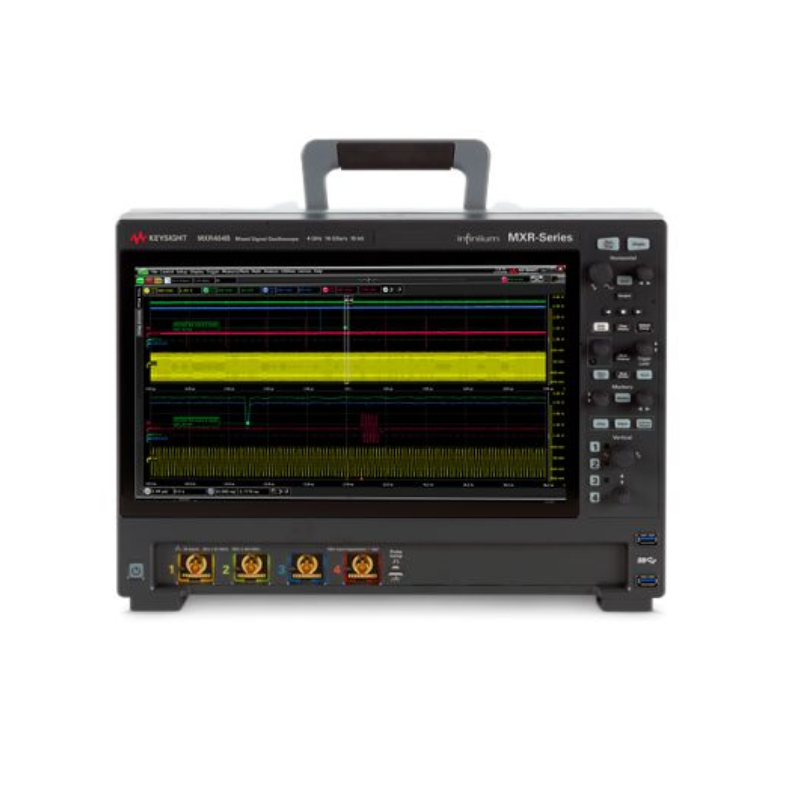

MXR404B Осциллограф Infiniium MXR серии B: 4 ГГц, 4 канала
4 ГГц на всех 4 каналах, возможность интеграции до 8 приборов в один, аппаратное ускорение построения графиков и полная модернизация, включая до 6 ГГц и 8 каналов
Описание
маркер
Основные характеристики
Полоса пропускания до 4 ГГц на всех 4 каналах в любое время
Анализ джиттера до 70% быстрее (по сравнению с MXR A)
Анализ целостности питания на 65% быстрее (по сравнению с MXR A)
БПФ на 45% быстрее (по сравнению с MXR A)
Тестирование на соответствие USB 2.0 на 15% быстрее (по сравнению с MXR A)
Новые стандартные функции InfiniiScan и Wave Gen
Максимальный объем памяти — 1,6 G точек
Возможности расширены благодаря интеграции приборов «8-в-1»
Возможность модернизации любыми способами, включая расширение полосы пропускания и количества каналов
Комплектация:
Один пассивный пробник N2873A 500 МГц на канал
Сумка для принадлежностей пробника
Локальный шнур питания
Жесткая крышка передней панели
Калибровочный кабель BNC
Клавиатура и мышь
Набор библиотек ввода-вывода Keysight, руководство пользователя и руководство программиста поставляются на жестком диске осциллографа
- 213123
- 321231
Введение
Минимизируйте риск выпуска продукции, подверженной ошибкам и сбоям, с помощью осциллографа, отображающего самые точные и детальные данные. Созданный на основе того же стандарта высокой производительности, что и MXR A, MXR BSeries отличается новой технологией аппаратного ускорения, которая сокращает время тестирования. Помимо более быстрого аппаратного обеспечения, MXR B-Series включает в себя стандартные функции, такие как современное программное обеспечение для идентификации событий InfiniiScan от Keysight, встроенный генератор сигналов произвольной формы 50 МГц и анализатор частотной характеристики 50 МГц. Автоматизированные инструменты анализа, сверхнизкий уровень входного шума и непревзойденная производительность MXR B-Series позволяют вам быстрее проводить испытания, сокращать время вывода продукции на рынок и разрабатывать изделия без компромиссов, используя осциллограф, обеспечивающий надежные результаты.
Технические характеристики Infiniium MXR B-Series
| Analog channels | 4 or 8, upgradeable |
| Bandwidth | 500 MHz to 6 GHz, upgradeable |
| Sample rate | 16 GSa/s |
| Memory | 200 Mpts, upgradeable to 400 Mpts or 1.6 Gpts flexible memory 1 |
| Resolution | 10 bits, up to 16 with high resolution |
| ENOB | As high as 9.0 |
| Timebase accuracy | 8 parts per billion |
| Intrinsic Jitter | As low as 118 fs |
| Noise (1 mV/div) | As low as 43 µV |
| Digital logic channels | 16, dedicated input, upgradeable |
| Integrated tools | 8-in-1 |
| Eye diagram speed | > 750,000 UI/s |
| Screen display | 15.6” touch, full HD, dual screen support |
- Ознакомьтесь с таблицами спецификаций, чтобы узнать больше о комбинированной гибкой памяти объемом 1,6 Гбит/с.
Больше информации во временной области благодаря восьми аналоговым каналам
Infiniium MXR серии B — единственный осциллограф с полосой пропускания 6 ГГц и частотой дискретизации 16 Гвыб/с по всем восьми каналам. В сочетании с 200 Мвыб стандартной памятью на канал, гибким трёхступенчатым запуском, более чем 50 стандартными измерениями, обширной библиотекой специализированных аналитических пакетов и аппаратным ускорением тестирования, Infiniium MXR серии B позволяет вам увидеть больше данных о вашем сигнале, чем когда-либо прежде.
Больше информации с целостностью сигнала мирового класса
Каждая модель оснащена 10-разрядным АЦП с частотой дискретизации 16 Гвыб/с, доступной по всем каналам одновременно. Эффективность АЦП высокого разрешения зависит от малошумящего входного каскада, поддерживающего дополнительные уровни квантования. Наш малошумящий входной каскад включает в себя специализированные микросхемы, такие как 130-нм бикмоп-микросхема с выбираемыми пользователем аналоговыми фильтрами и возможностью расширения полосы пропускания с помощью программной лицензии. Это обеспечивает:
- В 4 раза большее разрешение по вертикали, чем у 8-битных осциллографов
- До 16 бит в режиме высокого разрешения
- Уровень шума всего 43 мкВ, системная разрядность 9,0 бит с аппаратной фильтрацией
Достигайте большего благодаря интеграции 8 приборов «в 1»
Infiniium MXR серии B — это больше, чем просто осциллограф, это 8 приборов в 1. Компания Keysight Technologies, Inc. стала пионером в области интеграции нескольких приборов, выпустив осциллограф смешанных сигналов (MSO) в 1996 году. Серия InfiniiVision 2000/3000/4000X
вывела эту концепцию на новый уровень, объединив пять приборов в одном в 2011 году. Infiniium MXR серии B объединяет восемь приборов в одном, устанавливая новый стандарт интеграции с анализатором спектра в реальном времени на осциллографе.
- Осциллограф
- Логический анализ
- Анализ спектра в реальном времени
- Анализ последовательных протоколов
- Генератор сигналов
- Анализатор частотной характеристики
- Цифровой вольтметр
- Тройной счётчик с сумматором
