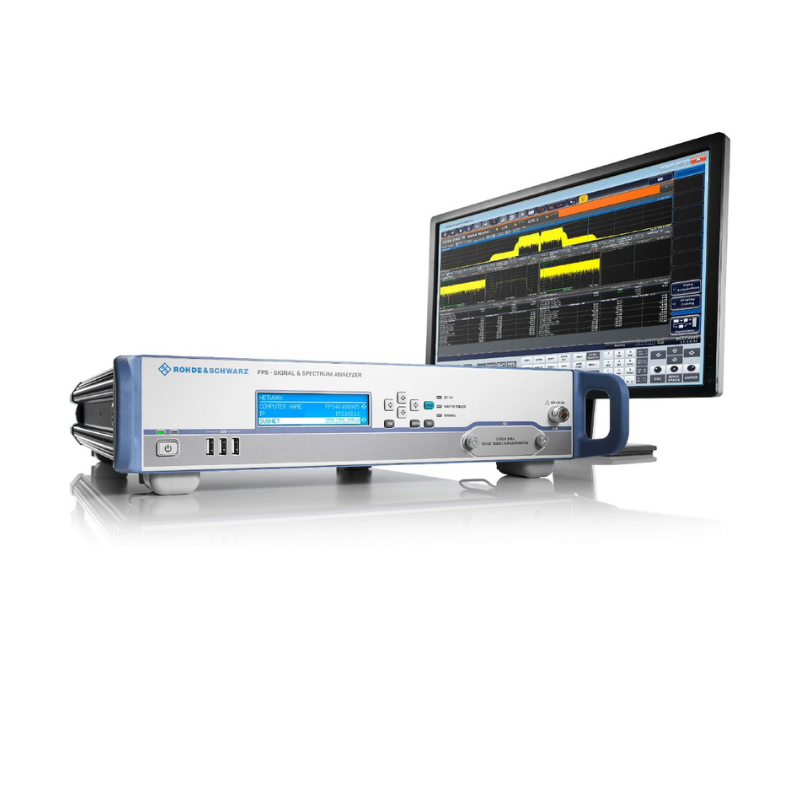

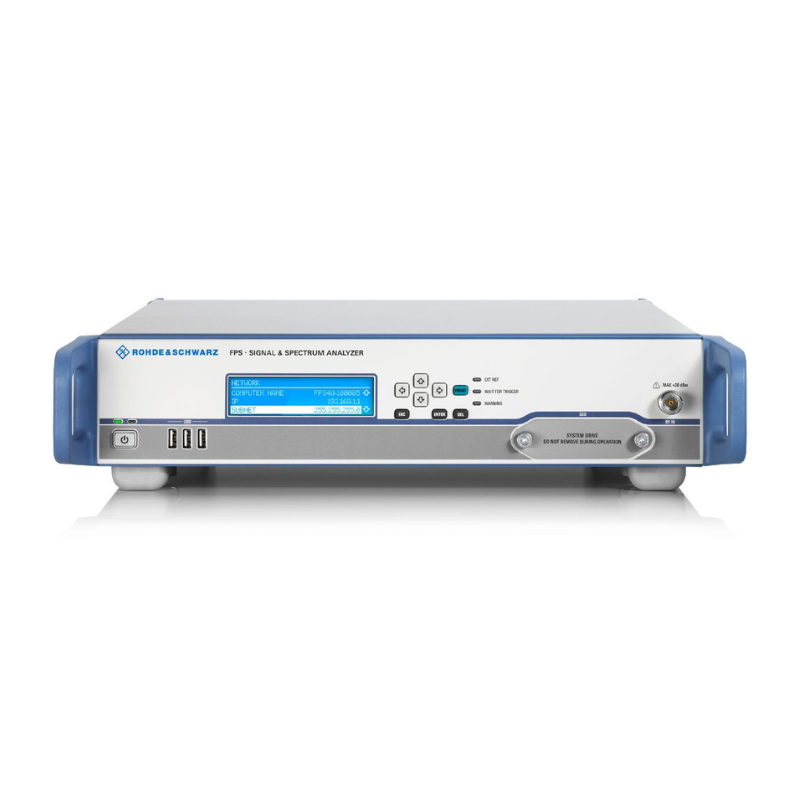

R&S®FPS — исключительно быстрый и компактный анализатор спектра и сигналов для пользователей, ориентированных на производительность.
R&S®FPS отличается высокой скоростью измерений, полосой анализа сигналов 160 МГц и широким набором аналитических пакетов для аналоговых методов модуляции и стандартов беспроводной/широкополосной связи. Он работает до пяти раз быстрее, чем аналогичные анализаторы спектра и сигналов, и предлагает измерительные процедуры, оптимизированные для скорости и высокой пропускной способности, что является решающим преимуществом в производственных приложениях.
▶ Диапазон частот: до 4/7/13,6/30/40 ГГц
▶ Полоса анализа сигнала: до 160 МГц
▶ Погрешность измерения уровня: 0,4 дБ в диапазоне до 7 ГГц
▶ Измерительные приложения: GSM/EDGE (включая EDGE Evolution), WCDMA/HSPA+, LTE, WLAN, векторный анализ сигналов
▶ Фазовый шум: –110 дБн (1 Гц) при отстройке частоты 10 кГц
▶ Точка пересечения третьего порядка (TOI): +15 дБм
▶ Средний отображаемый уровень шума (DANL): –155 дБм на частоте 1 ГГц в полосе пропускания 1 Гц
▶ Съемный жесткий диск для приложений, требующих повышенной безопасности
Благодаря полосе анализа сигнала до 160 МГц R&S®FPS — это надежное вложение, готовое к будущему.
Анализатор R&S®FPS обладает всем необходимым для анализа и демодуляции существующих и будущих стандартов связи.
Полностью цифровая внутренняя часть обеспечивает высокую точность измерений и превосходную повторяемость.
▶ Полоса анализа сигналов 28 МГц с базовым блоком; опционально 40 МГц и 160 МГц
▶ Память сигнала на 200 млн отсчетов
▶ Высокая точность измерений и хорошая повторяемость благодаря цифровым аналитическим фильтрам
Полоса анализа сигналов 160 МГц, подходит для WLAN IEEE 802.11ac
Системы беспроводной связи используют всё более широкие полосы радиочастот для повышения скорости передачи данных и пропускной способности. Благодаря широкой полосе анализа сигналов и богатому набору программных опций анализатор спектра и сигналов R&S®FPS способен справиться со всеми существующими и большинством будущих приложений беспроводной связи.
Легкий переход к анализу сигналов следующего поколения
Функциональная совместимость с существующими анализаторами спектра и сигналов Rohde&Schwarz.
Всегда актуальная версия
Прошивку можно обновить с помощью USB-накопителя или через порт LAN.
|
Models
|
Frequency range | Phase noise | DANL @ 1 GHz | Max. analysis bandwidth |
|
R&S®FPS4 |
10 Hz - 4 GHz | < –106 dBc (1 Hz) (f = 500 MHz, 10 kHz offset) |
< –160 dBm/Hz | 160 MHz |
| R&S®FPS7 | 10 Hz - 7 GHz | < –106 dBc (1 Hz) (f = 500 MHz, 10 kHz offset) |
< –160 dBm/Hz | 160 MHz |
| R&S®FPS13 | 10 Hz - 13.6 GHz | < –106 dBc (1 Hz) (f = 500 MHz, 10 kHz offset) |
< –160 dBm/Hz | 160 MHz |
| R&S®FPS30 | 10 Hz - 30 GHz | < –106 dBc (1 Hz) (f = 500 MHz, 10 kHz offset) |
< –160 dBm/Hz | 160 MHz |
| R&S®FPS40 | 10 Hz - 40 GHz | < –106 dBc (1 Hz) (f = 500 MHz, 10 kHz offset) |
< –160 dBm/Hz | 160 MHz |
