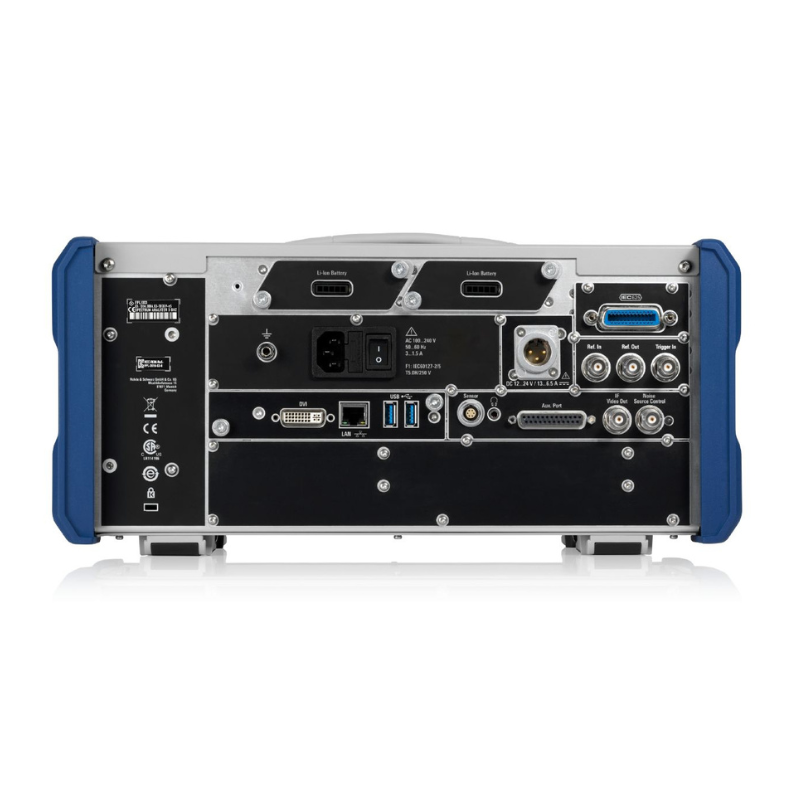

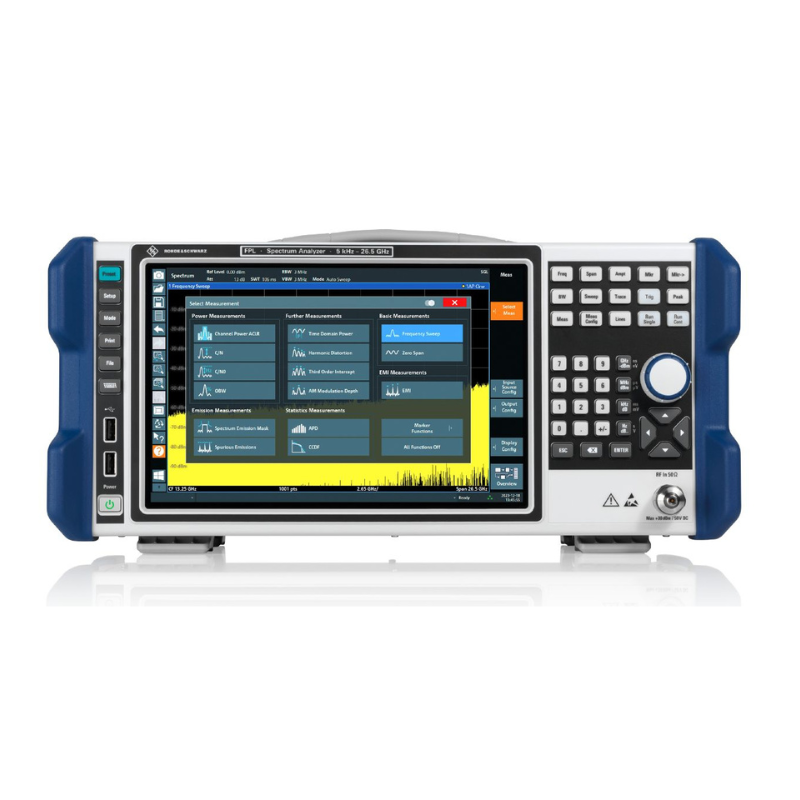

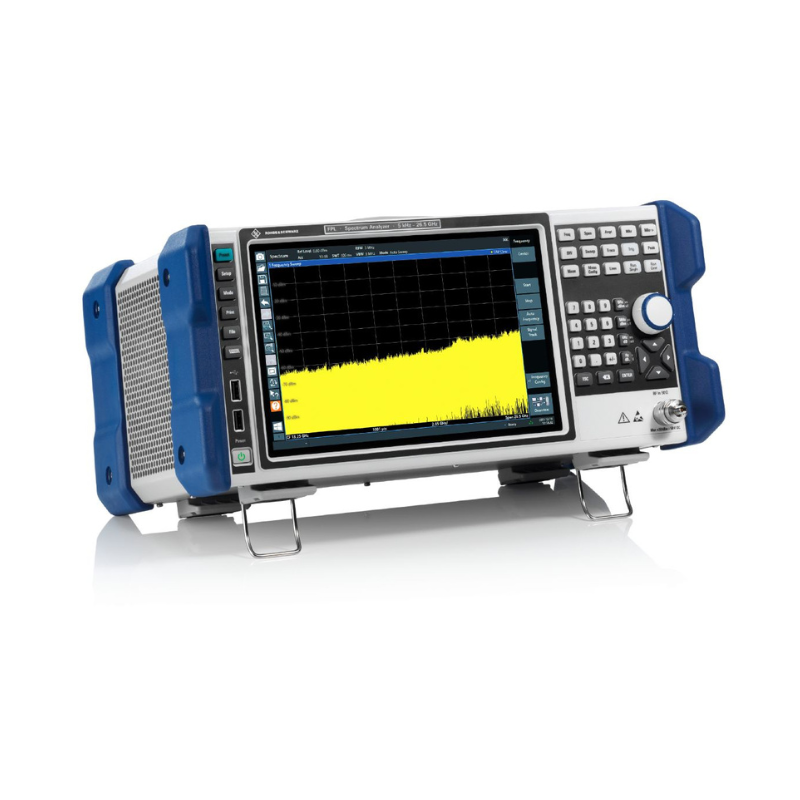

Rohde-Schwarz FPL Анализатор спектра
Высокая производительность, где бы вы ни находились
Описание
маркер
Обзор продукта
В лаборатории ВЧ-анализа FPL так же незаменим, как осциллограф или мультиметр. Это единый измерительный прибор для решения различных задач. Он поддерживает не только спектральный анализ, но и высокоточное измерение мощности с помощью датчиков мощности, а также анализ аналоговых и цифровых модулированных сигналов.
FPL — единственный прибор в своем классе, оснащенный внутренним генератором с частотой до 7,5 ГГц (опция R&S®FPL1-B9) и способный анализировать сигналы с полосой пропускания 40 МГц (опция R&S®FPL1-B40; для частот выше 6 ГГц требуется опция R&S®FPL1-B11).
Благодаря высоким характеристикам ВЧ-анализа FPL является идеальным прибором для лабораторий, испытательных центров, производства и сервисного обслуживания. Шаг аттенюатора 1 дБ (опция R&S®FPL1-B25) позволяет проводить измерения в максимальном динамическом диапазоне прибора. Предусилитель (опция R&S®FPL1-B22) повышает уровень чувствительности. Благодаря высокой чувствительности и низкому фазовому шуму, можно анализировать даже слабые помехи рядом с несущей.
ОСНОВНЫЕ ДАННЫЕ
▶ Диапазон частот: от 5 кГц до 26,5 ГГц
▶ Фазовый шум SSB: –108 дБн (1 Гц) при отстройке 10 кГц от несущей 1 ГГц
▶ Средний уровень собственных шумов (DANL) с предусилителем: –160 дБм в диапазоне от 10 МГц до 2 ГГц
▶ Малый вес и компактные размеры
▶ Аккумулятор и блок питания 12 В/24 В (опция)
▶ Использование с датчиками мощности (опция)
▶ Обход преселектора на ЖИГ-диодах для анализа всей полосы пропускания 40 МГц свыше 6 ГГц (опция)
▶ Полоса анализа 40 МГц (опция)
▶ Аналоговый и цифровой анализ сигналов (опция)
▶ Встроенный генератор до 7,5 ГГц (опция)
▶ Стробированное качание частоты, узкополосные фильтры разрешения и измерения спектрограмм в стандартной комплектации
Анализ спектра
FPL — настоящий универсал, Даже в базовой конфигурации для спектральных измерений, включающей:
▶ Анализ спектра
▶ Широкий набор функций спектральных измерений, таких как мощность канала, коэффициент ослабления сигнала (ACLR), отношение сигнал/шум, уровень паразитных составляющих, гармонические искажения, точка пересечения третьего порядка, глубина АМ-модуляции
▶ Статистический анализ ADP и CCDF
▶ Универсальные функции маркеров
Анализ сигналов с аналоговой и цифровой модуляцией
Доступны подходящие измерительные приложения для анализа аналоговых и цифровых модулированных сигналов. Опция R&S®FPL1-K7 превращает FPL в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов. I/Q-анализатор базового блока поддерживает представление амплитуды и фазы I и Q в полосе анализа. I/Q-данные можно экспортировать для дальнейшего анализа с помощью стороннего программного обеспечения. Опция векторного анализа сигналов R&S®FPL1-K70 также анализирует сигналы с цифровой модуляцией и одной несущей. Опции R&S®FPL1-K70M и R&S®FPL1-K70P являются расширениями опции R&S®FPL1 K70 для анализа мультимодуляции и измерения BER на основе данных PRBS.
Технические характеристики
|
Models
|
Frequency range | Phase noise | DANL @ 1 GHz | Max. analysis bandwidth |
|
R&S®FPL1003 |
5 kHz-3 GHz
|
< –108 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
< –163 dBm/Hz | 40 MHz
(FPL1-B40) |
|
R&S®FPL1007 |
5 kHz-7.5 GHz
|
< –108 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
< –163 dBm/Hz | 40 MHz
(FPL1-B40) |
|
R&S®FPL1014 |
5 kHz-14 GHz
|
< –108 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
< -160 dBm/Hz Pre-amp on |
40 MHz
(FPL1-B40, and FPL1-B11)
|
|
R&S®FPL1026 |
5 kHz-26.5 GHz
|
< –108 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
< -160 dBm/Hz Pre-amp on |
40 MHz
(FPL1-B40, and FPL1-B11)
|
