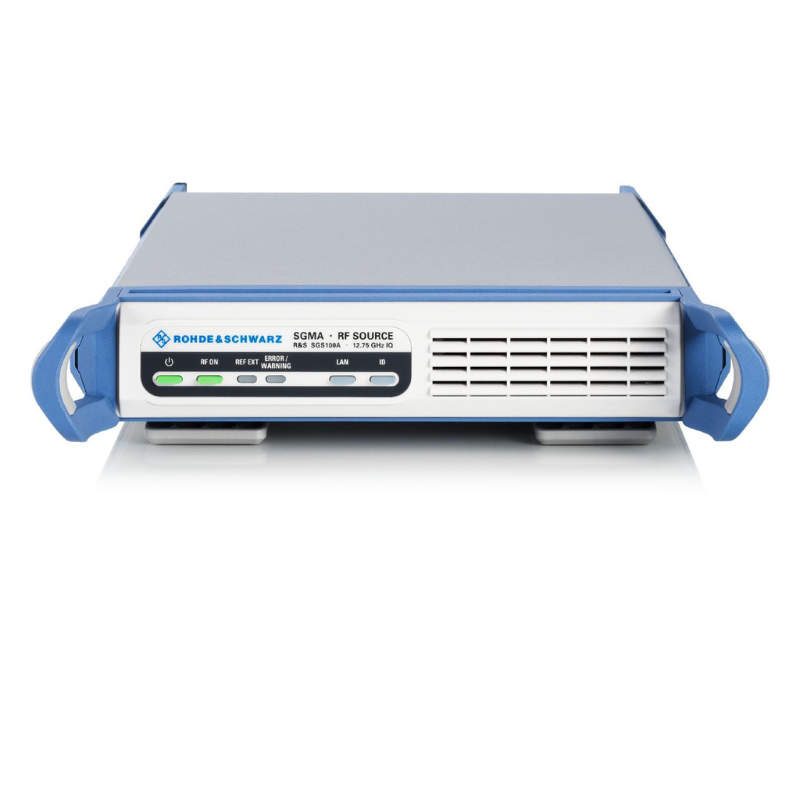

Rohde-Schwarz SGS100A SGMA Источник ВЧ-сигнала
Компактный – быстрый – надежный
Описание
маркер
Обзор продукта
Очень компактные размеры (всего один блок высоты и ширина стойки ½ 19 дюймов), а также чрезвычайно быстрая установка частоты и уровня — две особенности, демонстрирующие, насколько согласованно R&S®SGS100A и R&S®SGU100 разработаны для использования в системах. Они также могут использоваться во всех приложениях, где требуется несколько источников ВЧ-сигналов, например, для формирования диаграммы направленности, или там, где требуется чрезвычайно компактный ВЧ-генератор, например, в качестве рабочего источника в системах заказчика.
Несмотря на компактность, R&S®SGS100A в сочетании с R&S®SGU100A обеспечивает непревзойденную чистоту сигнала и точность уровня. Он обладает характеристиками, обычно доступными только для приборов высокого класса, включая высокую выходную мощность, повторяемость уровня и ширину полосы модуляции. При разработке особое внимание уделялось совокупной стоимости владения (CTO). Длительный интервал калибровки, превосходная простота обслуживания и возможности расширения максимально повышают эксплуатационную готовность ВЧ-генератора Источник.
Ключевые факты
► Самый компактный полностью интегрированный векторный генератор сигналов на рынке, компактная конструкция для системной интеграции
► Обеспечивает высокую пропускную способность благодаря очень короткому времени установки частоты и уровня (тип. 280 мкс) через интерфейс PCIe/Ethernet
► Превосходные ВЧ-характеристики в компактном формате
► Максимальный выходной уровень (тип. +22 дБмВт) (для R&S®SGS100A) для компенсации потерь в установке
► Замкнутый контур АРУ для режимов CW и I/Q обеспечивает высочайшую повторяемость уровня
► Неизнашиваемый электронный аттенюатор для высокой надежности до 12,75 ГГц
► Экономичное и компактное расширение частотного диапазона до 40 ГГц с помощью повышающего преобразователя R&S®SGU100A
► Низкие первоначальные затраты и низкая стоимость владения
Преимущества
Высокие характеристики в правильном корпусе
► Очень высокая линейность и повторяемость уровня благодаря замкнутому контуру АРУ с I/Q-модуляция до 40 ГГц для постоянных условий испытаний
► Низкий фазовый шум SSB: тип. –133 дБн (смещение несущей 20 кГц, f = 1 ГГц, полоса измерения 1 Гц)
► Дополнительный высокостабильный опорный генератор для простой интеграции эталона в испытательную систему
► Широкая полоса модуляции 2 ГГц выше несущей частоты 12 ГГц с R&S®SGU100A
Минимизированная совокупная стоимость владения
► Привлекательная начальная стоимость
► Простая модульная конструкция для быстрого ремонта и минимизации простоев испытательной системы
► Длительный интервал калибровки для минимизации затрат на обслуживание
Возможности подключения
► Простая интеграция в испытательную систему
► Различные варианты дистанционного управления

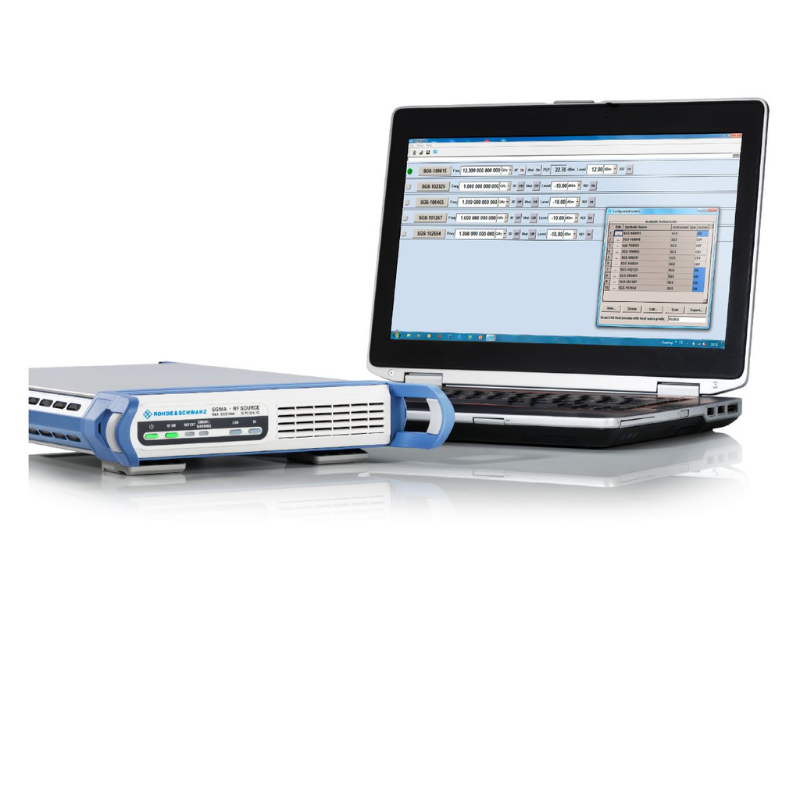

► Программное обеспечение для ПК R&S®SGMA-GUI
Расширение частотного диапазона до 40 ГГц с помощью повышающего преобразователя R&S®SGU100A
► Два прибора в одном: один ВЧ-выход для всего диапазона частот
► Простая интеграция в существующие пользовательские интерфейсы
► Самый низкий форм-фактор и энергопотребление на рынке
► Высокая производительность вплоть до микроволновых частот
Технические характеристики
| Wideband noise | 1 MHz ≤ f ≤ 6 GHz and 10 MHz carrier offset, 6 GHz < f ≤ 12.75 GHz and 30 MHz carrier offset, auto mode, level > 5 dBm, 1 Hz measurement bandwidth, CW |
|
| R&S®SGS100A alone | < –145 dBc | |
| R&S®SGS100A together with R&S®SGU100A | ||
| CW, f ≤ 12 GHz | < –140 dBc (meas.) | |
| CW, f > 12 GHz | < –142 dBc | |
| CW, f > 19.5 GHz | < -139 dBc (typ.) | |
| SSB phase noise | 20 kHz carrier offset, 1 Hz measurement bandwidth | |
| f = 1 GHz | < –126 dBc; –130 dBc (typ.) | |
| f = 10 GHz | < –106 dBc; –110 dBc (typ.) | |
| I/Q modulation | ||
| I/Q modulator bandwidth (RF) | 100 MHz < f ≤ 2.5 GHz, I/Q wideband | 40% of carrier frequency |
| 2.5 GHz < f ≤ 12.25 GHz, I/Q wideband | 1 GHz | |
| f > 12 GHz (R&S®SGS100A together with R&S®SGU100A) | 2 GHz | |
| Baseband bypass mode | ||
| Frequency range | 1 MHz ≤ f ≤ 80 MHz | |
| Specified level range | R&S®SGS100A alone | –5 dBm to +15 dBm |
| with the R&S®SGS-B26 option | –120 dBm to +15 dBm | |
| General data | ||
| Power consumption | R&S®SGS100A alone | 70 W (meas.) |
| R&S®SGU100A alone | 40 W (meas.) | |
| Dimensions | W × H × D, per unit | 250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU, ½ 19" rack width |
| Weight | when fully equipped | 4.0 kg (8.82 lb) |
