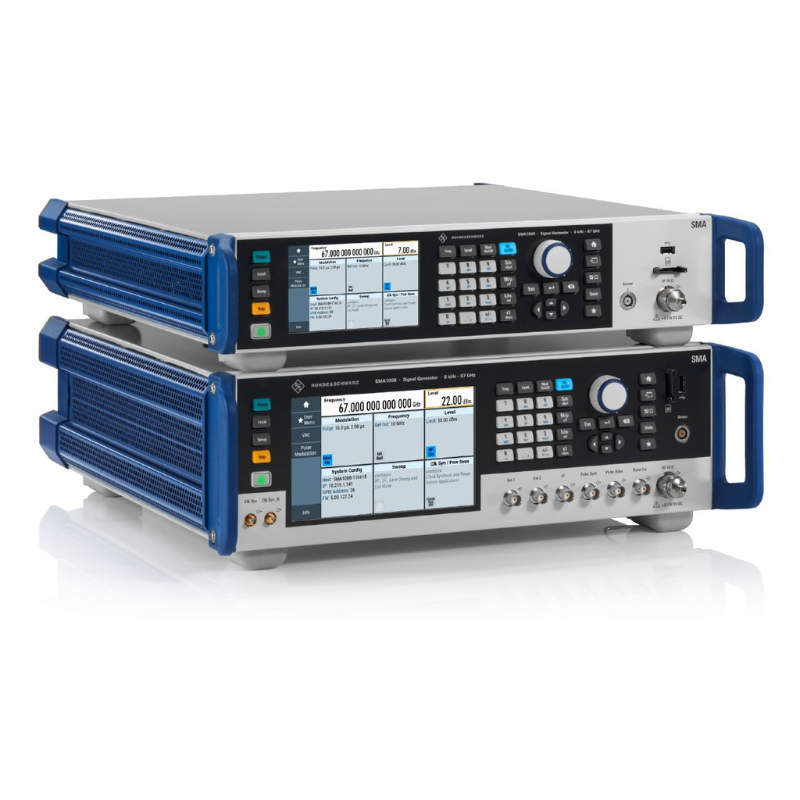

Rohde-Schwarz SMA100B Генератор ВЧ/СВЧ-сигналов
Лидерство в производительности без компромиссов: до 67 ГГц, с повышающим преобразователем — до 170 ГГц
Описание
маркер
Обзор продукта
Генератор ВЧ- и СВЧ-сигналов R&S®SMA100B обеспечивает максимальную производительность без компромиссов. Он обеспечивает исключительно чистые выходные сигналы, сохраняя при этом сверхвысокий уровень выходной мощности, значительно превосходя конкурентов. Будучи ведущим в мире генератором сигналов, он способен решать самые сложные контрольно-измерительные задачи для компонентов, модулей и систем в области СВЧ-полупроводников, беспроводной связи, аэрокосмической и оборонной промышленности.
R&S®SMA100B — лучший выбор для всех приложений, требующих исключительно чистых аналоговых сигналов. R&S®SMA100B, используемый в качестве замены гетеродина в радиолокационных системах, способен генерировать СВЧ-сигналы с чрезвычайно низким фазовым шумом в ближнем диапазоне однополосной полосы (SSB), что позволяет радиолокационным системам обнаруживать даже очень медленные объекты. Для тестирования аналого-цифровых преобразователей (АЦП) R&S®SMA100B формирует сигналы с чрезвычайно низким джиттером и сверхвысоким динамическим диапазоном без паразитных составляющих (SFDR).
Благодаря второму, независимому выходу, генератор R&S®SMA100B может одновременно обеспечивать исключительно чистые тактовые сигналы для тестирования АЦП со сверхнизким широкополосным фазовым шумом. В автоматизированных производственных условиях сверхвысокая выходная мощность генератора R&S®SMA100B устраняет необходимость в дополнительных усилителях, обеспечивая при этом крайне низкий уровень гармоник.
Основные факты
Диапазон частот: от 8 кГц до 3, 6, 12,75, 20, 31,8, 40, 50 и 67 ГГц (с перекрытием до 72 ГГц). Расширение частотного диапазона с 50 ГГц до 170 ГГц с помощью умножителя частоты R&S®SZM
Фазовый шум SSB –132 дБн (тип.) на частоте 10 ГГц и отстройке 10 кГц
Широкополосный шум –162 дБн (изм.) на частоте 10 ГГц и отстройке 30 МГц
Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
Разнообразные функции, такие как пользовательская коррекция, управление мощностью с обратной связью и высокодинамичное непрерывное качание уровня.
Лидерство в производительности без компромиссов до 67 ГГц, с повышающим преобразователем до 170 ГГц
Генератор ВЧ- и СВЧ-сигналов R&S®SMA100B обеспечивает бескомпромиссно максимальные характеристики. Он обеспечивает максимально чистые выходные сигналы, сохраняя при этом высочайшие уровни выходной мощности с минимальным уровнем гармоник, значительно превосходя конкурентов. Будучи ведущим мировым генератором сигналов, он способен решать самые сложные контрольно-измерительные задачи для модулей и систем в области СВЧ-полупроводников, беспроводной связи, аэрокосмической и оборонной промышленности.
Преимущества
Первоклассные устройства благодаря первоклассным сигналам
– Исключительно чистые сигналы
– Сверхнизкий уровень гармонических и негармонических составляющих сигнала
Сверхвысокая выходная мощность без компромиссов
– Исключительно высокие уровни выходной мощности (измеренные значения)
– Превосходная точность уровня и повторяемость для сигналов CW, коротких импульсов и модулированных сигналов
Удобство использования во всех деталях
– Гибкий размер: корпус высотой 2 HU или 3 HU
– Модель высотой 3 HU с большим 7-дюймовым дисплеем и несколькими разъемами на передней панели
– Эргономичное управление благодаря современному графическому интерфейсу с сенсорным экраном
Технические характеристики
| Frequency | ||
| Frequency range | R&S®SMAB-B103
R&S®SMAB-B106 R&S®SMAB-B112 R&S®SMAB-B120 R&S®SMAB-B131 R&S®SMAB-B140/-B140N R&S®SMAB-B150/-B150N R&S®SMAB-B167/-B167N |
8 kHz to 3 GHz
8 kHz to 6 GHz 8 kHz to 12.75 GHz 8 kHz to 20 GHz 8 kHz to 31.8 GHz 8 kHz to 40 GHz 8 kHz to 50 GHz 8 kHz to 67 GHz (overrange up to 72 GHz) |
| Spectral purity | ||
| SSB phase noise | f = 1 GHz, 1 Hz measurement bandwidth | |
| standard, carrier offset = 20 kHz | < –135 dBc, –140 dBc (typ.) | |
| with R&S®SMAB-B709, carrier offset = 10 kHz | < –140 dBc | |
| with R&S®SMAB-B710(N), carrier offset = 10 kHz |
< –140 dBc, –145 dBc (typ.) | |
| with R&S®SMAB-B711(N), carrier offset = 10 kHz |
< –147 dBc, –151 dBc (typ.) | |
| f = 10 GHz, 1 Hz measurement bandwidth | ||
| standard, carrier offset = 20 kHz | –115 dBc, –120 dBc (typ.) | |
| with R&S®SMAB-B709, carrier offset = 10 kHz | < –120 dBc | |
| with R&S®SMAB-B710, carrier offset = 10 kHz | –120 dBc, –125 dBc (typ.) | |
| with R&S®SMAB-B711, carrier offset = 10 kHz | –128 dBc, –132 dBc (typ.) | |
| Harmonics | ||
| Instruments equipped with R&S®SMAB-B103/-B106 and R&S®SMAB-K31/-B32 options | ||
| 10 MHz < f ≤ 6 GHz, P = 18 dBm | < –60 dBc | |
| Instruments equipped with R&S®SMAB-B112/-B120 and R&S®SMAB-K33/-B34 options | ||
| 10 MHz < f ≤ 20 GHz, P = 16 dBm | < –55 dBc | |
| Instruments equipped with R&S®SMAB-B131/-B140(N)/-B150(N)/-B167(N) and R&S®SMAB-B35/-K36/-B36S/-B37/-K38/-B39/-K40 options |
||
| 10 MHz < f ≤ 42.5 GHz, P = 13 dBm | < –55 dBc | |
| Non-harmonics | f = 1 GHz, > 10 kHz from carrier, 10 dBm | < –92 dBc |
| f = 1 GHz, > 10 kHz from carrier, 10 dBm with R&S®SMAB-B711(N) option |
< –100 dBc | |
