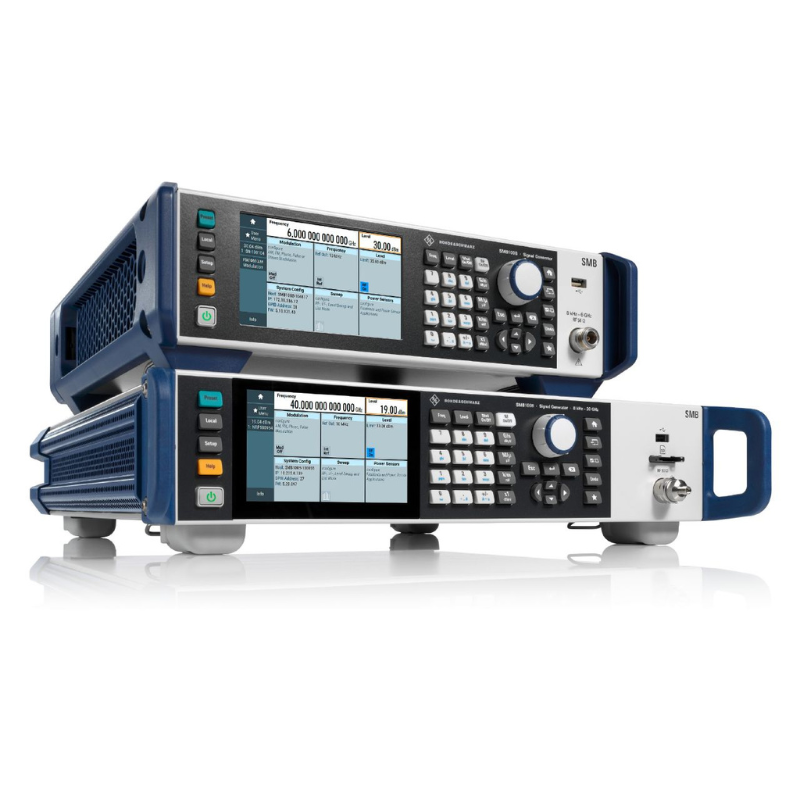

Rohde-Schwarz SMB100B Генератор ВЧ/СВЧ-сигналов
Идеальное сочетание производительности и удобства использования в компактном корпусе
Описание
маркер
Обзор продукта
Новый генератор ВЧ-сигналов R&S®SMB100B — это производительность и универсальность в компактном корпусе. Исключительная спектральная чистота и очень высокая выходная мощность в сочетании с широким набором функций и простотой эксплуатации — вот лишь некоторые из впечатляющих особенностей R&S®SMB100B.
R&S®SMB100B устанавливает новые стандарты спектральной чистоты и выходной мощности в среднем сегменте. Эти характеристики воплощены в очень компактном и лёгком корпусе. Даже без дополнительных опций R&S®SMB100B обеспечивает выдающиеся характеристики. Эти выдающиеся характеристики можно улучшить для конкретного применения. Например, опция R&S®SMBB-B1 (OCXO) снижает зависимость опорной частоты от старения и температуры, а также снижает фазовый шум однополосной работы (SSB). Высокопроизводительная опция R&S®SMBB-B1H (OCXO) дополнительно улучшает эти характеристики. По сравнению со стандартным прибором, зависимость от старения и температуры улучшена более чем в десять раз.
R&S®SMB100B охватывает диапазон частот от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц. Помимо чистых непрерывных сигналов, R&S®SMB100B с опцией R&S®SMBB-K720 может генерировать сигналы с амплитудной, частотной и фазовой модуляцией. Опции генератора импульсов и импульсного модулятора позволяют генерировать высококачественные импульсы. С дополнительной опцией генерации последовательностей импульсов R&S®SMBB-K27 пользователи могут генерировать одиночные импульсы, двойные импульсы и настраиваемые последовательности импульсов.
Основные факты
Диапазон частот от 8 кГц до 1, 3, 6, 12,75, 20, 31,8 и 40 ГГц
Выдающийся однополосный (SSB) фазовый шум < –112 дБн (изм.) на частоте 10 ГГц и отстройке 20 кГц
Очень низкий уровень широкополосного шума в зависимости от диапазона частот, иногда значительно ниже < –145 дБн (изм.)
Максимальная выходная мощность: 34 дБм на частоте 1 ГГц, 25 дБм на частоте 20 ГГц и 19 дБм на частоте 40 ГГц (все значения измерены)
Компактный форм-фактор: 2 HU и ширина ¾ 19" для генератора ВЧ-сигналов R&S®SMB100B (1/3/6 ГГц) и ширина 19" для генератора СВЧ-сигналов R&S®SMB100B (12,75/20/31,8/40 ГГц)
Преимущества
ИДЕАЛЬНОЕ КАЧЕСТВО СИГНАЛА
Для улучшения ИУ качество сигнала источника должно быть значительно выше, чем характеристики ИУ. Благодаря инновационной конструкции синтезатора, R&S®SMB100B обладает очень низким фазовым шумом SSB и широкополосным шумом, а также превосходным подавлением негармонических составляющих сигнала.
ИДЕАЛЬНОЕ КАЧЕСТВО ВЫХОДНОЙ МОЩНОСТИ
Необходимость очень высокой выходной мощности часто означает необходимость использования генератора сигналов в сочетании с усилителем, подключенным к его выходу. R&S®SMB100B предлагает лучшую альтернативу. Благодаря опции сверхвысокой выходной мощности R&S®SMBB-B32 это калиброванное решение в одном корпусе, которое экономит место и деньги.
ИДЕАЛЬНОЕ КАЧЕСТВО ИСПОЛЬЗОВАНИЯ
Удобство использования R&S®SMB100B очевидно во многих отношениях. Генератор ВЧ-сигналов прост в эксплуатации, поддерживает работу с подключенным датчиком мощности R&S®NRP и может эмулировать работу устаревших приборов.
Технические характеристики
| Frequency range | R&S®SMBB-B101 | 8 kHz to 1 GHz |
| R&S®SMBB-B103 | 8 kHz to 3 GHz | |
| R&S®SMBB-B106 | 8 kHz to 6 GHz | |
| Level | ||
| Maximum specified output power (PEP) | R&S®SMBB-B101/-B103/-B106 | |
| standard | ||
| 200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
| 1 MHz < f ≤ 10 MHz | –110 dBm to +18 dBm | |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +18 dBm | |
| with R&S®SMBB-K31 option | ||
| 200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
| 1 MHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
| 10 MHz < f ≤ 4 GHz | –127 dBm to +21 dBm | |
| 4 GHz < f ≤ 6 GHz | –127 dBm to +20 dBm | |
| with R&S®SMBB-B32 and R&S®SMBB-K31 options | ||
| 200 kHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +26 dBm | |
| SSB phase noise | f = 1 GHz, 20 kHz offset,
1 Hz measurement bandwidth |
< –126 dBc, –132 dBc (typ.) |
