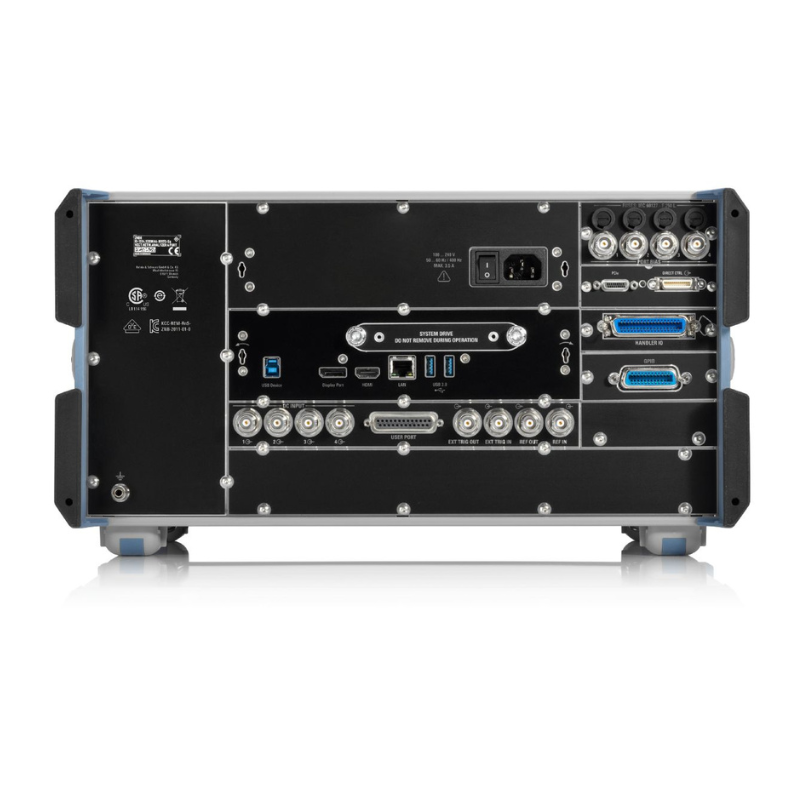

Rohde-Schwarz ZNB Векторный анализатор цепей
Лидер по скорости, динамическому диапазону и простоте эксплуатации
Описание
маркер
Обзор продукции
Эти надежные универсальные анализаторы цепей сочетают в себе высокую скорость и точность измерений с исключительной простотой эксплуатации и широким набором опций для решения сложных задач. В данной брошюре представлены модели R&S®ZNB4, R&S®ZNB8, R&S®ZNB20, R&S®ZNB26 и R&S®ZNB43.
Векторные анализаторы цепей R&S®ZNB с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/43,5 ГГц обычно используются в телекоммуникационной, электронной и аэрокосмической промышленности, а также при разработке цифровых высокоскоростных печатных плат и кабелей.
R&S®ZNB — правильный выбор для разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры, разъемы и кабели.
R&S®ZNB отличается широким динамическим диапазоном до 140 дБ (в полосе ПЧ 10 Гц), низким уровнем шума трассы менее 0,004 дБ (СКЗ, в полосе ПЧ 10 кГц) и высокой выходной мощностью до +13 дБмВт, которую можно регулировать электронным способом в диапазоне 95 дБ.
R&S®ZNB сочетает в себе высокую точность измерений с исключительной скоростью — более 5 мкс на точку. Он отличается превосходной температурной и долговременной стабильностью, что позволяет проводить надежные измерения в течение нескольких дней без повторной калибровки.
Компактные двухпортовые и четырехпортовые модели с небольшой глубиной корпуса оставляют достаточно места на рабочем столе для измерительных задач. Они отличаются впечатляюще низким уровнем шума благодаря низкому энергопотреблению и продуманной системе охлаждения. Низкое энергопотребление также снижает эксплуатационные расходы и защищает окружающую среду.
Ключевые факты
▶ Диапазон частот от 9 кГц до 43,5 ГГц
▶ Широкий динамический диапазон до 140 дБ
▶ Короткое время развертки, например, 4 мс для 401 точки
▶ Широкий диапазон развертки по мощности 98 дБ
▶ Высокая температурная стабильность, тип. 0,01 дБ/°C
▶ Широкий диапазон полос ПЧ от 1 Гц до 10 МГц
▶ Ручная и автоматическая калибровка
▶ Расширенные возможности эмбедирования/деэмбедирования
▶ 4-портовые модели с двумя независимыми источниками
▶ Расширение до 48 портов с помощью коммутационных матриц 1)
▶ Концепция управления, ориентированная на тестируемое устройство, для еще более простой настройки измерений
▶ Анализ погрешности измерений в режиме реального времени
Технические характеристики
|
Models
|
Ports | Frequency | Connectors |
|
R&S®ZNB43 |
2 | 43.5 GHz | 2.92 mm (m) |
| R&S®ZNB43 | 2 | 43.5 GHz | 2.4 mm (m) |
| R&S®ZNB43 | 4 | 43.5 GHz | 2.92 mm (m) |
| R&S®ZNB43 | 4 | 43.5 GHz | 2.4 mm (m) |
