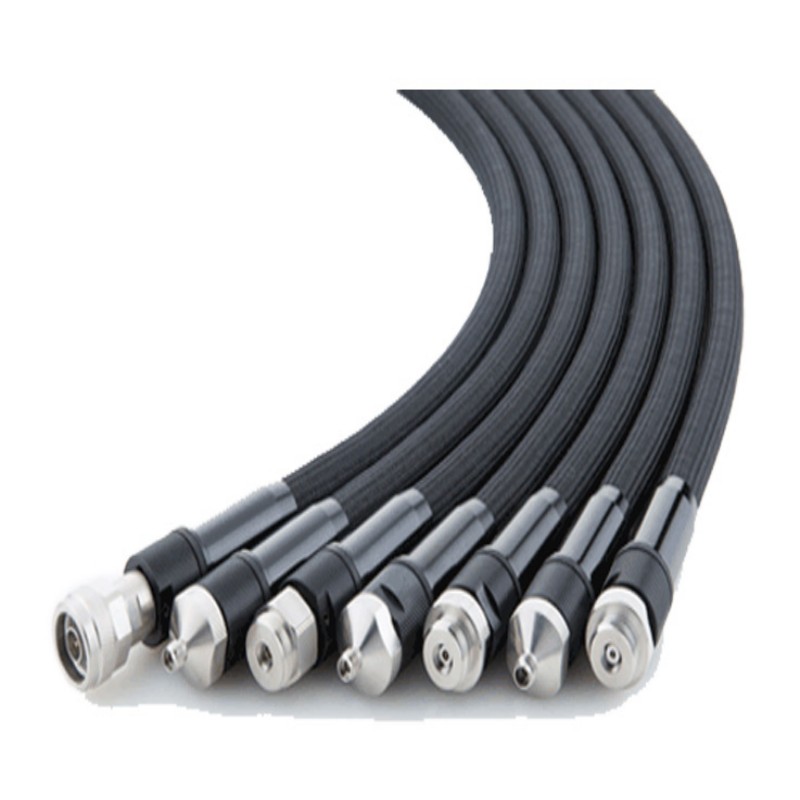

Saluki Высокопроизводительные тестовые кабельные сборки VNA типа N
Высокопроизводительные испытательные сборки векторных анализаторов цепей (ВАЦ) серии SCAVNA компании Saluki специально разработаны для высоконадежных испытаний векторных анализаторов цепей (ВАЦ). Кабельные сборки оснащены прочными и легкими разъемами NMD, которые позволяют напрямую подключаться к портам ВАЦ. Перед отправкой мы проверяем все наши сборки на обратные потери, вносимые потери, фазовую стабильность и стабильность потерь вплоть до максимальной рабочей частоты. Серия SCAVNA обеспечивает высочайшую точность и самый большой интервал между повторными калибровками среди всех представленных на рынке испытательных сборок.
Кабельные сборки серии SCAVNA специально разработаны для обеспечения максимально точных измерений векторных анализаторов цепей (ВАЦ) в лабораторных условиях. Благодаря превосходной фазовой и амплитудной стабильности, ВАЦ серии SCAVNA обеспечивают высоконадежные результаты испытаний на изгиб, сжатие и многие другие испытания.
Кабельные сборки компании Saluki обеспечивают превосходные вносимые потери и КСВ. Наши сборки гарантируют точность и повторяемость измерений благодаря стабильности фазы и амплитуды, которая гарантирована испытаниями на изгиб в течение более 100 000 циклов изгиба и более 5 000 циклов соединения.
Описание
маркер
Ключевые особенности
- Широкий диапазон частот от постоянного тока до 18 ГГц
- Разъёмы повышенной прочности типа N
- Сопротивление раздавливанию более 130 кгс/см2
- Более 100 000 изгибов при минимальном радиусе изгиба
- Сопротивление крутящему моменту
- Практически нулевое пружинение кабеля
- Изготовление по индивидуальному заказу
Технические характеристики
| Frequency Range | DC – 18 GHz |
| VNA End | Type N male |
| DUT End | SCAVNA18MM-(N/N): Type N male
SCAVNA18MF-(N/N): Type N female SCAVNA18MM-(N/3.5): NMD 3.5mm male SCAVNA18MF-(N/3.5): 3.5mm female |
| VSWR | 1.2 |
| Insertion Loss | < 1.5 dB |
| Phase Stability | < ± 1.5° |
| Amplitude Stability | < ± 0.05 dB |
| Shielding Effectivity | > 100 dB |
| Cruch Resistance | > 130 kgf/cm |
| Length | 63 cm (24.8 inch) |
| Impedance | 50 Ω |
| Outer Diameter | 15.2 mm |
| Minimum Bend Radius | 50 mm |
| Connector Materials | • Body: Stainless steel, Passivated
• Center conductor: Au-plated beryllium Copper |
| Cable Materials | • Center conductor: Au-plated copper
• Dielectric: PTFE • Outer conductor: Ag-plated copper tape • Inner braid: Ag-plated copper braid • Outer jacket: Multilayer armour |
| RoHS Complient | Yes |
Основной модуль
| Module No. | Item | Description |
| SCAVNA18MM-(N/N) | High Performance VNA Test Cable Assemblies | DC - 18GHz, Type N male to Type N male connector |
| SCAVNA18MF-(N/N) | High Performance VNA Test Cable Assemblies | DC - 18GHz, Type N male to Type N female connector |
| SCAVNA18MM-(N/3.5) | High Performance VNA Test Cable Assemblies | DC - 18GHz, Type N male to NMD 3.5mm male connector |
| SCAVNA18MF-(N/3.5) | High Performance VNA Test Cable Assemblies | DC - 18GHz, Type N male to 3.5mm female connector |
