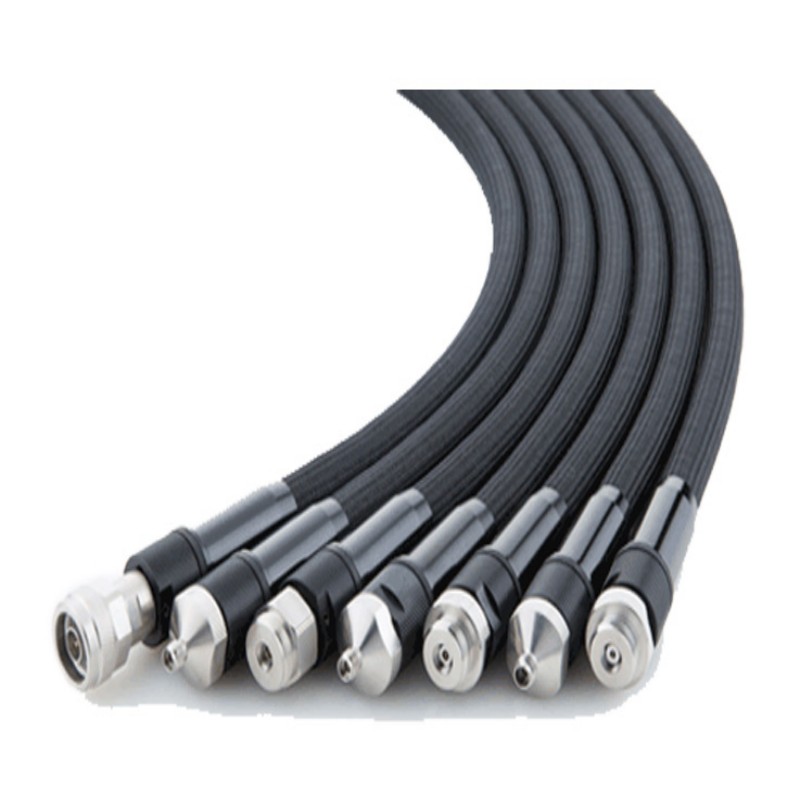

Saluki Высокопроизводительные тестовые кабельные сборки векторного анализатора NMD 3,5 мм
Высокопроизводительные испытательные сборки векторных анализаторов цепей (ВАЦ) серии SCAVNA компании Saluki специально разработаны для высоконадежных испытаний векторных анализаторов цепей (ВАЦ). Кабельные сборки оснащены прочными и легкими разъемами NMD, которые позволяют напрямую подключаться к портам ВАЦ. Перед отправкой мы проверяем все наши сборки на обратные потери, вносимые потери, фазовую стабильность и стабильность потерь вплоть до максимальной рабочей частоты. Серия SCAVNA обеспечивает высочайшую точность и самый большой интервал между повторными калибровками среди всех представленных на рынке испытательных сборок.
Кабельные сборки серии SCAVNA специально разработаны для обеспечения максимально точных измерений векторных анализаторов цепей (ВАЦ) в лабораторных условиях. Благодаря превосходной фазовой и амплитудной стабильности, ВАЦ серии SCAVNA обеспечивают высоконадежные результаты испытаний на изгиб, сжатие и многие другие испытания.
Кабельные сборки компании Saluki обеспечивают превосходные вносимые потери и КСВ. Наши сборки гарантируют точность и повторяемость измерений благодаря стабильности фазы и амплитуды, которая гарантирована испытаниями на изгиб в течение более 100 000 циклов изгиба и более 5 000 циклов соединения.
Описание
маркер
Ключевые особенности
- Широкий диапазон частот от постоянного тока до 26,5 ГГц
- Разъёмы NMD 3,5 мм повышенной прочности
- Сопротивление раздавливанию более 130 кгс/см2
- Более 100 000 изгибов при минимальном радиусе изгиба
- Сопротивление крутящему моменту
- Практически нулевое пружинение кабеля
- Изготовление по индивидуальному заказу
Технические характеристики
| Frequency Range | DC – 18 GHz
DC – 26.5 GHz |
| VNA End | NMD 3.5mm female |
| DUT End | SCAVNA26FM-(3.5/3.5): NMD 3.5mm male
SCAVNA26FF-(3.5/3.5): 3.5mm female SCAVNA18FM-(3.5/N): Type N male SCAVNA18FF-(3.5/N): Type N female |
| VSWR | SCAVNA26FM-(3.5/3.5) & SCAVNA26FF-(3.5/3.5): 1.25
SCAVNA18FM-(3.5/N) & SCAVNA18FF-(3.5/N): 1.2 |
| Insertion Loss | SCAVNA26FM-(3.5/3.5) & SCAVNA26FF-(3.5/3.5): < 1.8 dB
SCAVNA18FM-(3.5/N) & SCAVNA18FF-(3.5/N): < 1.5 dB |
| Phase Stability | SCAVNA26FM-(3.5/3.5) & SCAVNA26FF-(3.5/3.5): < ± 2°
SCAVNA18FM-(3.5/N) & SCAVNA18FF-(3.5/N): < ± 1.5° |
| Amplitude Stability | < ± 0.05 dB |
| Shielding Effectivity | > 100 dB |
| Cruch Resistance | > 130 kgf/cm |
| Length | 63 cm (24.8 inch) |
| Impedance | 50 Ω |
| Outer Diameter | 15.2 mm |
| Minimum Bend Radius | 50 mm |
| Connector Materials | • Body: Stainless steel, Passivated
• Center conductor: Au-plated beryllium Copper |
| Cable Materials | • Center conductor: Au-plated copper
• Dielectric: PTFE • Outer conductor: Ag-plated copper tape • Inner braid: Ag-plated copper braid • Outer jacket: Multilayer armour |
| RoHS Complient | Yes |
Основной модуль
| Module No. | Item | Description |
| SCAVNA26FM-(3.5/3.5) | High Performance VNA Test Cable Assemblies | DC - 26.5GHz, NMD 3.5mm female to NMD 3.5mm male connector |
| SCAVNA26FF-(3.5/3.5) | High Performance VNA Test Cable Assemblies | DC - 26.5GHz, NMD 3.5mm female to NMD 3.5mm female connector |
| SCAVNA18FM-(3.5/N) | High Performance VNA Test Cable Assemblies | DC - 18GHz, NMD 3.5mm female to Type N male connector |
| SCAVNA18FF-(3.5/N) | High Performance VNA Test Cable Assemblies | DC - 18GHz, NMD 3.5mm female to Type N female connector |
