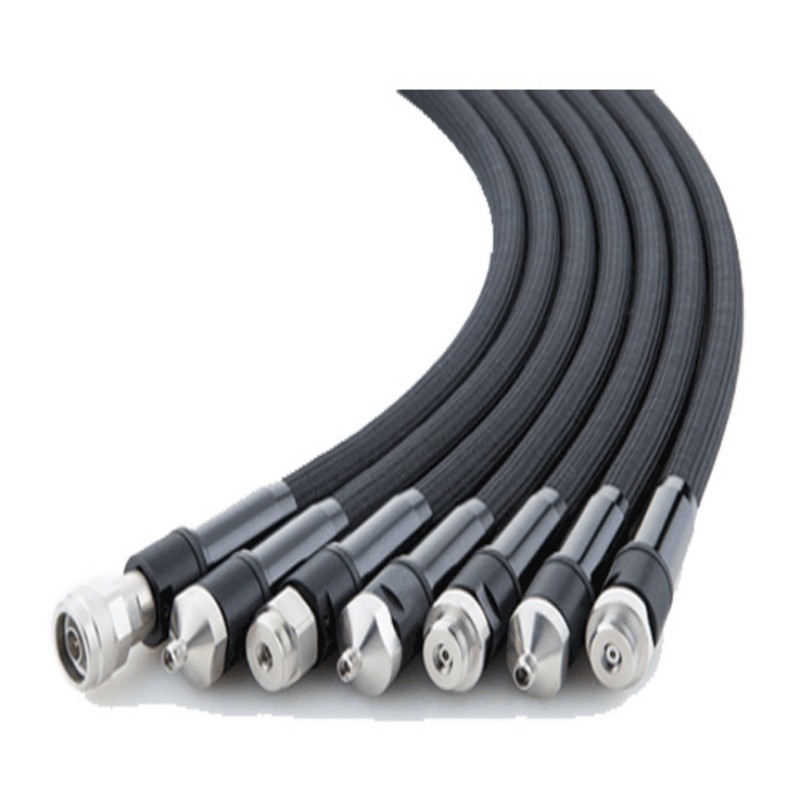

Saluki Высокопроизводительные тестовые кабельные сборки векторного анализатора NMD 1,85 мм
Высокопроизводительные испытательные сборки векторных анализаторов цепей (ВАЦ) серии SCAVNA компании Saluki специально разработаны для высоконадежных испытаний векторных анализаторов цепей (ВАЦ). Кабельные сборки оснащены прочными и легкими разъемами NMD, которые позволяют напрямую подключаться к портам ВАЦ. Перед отправкой мы проверяем все наши сборки на обратные потери, вносимые потери, фазовую стабильность и стабильность потерь вплоть до максимальной рабочей частоты. Серия SCAVNA обеспечивает высочайшую точность и самый большой интервал между повторными калибровками среди всех представленных на рынке испытательных сборок.
Кабельные сборки серии SCAVNA специально разработаны для обеспечения максимально точных измерений векторных анализаторов цепей (ВАЦ) в лабораторных условиях. Благодаря превосходной фазовой и амплитудной стабильности, ВАЦ серии SCAVNA обеспечивают высоконадежные результаты испытаний на изгиб, сжатие и многие другие испытания.
Кабельные сборки компании Saluki обеспечивают превосходные вносимые потери и КСВ. Наши сборки гарантируют точность и повторяемость измерений благодаря стабильности фазы и амплитуды, которая гарантирована испытаниями на изгиб в течение более 100 000 циклов изгиба и более 5 000 циклов соединения.
Описание
маркер
Ключевые особенности
- Wide frequency range from DC to 67GHz

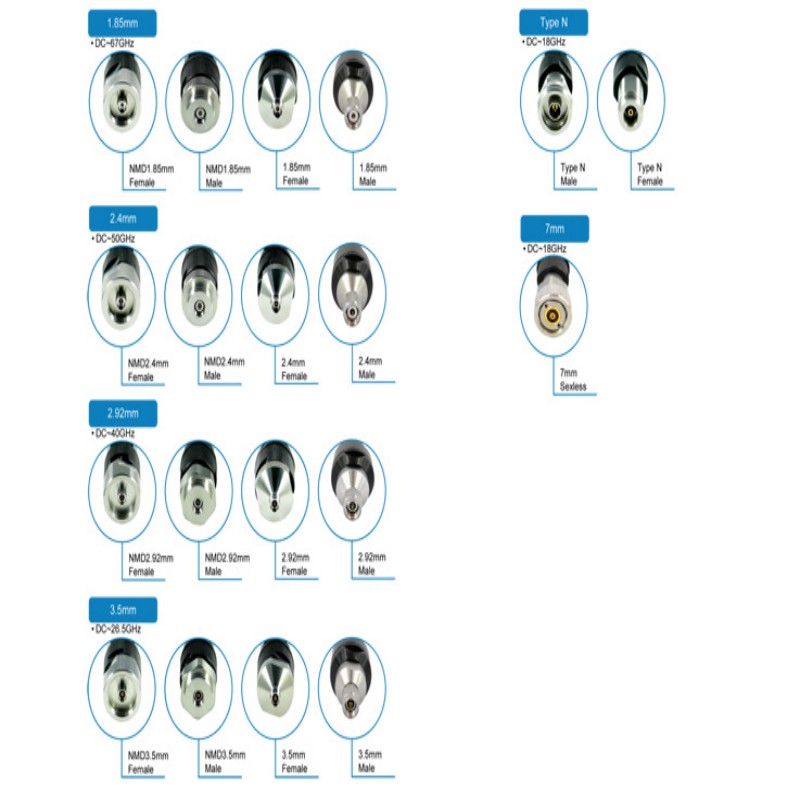

- NMD 1.85mm ruggedized connectors
- Crush resistance greater than 130kgf/cm
- Over 100,000 flexures at minimum bend radius
- Torque resistance
- Virtually zero cable spring back
- Customization available upon request
Технические характеристики
| Frequency Range | DC – 67 GHz |
| VNA End | NMD 1.85mm female |
| DUT End | SCAVNA67FM-(1.85/1.85): NMD 1.85mm male
SCAVNA67FF-(1.85/1.85): 1.85mm female |
| VSWR | 1.4 |
| Insertion Loss | < 5.2 dB |
| Phase Stability | < ± 4° |
| Amplitude Stability | < ± 0.05 dB |
| Shielding Effectivity | > 100 dB |
| Cruch Resistance | > 130 kgf/cm |
| Length | 63 cm (24.8 inch) |
| Impedance | 50 Ω |
| Outer Diameter | 15.2 mm |
| Minimum Bend Radius | 50 mm |
| Connector Materials | • Body: Stainless steel, Passivated
• Center conductor: Au-plated beryllium Copper |
| Cable Materials | • Center conductor: Au-plated copper
• Dielectric: PTFE • Outer conductor: Ag-plated copper tape • Inner braid: Ag-plated copper braid • Outer jacket: Multilayer armour |
| RoHS Complient | Yes |
Основной модуль
| Module No. | Item | Description |
| SCAVNA67FM-(1.85/1.85) | High Performance VNA Test Cable Assemblies | DC - 67GHz, NMD 1.85mm female to NMD 1.85mm male connector |
| SCAVNA67FF-(1.85/1.85) | High Performance VNA Test Cable Assemblies | DC - 67GHz, NMD 1.85mm female to 1.85mm female connector |
