Saluki Коаксиальный аттенюатор 3.5TS100, 100 Вт
Коаксиальный фиксированный аттенюатор серии 3.5TS100 охватывает диапазон частот от постоянного тока до 26,5 ГГц и отличается низким КСВН, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д.
Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра СВЧ-передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.
Описание
маркер
Ключевые особенности
- Широкий диапазон частот до 26,5 ГГц
- Средняя мощность 100 Вт и пиковая мощность 0,5 кВт
- Низкий КСВ и низкое затухание с неравномерностью АЧХ
- Номинальное сопротивление 50 Ом
- Возможны индивидуальные решения для других значений затухания и точности
Технические характеристики
| 3.5TS100-XX-12.4 | • Frequency range: DC – 12.4 GHz
• Max. VSWR: 1.20 • Attenuation value: 3, 6, 10, 20, 30, 40, 50 dB (refer to XX) • Accuracy: -1.0/+0.5dB for 3 attenuation, ±0.5dB for 6 attenuation, -1.0/+0.5dB for 10 attenuation, +1.5/+0.5dB for 20 attenuation, ±0.5dB for 30 attenuation, -0.5/+1.0dB for 40/50 attenuation |
| 3.5TS100-XX-18 | • Frequency range: DC – 18 GHz
• Max. VSWR: 1.30 • Attenuation value: 3, 6, 10, 20, 30, 40, 50 (refer to XX) • Accuracy: ±1.0dB for 3/6/10 attenuation, ±1.5dB for 20 attenuation, ±1.0dB for 30 attenuation, -1.0/+1.5dB for 40 attenuation, ±1.0dB for 50 attenuation |
| 3.5TS100-XX-26.5 | • Frequency range: DC – 26.5 GHz
• Max. VSWR: 1.40 • Attenuation value: 3, 6, 10, 20, 30, 40, 50 (refer to XX) • Accuracy: -1.0/+1.5dB for 3 attenuation, -1.0/+2.5dB for 6 attenuation, -1.0/+3.5dB for 10 attenuation, -1.0/+3.0dB for 20 attenuation, -1.0/+1.5dB for 30 /40/50 attenuation |
| Average Power | 100W average to 25°C ambient temperature, derated linearly to 10W @ 125°C |
| Peak Power | 0.5 kW (5μs pulse width with 10% duty cycle) |
| Connector Type | 3.5 mm / SMA, 50 ohm |
| Connectors | Brass gold plated |
| Pin | Male: brass gold plated
Female: beryllium copper gold plated |
| Housing | Aluminum, Black Anodize |
| Dimension | • A: Ø63 × 129 mm

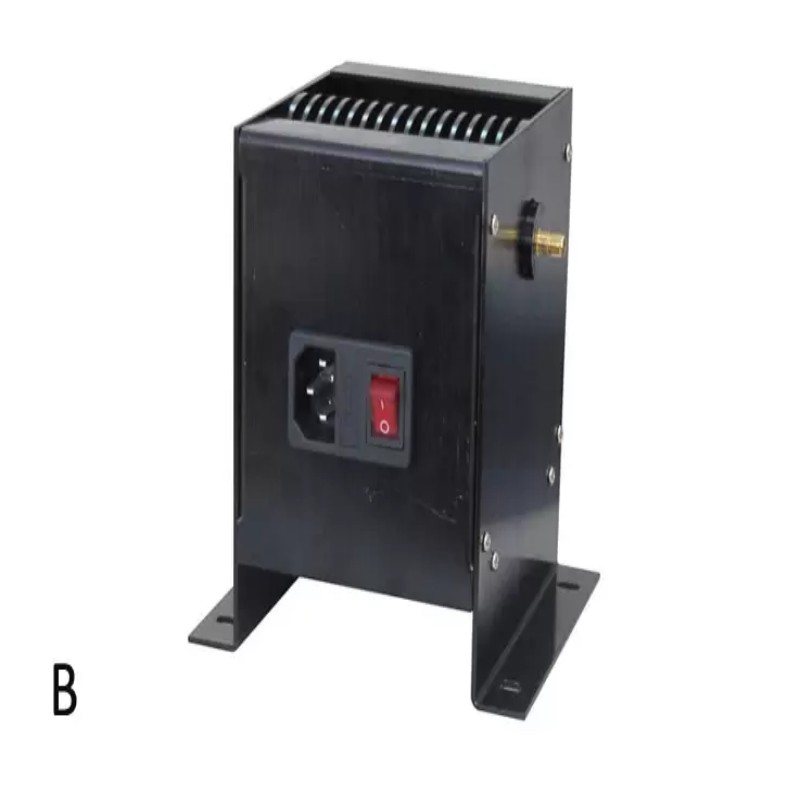

• B: 141 × 121 × 141 mm (with fan)
|
| Weight | • A: 386 g
• B: 910 g |
| Temperature Range | -55°C to +125°C |
| RoHS Complient | Yes |
Основной модуль
| Module No. | Item | Description |
| 3.5TS100-XX-12.4 | Coaxial Fixed Attenuator | DC to 12.4 GHz, XX refers to the attenuation value which is 3,6,10,20,30,40,50 |
| 3.5TS100-XX-18 | Coaxial Fixed Attenuator | DC to 18 GHz, XX refers to the attenuation value which is 3,6,10,20,30,40,50 |
| 3.5TS100-XX-26.5 | Coaxial Fixed Attenuator | DC to 26.5 GHz, XX refers to the attenuation value which is 3,6,10,20,30,40,50 |
