Продукция
Saluki Коаксиальный аттенюатор SMAGH, 2 Вт
Коаксиальные фиксированные аттенюаторы серии SMAGH охватывают диапазон частот от постоянного тока до 26,5 ГГц и характеризуются низким КСВН, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания.
Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра СВЧ-передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.
Описание
маркер
Ключевые особенности
- Широкий диапазон частот до 26,5 ГГц
- Средняя мощность 2 Вт и пиковая мощность 0,5 кВт
- Низкий КСВ и низкое затухание с неравномерностью АЧХ
- Номинальное сопротивление 50 Ом
- Возможны индивидуальные решения для других значений затухания и точности
Технические характеристики
| SMAGH-XX-12.4 | • Frequency range: DC – 12.4 GHz
• Max. VSWR: 1.25 • Attenuation value: 30, 40, 50, 60, 70, 80, 90 dB (refer to XX) • Accuracy: ±0.7dB for 30/40 attenuation, ±0.8dB for 50 attenuation, ±1.0dB for 60 attenuation, ±1.2dB for 70/80 attenuation, ±2.0dB for 90 attenuation |
| SMAGH-XX-18 | • Frequency range: DC – 18 GHz
• Max. VSWR: 1.35 (normal) / 1.30 (precise) • Attenuation value: 30, 40, 50, 60, 70, 80, 90 dB (refer to XX) • Accuracy: ±1.0dB for 30/40 attenuation, ±1.5dB for 50/60/70/80 attenuation, ±2.0dB for 90 attenuation |
| SMAGH-XX-26.5 | • Frequency range: DC – 26.5 GHz
• Max. VSWR: 1.40 (normal) / 1.35 (precise) • Attenuation value: 30, 40, 50, 60, 70 dB (refer to XX) • Accuracy: ±1.5dB for 30/40 attenuation, ±2.0dB for 50/60/70 attenuation |
| Average Power | 2W average to 25°C ambient temperature, derated linearly to 0.5W @ 125°C |
| Peak Power | 0.5 kW (5μs pulse width with 0.4% duty cycle) |
| Connector Type | SMA, 50 ohm |
| Connectors | Brass nickel plated |
| Pin | Male: brass gold plated
Female: beryllium copper gold plated |
| Housing | Aluminum |
| Dimension | Ø10 × 43.5 mm |
| Weight | 10 g |
| Temperature Range | -55°C to +125°C |
| RoHS Complient | Yes |
Основной модуль
| Module No. | Item | Description |
| SMAGH-XX-12.4 | Coaxial Fixed Attenuator | DC to 12.4 GHz, XX refers to the attenuation value which is 30,40,50,60,70,80,90 |
| SMAGH-XX-18 | Coaxial Fixed Attenuator | DC to 18 GHz, XX refers to the attenuation value which is 30,40,50,60,70,80,90 |
| SMAGH-XX-26.5 | Coaxial Fixed Attenuator | DC to 26.5 GHz, XX refers to the attenuation value which is 30,40,50,60,70 |
связаться с нами
Сопутствующие популярные продукты

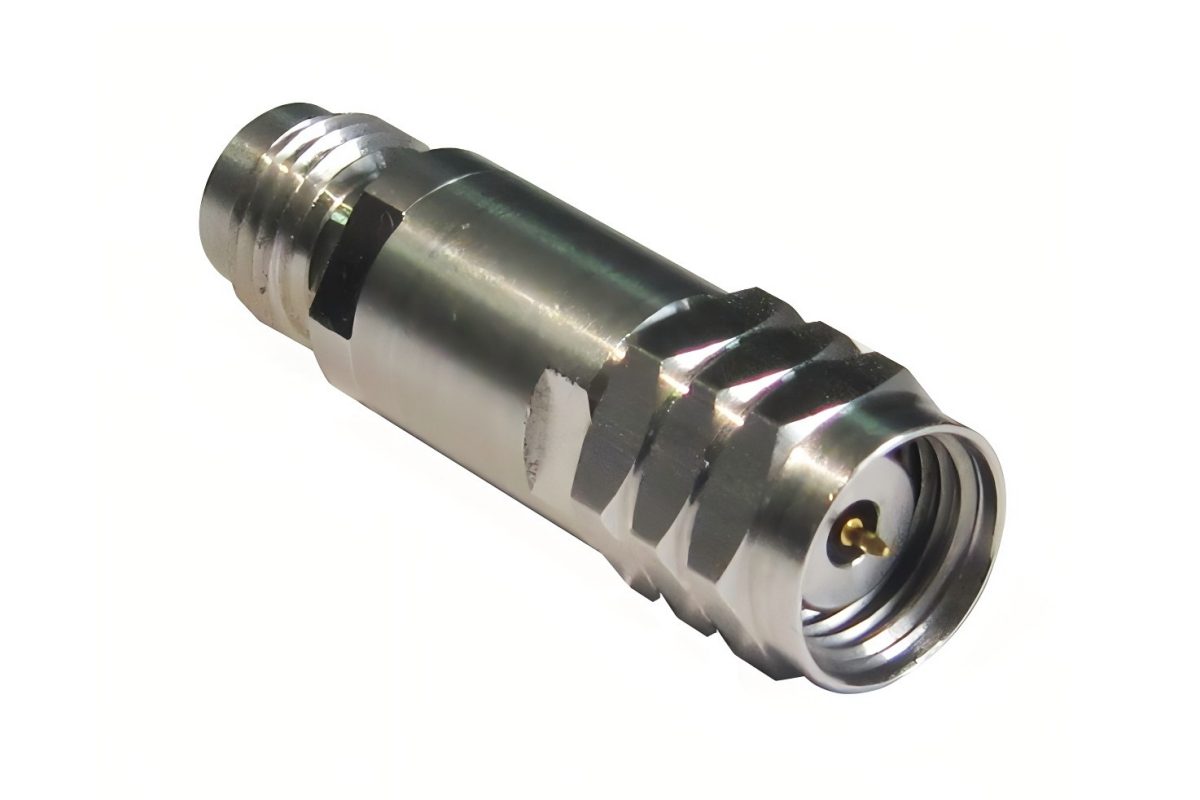

Saluki Коаксиальный аттенюатор 1.85TS2, 2 Вт
Коаксиальный фиксированный аттенюатор серии 1.85TS2 охватывает диапазон частот от постоянного тока до 67 ГГц и отличается низким КСВ, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д. Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра радиочастотных микроволновых передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.
Saluki Коаксиальный аттенюатор 2.4TS2-H, 2 Вт
Коаксиальный фиксированный аттенюатор серии 2.4TS2-H охватывает диапазон частот от постоянного тока до 50 ГГц и отличается низким КСВ, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д. Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра СВЧ-передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.

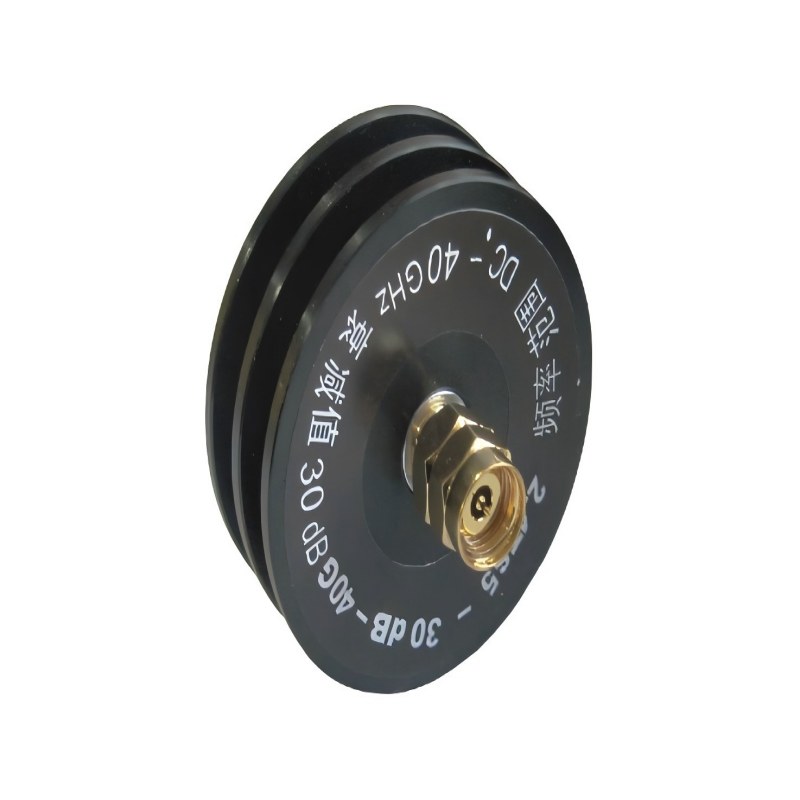

Saluki Коаксиальный аттенюатор 2.4TS5-H, 5 Вт
Коаксиальный фиксированный аттенюатор серии 2.4TS5-H охватывает диапазон частот от постоянного тока до 50 ГГц и отличается низким КСВ, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д. Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра СВЧ-передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.

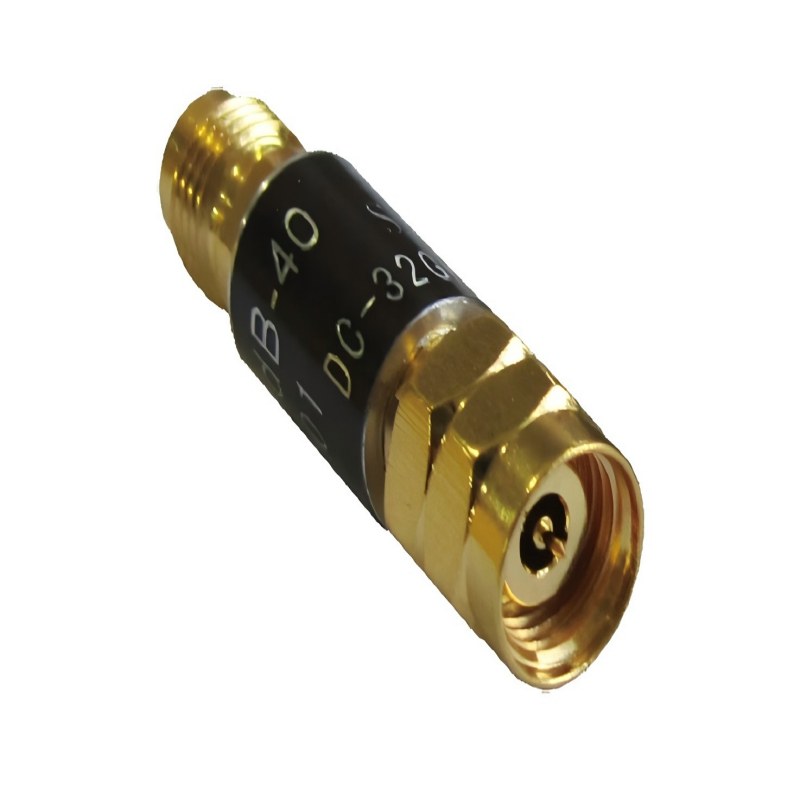

Saluki Коаксиальный аттенюатор 2.4TS2, 2 Вт
Коаксиальный фиксированный аттенюатор серии 2.4TS2 охватывает диапазон частот от постоянного тока до 40 ГГц и отличается низким КСВ, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д. Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра СВЧ-передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.
Saluki Коаксиальный аттенюатор 2.4TS5, 5 Вт
Коаксиальный фиксированный аттенюатор серии 2.4TS5 охватывает диапазон частот от постоянного тока до 40 ГГц и отличается низким КСВ, неравномерным ослаблением АЧХ и отличной защитой от пульсаций и выгорания и т.д. Коаксиальные фиксированные аттенюаторы используются для поглощения энергии в линии передачи, расширения диапазона мощности и управления уровнем мощности, а также для точного измерения мощности или спектра радиочастотных микроволновых передатчиков в сочетании с небольшими измерителями мощности, комплексными тестерами или анализаторами спектра.

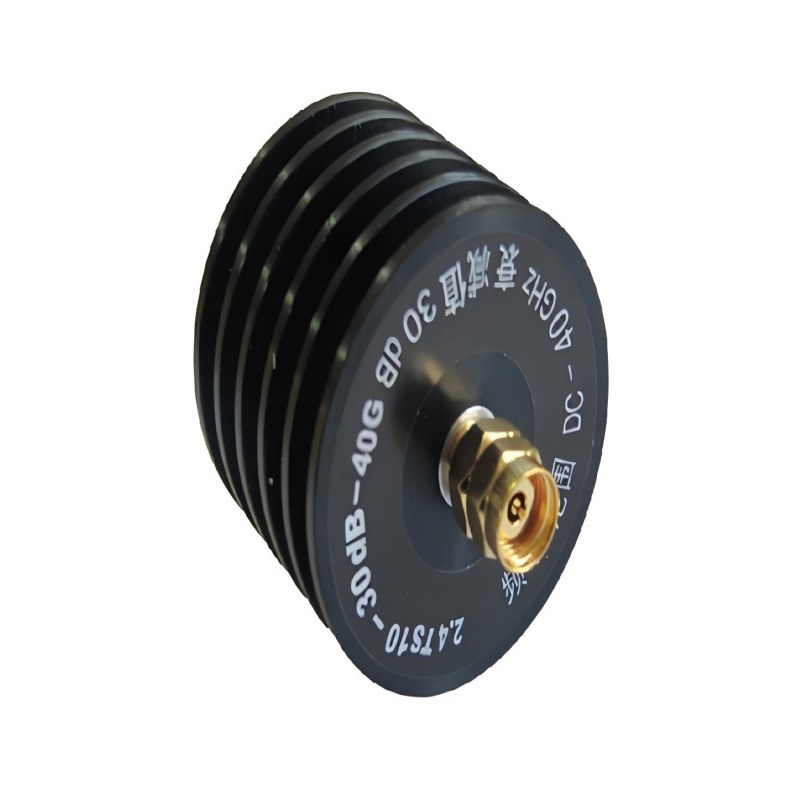

Saluki Коаксиальный аттенюатор 2.4TS10, 10 Вт
