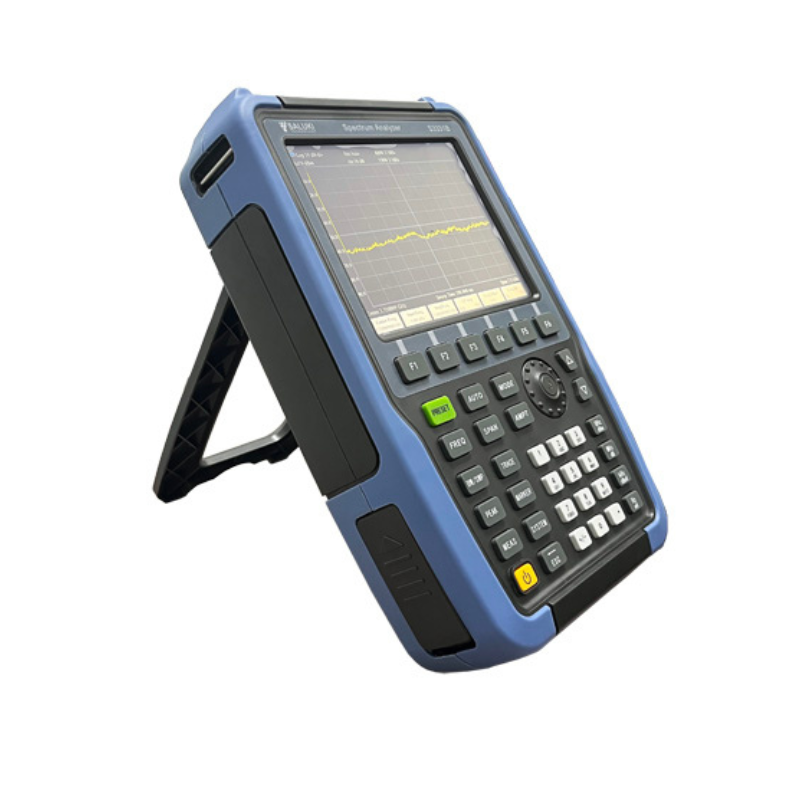

Saluki серии S3331 портативный анализатор спектра
Saluki S3331 серии портативный анализатор спектра обладает расширенными возможностями и функциями настольных анализаторов.
Описание
маркер
Обзор продукта
Ручной анализатор спектра Saluki серии S3331 обладает передовыми функциями и возможностями настольных анализаторов. Серия S3331 обладает такими функциями, как анализ спектра, анализ помех, ACPR, OBW, измерение мощности канала, AM/FM, предельная линия и т.д. Анализатор спектра серии S3331 отличается конкурентоспособной ценой и является недорогим решением для измерения спектра в полевых условиях на частоте 7,5 ГГц.
Основные характеристики
Диапазон частот от 9 кГц до 3,6 ГГц/7,5 ГГц
Высокая чувствительность, минимальный уровень собственных шумов (DANL) <-160 дБм
Стандартный источник сигнала слежения 1,5 ГГц/3,2 ГГц
Стандартный предусилитель, построение спектрограмм, OBW, ACPR и т.д.
4 часа автономной работы, большой экран 6,5 дюйма, портативный размер для использования
Портативный анализатор спектра, диапазон от 9 кГц до 7,5 ГГц

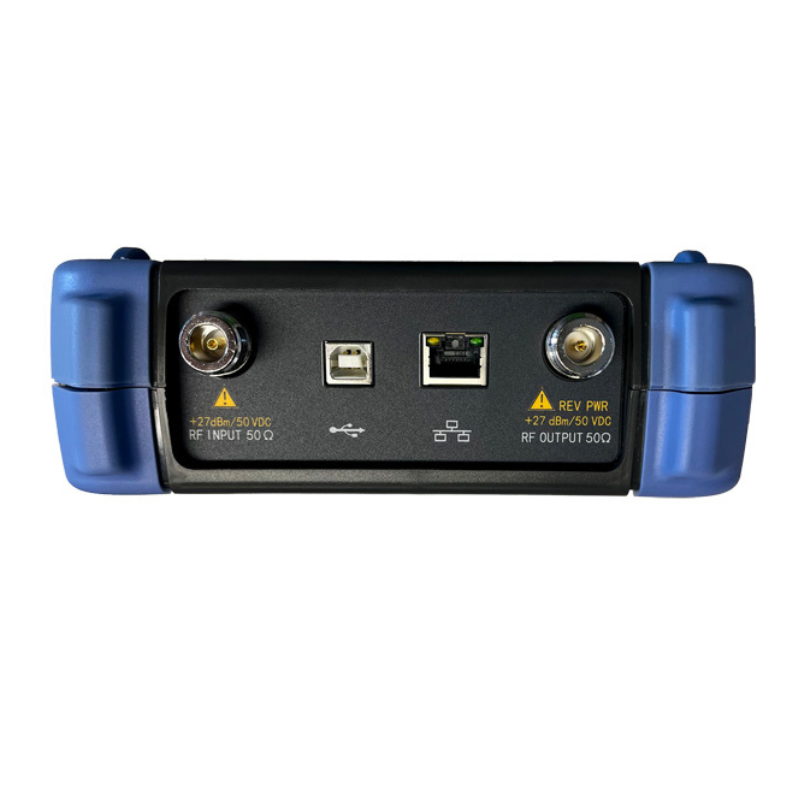

Ручной анализатор спектра Saluki серии S3331 разработан для использования в полевых условиях. Он отличается малым весом, резиновым защитным кожухом, компактной конструкцией и хорошими характеристиками. Серия S3331 может работать в полевых условиях до 4 часов от аккумулятора. Она также оснащена портами USB и LAN для удаленного сбора данных и управления. Используя стандартный набор команд SCPI, пользователи могут быстро настроить и модернизировать интегрированную испытательную систему для измерений.
Серия S3331 предлагает 2 модуля на выбор.
-
-
- 9 кГц – 3,6 ГГц
-
- 9 кГц – 7,5 ГГц
-
Разнообразный вспомогательный тестовый интерфейс, физические клавиши
Серия S3331, оснащенная 6,5-дюймовым ЖК-дисплеем высокой яркости, физическими клавишами и прочной конструкцией, подходит для использования в полевых условиях.
Серия S3331 имеет стандартный встроенный источник слежения с частотой 1,5 ГГц или 3,2 ГГц для различных модулей. Также предлагается ряд дополнительных аксессуаров, включая направленную антенну, всенаправленную антенну, комплект зонда ближнего поля, мост КСВ, USB-датчик мощности и т. д.
Отличные технические характеристики
Диапазон частот: от 9 кГц до 7,5 ГГц
Низкий средний уровень шума: наилучший средний уровень собственных шумов (DANL) < -161 дБм (типичное значение)
Хорошие показатели фазового шума: (несущая 500 МГц)
-100 дБн/Гц при смещении частоты 100 кГц (S3331A), -90 дБн/Гц при смещении частоты 100 кГц (S3331B)
Стандартный источник слежения: диапазон частот от 100 кГц до 1,5 ГГц/3,2 ГГц, выходная мощность от -30 дБм до 0 дБм
Полоса разрешения: 1 Гц – 500 кГц (шаги от 1 до 10), 1 МГц, 3 МГц
Множество измерительных функций
Портативный анализатор спектра серии S3331 предлагает множество измерительных функций.
Многолучевой анализ, многомаркерная таблица, отображение предельной линии
Анализ помех (спектрограмма)
Анализ АМ/ЧМ-модуляции
БПФ с разрешением 1 Гц
Расширенные измерения, ACPR/OBW/мощность канала и т. д.
Широкий спектр применения
Мониторинг широкополосного спектра
Анализ помех
Предварительные испытания на соответствие требованиям ЭМП
Противодействие наблюдению
Тестирование беспроводных передатчиков / устранение неисправностей
Гарантия три года, местное обслуживание
Гарантия три года
На анализатор спектра Saluki серии S3331 предоставляется гарантия три года.
Местные дистрибьюторы, местное обслуживание
У Saluki есть дистрибьюторы и партнеры по всему миру. Все наши партнеры предоставят вам местное обслуживание.
Служба поддержки к вашим услугам
Свяжитесь с нами в любое время, и мы решим все ваши проблемы в течение 24 часов.
Платите меньше, получайте больше
Saluki предлагает вам качественные анализаторы спектра по доступной цене.
Технические характеристики
| Frequency Range | S3331A: 9 kHz to 3.6 GHz， S3331B: 9 kHz to 7.5 GHz |
| Tuning Resolution | 1 Hz |
| RBW Range | 1 Hz – 50 kHz, 1 MHz, 3 MHz |
| VBW Range | 10 Hz – 3 MHz |
| Displayed Average Noise Level (Preamplifier On) | S3331A：
• 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-150dBm • 10MHz – 1GHz: <-155dBm • 1GHz – 3.6GHz: <-148dBm S3331B： • 100kHz – 1MHz: <-110dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-140dBm • 10MHz – 2GHz: <-148dBm • 2GHz – 3.4GHz: <-143dBm • 3.4GHz – 5GHz: <-145dBm • 5GHz – 7.5GHz: <-138dBm (CF = 1GHz, RBW=1 Hz) |
| Displayed Average Noise Level (Preamplifier Off) | S3331A：
• 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-130dBm • 10MHz – 1GHz: <-135dBm • 1GHz – 3.6GHz: <-130dBm S3331B： • 100kHz – 1MHz: <-95dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-125dBm • 10MHz – 2GHz: <-133dBm • 2GHz – 3.4GHz: <-130dBm • 3.4GHz – 5GHz: <-133dBm • 5GHz – 7.5GHz: <-127dBm (CF = 1GHz, RBW=1 Hz) |
| SSB Phase Noise | S3331A:
• ≤-90 dBc/Hz @ 30kHz offset • ≤-100 dBc/Hz @ 100kHz offset • ≤-110 dBc Hz @ 1MHz offset S3331B: • ≤-80 dBc/Hz @ 30kHz offset • ≤-90 dBc/Hz @ 100kHz offset • ≤-110 dBc/Hz @ 1MHz offset |
| Max. Safe Input Level (CW input) | S3331A：+27 dBm
S3331B：+23 dBm |
| Input Attenuator Range | S3331A：0 – 39 dB, steps of 3 dB
S3331B：0 – 30 dB, steps of 1 dB |
| TOI (>30MHz) | +13 dBm |
| SHI (>10MHz） | +30 dBm |
| Input Related Spurious (>10MHz) |
<-60dBc |
| Inherent Residual Response (>10MHz) |
<-85dBm |
| Test Port | Type-N female (50Ω) |
| Communication Port |
USB 2.0, LAN |
| Reference Input/ Output |
10MHz: Input level 0dBm to +10dBm, BNC female: Output level 0dBm±2dB |
| Trigger Input Port |
BNC female |
| Display | 6.5 inch TFT LCD (resolution 600*480) |
| Dimension | 288 (H) × 182 (W) × 60 (D)mm |
| Weight | 2.8 kg (including battery) |
| Battery Life | 4 hours (typ.) |
