Saluki серии S3531 анализатор спектра
Saluki серии S3531 Анализаторы спектра радиочастот разработаны на основе концепции «Меньше, легче, проще»
Описание
маркер
Обзор продукта
Анализаторы спектра радиочастот Saluki серии S3531 разработаны на основе концепции «Меньше, легче, проще». Серия S3531 занимает мало места на рабочем столе и удобна для переноски. Большинство современных радиочастотных приложений работают в этом диапазоне, например, мобильная связь (GSM, CDMA, LTE и даже низкочастотные 5G), Wi-Fi (2,4 ГГц), дистанционное управление и т.д., поэтому серия S3531 является отличным инструментом для тестирования, обслуживания и исследований в этих областях. Источники слежения и CW-сигнала обеспечивают возможность проведения сложных измерений. Благодаря такому количеству функций, интегрированных в один корпус, серия S3531 также отлично подходит для образовательных целей.
Основные характеристики
Диапазон частот от 9 кГц до 1,8 ГГц/3,0 ГГц
Полоса разрешения: 1 Гц – 3 МГц
Высокая чувствительность, минимальный уровень собственных шумов (DANL) <-158 дБм
Стандартный источник сигнала слежения 1,8 ГГц/3,0 ГГц и предусилитель
Стандартная функция БПФ с разрешением по полосе 1 Гц
Малый вес <3,5 кг, компактные размеры
Настольный анализатор спектра, диапазон от 9 кГц до 3 ГГц
S3531 — экономичный анализатор спектра с диапазоном 3 ГГц. Он обладает хорошими характеристиками и множеством функций в компактном корпусе.
Серия S3531 включает 2 модуля на выбор.
Диапазон от 9 кГц до 1,8 ГГц
Диапазон от 9 кГц до 3,0 ГГц
Серия S3531 может использоваться в различных измерительных системах:
Анализ спектра, тестирование передатчиков
Мобильные приложения, ВЧ/СВЧ связь
Исследования и разработка, производство, испытания и обслуживание ВЧ/электронных изделий
Образование

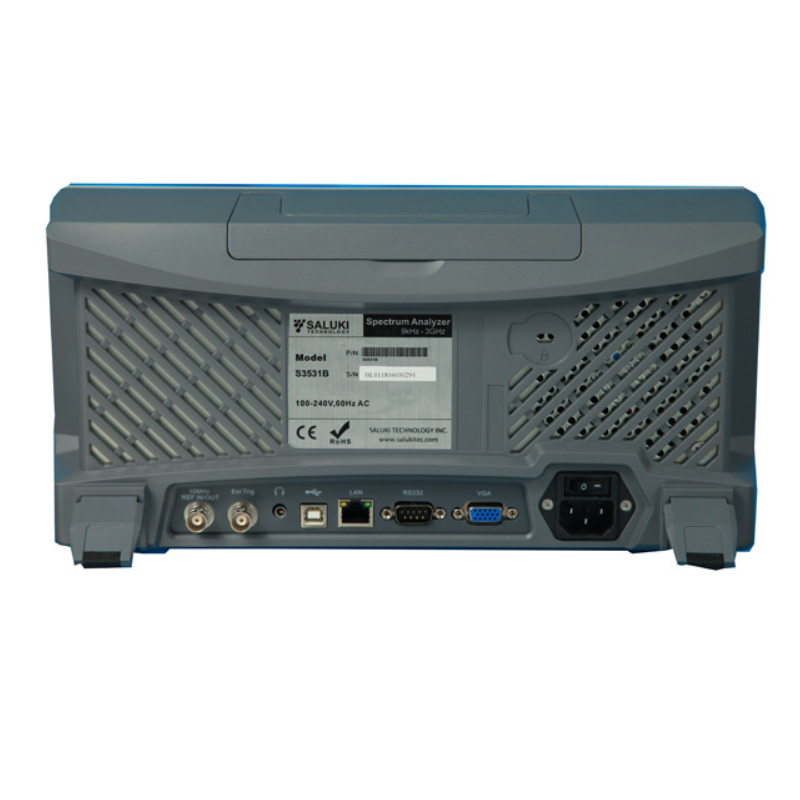

Компактный и портативный, с гибкими коммуникационными портами

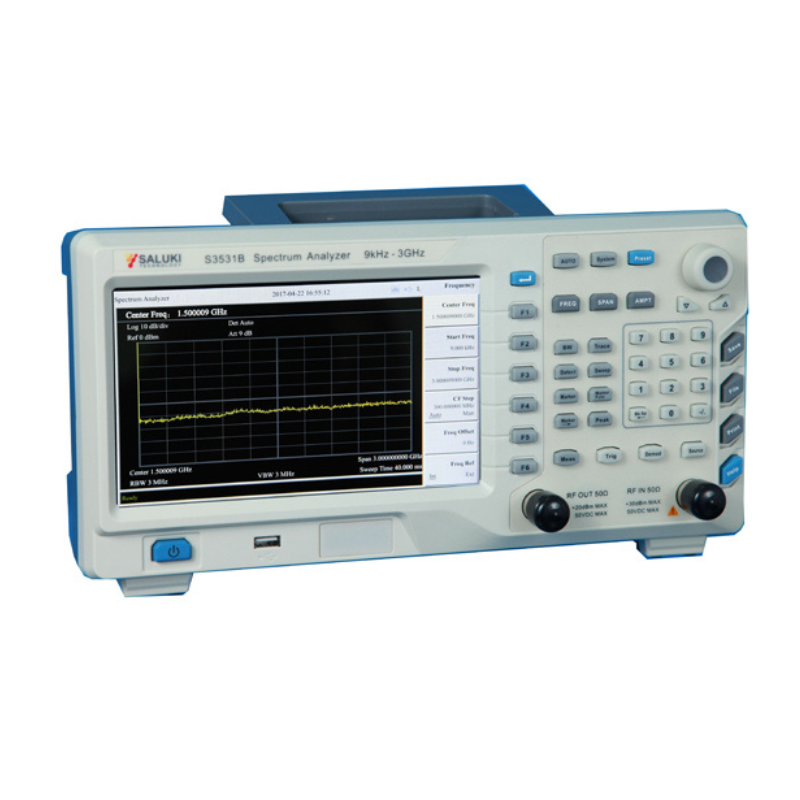

Спектроанализатор серии S3531 оснащен 8-дюймовым ЖК-дисплеем высокой яркости. Это один компактный модуль для настольного прибора.
Серия S3531 имеет стандартный встроенный источник слежения с частотой 1,5 ГГц или 3,2 ГГц для различных модулей. Также доступен ряд дополнительных аксессуаров, включая направленную антенну, всенаправленную антенну, комплект зонда ближнего поля, мост КСВ, USB-датчик мощности и т. д.
Отличные технические характеристики
Диапазон частот: от 9 кГц до 3 ГГц
Типичный отображаемый средний уровень шума: (полный диапазон)
< -150 дБм для S3531A,
< -148 дБм для S3531B
Хорошие показатели фазового шума: < -100 дБн/Гц при смещении частоты 100 кГц и несущей 500 МГц
Стандартный источник слежения: диапазон частот от 100 кГц до 1,5 ГГц/3,2 ГГц, выходная мощность от -30 дБм до 0 дБм
Ширина полосы разрешения: 1 Гц – 3 МГц
Различные режимы измерения
Коэффициент мощности в соседнем канале (ACPR)
Спектрограмма
Аналоговая демодуляция
Многотрассовый анализ
Мощность канала
Полоса пропускания (OBW)
Таблица маркеров
Предельная линия (пройдено/не пройдено)
Напряженность поля
Три года гарантии, местное обслуживание
3 года гарантии
На анализатор спектра Saluki серии S3531 предоставляется 3-летняя гарантия.
Местные дистрибьюторы, местное обслуживание
У Saluki есть дистрибьюторы и партнеры по всему миру. Все наши партнеры предоставят вам местное обслуживание.
Служба поддержки к вашим услугам
Свяжитесь с нами в любое время, и мы решим все ваши проблемы в течение 24 часов.
Платите меньше, получайте больше
Saluki предлагает вам качественные анализаторы спектра по доступной цене
Технические характеристики
| Frequency Range | S3531A: 9 kHz to 1.8 GHz， S3531B: 9 kHz to 3 GHz |
| Tuning Resolution | 1 Hz |
| RBW Range | 1 Hz – 3 MHz |
| VBW Range | 10 Hz – 3 MHz |
| Displayed Average Noise Level (Preamplifier On) | S3531A： • 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-150dBm • 10MHz – 1GHz: <-155dBm • 1GHz – 1.8GHz: <-153dBm S3531B： • 100kHz – 1MHz: <-120dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-150dBm • 10MHz – 1GHz: <-155dBm • 1GHz – 3GHz: <-148dBm (0dB attenuation, RBW=1 Hz) |
| Displayed Average Noise Level (Preamplifier Off) | S3531A： • 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-130dBm • 10MHz – 1GHz: <-135dBm • 1GHz – 1.8GHz: <-134dBm S3531B： • 100kHz – 1MHz: <-100dBm-3×(f/100kHz) dB • 1MHz – 10MHz: <-130dBm • 10MHz – 1GHz: <-135dBm • 1GHz – 3GHz: <-130dBm (0dB attenuation, RBW=1 Hz) |
| SSB Phase Noise | ≤-90 dBc/Hz @ 30kHz offset
≤-100 dBc/Hz @ 100kHz offset ≤-115 dBc/Hz @ 1MHz offset (CF=500 MHz, RBW=1 kHz) |
| Max. Safe Input Level (CW input) | S3531A: +23dBm
S3531B: +27dBm |
| Input Attenuator Range | S3531A：0 – 39 dB, steps of 3 dB
S3531B：0 – 30 dB, steps of 1 dB |
| TOI (>30MHz) |
+13dBm |
| SHI (>10MHz) |
+30dBm |
| Input Related Spurious (>10MHz) |
<-60dBc |
| Inherent Residual Response (>10MHz) | S3531A：<-90dBm
S3531B：<-85dBm |
| Test Port | Type-N female (50Ω) |
| Communication Port | USB 2.0, LAN |
| Reference Input/ Output | 10MHz: Input level 0dBm to +10dBm,
BNC female: Output level 0dBm±2dB |
| Trigger Input Port | BNC female |
| Display | 8 inch TFT LCD (resolution 800*480) |
| Dimension | 335 (H) × 162 (W) × 116 (D)mm |
| Weight | 4kg |
