Saluki Серия S3986 Анализатор коэффициента шума
Анализаторы коэффициента шума серии S3986 включают пять моделей с частотным диапазоном от 10 МГц до 50 ГГц. Они позволяют измерять коэффициент шума и коэффициент усиления усилителей, повышающих и понижающих преобразователей, а также поддерживают автоматическое измерение коэффициента шума многокаскадных преобразователей. Интуитивно понятные интерфейсы управления позволяют настраивать режимы измерения. Анализаторы серии S3986 широко применяются в научно-исследовательских и опытно-конструкторских работах, производстве, испытаниях и технических испытаниях электронного оборудования для радиолокации, связи, навигации и т.д.
Описание
маркер
Ключевые особенности
- Широкий диапазон частот: от 10 МГц до 50 ГГц с возможностью расширения до 110 ГГц
- Высокочувствительный приём и высокоточные измерения
- Режим измерения с усилителем, повышающим и понижающим преобразователем
- Функция измерения с одной и двумя боковыми полосами
- Функция комплексной компенсации потерь
- Функция уведомления о пройденном/не пройденном тесте
- Опционально широкий выбор стандартных и интеллектуальных источников шума
- 10,1-дюймовый большой двухканальный HD-дисплей, различные внешние интерфейсы, такие как GPIB, LAN, USB и VGA
Технические характеристики
| Frequency Range |
S3986A: 10 MHz to 4 GHz, S3986D: 10 MHz to 18 GHz, S3986E: 10 MHz to 26.5 GHz, S3986F: 10 MHz to 40 GHz, S3986H: 10 MHz to 50 GHz |
| Frequency Reference Accuracy |
< ±0.2ppm (23°C±3°C) |
| Frequency Tuning Accuracy |
• 10MHz – 4GHz: < ±(Reference frequency error +100kHz) • 4GHz – 18/26.5/40/50GHz: < ±(Reference frequency error +400kHz) |
| Noise Figure Measurement Range |
0 – 30dB (ENR: 12dB – 17dB) |
| Noise Figure Measurement Uncertainty |
< ±0.1dB |
| Gain Measurement Range |
-20dB to +40dB |
| Gain Measurement Uncertainty |
< ±0.17dB |
| Input VSWR |
• 10MHz ≤ f ≤ 4GHz: < 1.90:1 • 4GHz < f ≤ 18GHz: < 2.10:1 • 18GHz < f ≤ 50GHz: < 2.40:1 |
| Main Unit’s Self Noise Figure | • 10MHz ≤ f ≤ 4GHz: < 8.0dB
• 4GHz < f ≤ 18GHz: < 7.5dB • 18GHz < f ≤ 26.5GHz: < 8.0dB • 26.5GHz < f ≤ 40GHz: < 10.0dB • 40GHz < f ≤ 50GHz: < 12.0dB |
| Jitter (Uneven) |
< 0.17dB (Y Factor typical value 5dB) |
| Noise Source Drive Voltage |
• Noise source off: < 1.0 V • Noise source on: +28.0 ± 0.10 V |
| Altitude Range |
4, 600 meters |
| RF Input Connector |
• S3986A/D/E: 3.5mm (male), 50Ω impedance • S3986F/H: 2.4mm (male), 50Ω impedance |
| Noise Source Drive Output |
• Standard noise source: BNC (female) • Smart noise source: multi-core connector |
| Power Supply |
AC 100V – 240V, 50/60Hz |
| Power Consumption |
• Max. power consumption: 250W • Max. standby: 20W |
| Monitor |
10.1 inch 1280×800 HD screen, XGA |
| Data Storage |
160 G solid state disk, support USB 2.0 standard storage units |
| Dimension | • 426 (W) × 177 (H) × 460 (D) mm (excluding handle, bottom, pad and side strap)
• 510 (W) × 190 (H) × 534 (D) mm (including handle, bottom, pad and side strap) |
| Weight |
< 25kg |
Основная машина
| Module No. | Item | Description |
| S3986A | Noise Figure Analyzer | 10 MHz to 4 GHz |
| S3986D | Noise Figure Analyzer | 10 MHz to 18 GHz |
| S3986E | Noise Figure Analyzer | 10 MHz to 26.5 GHz |
| S3986F | Noise Figure Analyzer | 10 MHz to 40 GHz |
| S3986H | Noise Figure Analyzer | 10 MHz to 50 GHz |
Параметры
| Module No. | Item | Description |
| S3986-H01 | S16603/16604 series Noise Source | As standard noise power for noise figure measurement. |
| S3986-H02 | Coaxial Adapter | For connection between noise source and adapter interface of noise figure analyzer. |
| S3986-H03 | Multi-core Cable | For connection between S16604 smart noise source drive interface of noise figure analyzer and noise source. |
| S3986-H04 | BNC(m)-BNC(m) Cable | For connection between S16603 standard noise source drive interface of noise figure analyzer and noise source. |
| S3986-H05 | Alloy Carrying Case | High strength, lightweight alloy shipping case with handle and wheels for easier handling. |
связаться с нами
Сопутствующие популярные продукты
Saluki Серия STB8810B Экономичный измеритель LCR
Серия STB8810B — это экономичный измеритель LCR нового поколения с низкой стоимостью и высокой производительностью. Базовая точность составляет 0,1% и широкий диапазон частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Это означает, что экономичный измеритель LCR серии STB8810B имеет хорошую стабильность испытаний, которая может выгодно сравниться с моделями более высокого класса.
Saluki SE1354 Многоканальный синхронный усилитель
Количество каналов многоканального синхронного усилителя SE1354 можно гибко настраивать (до 10 каналов опционально), а полоса пропускания опционально составляет 100 кОм или 500 кОм. Каждый канал представляет собой независимое и синхронное синхронное устройство, содержащее: несимметричный вход сигнала напряжения, дифференциальный вход сигнала напряжения, вход сигнала тока, опорный сигнал ТТЛ, вход синусоидального опорного сигнала, выход опорного сигнала ТТЛ, выход синусоидального сигнала, 2 выхода вспомогательных сигналов и 2 входа вспомогательных сигналов.
Saluki Гибкий радиочастотный тестовый кабель
Гибкий испытательный радиочастотный кабель Saluki серии S87302 отличается высокой гибкостью, малым весом и компактностью. Он может использоваться для передачи высокочастотных сигналов частотой 110 ГГц между системами или приборами, где критически важны низкие потери и стабильность. Тестовые радиочастотные кабели серии S87302 доступны с широким ассортиментом разъемов, обеспечивая превосходные характеристики и возможность индивидуальной настройки.
Rohde-Schwarz FSWP8 Анализатор фазового шума и тестер ГУН
Высококлассный анализ источников сигналов и компонентов
Keysight M9807A в формате PXIe Векторный анализатор цепей: от 100 кГц до 44 ГГц
Полноценный 2-портовый векторный анализатор цепей (ВАЦ) на модуле PXI с гибкими возможностями применения
Saluki Серия SPA-18-26 Широкополосные твердотельные усилители мощности
Серия Saluki SPA-18-26 — это твердотельный СВЧ-усилитель мощности с выходной частотой от 18 ГГц до 26,5 ГГц и максимальной выходной мощностью 200 Вт. Его конструкция основана на самой передовой в отрасли технологии GaN, что обеспечивает высокую эффективность и надежность выходной мощности. Устройство оснащено такими функциями, как измерение температуры и тока, аварийная сигнализация и т. д. Широкополосный твердотельный усилитель мощности в основном используется в испытательных и измерительных приборах, системах связи и подавления помех, системах управления авиацией и других областях.
Keysight NA5204A PNA-X Pro Векторный анализатор цепей
Анализатор цепей PNA-X pro с функцией источника на порт упрощает тестирование сложных активных компонентов, таких как преобразователи частоты и дифференциальные усилители, путем включения до четырех источников сигналов со сверхнизким фазовым шумом и гармониками, двух малошумящих приемников и двух сумматоров в одной установке.
Saluki Высокопроизводительные тестовые кабельные сборки векторного анализатора NMD 1,85 мм
Высокопроизводительные испытательные сборки векторных анализаторов цепей (ВАЦ) серии SCAVNA компании Saluki специально разработаны для высоконадежных испытаний векторных анализаторов цепей (ВАЦ). Кабельные сборки оснащены прочными и легкими разъемами NMD, которые позволяют напрямую подключаться к портам ВАЦ. Перед отправкой мы проверяем все наши сборки на обратные потери, вносимые потери, фазовую стабильность и стабильность потерь вплоть до максимальной рабочей частоты. Серия SCAVNA обеспечивает высочайшую точность и самый большой интервал между повторными калибровками среди всех представленных на рынке испытательных сборок. Кабельные сборки серии SCAVNA специально разработаны для обеспечения максимально точных измерений векторных анализаторов цепей (ВАЦ) в лабораторных условиях. Благодаря превосходной фазовой и амплитудной стабильности, ВАЦ серии SCAVNA обеспечивают высоконадежные результаты испытаний на изгиб, сжатие и многие другие испытания. Кабельные сборки компании Saluki обеспечивают превосходные вносимые потери и КСВ. Наши сборки гарантируют точность и повторяемость измерений благодаря стабильности фазы и амплитуды, которая гарантирована испытаниями на изгиб в течение более 100 000 циклов изгиба и более 5 000 циклов соединения.

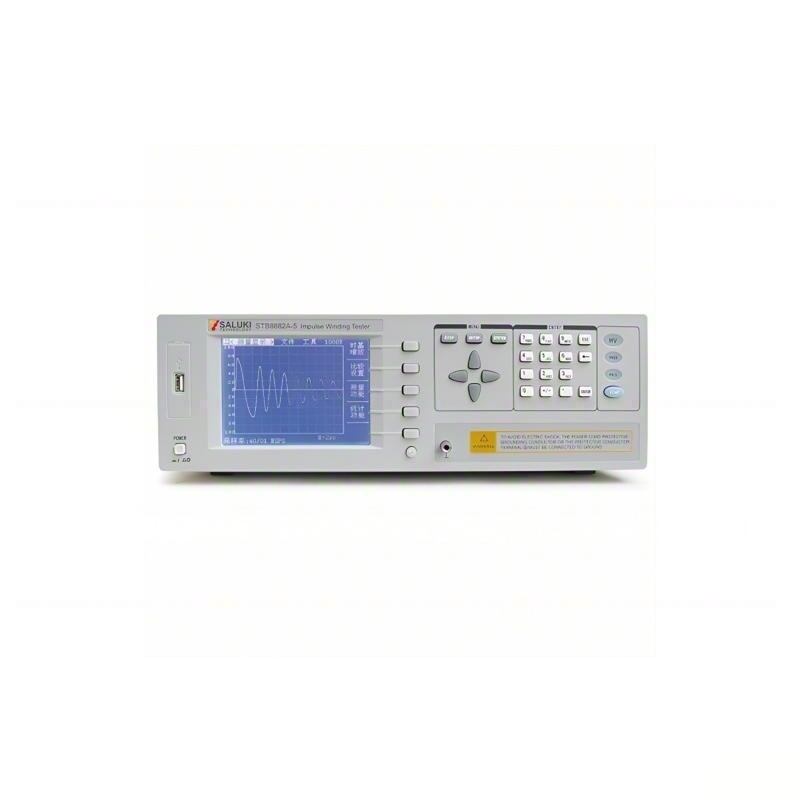

Saluki Серия STB8882A Тестер импульсных обмоток
