Saluki Серия SE1300 Модульный синхронный усилитель
Описание
маркер
Основные характеристики
- От 0 до 100/500 кГц
- Постоянная времени от 1 мкс до 3 кс
- Входной шум 5 нВ/√Гц
- До 8 демодуляторов
- Динамический запас >120 дБ
- Чувствительность от 1 нВ до 5 В во всей шкале
- Осциллограф, анализатор спектра
- Малый размер, простая интеграция

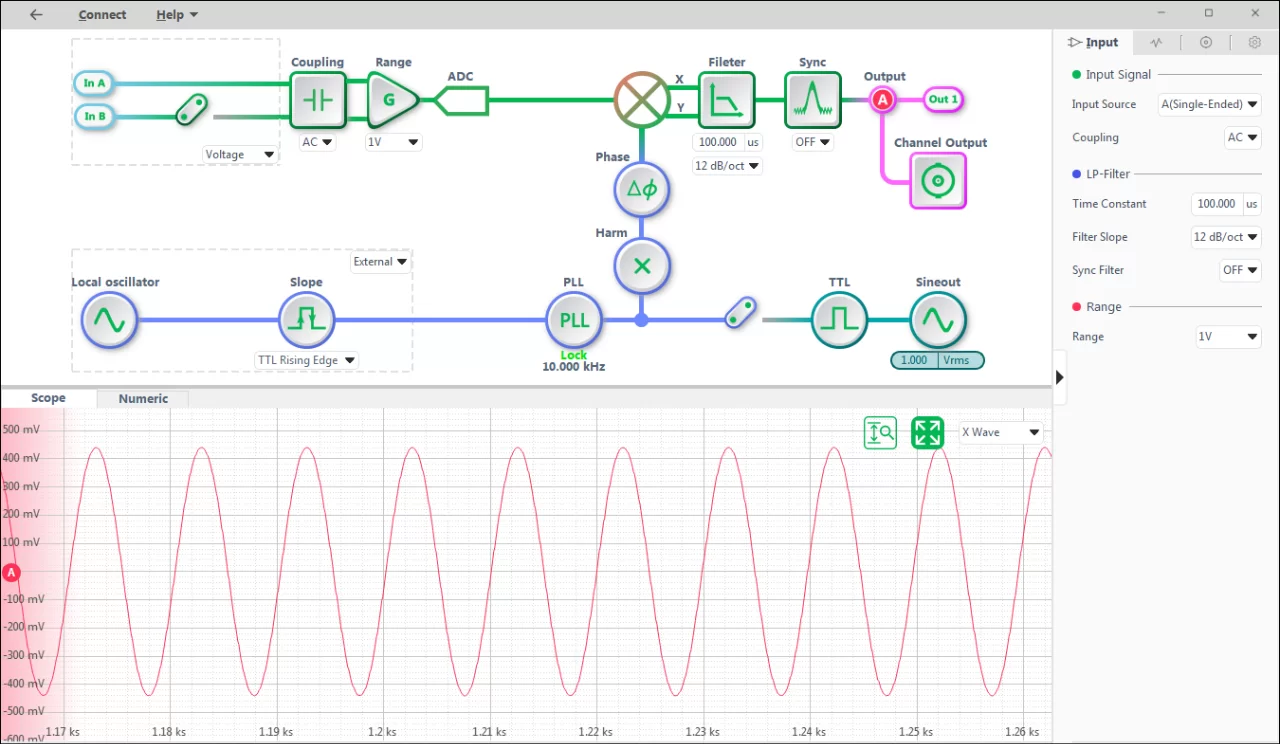

Программный интерфейс
Модульный синхронный усилитель серии SE1300 оснащен графическими кнопками быстрого доступа и богатым набором графических функций.
Кроме того, это программное обеспечение обеспечивает чёткое отображение числовых значений и формы сигнала, а также позволяет отображать данные измерений в режиме реального времени.
Результаты измерений можно экспортировать и сохранять в формате Excel для последующего анализа с помощью профессионального программного обеспечения. Удобно.
Более того, мы обеспечиваем полную поддержку интерфейсов прикладного программирования (API) Python, MATLAB и LabVIEW.
Cпецификация
| 1. Signal Channel | |
| Voltage Input Mode | Single-ended or Differential |
| Full-scale Sensitivity | 1 nV to 5 V in a 1-2-5 sequence |
| Current Input | 106 V/A |
| Impedance | Voltage: 10 MΩ // 10 pF, AC or DC coupled
Current: 1 kΩ to virtual ground |
| C.M.R.R | > 70 dB to 10 kHz, decreasing by 6 dB/oct |
| Dynamic Reserve | > 120 dB |
| Gain Accuracy | 0.5% typ, 1% max |
| Voltage Noise | 5 nV/√Hz at 997 Hz |
| Current Noise | 260 fA/√Hz at 997 Hz |
| 2.Reference Channel | |
| Input | Frequency range: 1 uHz to 100/500 kHz
Reference input: Square or Sine Input impedance: 10 MΩ |
| Phase | Resolution: 1 µdeg
Absolute phase error: < 1 deg Relative phase error: < 0.001 deg Orthogonality: 90° ± 0.001° Phase noise: (Internal ref.) Synthesized, <0.0001° rms at 1 kHz; (External ref.) 0.005° rms at 1 kHz (100 ms time constant, 12 dB/oct) Drift: <0.01°/℃ below 10 kHz, <0.1°/℃ above 10 kHz |
| Harmonic Detection | 2F, 3F, …nF to 100/500 kHz (n<65,535) |
| Acquisition Time | Internal ref.: instantaneous acquisition
External ref.: (3 cycles + 5 ms) or 40 ms, whichever is larger |
| 3. Demodulator | |
| Quantity | 8 |
| Stability | Digital output: no zero drift on all setting
Display: no zero drift on all setting Analog output: <5 ppm/℃ for all dynamic reserve settings |
| Harmonic Rejection | -90 dB |
| Time Constant | 1 µs to 3 ks (<200 Hz)
(6, 12, 18, 24, 30, 36, 42, 48 dB/oct rolloff) |
| Synchronous Filters | Effective below 1 kHz and steeper than 18 dB/oct |
| 4. Internal Oscillator | |
| Frequency | Range: 1 mHz to 100/500 kHz
Accuracy: 2 ppm + 10 µHz Resolution: 1 uHz |
| Distortion | -70 dBc |
| Amplitude | 100 nVrms to 5 Vrms
10nVrms Resolution |
| Accuracy | 1% |
| Stability | 100 ppm/℃ |
| Sine Output | Sine signal output impedance is 50Ω |
| TTL Synchronous | 5V TTL/CMOS level |
| Output | output impedance 200Ω |
| 5. Communication Interfaces | UART: XH2.54-4PIN
Network interface: Isolated 1000Mbps RJ45 interface |
| 6. Outputs | |
| CH1 and CH2 Outputs | Function: output X, Y, R, θ, harmonic
Amplitude: ±10 V, 1 mV resolution Impedance: 100 Ω |
| AUX Inputs | Function: 2 channel input
Amplitude: ±10 V Impedance: 1 MΩ |
| 7. General | |
| Power Requirement | Voltage: 12VDC±5%
Power: Standard 18W, maximum 24W |
| Dimension | 180 (L) × 44 (H) × 106 (D) mm |
Основная машина
Модуль синхронного усилителя SE1311 DC – 100 кГц
Модуль синхронного усилителя SE1351 DC – 500 кГц
