Saluki Серия STB5523 Тестер аккумуляторов
По мере роста числа электронных устройств, мобильных телефонов, бытовой техники, электромобилей и велосипедов, все они работают от аккумуляторов, поэтому быстрая проверка аккумулятора влияет на производительность изделий.
· Источник постоянного тока частотой 1 кГц используется для устранения потенциальной погрешности, связанной с термоэлектрической силой, воздействующей на проверяемое устройство.
· Максимальное испытательное напряжение 300 В (STB5523A) удовлетворяет требованиям высоковольтных аккумуляторов.
· Точность основного сопротивления 0,1%, диапазон 30 мОм–3000 Ом позволяет проводить испытания как крупных аккумуляторов, так и таблеточных, а также крупногабаритных литиевых аккумуляторов с низким сопротивлением.
· Высокая скорость тестирования – до 20 мс.
· Удовлетворяет требованиям испытаний ACR для компонентов общего назначения.
· STB5523 предоставляет несколько интерфейсов для связи с ПК и дистанционного управления.
Описание
маркер
Ключевые особенности
- 4-контактный тест, на результаты теста не влияет импеданс щупов.
- Проверка контактов: проверка контакта щупов во время тестирования.
- Вычет отклонения (относительный) и работа с эталоном исключают влияние базы на результат теста.
- Базовая точность измерения импеданса/напряжения: 0,1%

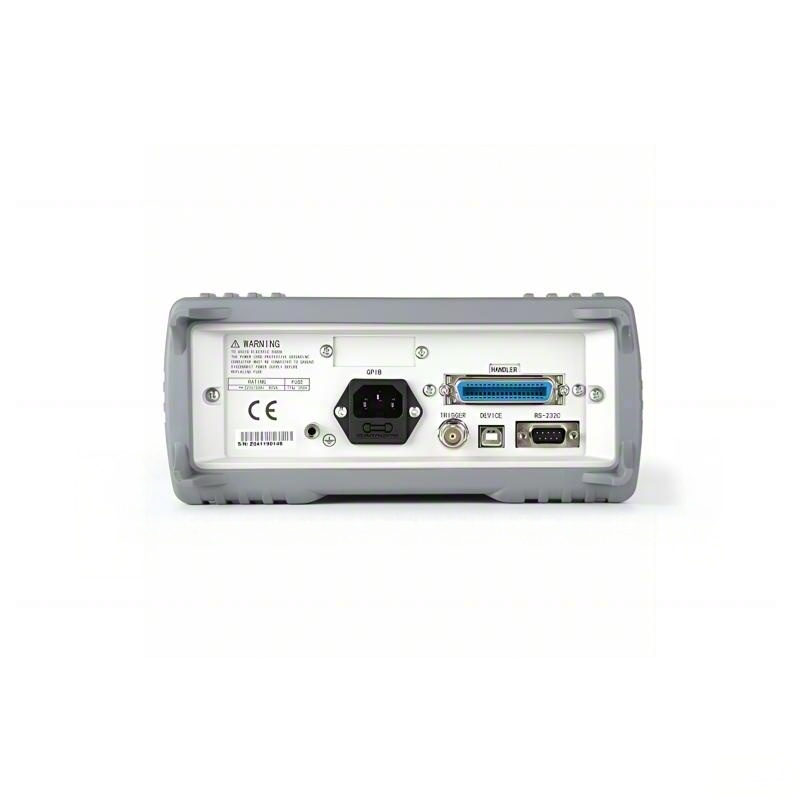

- RS232, USB-хост, USB-устройство, GPIB (опционально) для связи с ПК и дистанционного управления.
Технические характеристики
| Module | STB5523
STB5523A |
| Test Parameter | R, V, R-V, Z-θ°, Z-θr,L-Q, L-R, R-X, R-Q |
| Basic Accuracy | R: 0.1%, V: 0.05% |
| Test Signal Source | Frequency: 1kHz ± 0.2Hz sine waveform
Contance current: 100mA/10mA/1mA/100uA/10uA |
| Mathematics | Direct, ΔABS, Δ% |
| Test Speed(time/s) | FAST: 50 times/s. MED: 10 times/s. SLOW1: 5 times/s. SLOW2: 3 times/s |
| Power Supply | Frequency: 47Hz – 63Hz
Voltage: 100V-120V , 198V-242V |
| Dimensions (WxHxD) | 215mmx87mmx335mm(net) 235mmx105mmx360mm(with sheath) |
| Weight | About 3.6kg |
Основная машина
| Module No. | Item | Description |

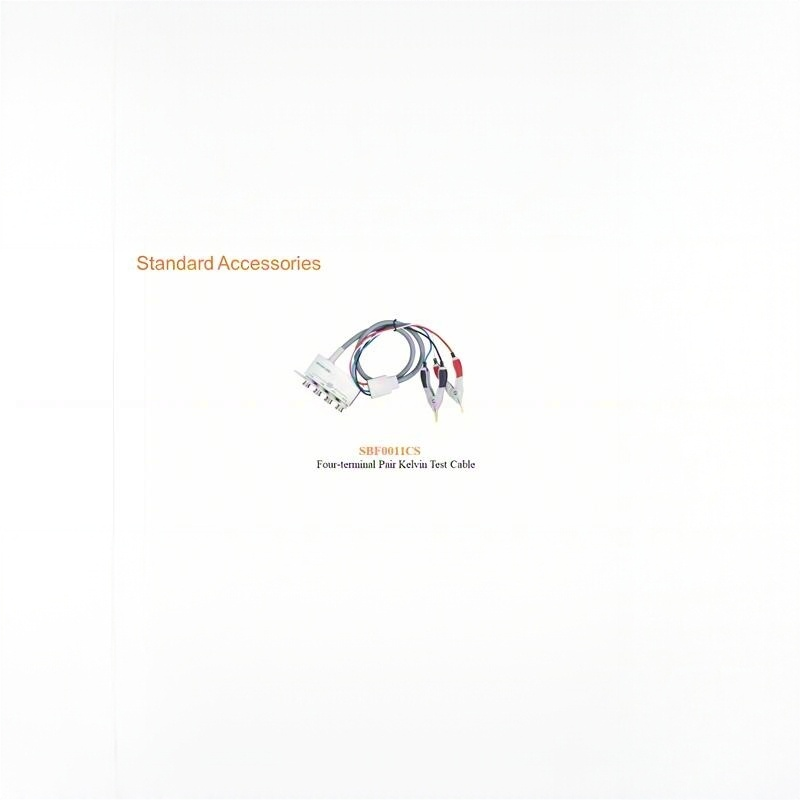

| STB5523 | Battery Tester | Resistance: 1mΩ-3.5kΩ Voltage: 100uV-65V, including Kelvin test lead with box four-terminal insulation and lock |
| STB5523A | Battery Tester | Resistance: 1mΩ-3.5kΩ Voltage: 100uV-65V, including Kelvin test lead with box four-terminal insulation and lock |
