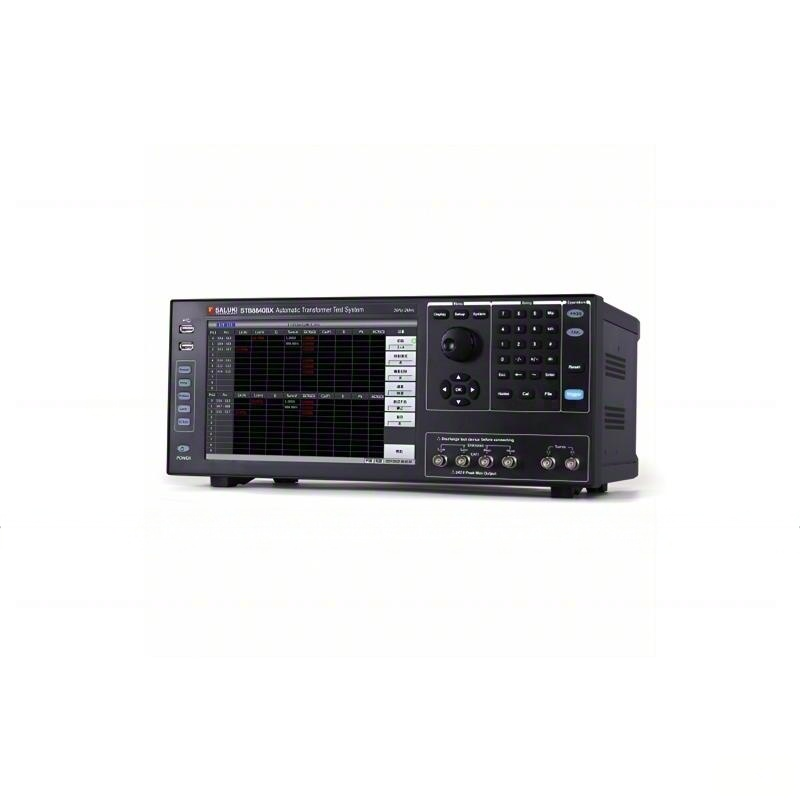

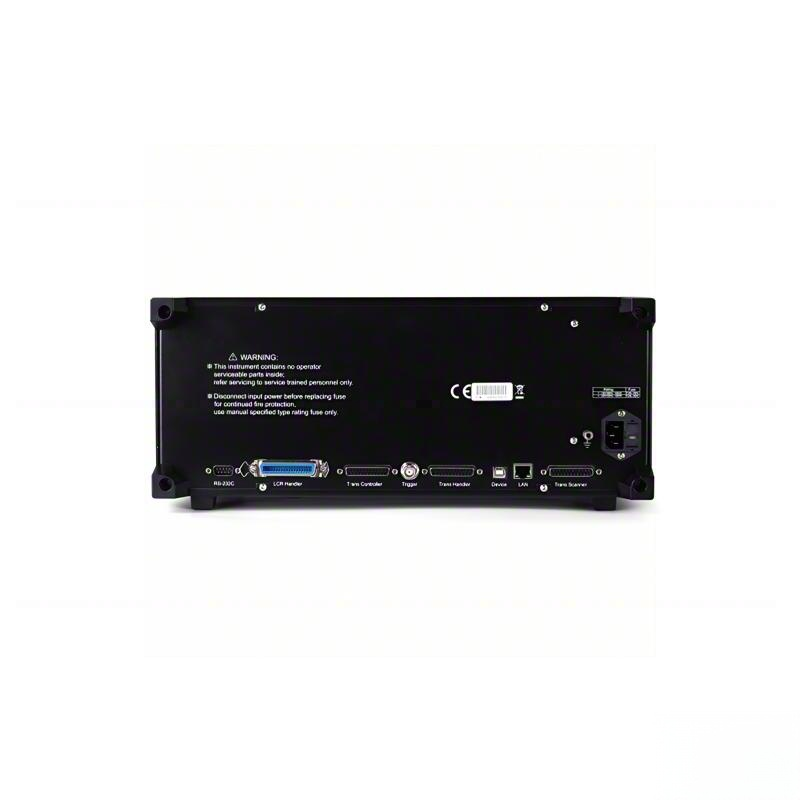

Saluki Серия STB8840X Автоматическая система испытания трансформаторов
Серия STB8840X — это система автоматического испытания трансформаторов нового поколения, отличающаяся низкой стоимостью и высокой производительностью. Базовая точность составляет 0,05%, а широкий диапазон частот: от 20 Гц до 2 МГц, что означает, что система автоматического испытания трансформаторов серии STB8840X имеет хорошую стабильность испытаний, которая может выгодно сравниться с моделями высокого класса.
Описание
маркер
Ключевые особенности
- Скорость тестирования достигает 1800 раз/с (>10 кГц), без учета времени срабатывания реле.
- Уровень тестирования до 20 В (среднеквадратичное значение).
- Встроенное напряжение смещения ±40 В/±100 мА/2 А.
- До 288 тестовых контактов (только STB8840NX).
- Удобный интерфейс: Linux, встроенный файл справки.
- 10,1-дюймовый емкостный сенсорный экран с разрешением 1280×800.
- Графическая страница настройки ассоциаций контактов, что упрощает подключение.
- Для настройки Lk не требуется вводить контакт индуктивности рассеяния, что делает ее более интуитивно понятной.
- Расширенная функция сканирования баланса: от 5 до 10 точек.
- Переключение диапазонов осуществляется с помощью электронного переключателя, обеспечивающего высокую скорость, длительный срок службы и бесшумность.
- Опциональная функция LCR.
- Объем памяти для хранения файлов настроек прибора составляет около 100 МБ, а также большой объем памяти для хранения файлов настроек на USB-диске. Емкость
- Предоставьте хост-компьютер для поддержки преобразования форматов файлов ранних моделей для обеспечения совместимости.
Технические характеристики
| Frequency Range | 20Hz to 2MHz |
| Basic Accuracy | 0.05% |
| Test Cable Length | 0m |
| Computation | The absolute deviation from the nominal value Δ, the percentage deviation from the nominal value Δ% |
| Equivalent Way | Series, Parallel |
| Calibration Function | OPEN, SHORT, LOAD |
| Average Times | 1-255 |
| Highest Accuracy | 0.05% Please refer to the manuals for the details |
Основная машина
| Module No. | Item | Description |
| STB8840AX | Automatic Transformer Test system | Frequency range: 20Hz to 500kHz. |
| STB8840BX | Automatic Transformer Test system | Frequency range: 20Hz to 2MHz. |
| STB8840NX | Automatic Transformer Test system | Frequency range: 20Hz to 500kHz. |
Параметры
| Module No. | Item | Description |
| SBF0011BS | Kelvin test lead with box four-terminal insulation and lock | / |
| SBF0058A | Connection Cable | / |
| SBF0004B | Test line at both ends | / |
| SAH006B | Manual transformer scan test fixture | / |
| SAH001-0001 | Foot switch | / |
