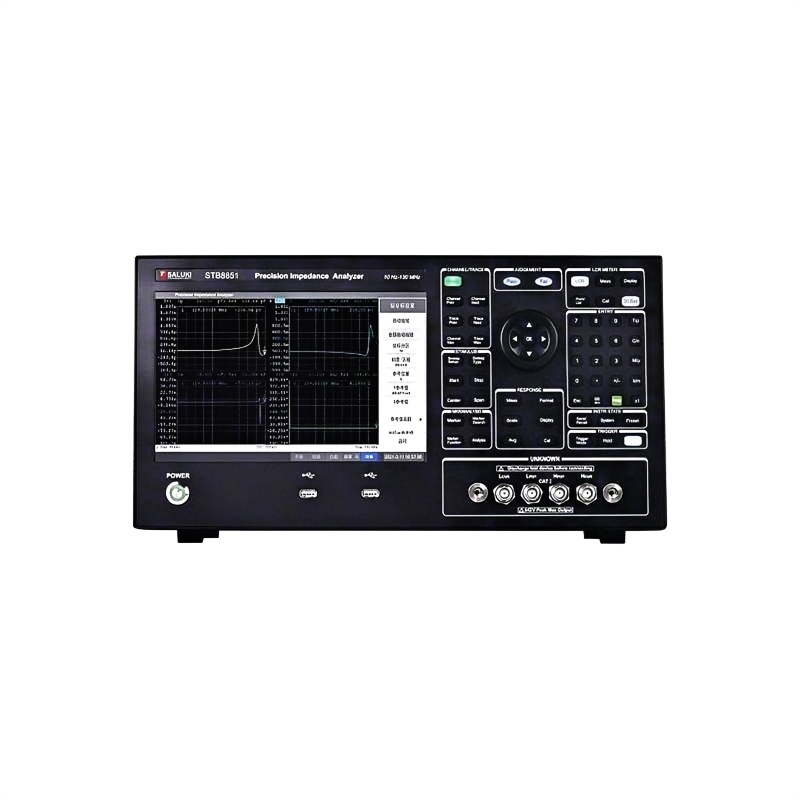

Saluki Серия STB8851 Прецизионный анализатор импеданса
Прецизионный анализатор импеданса серии STB8851 – это прибор нового поколения для измерения импеданса, использующий передовой международный принцип автоматического балансировочного моста. Он работает на базе операционной системы Windows 10 и имеет полностью автоматизированный интерфейс, что делает измерения более интеллектуальными и простыми.
Анализатор импеданса серии STB8851 превосходит узкое место аналоговых зарубежных приборов, связанное с частотой 120 МГц, и устраняет недостаток, заключающийся в возможности только анализа, но не независимого тестирования. Кроме того, он использует два интерфейса: для одиночного тестирования и анализа, что упрощает тестирование.
Высокая скорость тестирования (2,5 мс) и диапазон измерения импеданса до 100 МОм позволяют удовлетворить требования к измерениям компонентов и материалов, особенно для измерения конденсаторов с низкими потерями (D) и катушек индуктивности с высокой добротностью (Q). Конфигурация портов с четырьмя парами выводов позволяет эффективно устранить влияние электромагнитных помех в тестовой линии. Расширяет нижний предел возможностей тестирования с низким импедансом в десять раз по сравнению с обычными пятиконтактными конфигурациями.
Описание
маркер
Ключевые особенности
- Частота тестирования: 10 Гц–130 МГц
- Высокая точность: технология мостовой автоматической балансировки, конфигурация тестирования с четырьмя парами выводов
- Высокая стабильность и согласованность
- Высокая скорость: максимальная скорость тестирования до 5 мс
- Высокое разрешение: 10,1-дюймовый ёмкостный сенсорный экран, разрешение 1280×800
- Три метода тестирования: точечный тест, сканирование списка и сканирование графика
- Функция сканирования списка из 1601 точки с несколькими параметрами
- Функция 4-канального графического сканирования
- Высокая совместимость: поддержка набора инструкций SCPI, совместимость с KEYSIGHT E4990A, E4980A, E4980AL, HP4284A
Технические характеристики
| Frequency Range | STB8851-015: 10Hz to 15MHz,
STB8851-030: 10Hz to 30MHz, STB8851-050: 10Hz to 50MHz, STB8851-080: 10Hz to 80MHz, STB8851-130: 10Hz to 130MHz |
| Basic Accuracy | 0.08% |
| AC Signal Source | Voltage: 5mVrms – 2Vrms
Current: 200μArms – 20mArms |
| DC Bias | Voltage: 0V – ±40V
Current: 0mA – ±100mA |
| Equivalent Circuit Analysis | 3-element model: 4,
4-element model: 3 |
| Sorting | 10 levels of sorting in LCR mode; each curve in scan mode is sorted individually. |
| Test Terminal Conf. | Four terminal pair |
| (Note: see more technical specifications in the ‘Resource’ – ‘Datasheet’) |
Основная машина
| Module No. | Item | Description |

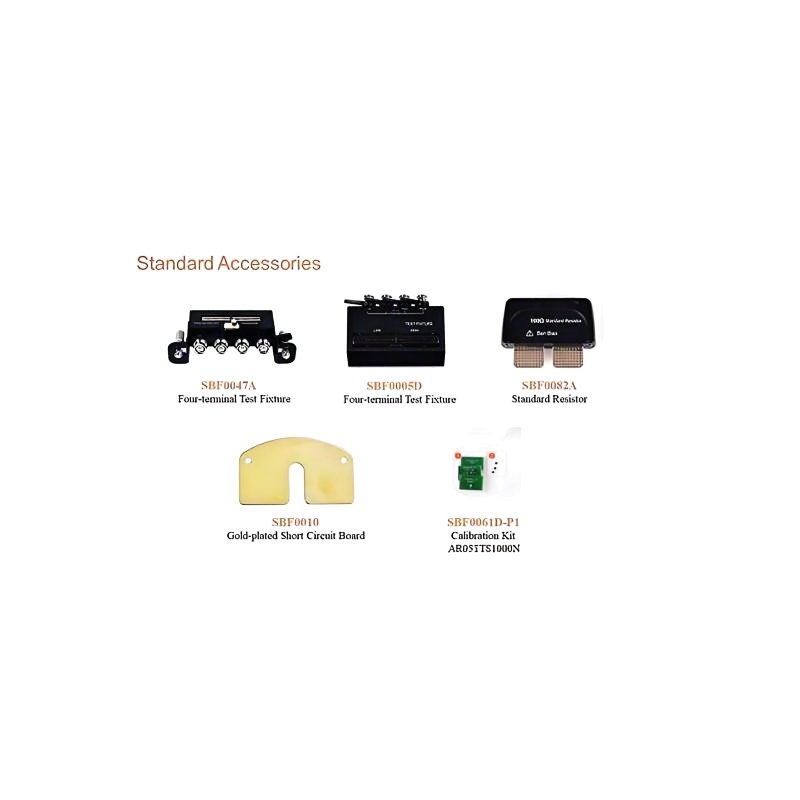

| STB8851-015 | Precision Impedance Analyzer | Frequency range: 10Hz-15MHz, including short circuit, test fixture, 100Ω standard resistance, calibration kit, chip resistor |
| STB8851-030 | Precision Impedance Analyzer | Frequency range: 10Hz-30MHz, including short circuit, test fixture, 100Ω standard resistance, calibration kit, chip resistor |
| STB8851-050 | Precision Impedance Analyzer | Frequency range: 10Hz-50MHz, including short circuit, test fixture, 100Ω standard resistance, calibration kit, chip resistor |
| STB8851-080 | Precision Impedance Analyzer | Frequency range: 10Hz-80MHz, including short circuit, test fixture, 100Ω standard resistance, calibration kit, chip resistor |
| STB8851-130 | Precision Impedance Analyzer | Frequency range: 10Hz-130MHz, including short circuit, test fixture, 100Ω standard resistance, calibration kit, chip resistor |
Параметры
| Module No. | Item | Description |
| SBF0007A | Magnetic Ring Test Fixture | DC-120MHz, maximum ±42V DC bias, applied to single-turn inductance test of small magnetic ring, customizable size |
| SBF0008A | SMD Component Test Fixture | DC-120MHz, maximum ±42V DC bias, applied to SMD components, especially high-frequency small capacitor ≤3pF or small inductance ≤1uH, test frequency ≥100kHz |
| SBF0009B | SMD Component Test Fixture | DC-15MHz, maximum ±42V DC bias, applied to SMD components |
| SBF1108C | Four-terminal SMD Test Fixture | DC-40MHz, maximum ±42V DC bias, applied to SMD components, especially high-frequency small capacitor ≤3pF or small inductance ≤1uH, test frequency ≥100kHz |
| SBF0062A | Four-terminal Test Fixture | DC-100kHz, maximum ±42V DC bias, applied to test thin film bulk DC_LINK capacitors for electric vehicles |
| SBF0048 | Four-terminal Test Fixture | DC-13MHz, maximum ±42V DC bias, applied to in-Line axial and radial impedance components |
| SBF0063 | Four-terminal Test Fixture | DC-100kHz, maximum ±42V DC bias, applied to test bolted capacitor and DC_LINK capacitors |
| SBF0077 | Dielectric Test Fixture | DC-120MHz, DUT size: 10mm-56mm, DUT thickness: ≤10mm, applied to dielectric analysis of solid materials |
